MGR 전압 조정기 / 전압 조정 모듈을 배선하는 방법은 무엇입니까?

소개:

정류기 또는 정류 솔리드 스테이트 릴레이 / 모듈의 기능은 AC 전원을 DC 전원으로 변환하는 것입니다. 제어 가능한 트랜지스터가 내장 된 정류 솔리드 스테이트 릴레이 / 모듈은 정류 기능 외에 전자 스위치로도 사용할 수 있습니다.
이 기사를 통해 MGR / mager 전압 조정기 또는 전압 조정 모듈을 배선하는 방법을 배웁니다.

아래의 DIRECTORY 와 브라우저 오른쪽의 QUICK NAVIGATOR 를 통해 관심있는 장으로 빠르게 이동할 수 있습니다.

내용

§1. 단상 AC 전압 조정기 배선 방법

1.1 전위차계 유형

MGR-R40A or SSVR 시리즈

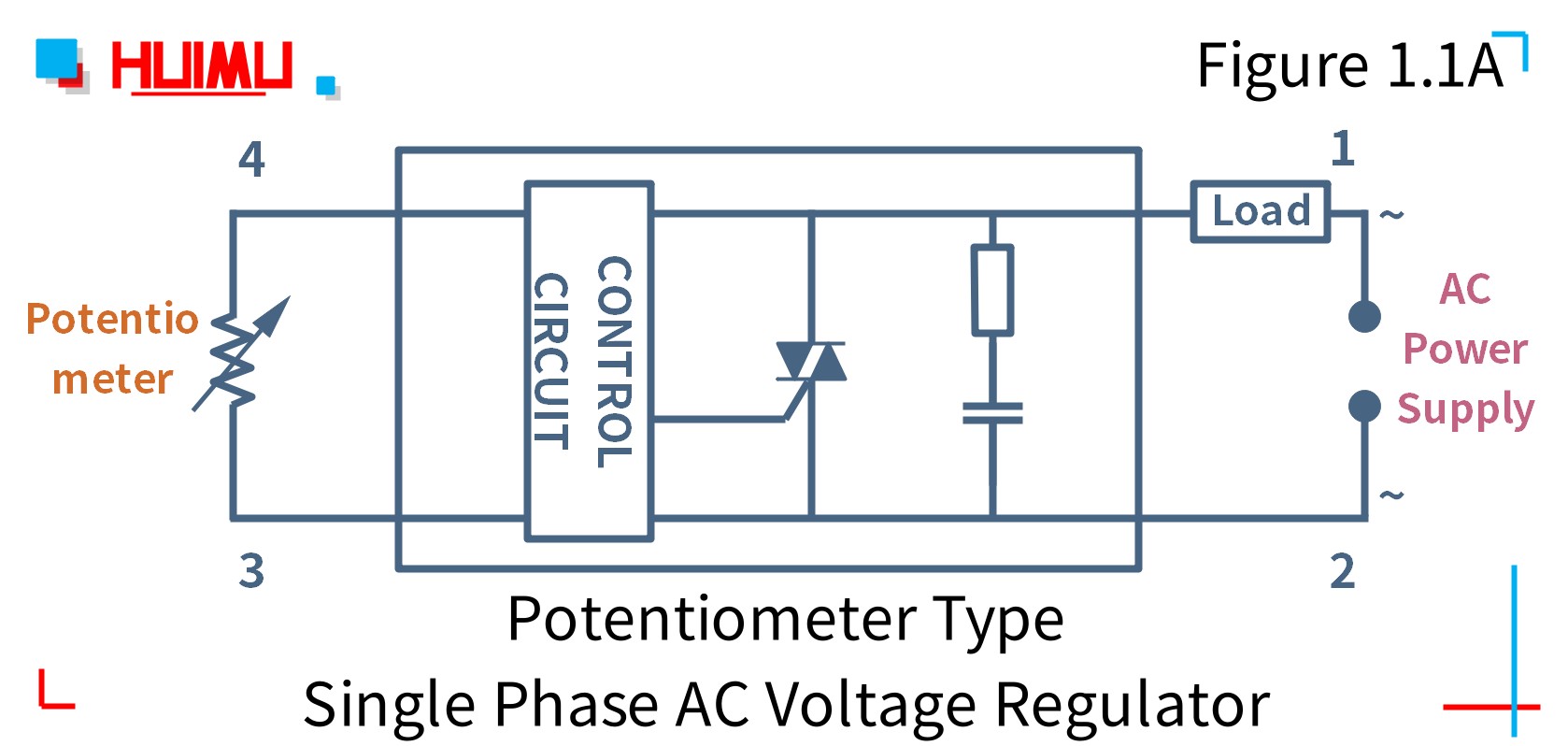

이러한 종류의 전위차계 유형 단상 AC 전압 조정기는 4 개의 단자가있는 표준 하우징 (직사각형 모양)을 사용합니다. 1 및 2 포트는 단상 AC 전원 공급 장치와 부하를 연결하는 출력 단자입니다. 3 및 4 포트는 전위차계를 연결하는 입력 신호 단자입니다. 사이리스터의 전도 각은 전위차계를 조정하고 출력 전압을 조정하여 부하 전압을 조정하고 제어하는 목적을 달성하여 변경할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

MGR-HVR120A , MGR-HVR200A

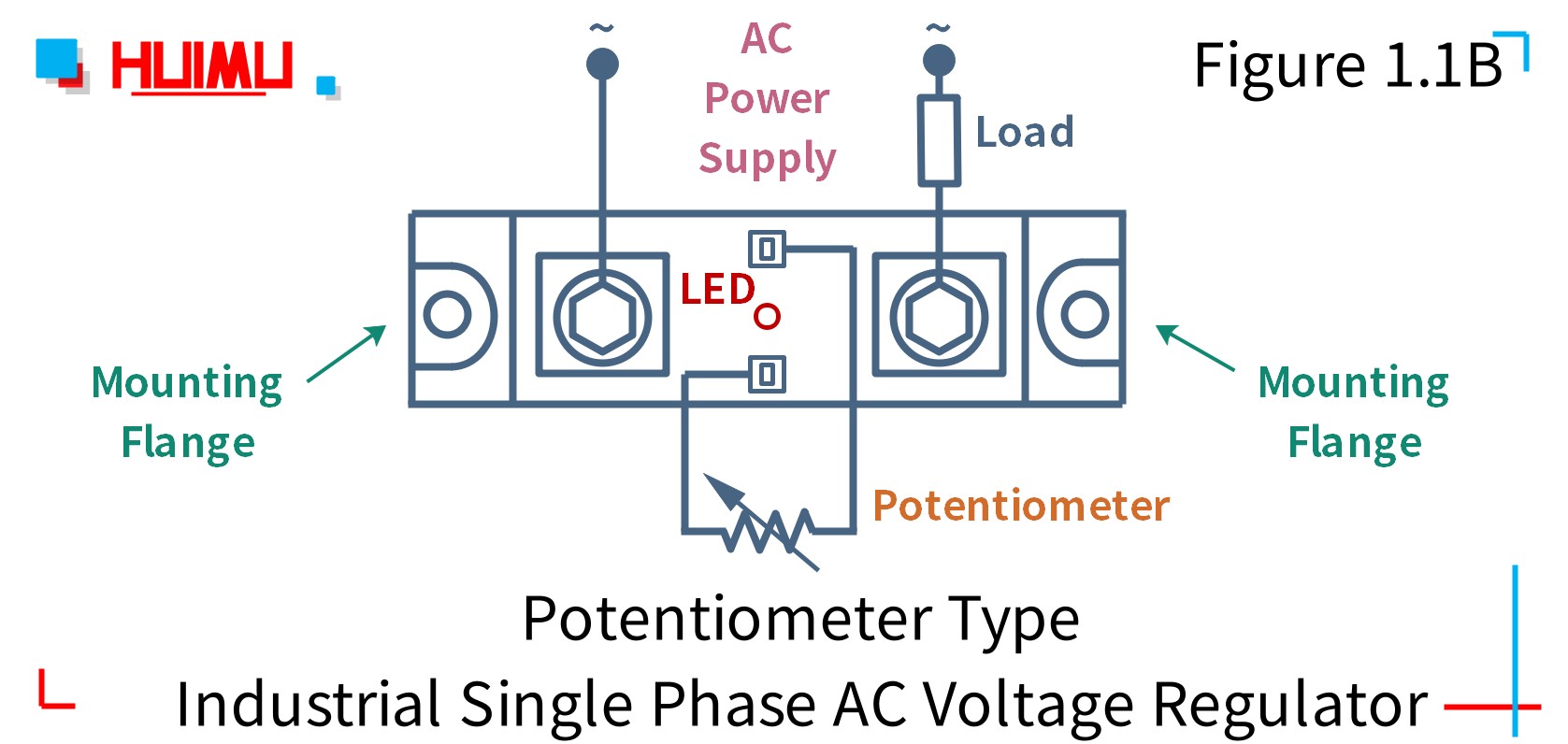

이러한 종류의 전위차계 유형 단상 AC 전압 조정기는 4 개의 단자가있는 산업용 하우징 (긴 스트립 모양)을 사용하여 산업 및 상업용 애플리케이션과 같은 까다로운 애플리케이션에 적합합니다. 출력 단자는 단상 AC 전원 및 부하에 연결됩니다. 입력 신호 단자는 전위차계에 연결됩니다. 사이리스터의 전도 각도는 전위차계를 조정하고 출력 전압을 조정하여 부하 전압을 조절하고 제어하는 목적을 달성함으로써 변경할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

1.2 Analog Signal Type (Continuous Voltage Type)

MGR-1VD2440G or SSVD 시리즈

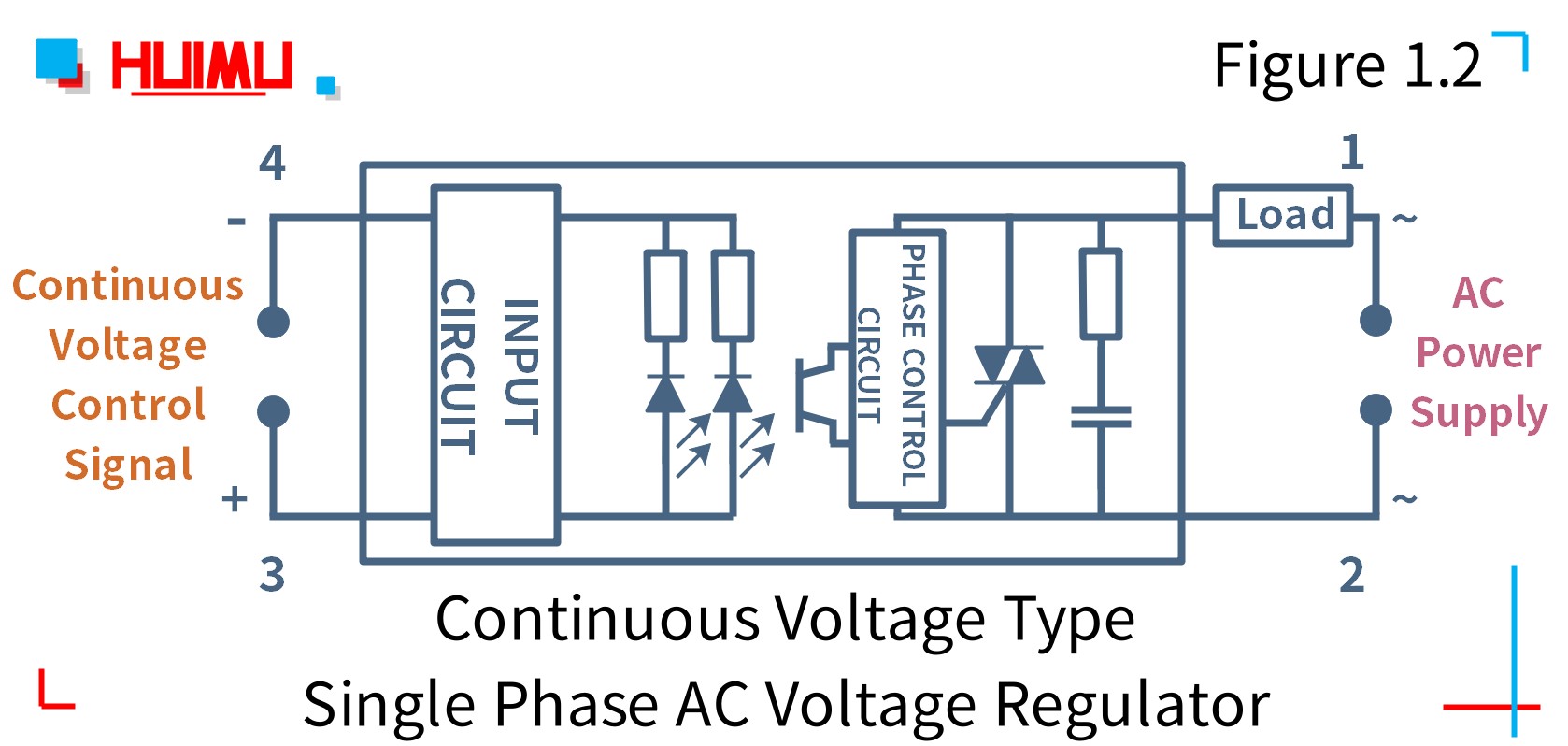

이러한 종류의 아날로그 신호 유형 단상 AC 전압 조정기는 4 개의 단자가있는 표준 하우징 (직사각형 모양)을 사용합니다. 1 및 2 포트는 단상 AC 전원 공급 장치와 부하를 연결하는 출력 단자입니다. 3, 4 포트는 아날로그 제어 신호 장치를 연결하는 입력 신호 단자입니다. 제어 신호는 아날로그 연속 전압으로 E 유형 : 0 ~ 5VDC, F 유형 : 0 ~ 10VDC, G 유형 : 4 ~ 20VDC의 세 가지 유형으로 나뉩니다. 사이리스터의 전도 각도는 아날로그 신호를 조정하여 변경 될 수 있으며, 출력 전압을 조정하여 부하 전압을 조절하고 제어하는 목적을 달성 할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

1.3 디지털 신호 유형 (펄스 전압 유형)

MGR-25DV

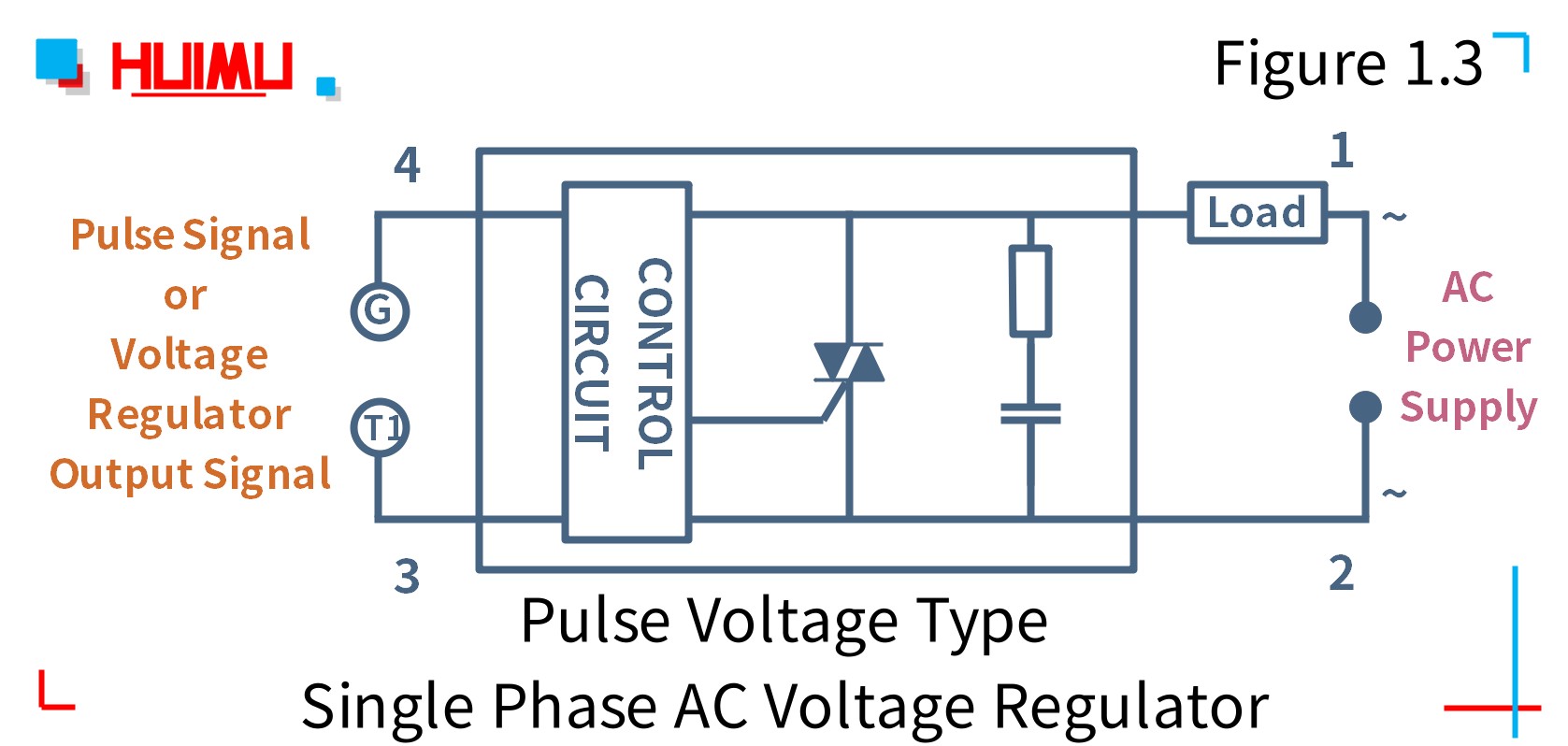

이러한 종류의 디지털 신호 유형 단상 AC 전압 조정기는 4 개의 단자가있는 표준 하우징 (사각형 모양)을 사용합니다. 1 및 2 포트는 단상 AC 전원 공급 장치와 부하를 연결하는 출력 단자입니다. 3, 4 포트는 PLC 및 전압 조정기와 같은 디지털 제어 신호 장치를 연결하는 입력 신호 단자입니다. 제어 신호는 펄스 전압 (돌연변이 및 불연속)입니다. 사이리스터의 전도 각도는 펄스 신호를 조정하여 변경할 수 있으며, 출력 전압을 조정하여 부하 전압을 조절하고 제어하는 목적을 달성 할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

1.4 외부 변압기 유형

MGR-EUV25A05E

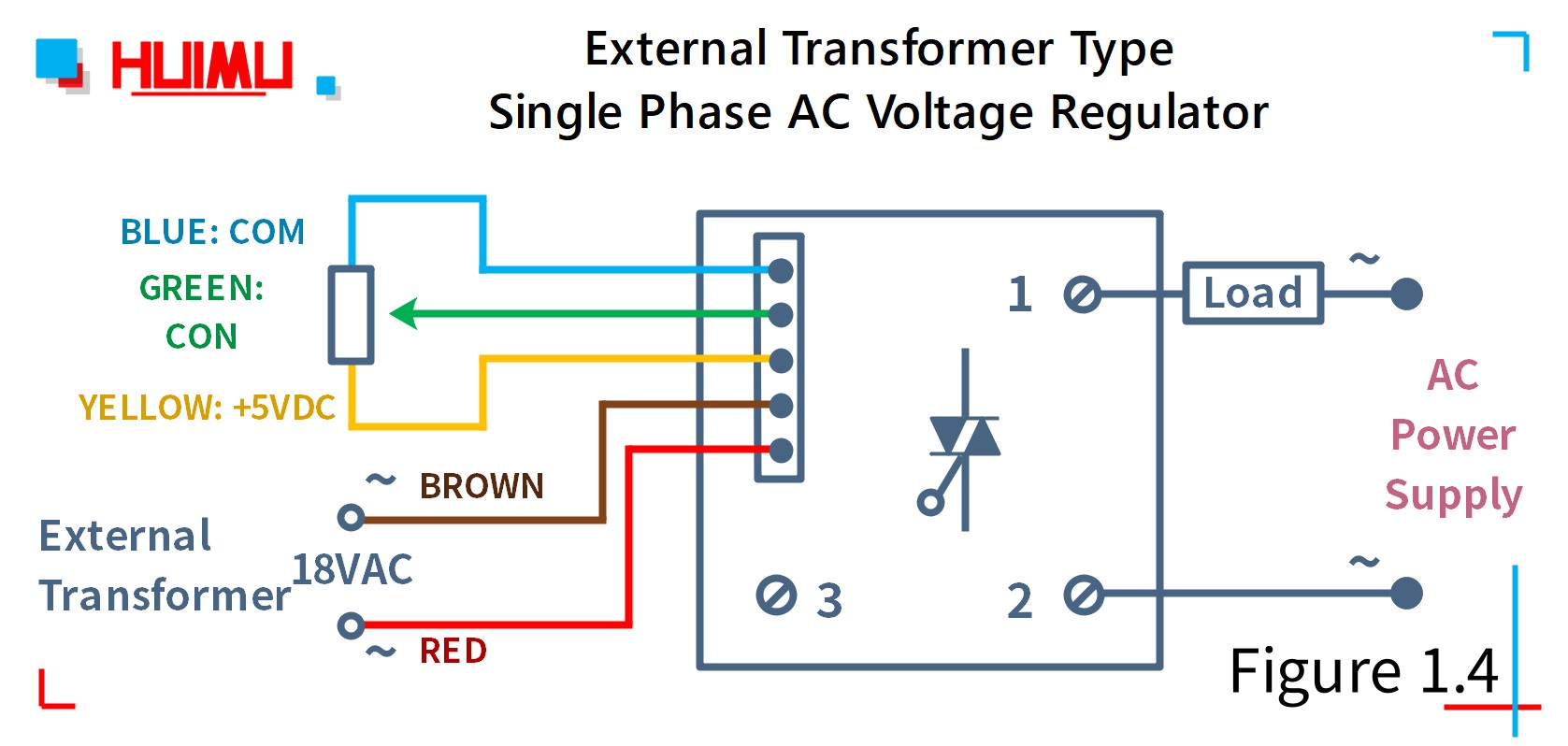

이러한 종류의 외부 변압기 유형 단상 AC 전압 조정기는 표준 하우징 (사각형 모양)을 사용합니다. 1 및 2 포트는 단상 AC 전원 공급 장치와 부하를 연결하는 출력 단자입니다. 갈색 및 빨간색 케이블은 18VAC 외부 변압기에 연결됩니다. 제어 신호는 자동 제어 신호 (E 형 : 0 ~ 5VDC, F 형 : 0 ~ 10VDC, H 형 : 1 ~ 5VDC, G 형 : 4 ~ 20mA)와 수동 제어 신호 (전위차계)로 나눌 수 있습니다. E, F, H 타입은 수동 제어 기능이 있지만 G 타입은 없습니다. 사이리스터의 전도 각도는 입력 제어 신호를 조정하여 변경할 수 있으며, 출력 전압을 조정하여 부하 전압을 조정하고 제어하는 목적을 달성 할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

§2. 삼상 AC 전압 조정기 배선 방법

2.1 간단한 유형

MGR-SCR3-120LA

이런 종류의 단순형 삼상 교류 전압 조정기는 기본 전압 조정 기능이있는 간단한 패키지 (또는 조립이 용이)를 사용하며 일반형보다 저렴합니다. A1, B1, C1 포트는 3 상 AC 전원 공급 장치에 연결됩니다. A2, B2, C2 포트가 부하에 연결됩니다. CON 및 COM은 제어 신호 장치에 연결됩니다. 제어 신호는 E 형 : 0 ~ 5VDC, F 형 : 0 ~ 10VDC, G 형 : 4 ~ 20mA로 나눌 수 있습니다. + 5VDC는 레귤레이터 자체에서 생성되는 내부 전원 공급 장치입니다. 사이리스터의 전도 각은 입력 제어 신호를 조정하여 변경할 수 있으며, 출력 전압을 조정하여 부하 전압을 조정하고 제어하는 목적을 달성 할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

2.2 일반 유형

MGR-SCR-100LA-H , MGR-SCR-300LA-H

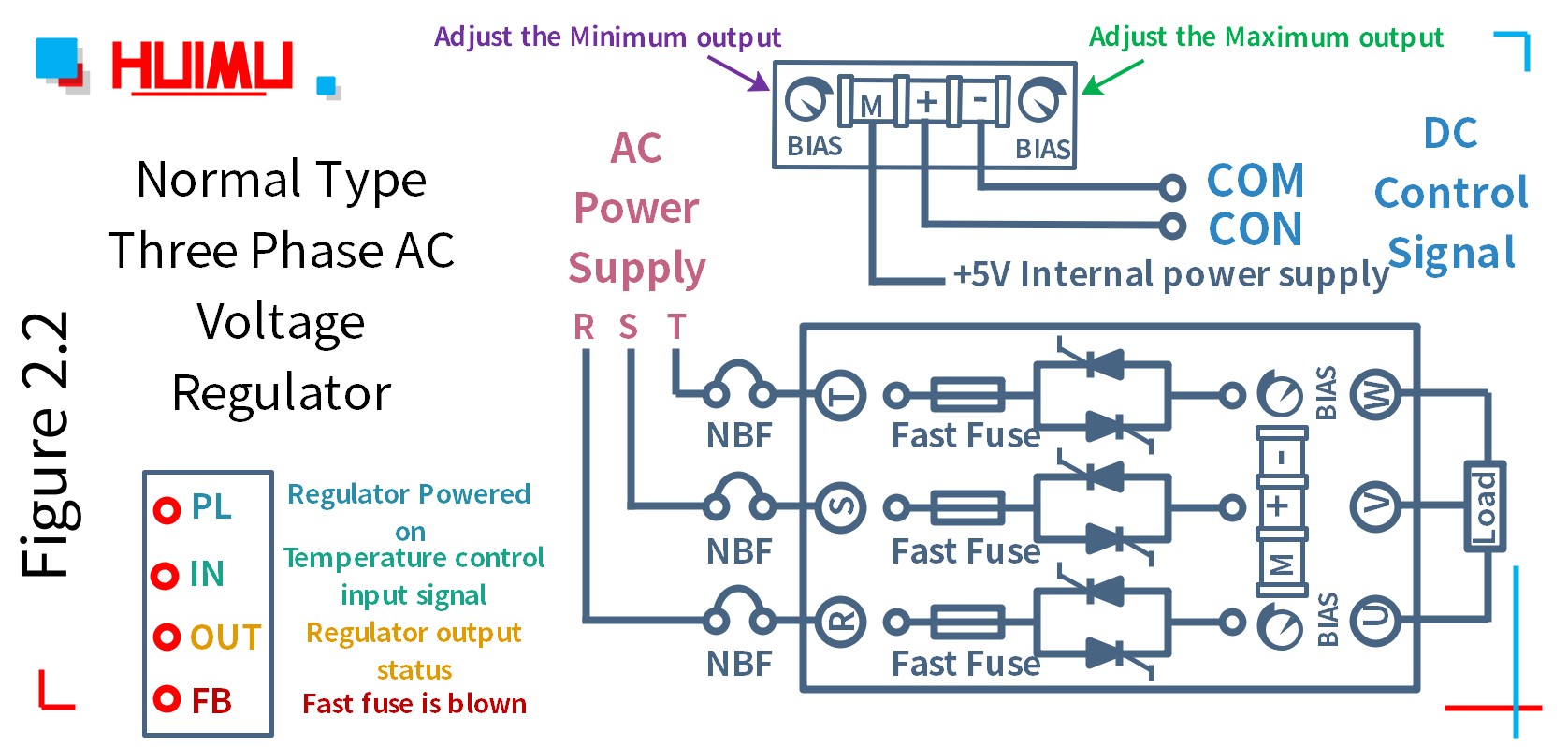

이런 종류의 일반형 삼상 AC 전압 조정기는 까다로운 작업 환경에 적응할 수있는 일반 패키지 (또는 고급 조립)를 사용하며 단순형보다 더 많은 기능을 가지고 있습니다. R, S, T 포트는 3 상 AC 전원 공급 장치에 연결됩니다. U, V, W 포트는 부하에 연결됩니다. CON 및 COM은 제어 신호 장치에 연결됩니다. 제어 신호는 E 형 : 0 ~ 5VDC, F 형 : 0 ~ 10VDC, G 형 : 4 ~ 20mA로 나눌 수 있습니다. + 5VDC는 레귤레이터 자체에서 생성되는 내부 전원 공급 장치입니다. 사이리스터의 전도 각도는 입력 제어 신호를 조정하여 변경할 수 있으며, 출력 전압을 조정하여 부하 전압을 조정하고 제어하는 목적을 달성 할 수 있습니다.

    다음은 추가 기능입니다.
1) 조정 가능한 출력 전압 범위 : BIAS에서 출력 전압의 최대 출력 값과 최소 출력 값을 조정할 수 있습니다.
2) 다기능 LED 상태 표시 등 : 전압 조정기가 3 상 380VAC 전원 공급 장치에 연결되고 전원이 켜지면 PL 이 켜집니다. IN 은 온도 컨트롤러에서 온도 제어 신호가 전송 될 때 켜집니다. 고속 퓨즈가 끊어지면 FB 가 켜집니다.

 참고 : 설치 및 사용 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

§3. AC 전압 제어 모듈 배선 방법

3.1 단상 AC 위상 편이 전압 조정기 모듈

MGR-DTY-F-22-70A-EG

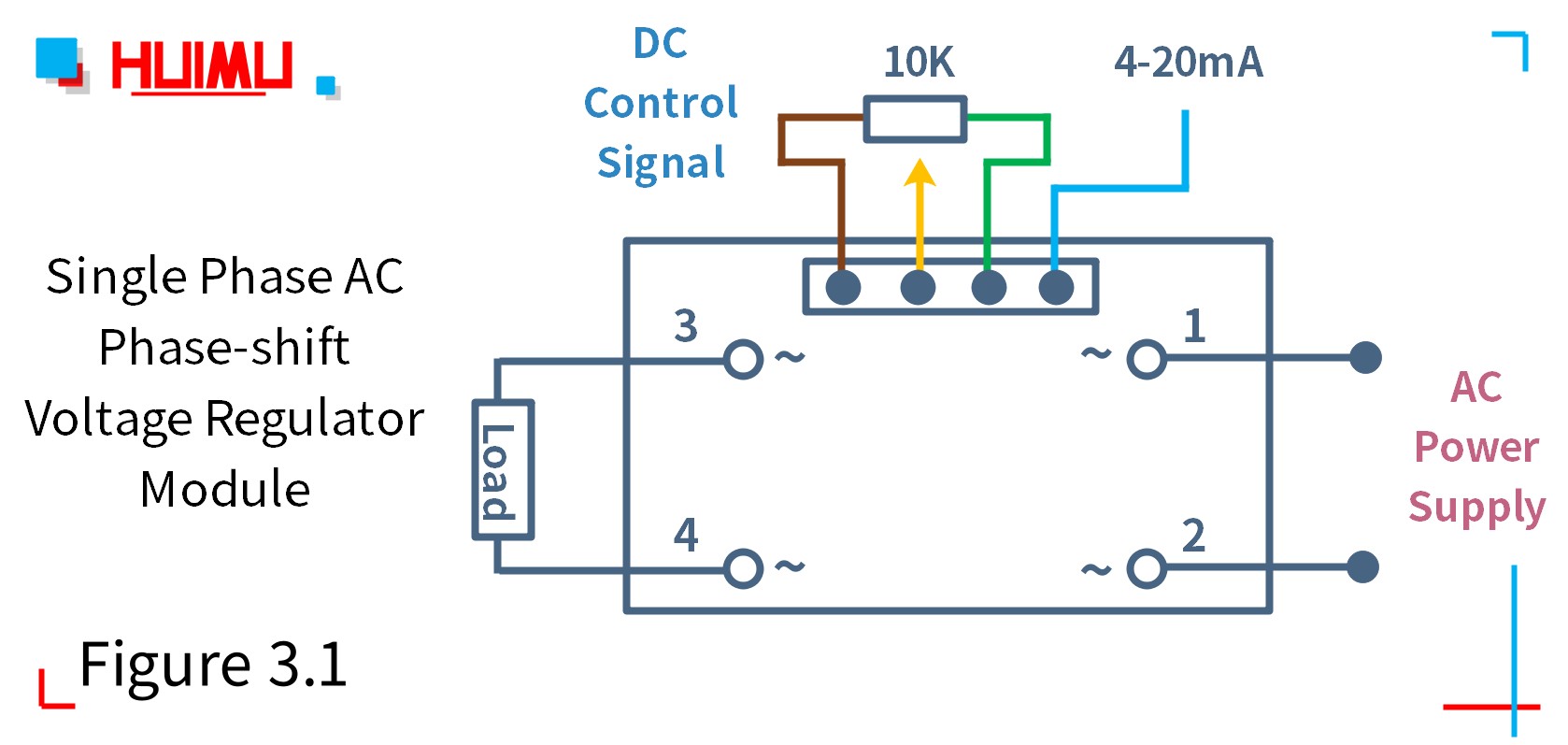

이러한 종류의 단상 AC 위상 시프트 전압 조정기 모듈에는 부하 전압을 효과적으로 안정화 할 수있는 폐쇄 루프 (음의 피드백) 전압 조정 시스템이 있습니다. 1 개 및 2 개의 포트가 단상 AC 전원 공급 장치에 연결됩니다. 3 개와 4 개의 포트가 부하에 연결됩니다. 터미널 스트립은 제어 신호 장치에 연결됩니다. 제어 신호는 자동 제어 신호 (E 형 : 0 ~ 5VDC, G 형 : 4 ~ 20mA)와 수동 제어 신호 (전위차계)로 나눌 수 있습니다. 사이리스터의 전도 각도는 입력 제어 신호를 조정하여 변경할 수 있으며, 출력 전압을 조정하여 부하 전압을 조정하고 제어하는 목적을 달성 할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

3.2 완전 절연 단상 AC 전압 조정기 모듈

MGR-DTY2240EG

이러한 종류의 완전 절연 단상 AC 전압 조정기 모듈에는 LED 상태 표시등이 있습니다. 3 개 및 4 개의 포트가 단상 AC 전원 공급 장치에 연결됩니다. 1 개와 2 개의 포트가 부하에 연결됩니다. 입력 단자는 제어 신호 장치에 연결됩니다. 제어 신호는 자동 제어 신호 (E 형 : 0 ~ 5VDC, F 형 : 0 ~ 10VDC, H 형 : 1 ~ 5VDC, G 형 : 4 ~ 20mA)와 수동 제어 신호 (전위차계)로 나눌 수 있습니다. E, F, H 타입은 수동 제어 기능이 있지만 G 타입은 없습니다. 사이리스터의 전도 각도는 입력 제어 신호를 조정하여 변경할 수 있으며, 출력 전압을 조정하여 부하 전압을 조정하고 제어하는 목적을 달성 할 수 있습니다.

  참고 : 설치 및 사용하기 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

그림 3.2A : 220VAC 유형 AC 전압 조정기 모듈 회로도, 정격 작동 전압은 220VAC입니다.

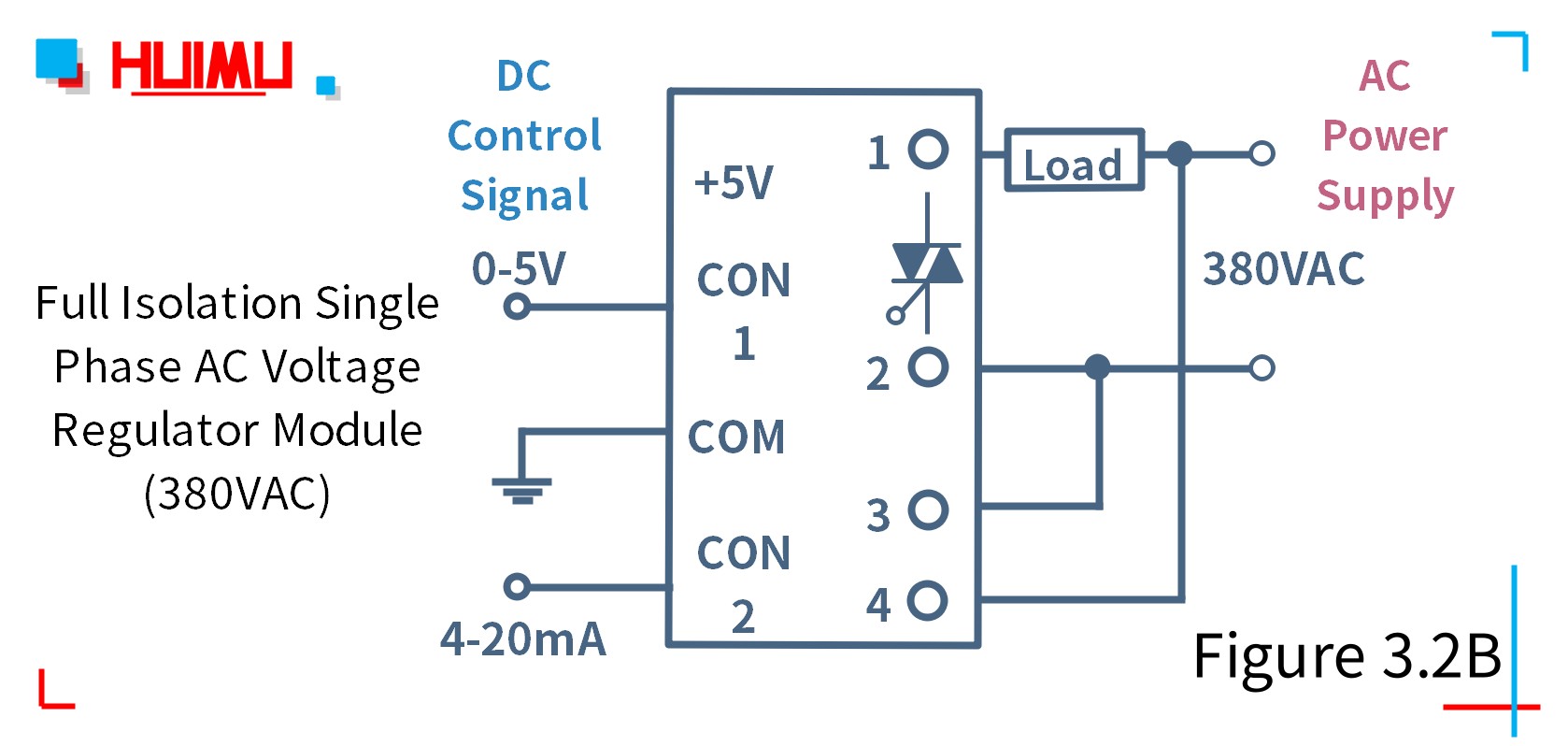

그림 3.2B : 380VAC 유형 AC 전압 조정기 모듈 회로도, 정격 작동 전압은 380VAC입니다.

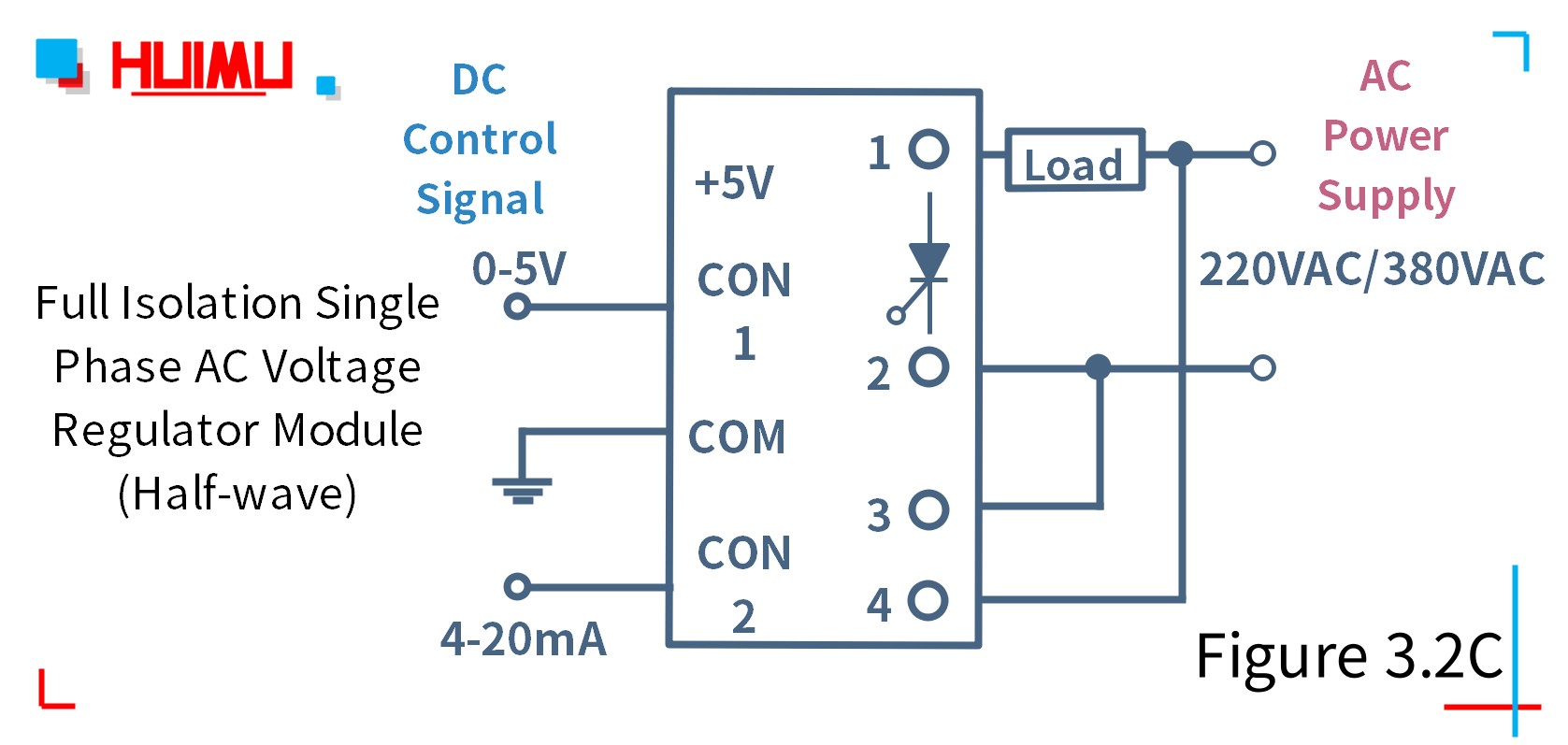

그림 3.2C : 반 파형 AC 전압 조정기 모듈 회로도, 정격 작동 전압은 220VAC 또는 380VAC, 출력 파형은 반파

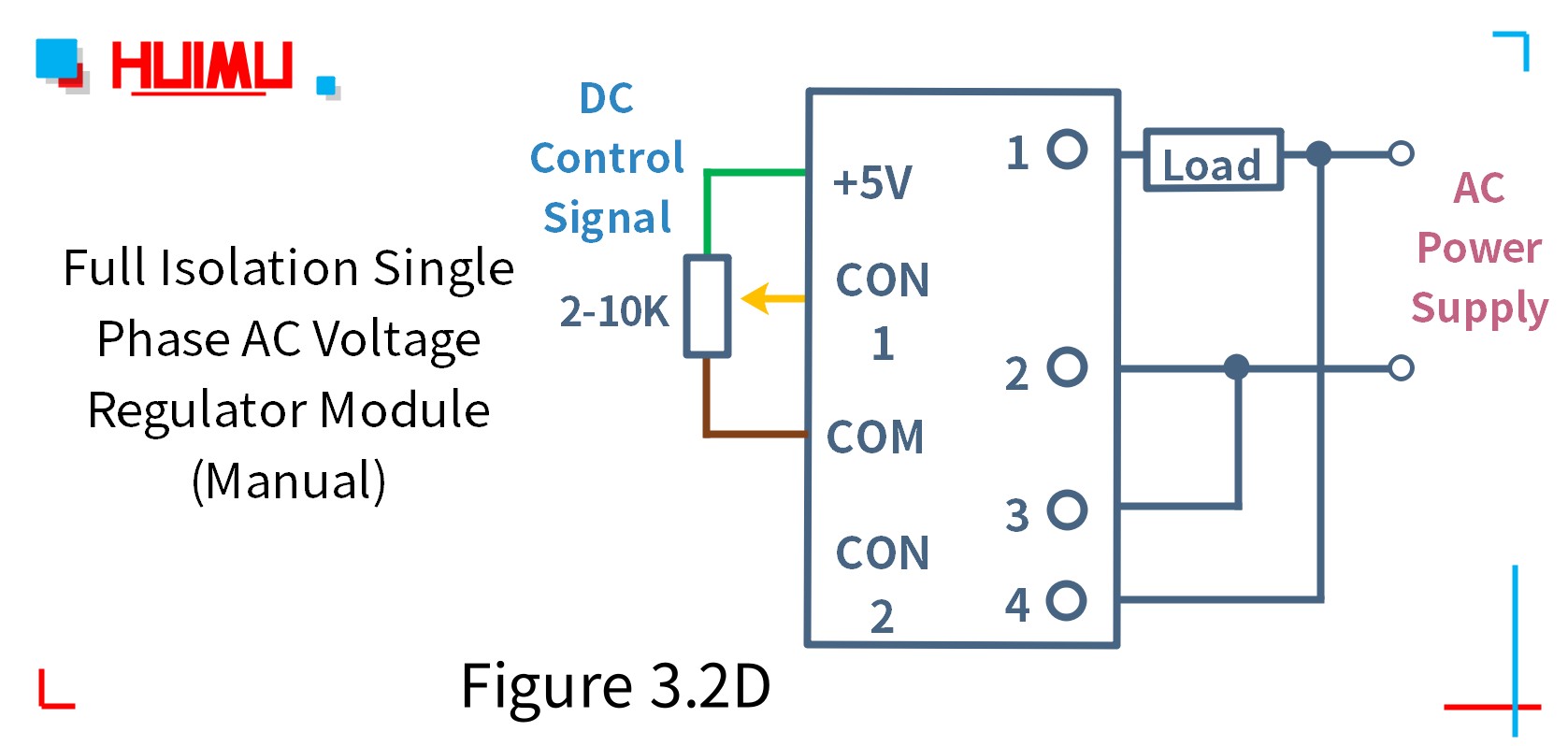

그림 3.2D : 수동 유형 AC 전압 조정기 모듈 회로도, E, F, H 유형은 수동으로 제어 할 수 있으며 G 유형은 제어 할 수 없습니다.

3.3 완전 절연 3 상 AC 전압 조정기 모듈

MGR-STY380D40E

이러한 종류의 완전 절연 3 상 AC 전압 조정기 모듈은 TB-3을 18VAC 동기 전압의 전원으로 사용합니다. TB-3 동기 변압기의 N, R, S, T 포트는 3 상 AC 전원 공급 장치에 연결됩니다. TB-3의 r1, r2, s1, s2, t1, t2 포트는 레귤레이터 모듈의 r1, r2, s1, s2, t1, t2 포트에 연결됩니다. 터미널 스트립은 제어 신호 장치에 연결됩니다. 제어 신호는 자동 제어 신호 (E 형 : 0 ~ 5VDC, F 형 : 0 ~ 10VDC, H 형 : 1 ~ 5VDC, G 형 : 4 ~ 20mA)와 수동 제어 신호 (전위차계)로 나눌 수 있습니다. E, F, H 타입은 수동 제어 기능이 있지만 G 타입은 없습니다. 사이리스터의 전도 각은 입력 제어 신호를 조정하여 변경할 수 있으며, 출력 전압을 조정하여 부하 전압을 조정하고 제어하는 목적을 달성 할 수 있습니다.

 참고 : 설치 및 사용 전에 전압 조정기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

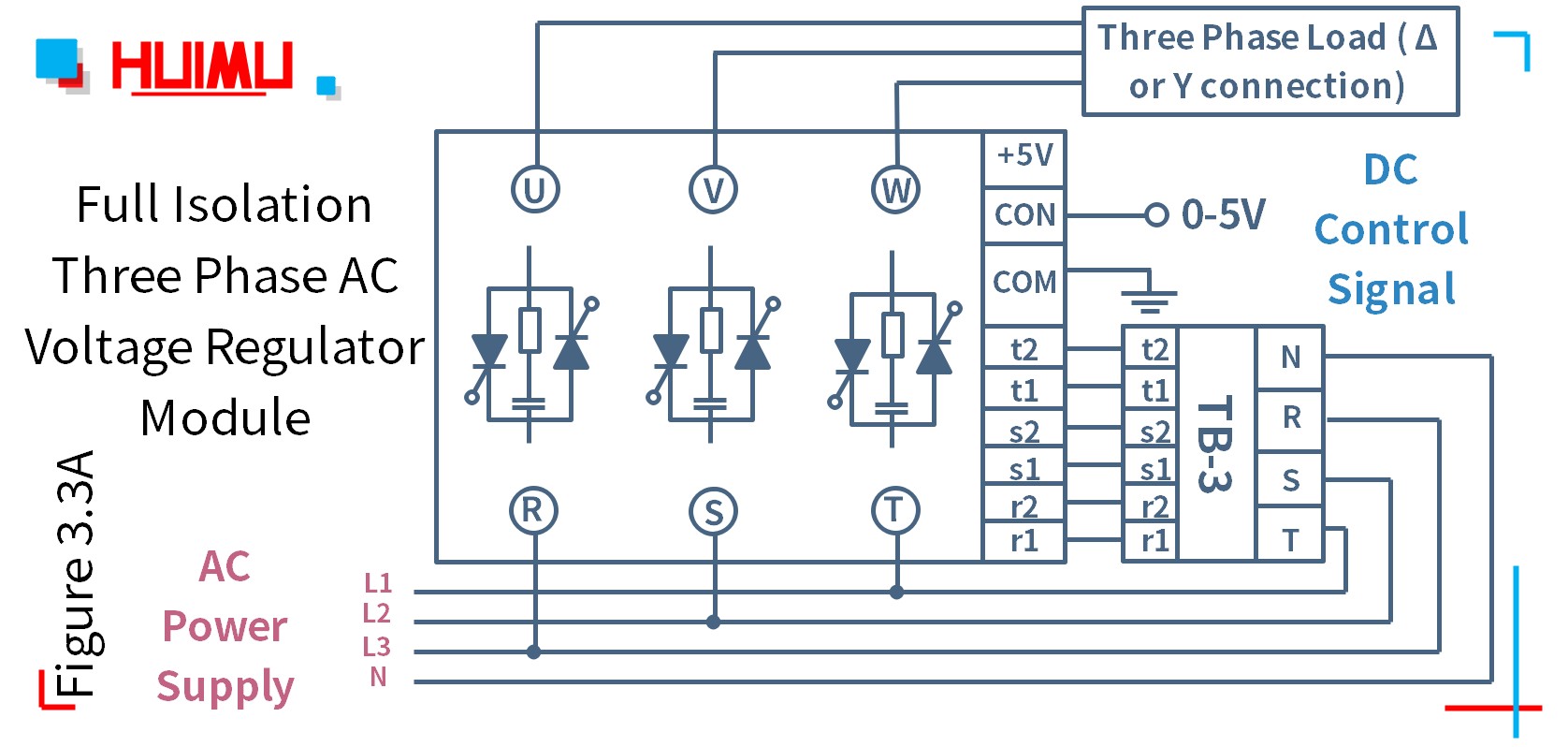

그림 3.3A : 자동 제어 신호

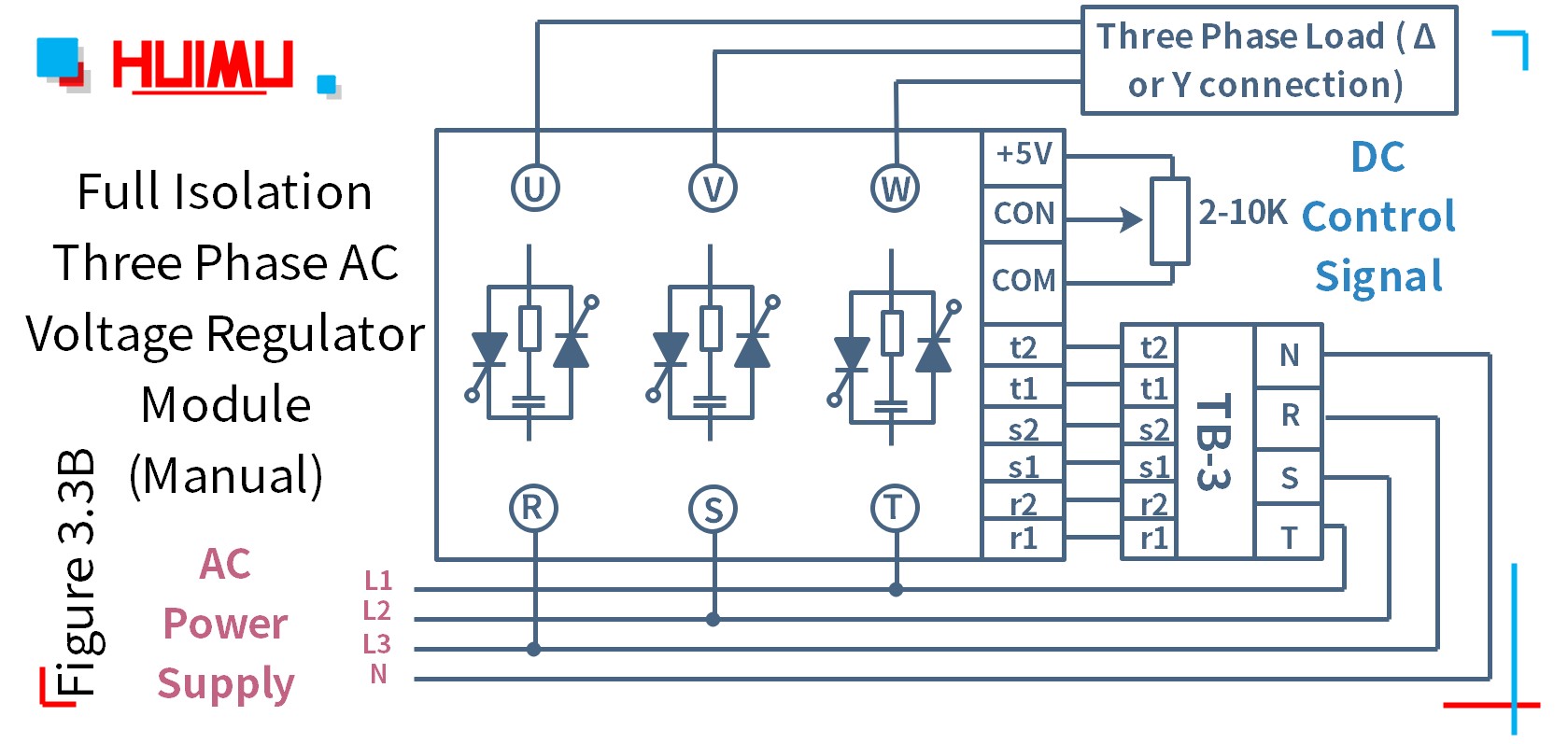

그림 3.3B : 수동 제어 신호, E, F, H 유형은 수동으로 제어 할 수 있으며 G 유형은 제어 할 수 없습니다.
