MGR 다이오드 정류기 / 정류 모듈을 배선하는 방법은 무엇입니까?

소개:

정류기 또는 정류 솔리드 스테이트 릴레이 / 모듈의 기능은 AC 전원을 DC 전원으로 변환하는 것입니다. 제어 가능한 트랜지스터가 내장 된 정류 솔리드 스테이트 릴레이 / 모듈은 정류 기능 외에 전자 스위치로도 사용할 수 있습니다.
이 기사를 통해 MGR / 메이저 다이오드 정류기 또는 정류 모듈을 배선하는 방법을 배우게됩니다.

아래의 DIRECTORY 와 브라우저 오른쪽의 QUICK NAVIGATOR 를 통해 관심있는 장으로 빠르게 이동할 수 있습니다.

내용

§1. AC 정류 솔리드 스테이트 릴레이 배선 방법

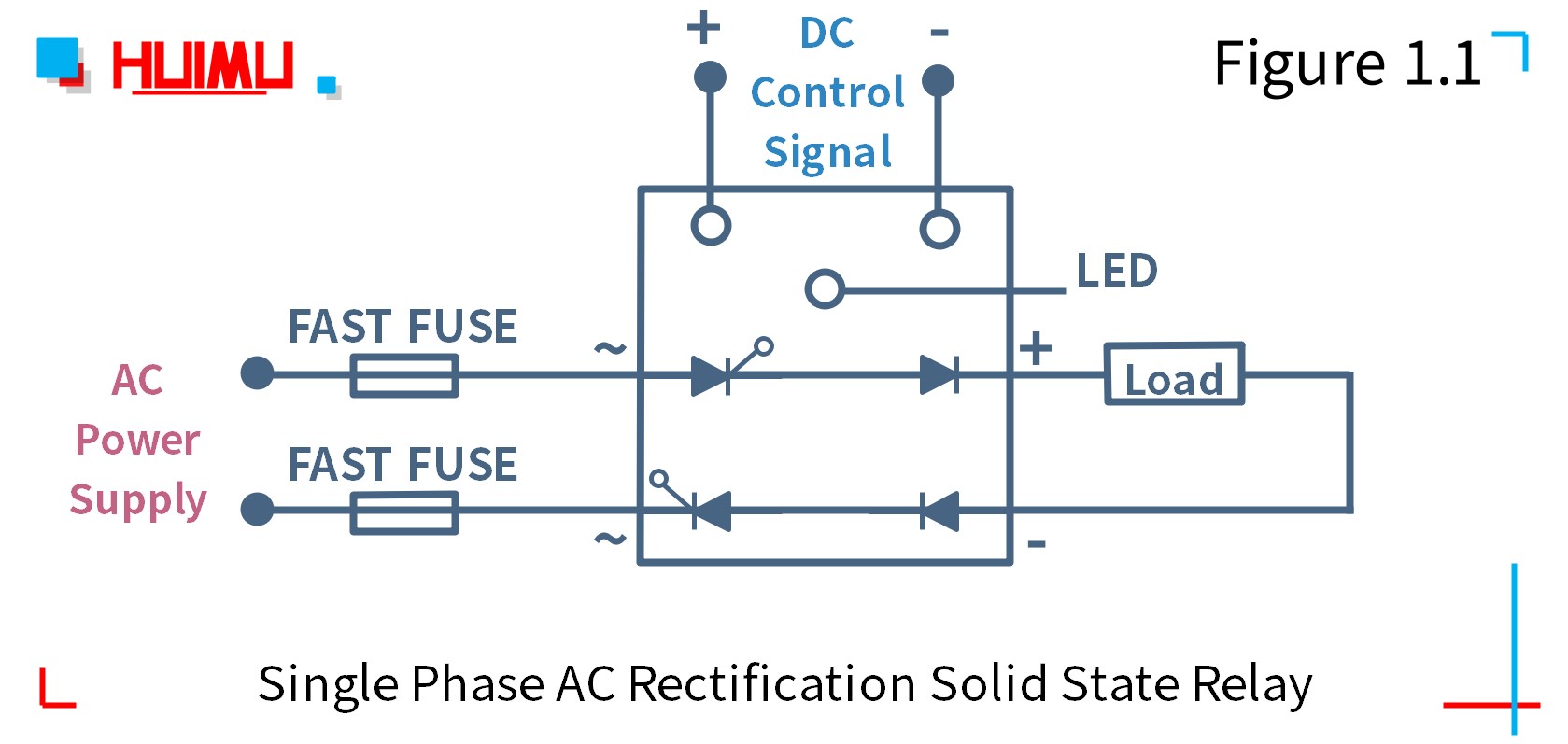

1.1 단상 AC 정류 솔리드 스테이트 릴레이

MGR-ZK80-200 , MGR-ZK120-100 시리즈

단상 AC 정류 솔리드 스테이트 릴레이에는 산업용 및 상업용 애플리케이션에 사용할 수있는 6 개의 단자가 있습니다. 입력 회로는 DC 제어 신호 장치에 연결되고 출력 회로는 AC 전원 및 DC 부하에 연결됩니다.

참고 : 설치 및 사용하기 전에 정류 솔리드 스테이트 릴레이의 사양 (입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

1.2 삼상 AC 정류 솔리드 스테이트 릴레이

MGR-3-ZK120-100 시리즈

3 상 AC 정류 솔리드 스테이트 릴레이에는 7 개의 단자가있어 산업용 및 상업용 애플리케이션에 사용할 수 있습니다. 입력 회로는 DC 제어 신호 장치에 연결되고 출력 회로는 AC 전원 및 DC 부하에 연결됩니다.

참고 : 설치 및 사용하기 전에 정류 솔리드 스테이트 릴레이의 사양 (입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

§2. 정류기 또는 정류 모듈 배선 방법

2.1 완전 절연 단상 완전 제어 브리지 정류기 모듈

MGR-DQZ380D60E 시리즈

완전 절연 단상 완전 제어 브리지 정류기 모듈에는 산업 및 상업용 애플리케이션에 사용할 수있는 9 개의 단자가 있습니다. 1 개 및 2 개의 포트가 단상 AC 전원 공급 장치에 연결됩니다. 3 개 및 4 개의 포트가 DC 부하에 연결됩니다. 5 및 6 포트는 안정적인 동기 전압 소스를 생성 할 수있는 18VAC 외부 변압기에 연결됩니다. 7 포트는 모듈 자체에서 생성 된 + 5VDC입니다. 8 포트는 제어 신호 장치에 연결된 CON 포트입니다. 9 포트는 COM 포트로 공통 터미널에 연결됩니다. 제어 신호는 자동 제어 신호 (E 형 : 0 ~ 5VDC, F 형 : 0 ~ 10VDC, H 형 : 1 ~ 5VDC, G 형 : 4 ~ 20mA)와 수동 제어 신호 (전위차계)로 나눌 수 있습니다.

참고 : 설치 및 사용하기 전에 정류기 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

그림 2.1A : 자동 제어 신호

그림 2.1B : 수동 제어 신호, E, F, H 유형은 수동으로 제어 할 수 있으며 G 유형은 제어 할 수 없습니다.

2.2 브리지 정류기

Bridge Rectifier 시리즈

단상 / 3 상 브리지 정류 모듈은 "진공 + 수소화 보호"를 사용합니다. 용접 기술. 입력 회로는 AC 전류 / 전압 또는 AC 신호에 연결되고 출력 회로는 DC 전류 / 전압 또는 DC 신호에 연결됩니다. 이 정류 모듈은 정류기 전원 공급 장치, 산업 자동화 제어 시스템, CNC 기계, 원격 제어 시스템 등과 같은 응용 분야에 적합합니다.

참고 : 설치 및 사용하기 전에 파워 다이오드 브리지 정류기의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

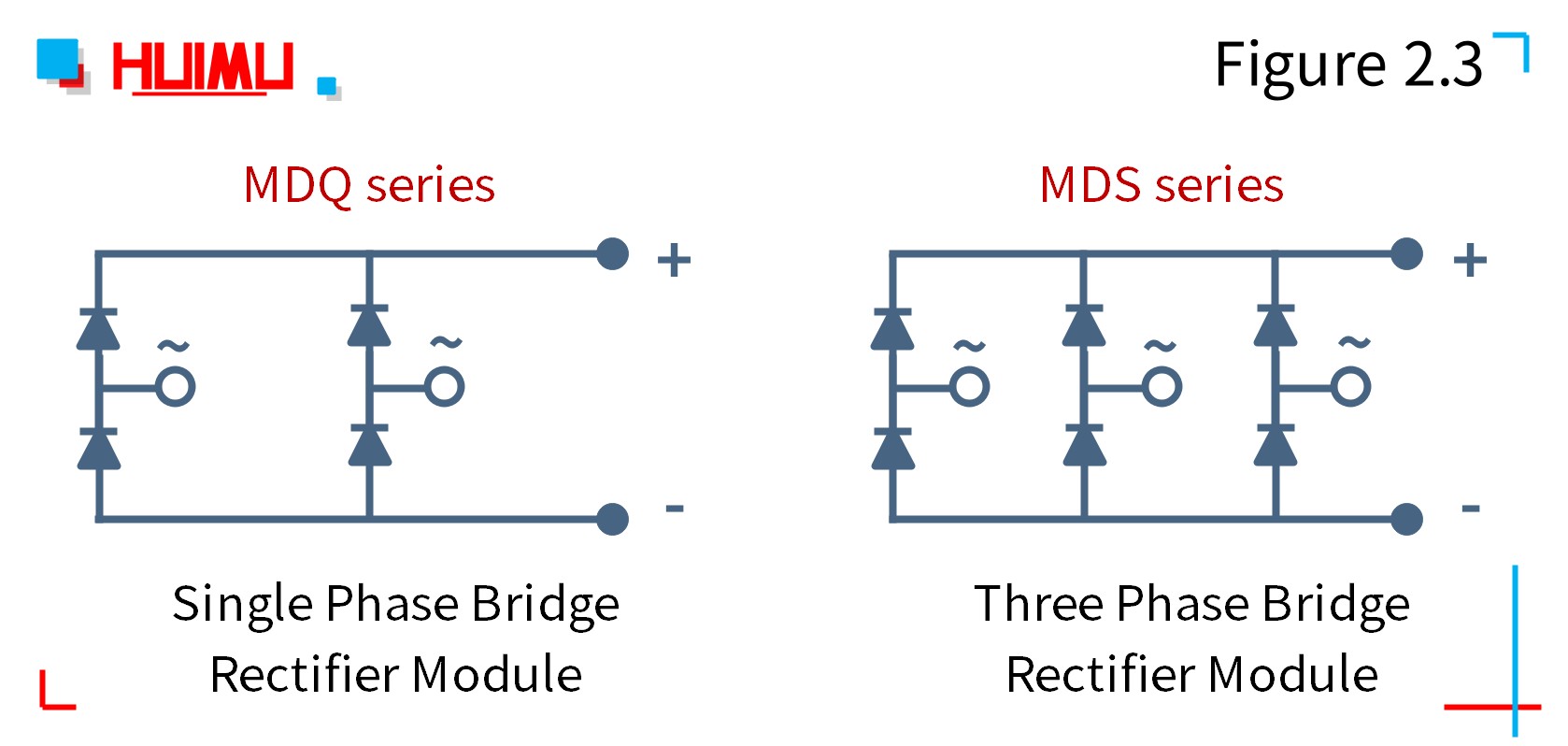

2.3 단상 / 3 상 브리지 정류기 모듈

단상 / 3 상 브리지 정류기 모듈

단상 / 3 상 브리지 정류 모듈은 "진공 + 수소화 보호"를 사용합니다. 용접 기술. 입력 회로는 AC 전류 / 전압 또는 AC 신호에 연결되고 출력 회로는 DC 전류 / 전압 또는 DC 신호에 연결됩니다. 이 정류 모듈은 계기 및 장비의 DC 전원 공급 장치, PWM 인버터의 입력 정류 전원 공급 장치, DC 모터의 여자 전원 공급 장치, 스위칭 전원 공급 장치의 입력 정류 시스템, 소프트 스타트 커패시터 충전 시스템과 같은 응용 분야에 적합합니다, 전기 구동 및 보조 전류, 인버터 용접기, DC 전원 충전 시스템 등.

참고 : 설치 및 사용하기 전에 정류기 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

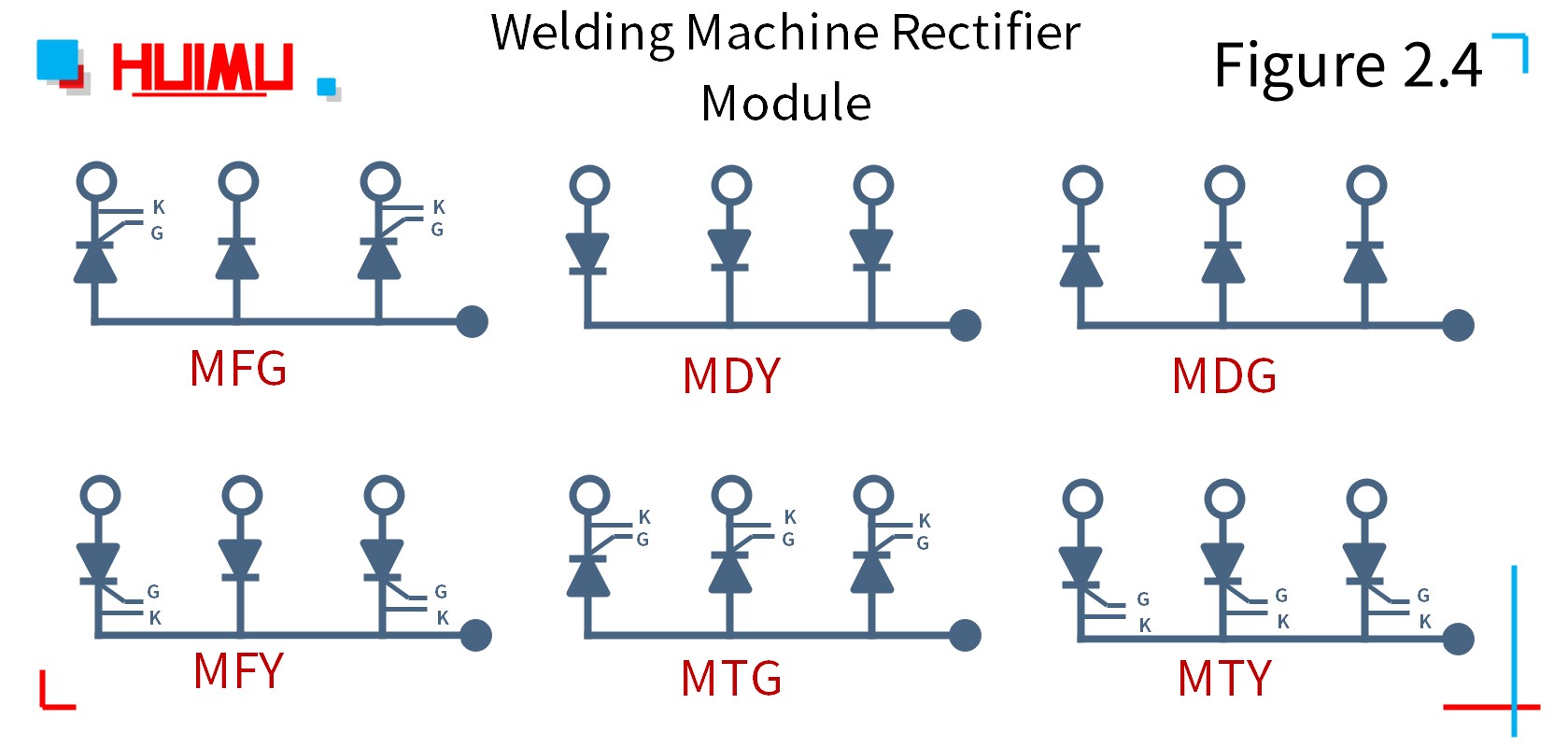

2.4 용접기 정류기 모듈

용접기 정류기 모듈

용접기 정류기 모듈은 "진공 + 수소화 보호"를 사용합니다. 용접 기술. 입력 회로는 AC 전류 / 전압 또는 AC 신호에 연결되고 출력 회로는 DC 전류 / 전압 또는 DC 신호에 연결됩니다. 이 정류 모듈은 용접기 전원 공급 장치, 다양한 DC 전원 공급 장치, 주파수 변환기 등과 같은 응용 분야에 적합합니다.

참고 : 설치 및 사용하기 전에 정류기 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

2.5 사이리스터 정류기 모듈

2.5.1) 사이리스터 정류기 모듈

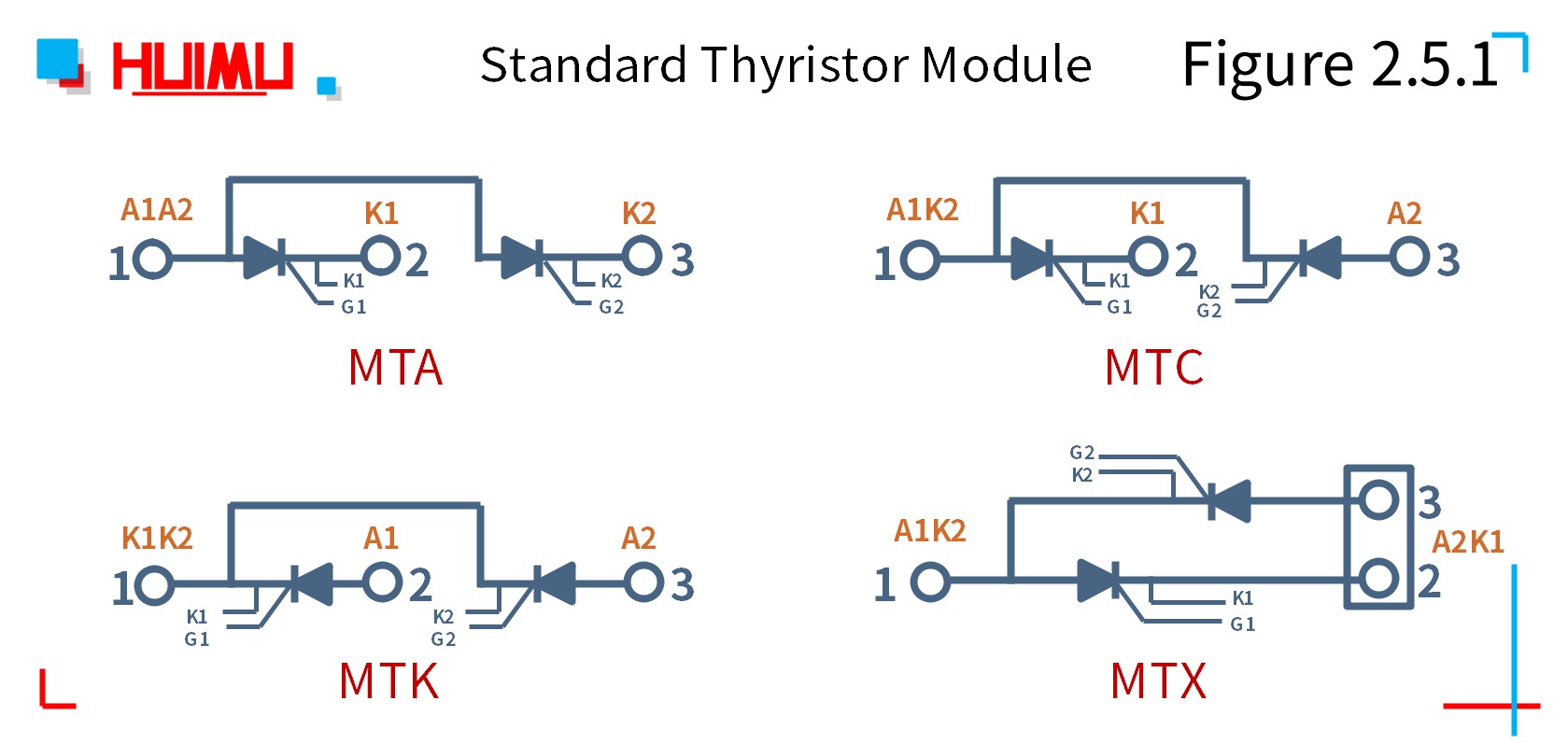

표준 사이리스터 모듈
표준 사이리스터 모듈은 "진공 + 수소화 보호"를 사용합니다. AC 및 DC 모터의 제어 시스템, 다양한 정류 전원 공급 장치, 산업용 난방 제어 시스템, 조명 시스템, 비접촉식 스위치, 모터 소프트 스타트, 정적 var 보상기, 용접기, 주파수 변환기와 같은 응용 분야에 적합한 용접 기술, 전력 공급, 배터리 충전 및 방전 등을 올립니다.

참고 : 설치 및 사용하기 전에 사이리스터 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

2.5.2) 표준 정류기 모듈

표준 정류기 모듈
표준 정류기 모듈은 "진공 + 수소화 보호"를 사용합니다. AC 및 DC 모터의 제어 시스템, 다양한 정류 전원 공급 장치, 산업용 난방 제어 시스템, 조명 시스템, 비접촉식 스위치, 모터 소프트 스타트, 정적 var 보상기, 용접기, 주파수 변환기와 같은 응용 분야에 적합한 용접 기술, 전력 공급, 배터리 충전 및 방전 등을 올립니다.

참고 : 설치 및 사용하기 전에 정류기 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

2.5.3) 표준 사이리스터 정류기 하이브리드 모듈

표준 사이리스터 정류기 하이브리드 모듈
표준 사이리스터-정류기 하이브리드 모듈은 "진공 + 수소화 보호"를 사용합니다. AC 및 DC 모터의 제어 시스템, 다양한 정류 전원 공급 장치, 산업용 난방 제어 시스템, 조명 시스템, 비접촉식 스위치, 모터 소프트 스타트, 정적 var 보상기, 용접기, 주파수 변환기와 같은 응용 분야에 적합한 용접 기술, 전력 공급, 배터리 충전 및 방전 등을 올립니다.

참고 : 설치 및 사용 전에 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

그림 2.5.3A, MFx(TD) 시리즈

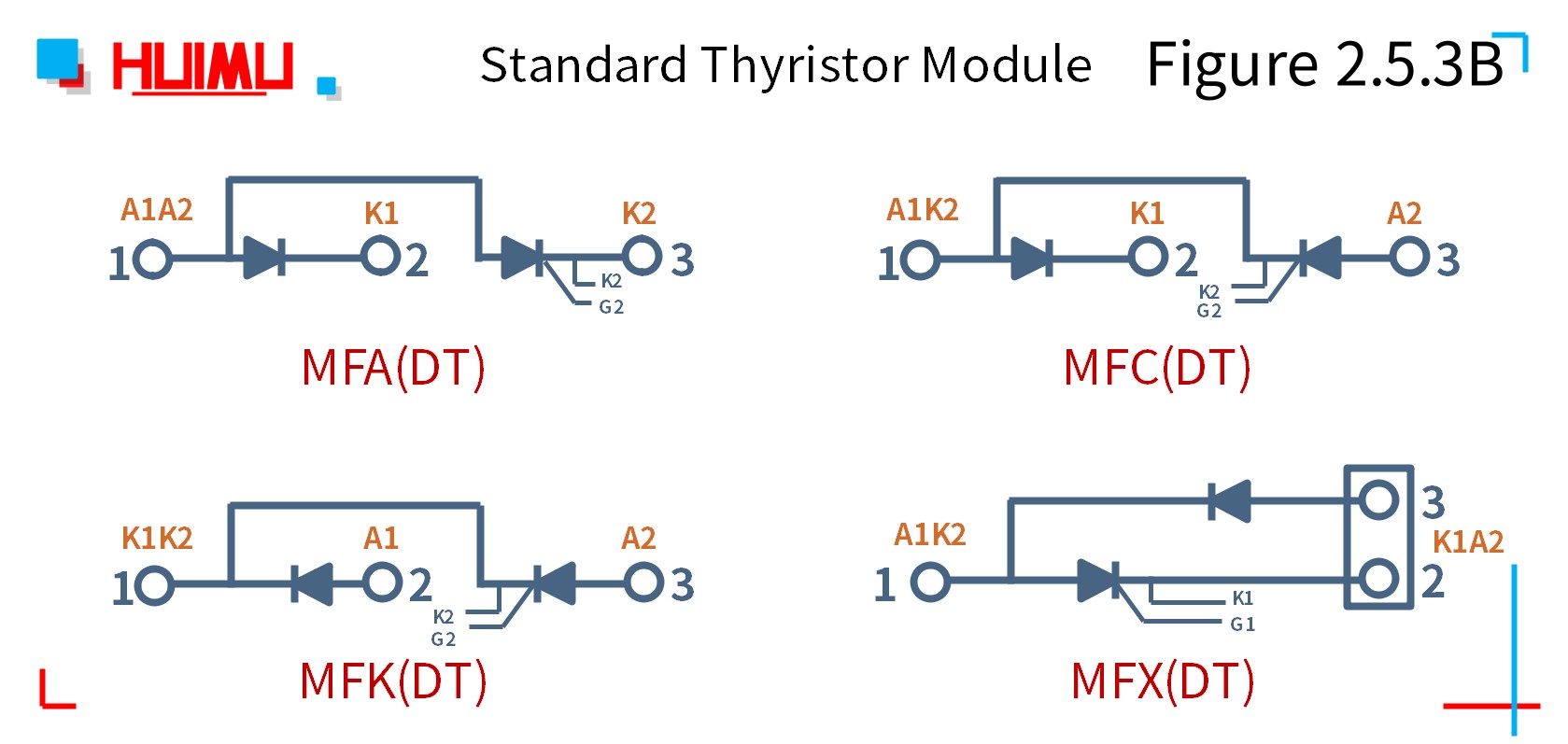

그림 2.5.3B, MFx(DT) 시리즈

2.6 완전 제어 / 반 제어 브리지 정류기 모듈

2.6.1) 단상 완전 제어 / 반 제어 브리지 정류기 모듈

단상 완전 제어 / 반 제어 브리지 정류기 모듈
단상 완전 제어 / 반 제어 브리지 정류기 모듈은 "진공 + 수소화 보호"를 사용합니다. 계기 및 장비의 DC 전원 공급 장치, PWM 인버터의 입력 정류 전원 공급 장치, DC 모터의 여자 전원 공급 장치, 스위칭 전원 공급 장치의 입력 정류 시스템, 소프트 스타트 커패시터 충전 시스템과 같은 응용 분야에 적합한 용접 기술 , 전기 구동 및 보조 전류, 인버터 용접기, DC 전원 충전 시스템 등.

참고 : 설치 및 사용 전에 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

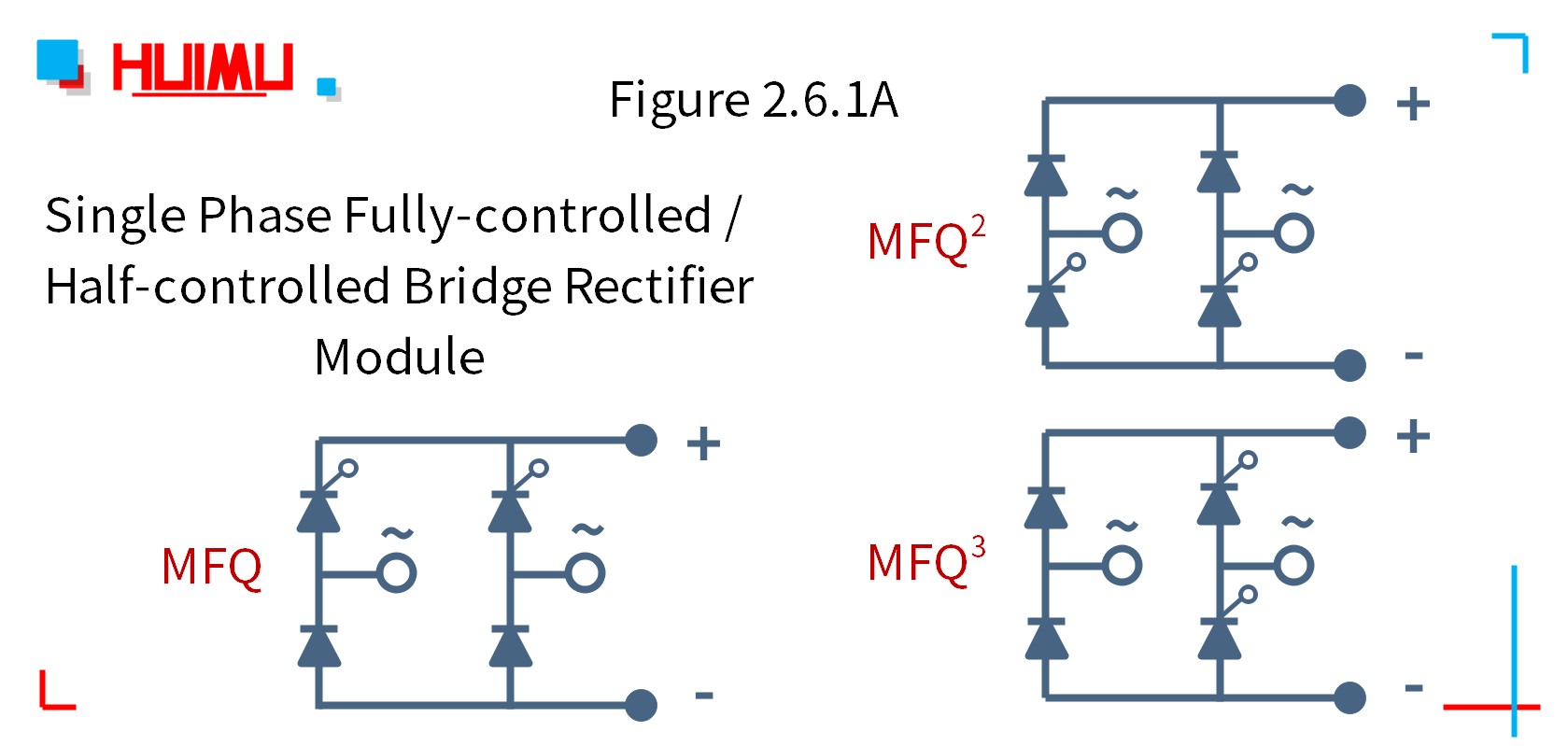

그림 2.6.1A, MFQ 시리즈

그림 2.6.1B, MHF 시리즈

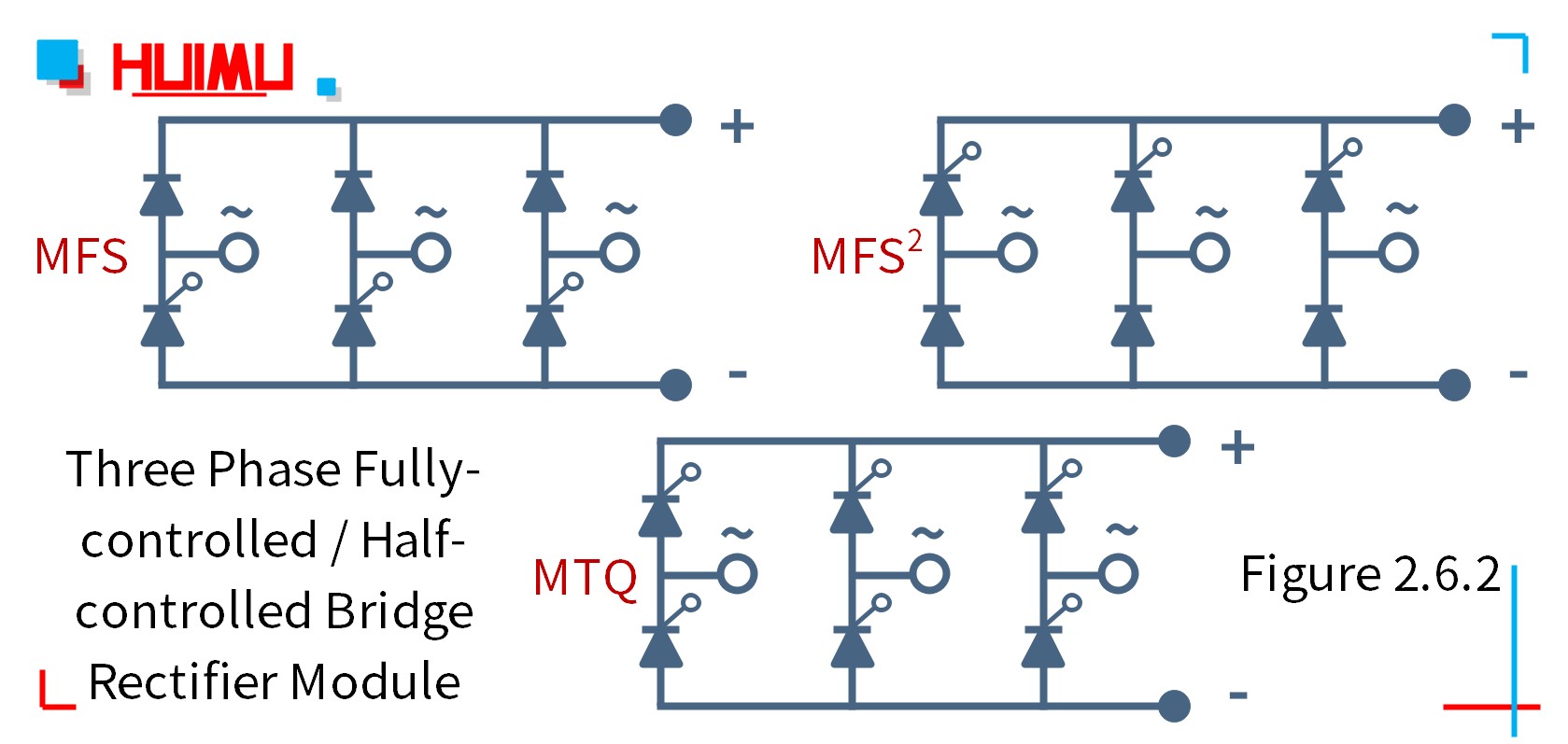

2.6.2) 삼상 완전 제어 / 반 제어 브리지 정류기 모듈

삼상 완전 제어 / 반 제어 브리지 정류기 모듈
3 상 완전 제어 / 반 제어 브리지 정류기 모듈은 "진공 + 수소화 보호"를 사용합니다. 계기 및 장비의 DC 전원 공급 장치, PWM 인버터의 입력 정류 전원 공급 장치, DC 모터의 여자 전원 공급 장치, 스위칭 전원 공급 장치의 입력 정류 시스템, 소프트 스타트 커패시터 충전 시스템과 같은 응용 분야에 적합한 용접 기술 , 전기 구동 및 보조 전류, 인버터 용접기, DC 전원 충전 시스템 등.

참고 : 설치 및 사용 전에 모듈의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.
