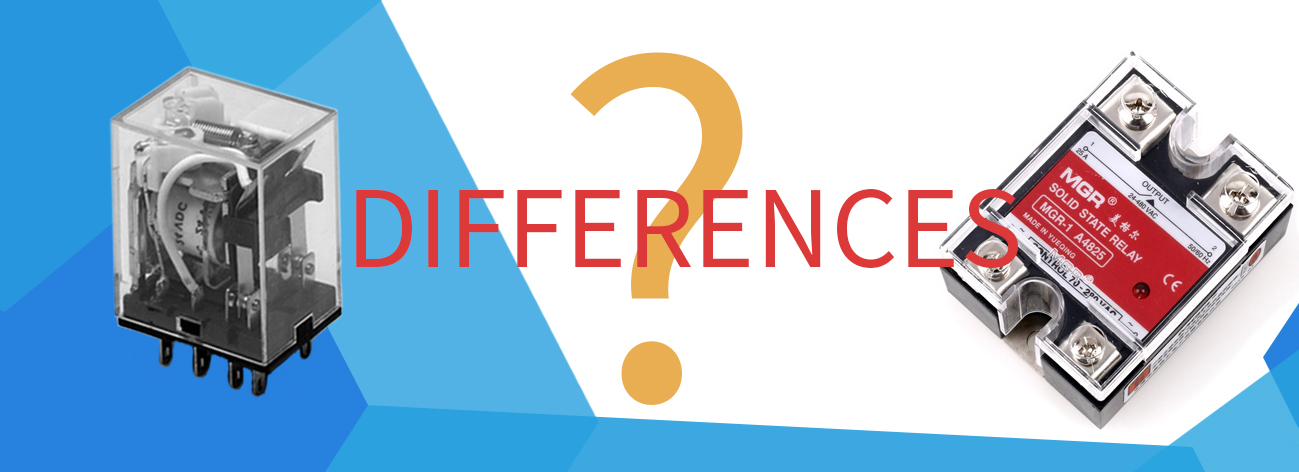

솔리드 스테이트 릴레이와 전자 기계 릴레이 (SSR 대 EMR)의 차이점은 무엇입니까??
소개:
오늘날 점점 더 많은 분야에서 전통적인 전자기 릴레이가 점차적으로 솔리드 스테이트 릴레이로 대체되고 있습니다.
이 기사를 통해 EMR과 SSR (SSR 대 EMR)의 차이점은 무엇입니까? 기계식 릴레이의 단점과 장점은 무엇입니까? 솔리드 스테이트 릴레이의 단점과 장점은 무엇입니까? 솔리드 스테이트 릴레이를 사용하는 이유는 무엇입니까?
아래의 DIRECTORY 와 브라우저 오른쪽의 QUICK NAVIGATOR 를 통해 관심있는 장으로 빠르게 이동할 수 있습니다.
내용
§1. SSR과 EMR의 차이점은 무엇입니까 |
§2. 솔리드 스테이트 릴레이를 사용하는 이유 |
§3. HUIMU Industrial을 선택하는 이유 |
§1. SSR과 EMR의 차이점은 무엇입니까

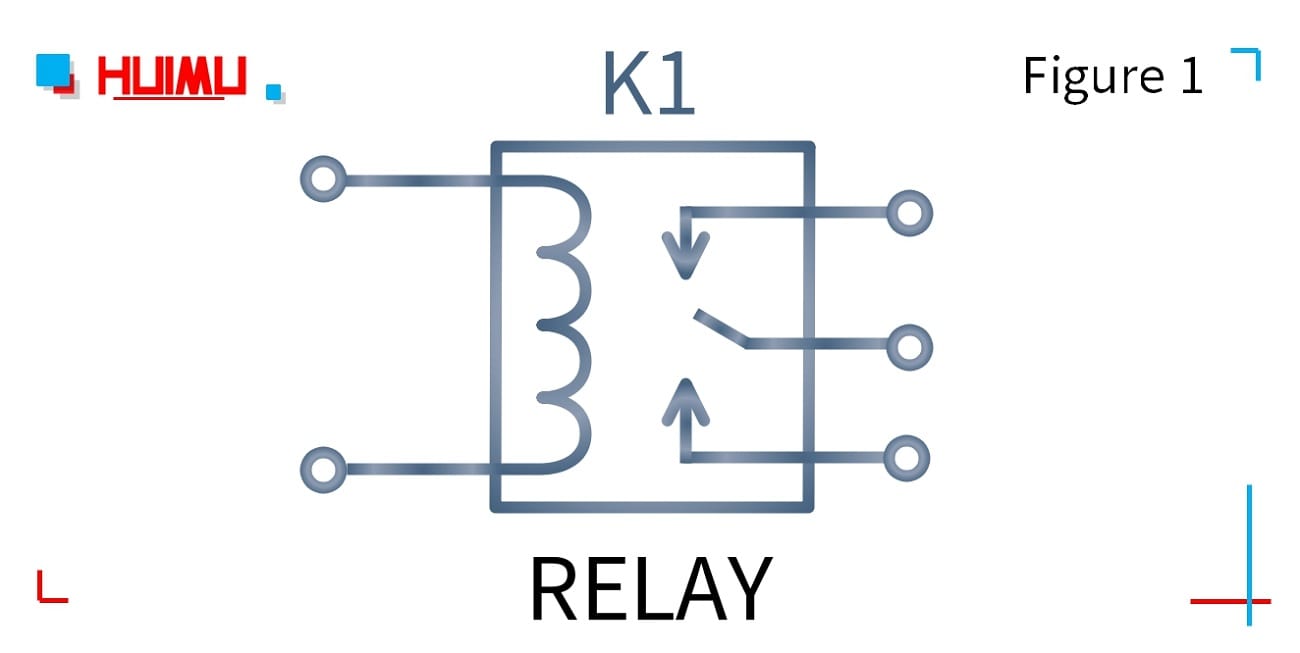

릴레이는 거의 모든 전기 및 전자 장비에서 전기 스위치 역할을하는 전자 제어 장치입니다. 입력 값이 설정 값에 도달하면 출력 값이 출력 회로에서 단계적으로 변경되므로 일반적으로 릴레이는 낮은 입력 전류로 큰 출력 전류를 제어하는 데 사용됩니다. 또한 릴레이는 자동 조정 (예 : 온도 제어 시스템), 회로 보호 및 회로 스위치에도 사용됩니다.
구조에 따라 릴레이는 기계식 릴레이 (예 : 전자기 릴레이, 전자 기계 릴레이 또는 EMR)와 비접촉 릴레이 (무 접점 릴레이 또는 SSR)로 나눌 수 있습니다.

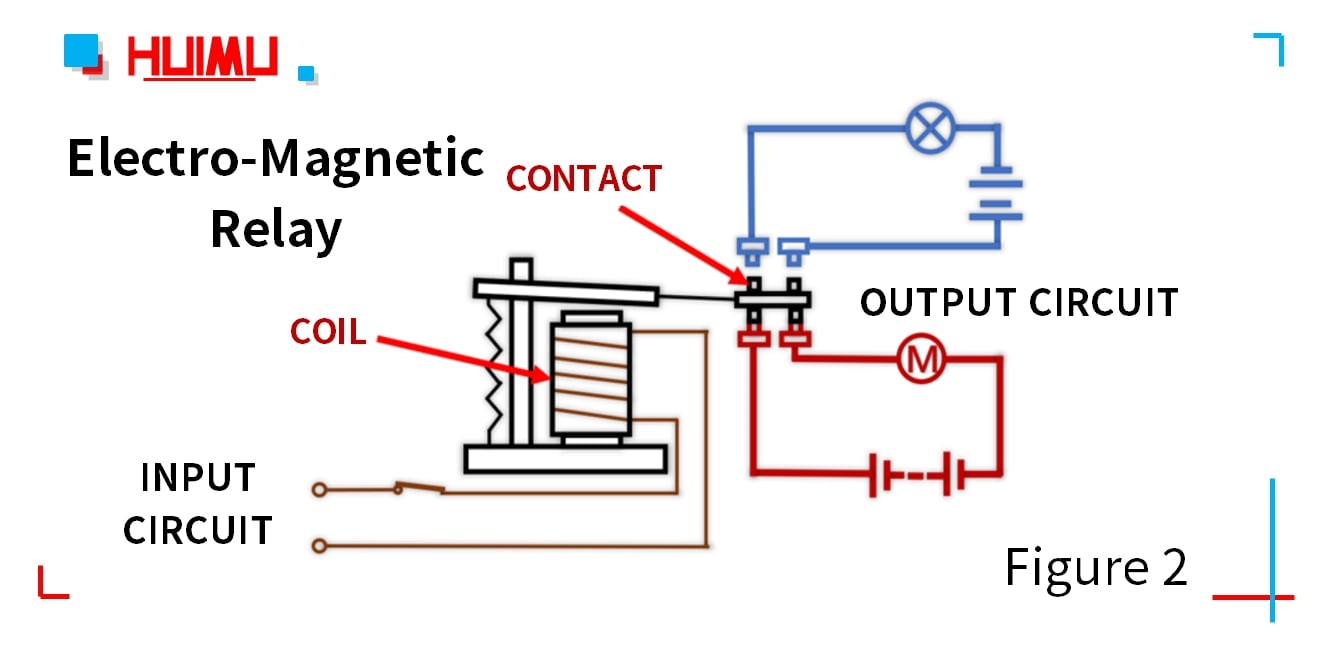

기계식 릴레이의 작동 원리는 전자기 유도 원리입니다. 기계식 릴레이의 구조는 매우 고전적이며 발명 이후 거의 변경되지 않았으며 코일과 접점의 두 부분으로 구성됩니다.
솔리드 스테이트 릴레이에 대한 자세한 정보를 보려면 여기를 클릭하십시오.

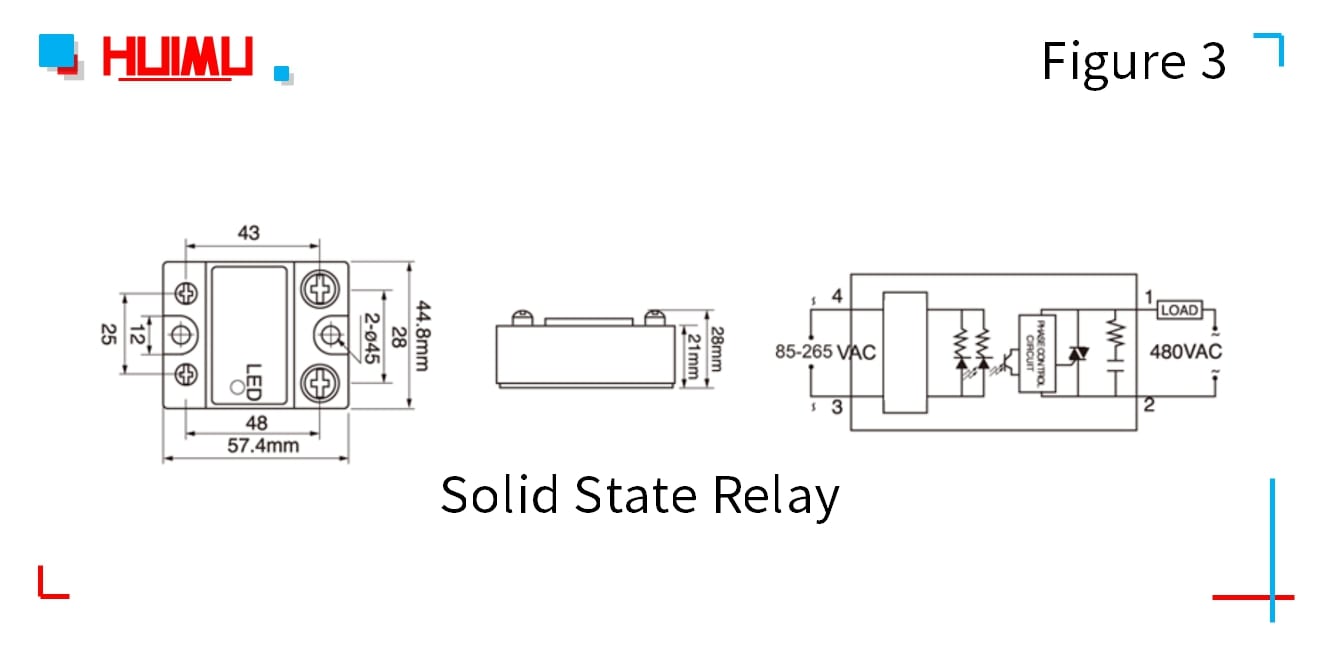

과학 기술의 발달에 따라 릴레이 (소형, 긴 수명, 높은 안정성, 고성능, 높은 호환성)에 대한 수요가 증가하고있어 반도체 부품이 릴레이의 스위칭 부품으로 사용됩니다. 이러한 릴레이에는 기계적 접촉 및 코일이 없으며 기존의 기계적 릴레이와 다릅니다.
§2. Why choose Solid State Relays
ADVANTAGES
Electromagnetic Relay | Solid State Relay |
| AC and DC compatible | Anti-vibration, anti-shock |
| Can provide multiple sets of contacts; normally open and normally closed contacts are both available | Anti-corrosion and moisture proof |
| Cheap price | Asynchronous & synchronous switching mode |
| Compact size | Compatible with digital circuits |
| Low residual voltage | Fast response time |
| No heat sink required | Low control power, usually 10-50 mW |
| No leakage current | Long life, 50-100 times longer than electromagnetic relays |
| Low electromagnetic interference(EMI) in synchronous switch mode | |
| No mechanical strain | |
| No mechanical moving parts | |
| No noisy action |
DISADVANTAGES
Electromagnetic Relay | Solid State Relay |
| Contact bounce | Leakage current |
| High control power. Usually higher than 200mW | Not suitable for small output signals |
| Limited contact life | Only a single contact |
| Maximum switching frequency is limited (5-10mhz) | Output can only be AC or DC, not compatible |
| Noisy action | Residual voltage 1-1.6V |
| Need interface for the digital loop | Usually need a heat sink |
| Poor working ability for large currents, will produce electric arc | |
| Produce electromagnetic interference (EMI) during operation | |
| Switch action cannot be fully synchronized |
위의 표는 SSR과 EMR의 장단점을 비교하는 데 도움이되며, 구조가 다르기 때문에 SSR과 EMR의 특성이 다르다는 것을 알 수 있습니다. 그러나 실제 응용에서 솔리드 스테이트 릴레이의 장점은 매우 분명하고 다음과 같은 우수한 장점으로 인해 솔리드 스테이트 릴레이를 사용하는 이유와 솔리드 스테이트 릴레이가 여러 분야에서 점차적으로 전자 기계 릴레이를 대체하는 이유입니다.
1.긴 수명과 높은 안정성
실제로 기계적 접점의 수명이 기계적 릴레이의 수명을 결정합니다. 솔리드 스테이트 릴레이 내부에는 기계적 접점이 없기 때문에 SSR 릴레이의 서비스 수명은 접점의 변형, 노화, 부식 및 접착으로 인해 단축되지 않습니다. 동시에 무 접점 계전기 내부에는 기계적으로 움직이는 부품 (예 : 스프링, 리드)이 없으므로 접촉 바운스 및 가동 부품의 접촉 불량이 발생하지 않습니다.
비접촉 구조와 수지 쉘 보호로 인해 솔리드 스테이트 릴레이는 내 충격성, 내 충격성 및 내식성이 우수합니다. 솔리드 스테이트 릴레이는 EMR보다 광범위한 응용 분야를 가지고 있습니다. 예를 들어 습도는 솔리드 스테이트 릴레이에 거의 영향을 미치지 않고 절연 성능을 약간만 떨어 뜨리지 만 전자기 릴레이는 습기에 장시간 노출 될 경우 습도에 매우 민감합니다. 시간이 지나면 EMR의 수명이 단축되고 구성품이 부식됩니다.
요약하면 솔리드 스테이트 릴레이의 수명은 전자기 릴레이의 50-100 배이며 솔리드 스테이트 릴레이의 신뢰성은 전자기 릴레이보다 훨씬 뛰어납니다.
2.사용 비용
솔리드 스테이트 릴레이의 초기 구매 비용은 전자기 릴레이보다 높습니다. 그러나 다른 비용 (예 : 포괄적 인 서비스 수명, 검사 및 유지 보수 비용, 릴레이의 불안정 또는 결함으로 인한 손실 및 저효율 등)을 고려할 때 솔리드 스테이트 릴레이를 사용하는 데 드는 평균 비용은 전자기 릴레이의 그것.
또한 일부 응용 분야에서는 접촉 진동 및 기계적 릴레이의 불량 접촉을 방지하기 위해 추가 비용이 필요합니다.
3.효율적인 제어
솔리드 스테이트 릴레이의 작동 주파수 (또는 스위칭 속도)는 전자기 릴레이의 작동 주파수 (또는 스위칭 속도)가 전자기 릴레이의 몇 배에서 수십 배이므로 고효율이 필요한 장비에 SSR을 사용할 수 있습니다. 또한 솔리드 스테이트 릴레이는 반도체를 신호 전송 매체로 사용하므로 솔리드 스테이트 릴레이는 추가 회로 및 장비를 추가하지 않고도 컴퓨터 제어 시스템과 호환 될 수 있지만 EMR은이를 수행 할 수 없습니다.
무 접점 릴레이의 응답 시간은 기계식 릴레이보다 훨씬 낮고 SSR 릴레이의 제어 전력도 EMR 릴레이의 제어 전력보다 낮아 짧은 응답 시간이 필요한 장비에는 EMR을 적용 할 수 없습니다. 낮은 제어 전력. 낮은 역률이 필요한 일부 특수 애플리케이션에서는 스위치가 안정적이어야하며 진동이 없어야하므로 EMR 릴레이도 사용할 수 없습니다.
4.전자기 방사선
기계적 구조로 인해 기계식 릴레이는 스위칭 기간 동안 많은 양의 전자기 간섭 (EMI) 신호를 생성합니다. 추가 보호 회로가없는 경우 이러한 간섭 신호는 전자 장치 및 전력망에 악영향을 미칠 수 있습니다. 그리고 강한 전자기 간섭은 인체를 손상시킬 수도 있습니다.
대조적으로 솔리드 스테이트 릴레이는 전자기 호환성 (EMC)이 우수합니다. 또한 제로 크로싱 기능이있는 솔리드 스테이트 릴레이는 SSR에 대한 외부 간섭의 영향을 줄이고 솔리드 스테이트 릴레이 자체에서 생성되는 간섭 신호를 줄일 수 있습니다.
따라서 애플리케이션에 낮은 전자기 간섭이 필요한 경우 솔리드 스테이트 릴레이 만 권장됩니다.
5.더 많은 액션 모드
솔리드 스테이트 릴레이 내부의 회로는 다양하며 실제 필요에 따라 유연하게 설계 할 수 있습니다. 내부 구성 요소의 조합을 통해 솔리드 스테이트 릴레이는 제어 신호 및 전원 공급 장치의 다양한 상태에 따라 다양한 출력 회로 제어를 달성 할 수 있습니다.
그러나 전자기 릴레이는 부하를 비동기식으로 만 전환 할 수 있습니다. 즉, 스위치의 상태는 제어 신호에 의해서만 제어되며 전력 신호에 시간과 무관합니다. 솔리드 스테이트 릴레이는 동시에 제어를 실현할 수 있습니다. 물론 솔리드 스테이트 릴레이에는 다음과 같은 더 많은 동작 모드가 있습니다.
1) 비동기 모드
2) 동기 모드
3) 전압 제로 또는 피크 동기화 모드
4) 위상 각 모드
5) 펄스 모드
