MGR-SCR 시리즈
전압 전력 조정기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
MGR-SCR 시리즈 세 단계 파워 레귤레이터 (3 상 사이리스터 전압 레귤레이터, 3 상 전원 SCR 전압 레귤레이터 또는 세 단계 사이리스터 전원 컨트롤러라고도 함)는 3 세트의 역 병렬 (백투백) 전원을 사용합니다. 위상 제어 (전도 각 제어)를 통해 3 상 부하의 전력을 조절하기위한 출력 구성 요소 인 SCR. 사용자의 다양한 요구를 충족시키기 위해 두 가지 유형의 제품을 제공합니다. MGR-SCR3_LA 시리즈 (기본 유형)에는 기본 3 상 전압 조정 기능이 있습니다. MGR-SCR_LAH 시리즈 (프로페셔널 타입)는 모든 기능, 3 상 전압 조절 기능, 다기능 LED 상태 표시기, 과열 보호 기능, 빠른 퓨즈, 출력 범위 조정 (최대 출력 값 및 최소 출력 값은 모두 조정 가능)이 있습니다. 부하 전류에 따라 MGR-SCR_LAH 시리즈는 저전력 버전 (L-Power)과 고전력 버전 (H-Power)으로 나눌 수도 있습니다. L-Power 버전은 저전력 부하 용입니다. H-Power 버전은 고전력 부하 용입니다. 기본 유형 (MGR-SCR_LA 시리즈)에는 기본적으로 고속 퓨즈 (빠른 퓨즈), 과열 보호 기능, 방열판 및 공랭식 팬이 없지만 옵션으로 장착 할 수 있습니다. 다기능 타입 (MGR-SCR_LAH 시리즈)은 기본적으로 고출력 공랭 팬, 방열판, 고속 퓨즈 및 온도 제어 장치가 장착되어 있습니다.

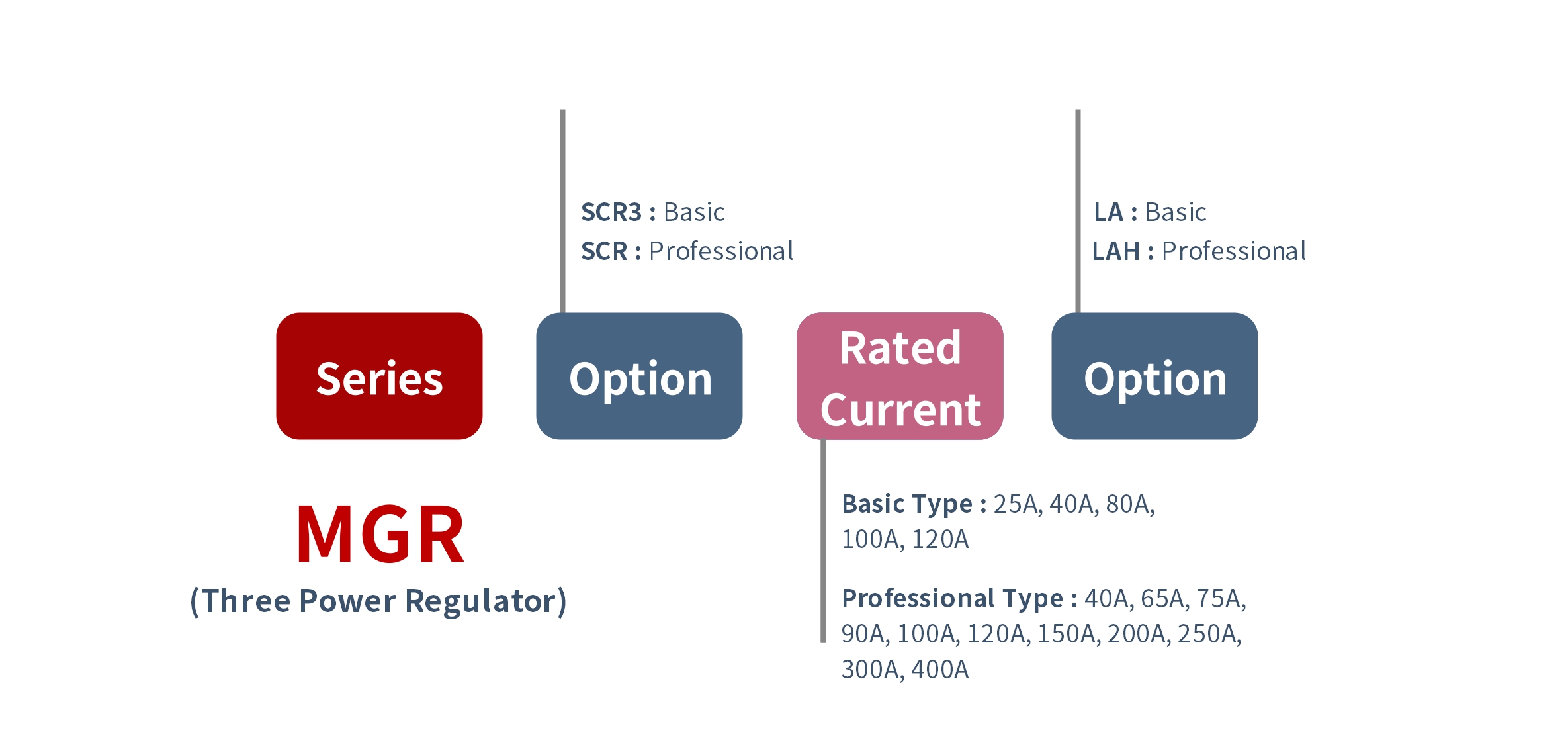

주문 방법
MGR (3 개의 전력 조정기)
- [선택권] {-SCR3 (기본); -SCR (전문적인)}
- [정격 전류]
- [선택권] {-LA (기본); -LAH (전문적인)}매개 변수
MGR-SCR3_LA 시리즈
제어 신호 : E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA
전원 전압 : 전력 조절기--세 단계, 380VAC (3 상 4 선식); 공냉식 팬--220VAC
전압 주파수 : 50Hz/60Hz
출력 모드 : 위상 출력
부하 전류 : 25A, 40A, 80A, 100A, 120A
운영 환경 : 주변 온도 45°C 미만, 주변 습도 90% RH 미만
크기 및 장착 : 체 치수 : F1 참조; 설치 치수 : F2 참조; 방열판 및 공냉식 팬
MGR-SCR_LAH 시리즈 (L-Power)
제어 신호 : E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA
전원 전압 : 세 단계, 380VAC (3 상 4 선식)
전압 주파수 : 50Hz/60Hz
출력 모드 : 위상 출력
부하 전류 : 40A, 65A, 75A, 90A, 100A, 120A
보호 기능 : Fast fuse
운영 환경 : 주변 온도 45°C 미만, 주변 습도 90% RH 미만
크기 및 장착 : 전체 치수 : F1 참조; 설치 치수 : F2 참조; 방열판 포함
MGR-SCR_LAH 시리즈 (H-Power)
제어 신호 : E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA
전원 전압 : 세 단계, 380VAC (3 상 4 선식)
전압 주파수 : 50Hz/60Hz
출력 모드 : 위상 출력
부하 전류 : 150A, 200A, 250A, 300A, 400A
보호 기능 : 과열 보호
운영 환경 : 주변 온도 45°C 미만, 주변 습도 90% RH 미만
크기 및 장착 : 전반적인 차원 : F1; 설치 치수 : F2; 방열판 및 공냉식 팬풍모
MGR-SCR3_LA 시리즈
● 우수한 안정성과 고정밀의 선형 위상 변이 제어 회로
● 우수한 품질과 긴 사용 수명을 가진 진공 용접 기술
● 높은 내압성, 더 안전하고 신뢰할 수있는 모듈화
● 설치, 배선 등의 편의성으로 소형화MGR-SCR_LAH 시리즈
● 다기능 LED 상태
● 고속 퓨즈 보호 기능 내장
● 최대 출력 및 최소 출력 조절 가능
● 우수한 안정성과 고정밀 선형 위상 편이 제어 회로 < br /> ● 고압 저항성, 더 안전하고 신뢰할 수있는 모듈화.
● 과열 보호 기능 (H-Power)
● 고효율, 고품질 (H-Power)의 혁신적인 구조치수 및 회로 배선도

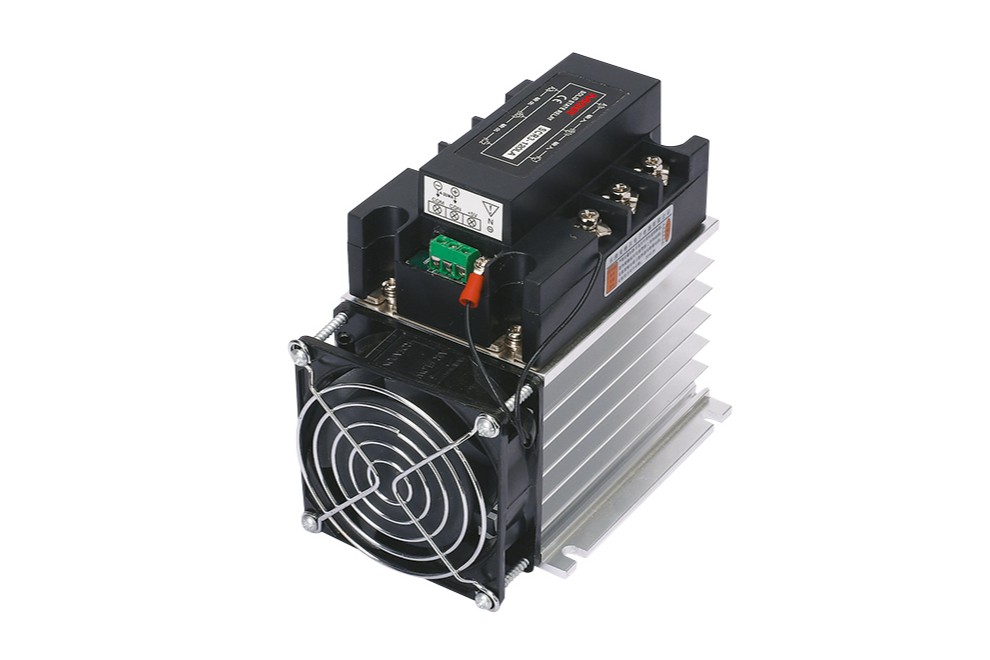

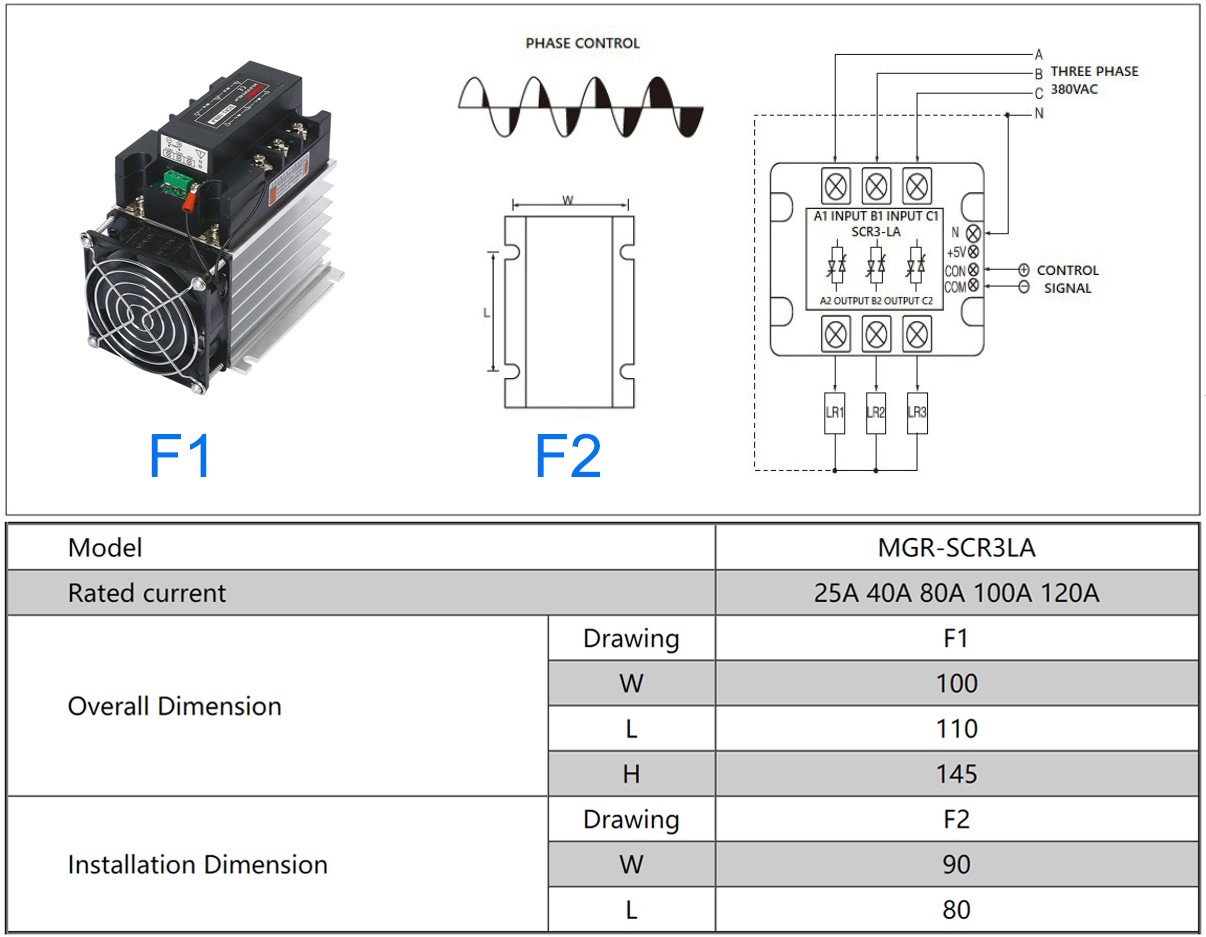

MGR-SCR3_LA 시리즈 전압 전력 조정기
Basic

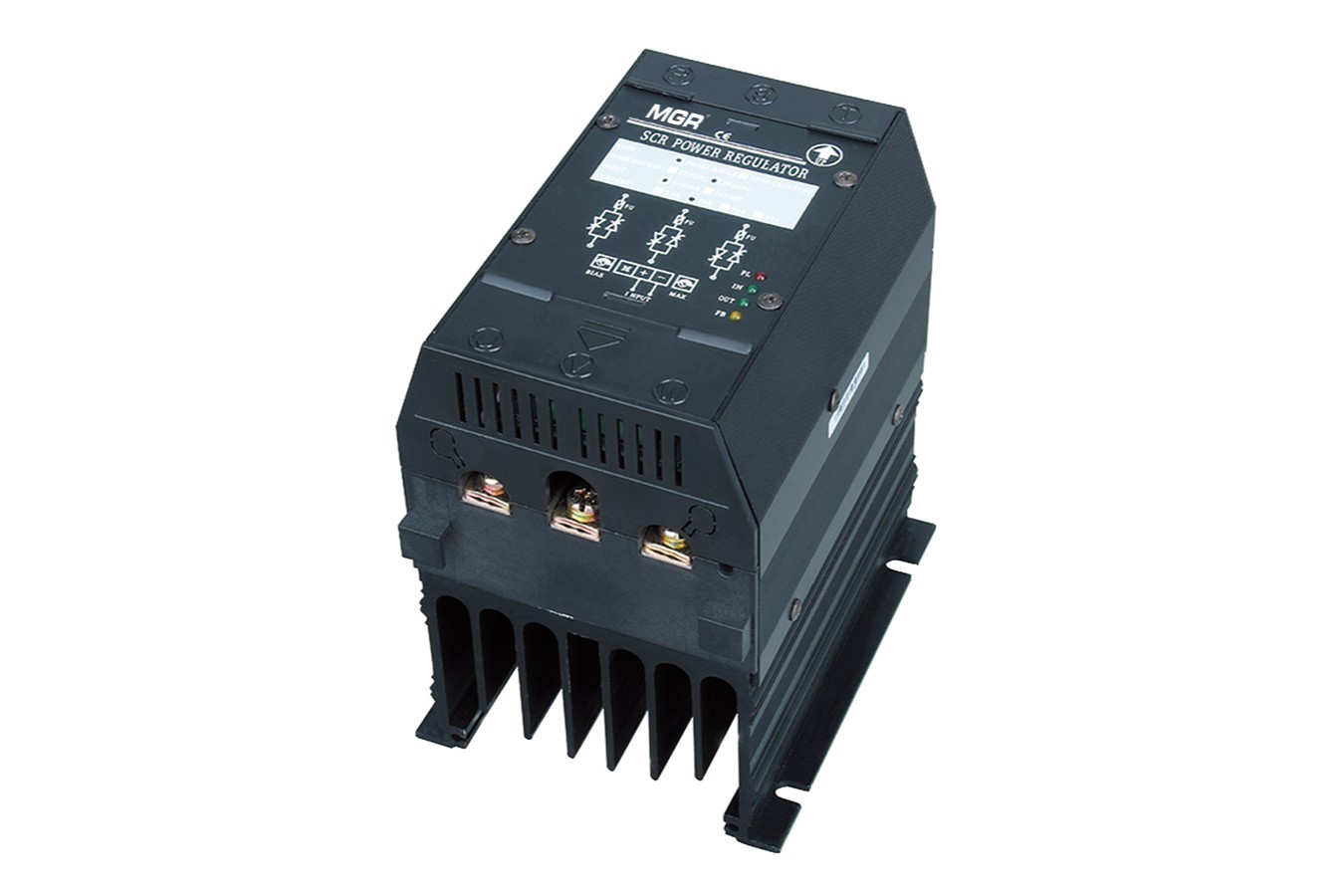

MGR-SCR_LAH 시리즈 전압 전력 조정기

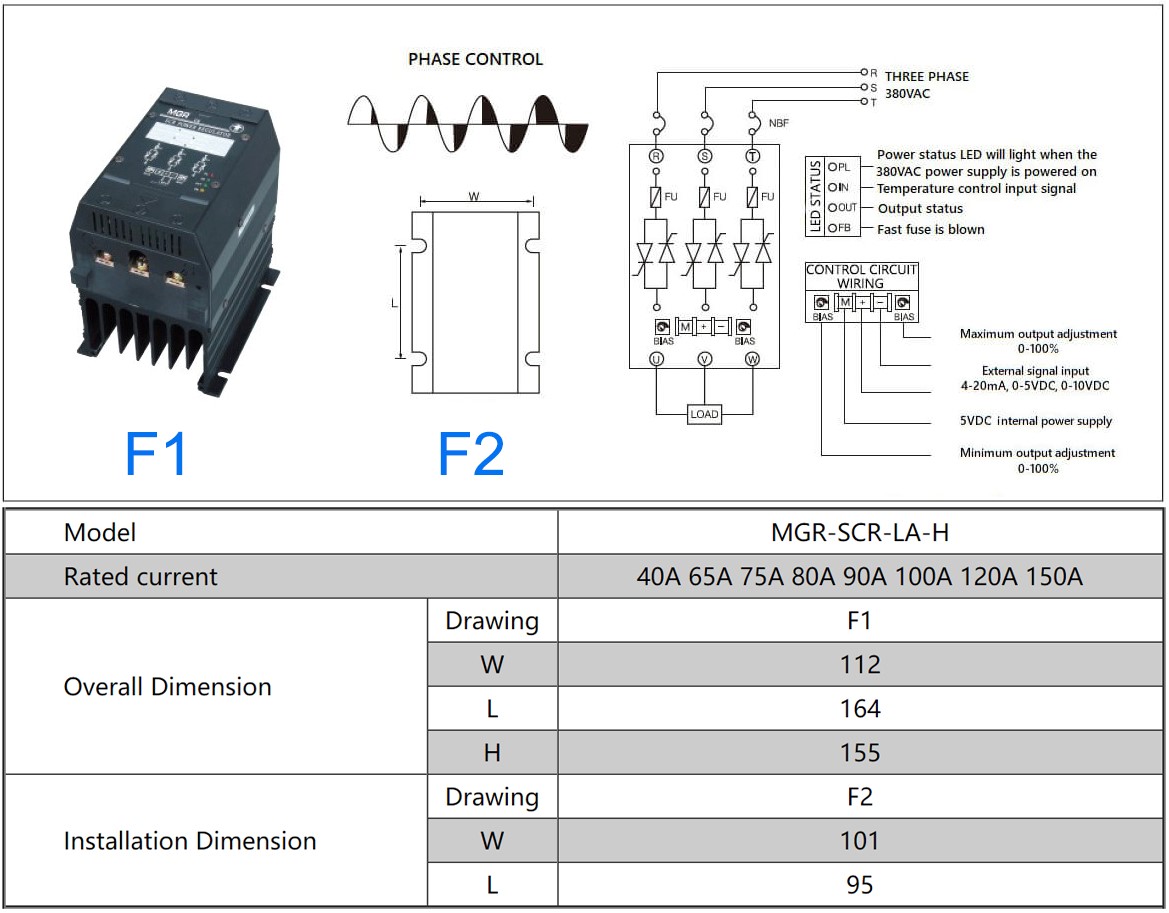

Professional, L-Power

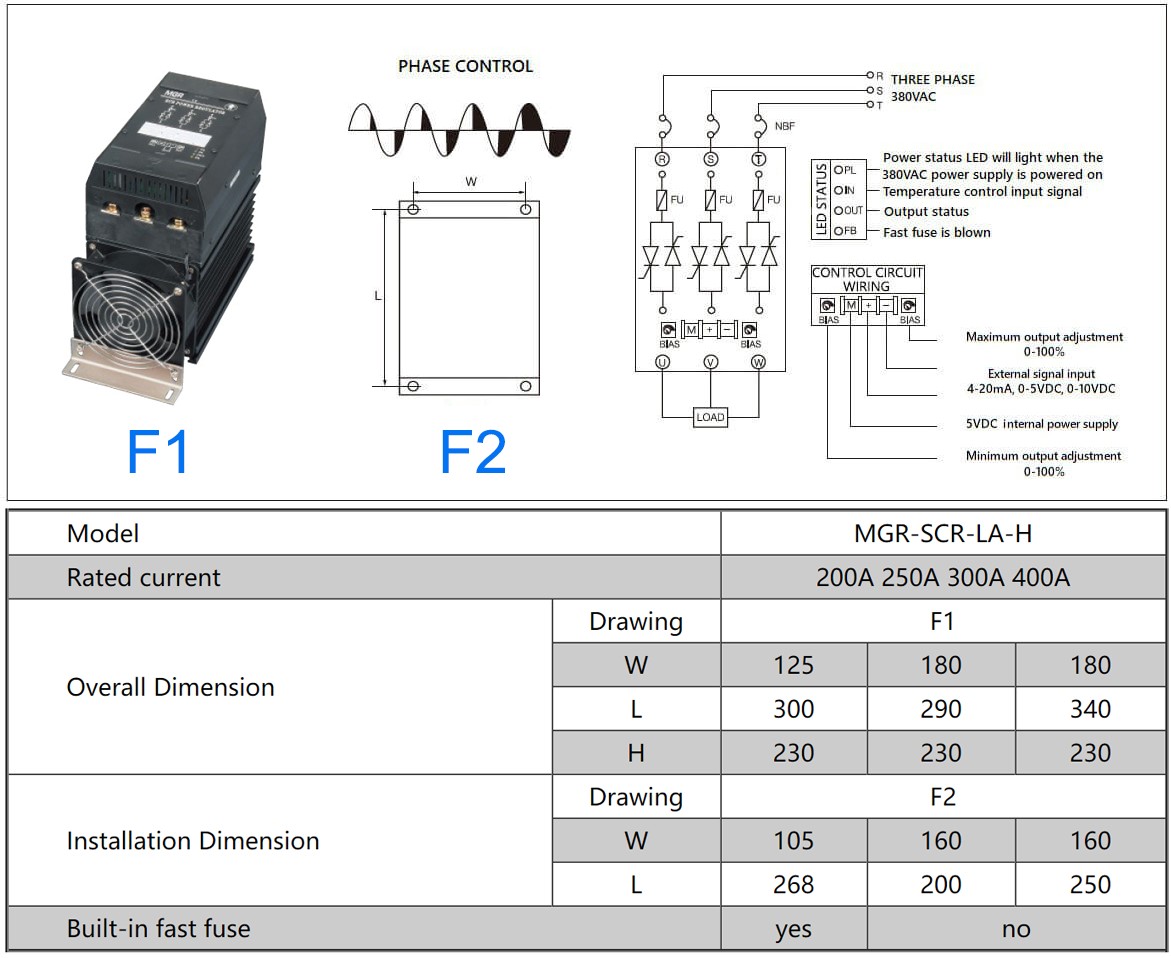

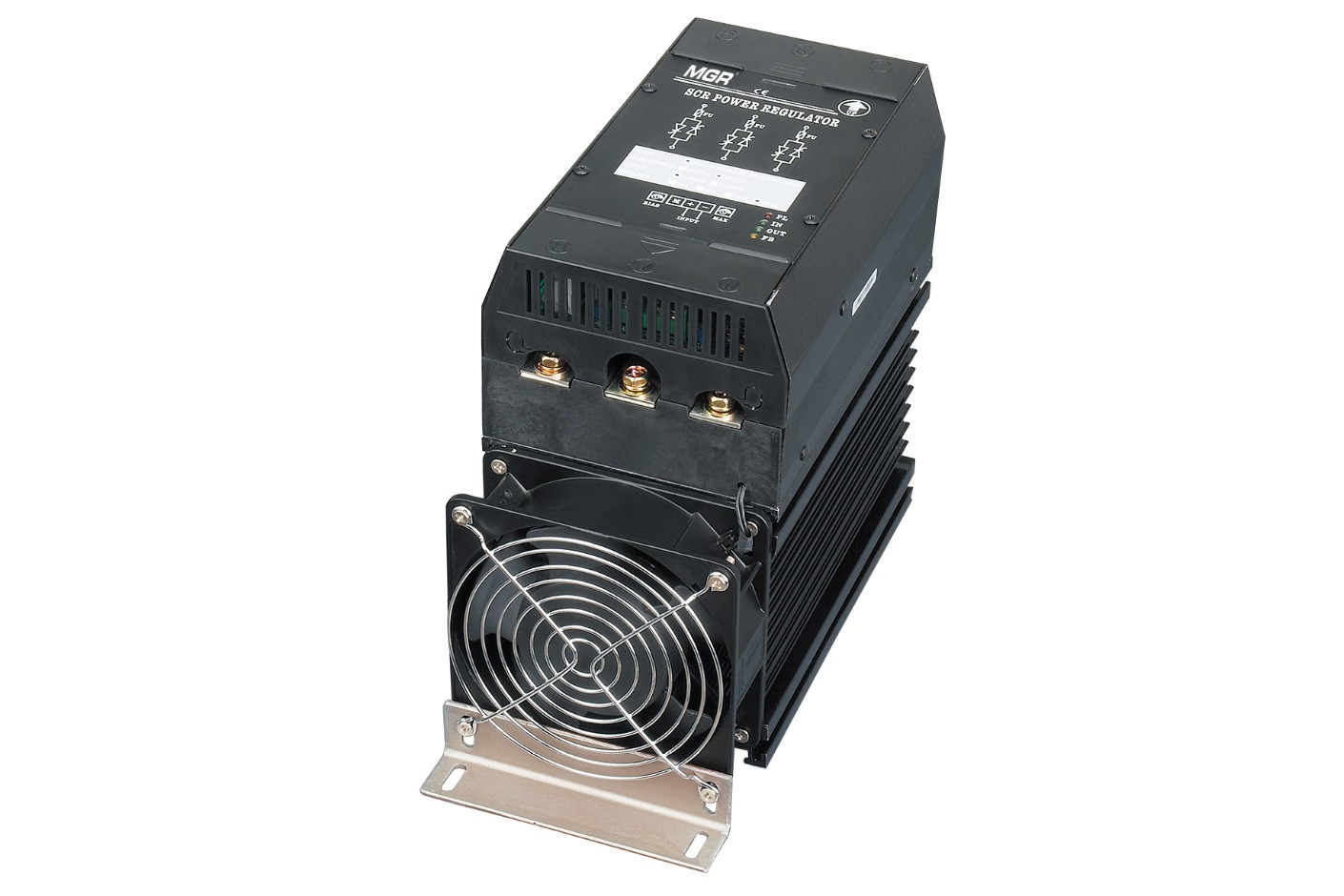

Professional, H-Power
신청
● 세 단계 전압 조정이 필요한 애플리케이션.
주의 사항 및 FAQ
MGR-SCR3_LA 시리즈
● 주 회로의 입력 회로는 3 상 4 선식 결선 방식을 채택하고 있으며, 위상 순서가 필요하지 않습니다.
● SCR은 고전류 부품이므로 (A1, B1, C1) 및 (A2, B2, C2) 단자를 단단히 조이십시오 , 그렇지 않으면 단자가 가열되고 SCR이 소손됩니다.
● 삼상 부하가 Y- 결선 방식을 채택 할 경우 Y의 중성점은 중성선에 연결되어야합니다. Y의 중성점이 중성선에 연결되어 있지 않으면 3 상 부하가 상대적으로 균형을 이루어야합니다.
● 부하 전력이 15KW 이상인 부하에 모듈을 사용하는 경우 적합한 방열판을 사용하고 방열판과 SCR 백플레인 사이에 열 그리스를 바르고 냉기를 바르십시오. 식히십시오.
● 모듈 보호 : 과전류로부터 부하와 모듈을 보호하기 위해 반도체 고속 퓨즈를 사용하십시오.
● 작동 전력이 15KW 이상인 경우 고출력 공냉식 팬을 장착하십시오 .MGR-SCR_LAH 시리즈
● 주 회로의 입력 회로는 3 상 3 선 연결을 채택하며 위상 순서가 필요하지 않습니다.
● SCR은 고전류 부품이므로 (R, S, T) 및 (U, V, W) 단자를 단단히 조이십시오 , 그렇지 않으면 단자가 가열되고 SCR이 소손됩니다.
● SCR에는 과전류 및 단락 보호를위한 고속 퓨즈가 내장되어 있습니다. 과전류로 인해 퓨즈가 끊어진 경우 반드시 동일한 사양의 퓨즈로 교체하십시오. 퓨즈의 암페어를 임의로 높이 지 마십시오!
● 부하가 Y- 연결을 채택하면 중성점을 중성선에 연결할 수 없으며 그렇지 않으면 SCR이 제어력을 잃게됩니다.
● 부하 전력이 너무 높거나 방열이 좋지 않을 경우 공냉 장치를 고려하여 모듈을 냉각시킵니다.
● 방열판 온도가 75 ° C를 초과하면 과열 방지 기능이 자동으로 켜지고 모듈이 작동하지 않습니다. 이때 전원 상태 LED 만 켜집니다.
● 작동 전력이 15KW 이상인 경우 고출력 공랭식 팬을 장착해야합니다 .우리가 제공하는 모든 일반 모델
● MGR-SCR3_LA 시리즈 (세 단계, 파워 SCR, 기본 유형)
부하 전압 세 단계 380VAC (3 상 4 선식), 간단한 기능
- MGR-SCR325LA
- MGR-SCR340LA
- MGR-SCR380LA
- MGR-SCR3100LA
- MGR-SCR3120LA
● MGR-SCR_LAH 시리즈 (세 단계, 파워 SCR, 전문가 유형)
부하 전압 세 단계 380VAC (3 상 4 선식), 전체 기능, L-Power
- MGR-SCR40LAH
- MGR-SCR65LAH
- MGR-SCR75LAH
- MGR-SCR90LAH
- MGR-SCR100LAH
- MGR-SCR120LAH
부하 전압 세 단계 380VAC (3 상 4 선식), 전체 기능, H-Power
- MGR-SCR150LAH
- MGR-SCR200LAH
- MGR-SCR250LAH
- MGR-SCR300LAH
- MGR-SCR400LAH
(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA)
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
