MGR 다중 채널 솔리드 스테이트 릴레이를 배선하는 방법은 무엇입니까?

소개:

일반 솔리드 스테이트 릴레이는 하나의 제어 회로와 하나의 부하에만 연결할 수 있으므로 더 복잡한 애플리케이션을 수행 할 수 없습니다. 다중 채널 솔리드 스테이트 릴레이는 다중 제어 회로 / 부하 회로에 사용할 수 있습니다. 따라서 두 개 이상의 솔리드 스테이트 릴레이를 달성하는 데 하나의 다중 채널 솔리드 스테이트 릴레이 만 필요하므로 구매 및 사용 비용이 크게 절감되고 공간 활용 및 작업 효율성이 향상됩니다.
이 기사를 통해 MGR / mager 다중 채널 솔리드 스테이트 릴레이를 연결하는 방법을 배우게됩니다.

아래의 DIRECTORY 와 브라우저 오른쪽의 QUICK NAVIGATOR 를 통해 관심있는 장으로 빠르게 이동할 수 있습니다.

내용

§1. SPDT 솔리드 스테이트 릴레이 배선 방법

1.1 SPDT DC-AC 솔리드 스테이트 릴레이

MGR-1KB4840 시리즈

이 SPDT (single pole double throw) 솔리드 스테이트 릴레이에는 입력 단자 2 개, 출력 단자 2 개, 출력 공통 단자 1 개 등 5 개의 단자가 있습니다. 2 개의 입력 단자가 DC 제어 신호 장치에 연결됩니다. 두 개의 출력 단자가 두 개의 서로 다른 단상 AC 부하 회로에 연결됩니다. 출력 공통 단자는 두 AC 부하 회로의 공통 단자입니다. 제어 신호에 의해 출력 회로를 Load1에서 Load2로 (또는 Load2에서 Load1로) 원활하게 전환 할 수 있습니다. LED는이 솔리드 스테이트 릴레이의 작동 상태를 보여줍니다.

참고 : 설치 및 사용하기 전에 spdt 솔리드 스테이트 릴레이의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

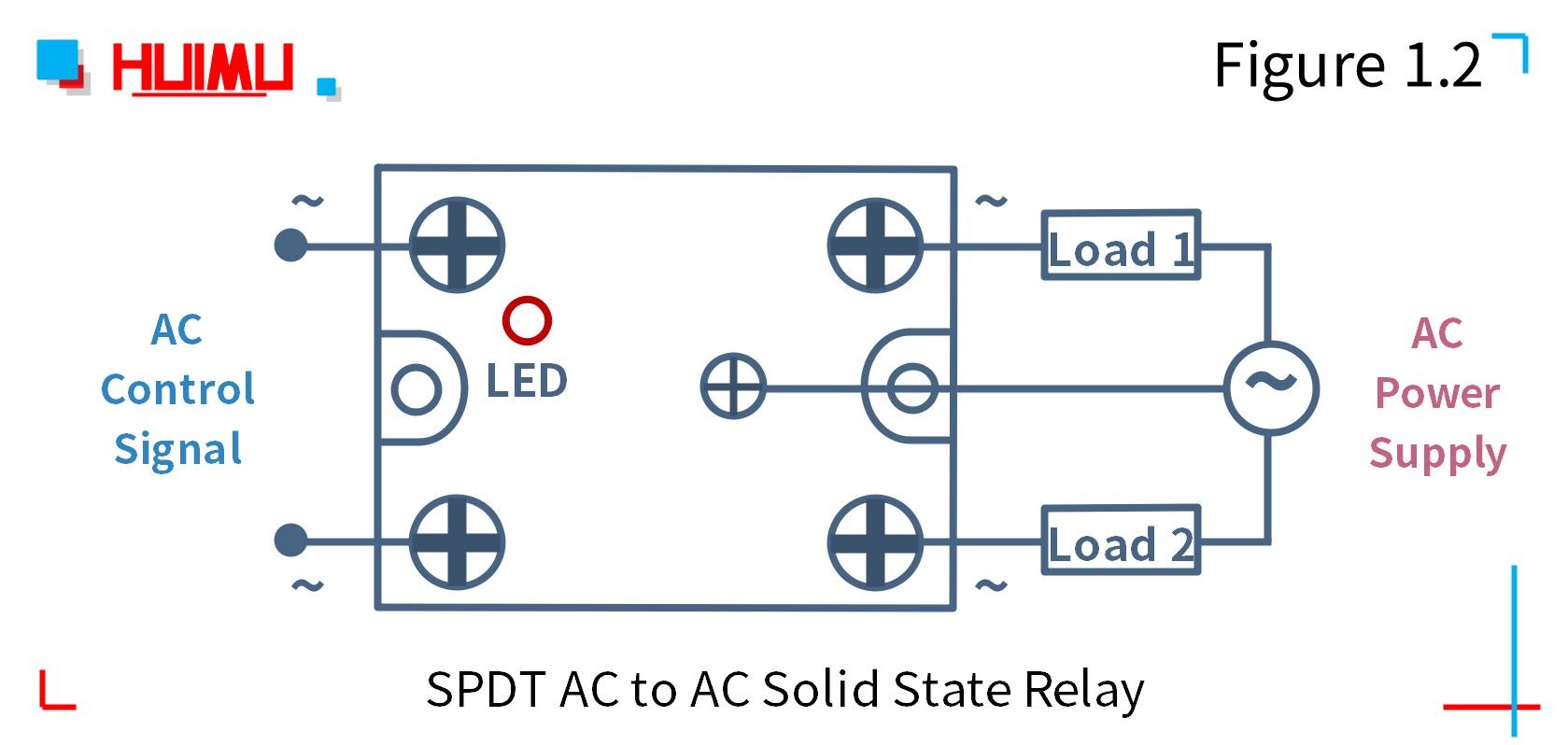

1.2 SPDT AC-AC 솔리드 스테이트 릴레이

MGR-1AKB4840 시리즈

이 SPDT (single pole double throw) 솔리드 스테이트 릴레이에는 입력 단자 2 개, 출력 단자 2 개, 출력 공통 단자 1 개 등 5 개의 단자가 있습니다. 2 개의 입력 단자가 AC 제어 신호 장치에 연결됩니다. 두 개의 출력 단자가 두 개의 서로 다른 단상 AC 부하 회로에 연결됩니다. 출력 공통 단자는 두 AC 부하 회로의 공통 단자입니다. 제어 신호에 의해 출력 회로를 Load1에서 Load2로 (또는 Load2에서 Load1로) 원활하게 전환 할 수 있습니다. LED는이 솔리드 스테이트 릴레이의 작동 상태를 보여줍니다.

참고 : 설치 및 사용하기 전에 spdt 솔리드 스테이트 릴레이의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

§2. 듀얼 채널 솔리드 스테이트 릴레이 배선 방법

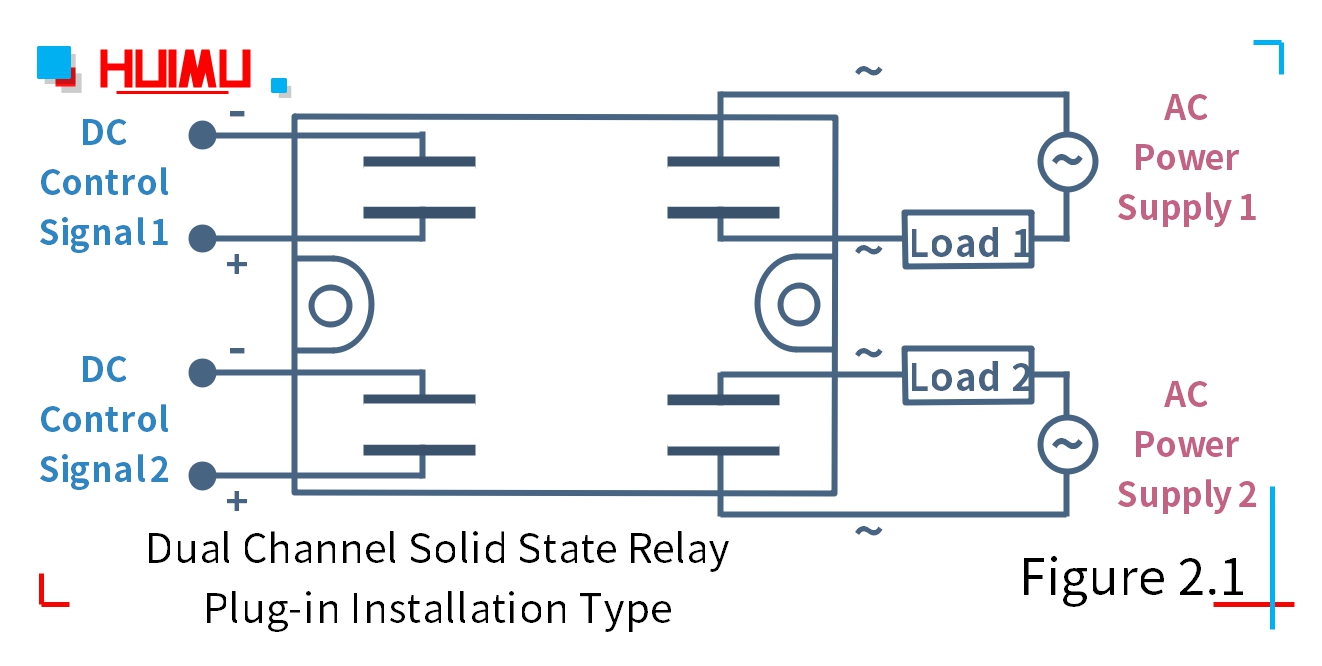

2.1 Plug-in Installation Type

MGR-1D4840-2H 시리즈

이중 채널 DC-AC 솔리드 스테이트 릴레이에는 8 개의 단자 또는 2 개의 I / O (입력 및 출력) 단자 세트 (2 개의 커플 (4) 입력 단자 및 2 개의 커플 (4) 출력 단자)가 있습니다. 이 이중 채널 솔리드 스테이트 릴레이의 단자는 플러그인이 설치되어 있으며 플러그인 배선 콜드 프레스 단자를 통해 외부 회로에 삽입 할 수 있습니다. 솔리드 스테이트 릴레이의 각 I / O 단자 세트는 서로 다른 입력 장치, 출력 부하 및 전원 공급 장치에 연결됩니다. 그리고 두 I / O 회로는 서로 독립적입니다. LED는이 솔리드 스테이트 릴레이의 작동 상태를 보여줍니다. 이 솔리드 스테이트 릴레이는 두 개의 솔리드 스테이트 릴레이의 기능을 구현할 수 있으므로 설치 공간에 대한 엄격한 요구 사항이있는 장비에 사용할 수 있습니다.

참고 : 설치 및 사용하기 전에 듀얼 채널 솔리드 스테이트 릴레이의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

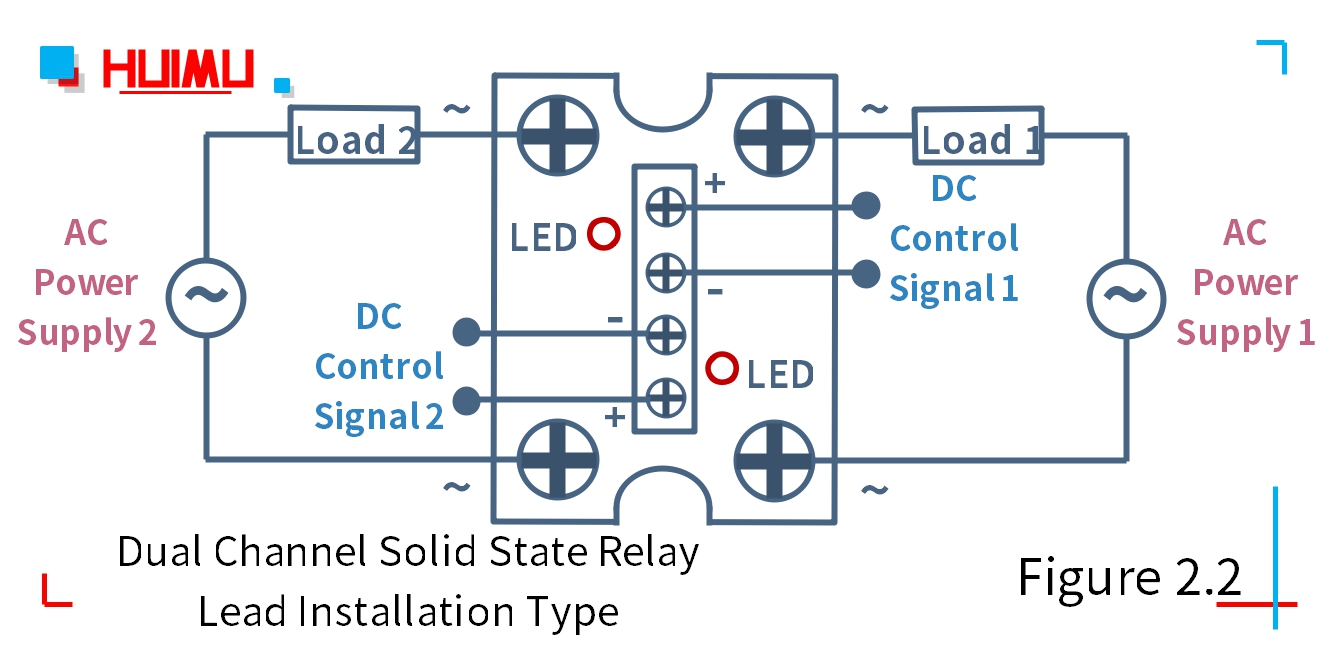

2.2 리드 설치 유형

MGR-1D4840-2T 시리즈

이중 채널 DC-AC 솔리드 스테이트 릴레이에는 8 개의 단자 또는 2 개의 I / O (입력 및 출력) 단자 세트 (2 개의 커플 (4) 입력 단자 및 2 개의 커플 (4) 출력 단자)가 있습니다. 이 이중 채널 솔리드 스테이트 릴레이의 단자는 리드가 설치되어 있으며 리드 또는 Y 형 배선 콜드 프레스 단자를 통해 외부 회로에 나사로 연결할 수 있습니다. 솔리드 스테이트 릴레이의 각 I / O 단자 세트는 서로 다른 입력 장치, 출력 부하 및 전원 공급 장치에 연결됩니다. 그리고 두 I / O 회로는 서로 독립적입니다. LED는이 솔리드 스테이트 릴레이의 작동 상태를 보여줍니다. 이 솔리드 스테이트 릴레이는 두 개의 솔리드 스테이트 릴레이의 기능을 구현할 수 있으므로 설치 공간에 대한 엄격한 요구 사항이있는 장비에 사용할 수 있습니다.

참고 : 설치 및 사용하기 전에 듀얼 채널 솔리드 스테이트 릴레이의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

§3. 5 채널 솔리드 스테이트 릴레이 배선 방법

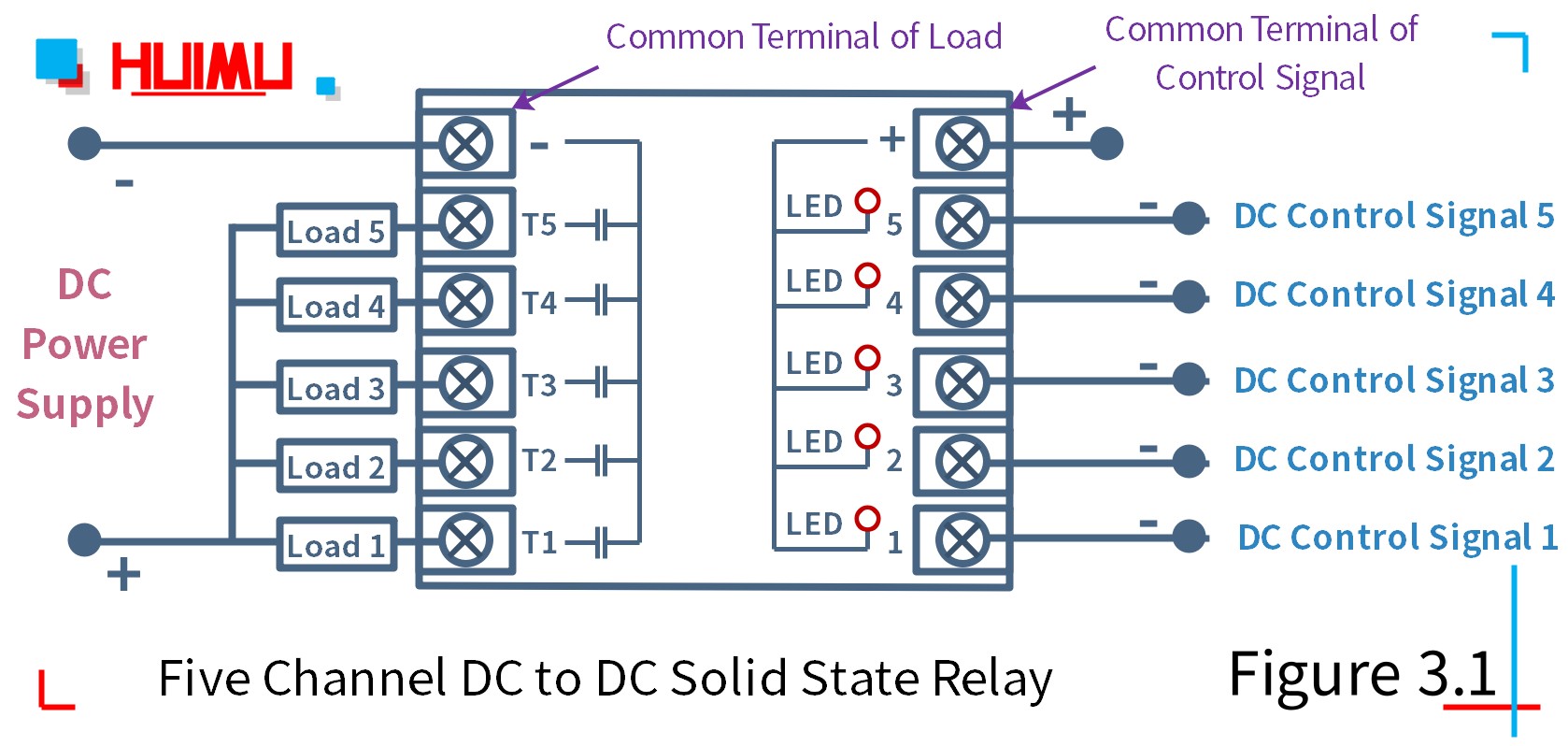

3.1 5 채널 DC-DC 솔리드 스테이트 릴레이

ST5-5DD 시리즈.

5 채널 솔리드 스테이트 릴레이에는 12 개의 터미널 (5 세트의 I / O (입력 및 출력) 터미널과 2 개의 공통 터미널)이 있습니다. 이 이중 채널 솔리드 스테이트 릴레이의 단자는 나사로 설치됩니다. 솔리드 스테이트 릴레이의 각 입력 및 출력 단자 세트는 서로 다른 입력 장치 및 부하에 연결됩니다. 그리고 각 I / O 회로는 서로 독립적입니다. 5 개의 입력 단자는 서로 다른 DC 제어 장치에 연결됩니다. 5 개의 출력 단자는 동일한 DC 전원 공급 장치에 연결됩니다. LED는이 솔리드 스테이트 릴레이의 작동 상태를 보여줍니다. 이 무 접점 릴레이는 5 개의 무 접점 릴레이의 기능을 구현할 수있어 설치 공간이 엄격한 장비에 사용할 수 있습니다.

참고 : 설치 및 사용하기 전에 5 채널 솔리드 스테이트 릴레이의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.

3.2 5 채널 DC-AC 솔리드 스테이트 릴레이

PN5-10DA 시리즈

5 채널 솔리드 스테이트 릴레이에는 12 개의 터미널 (5 세트의 I / O (입력 및 출력) 터미널과 2 개의 공통 터미널)이 있습니다. 이 이중 채널 솔리드 스테이트 릴레이의 단자는 나사로 설치됩니다. 솔리드 스테이트 릴레이의 각 입력 및 출력 단자 세트는 서로 다른 입력 장치 및 부하에 연결됩니다. 그리고 각 I / O 회로는 서로 독립적입니다. 5 개의 입력 단자는 서로 다른 DC 제어 장치에 연결됩니다. 5 개의 출력 단자는 동일한 AC 전원 공급 장치에 연결됩니다. LED는이 솔리드 스테이트 릴레이의 작동 상태를 보여줍니다. 이 무 접점 릴레이는 5 개의 무 접점 릴레이의 기능을 구현할 수있어 설치 공간이 엄격한 장비에 사용할 수 있습니다.

참고 : 설치 및 사용하기 전에 5 채널 솔리드 스테이트 릴레이의 사양 (예 : 입력 전류, 입력 전압, 출력 전류, 출력 전압 등)이 애플리케이션의 요구 사항을 충족하는지 확인하십시오.
