MGR-3 系列
面板固态继电器

MGR-3 系列 面板固态继电器

【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】

介绍


MGR-3系列“三相交流面板安装固态继电器”使用标准型封装(矩形,可控硅作为输出组件)。根据输入输出形式,它分为MGR-3032系列(直流输入-交流输出)和MGR-3A系列(交流输入-交流输出)。过零型固态继电器的控制电压为3~32VDC,随机型固态继电器的控制电压为4~8VDC。

选型

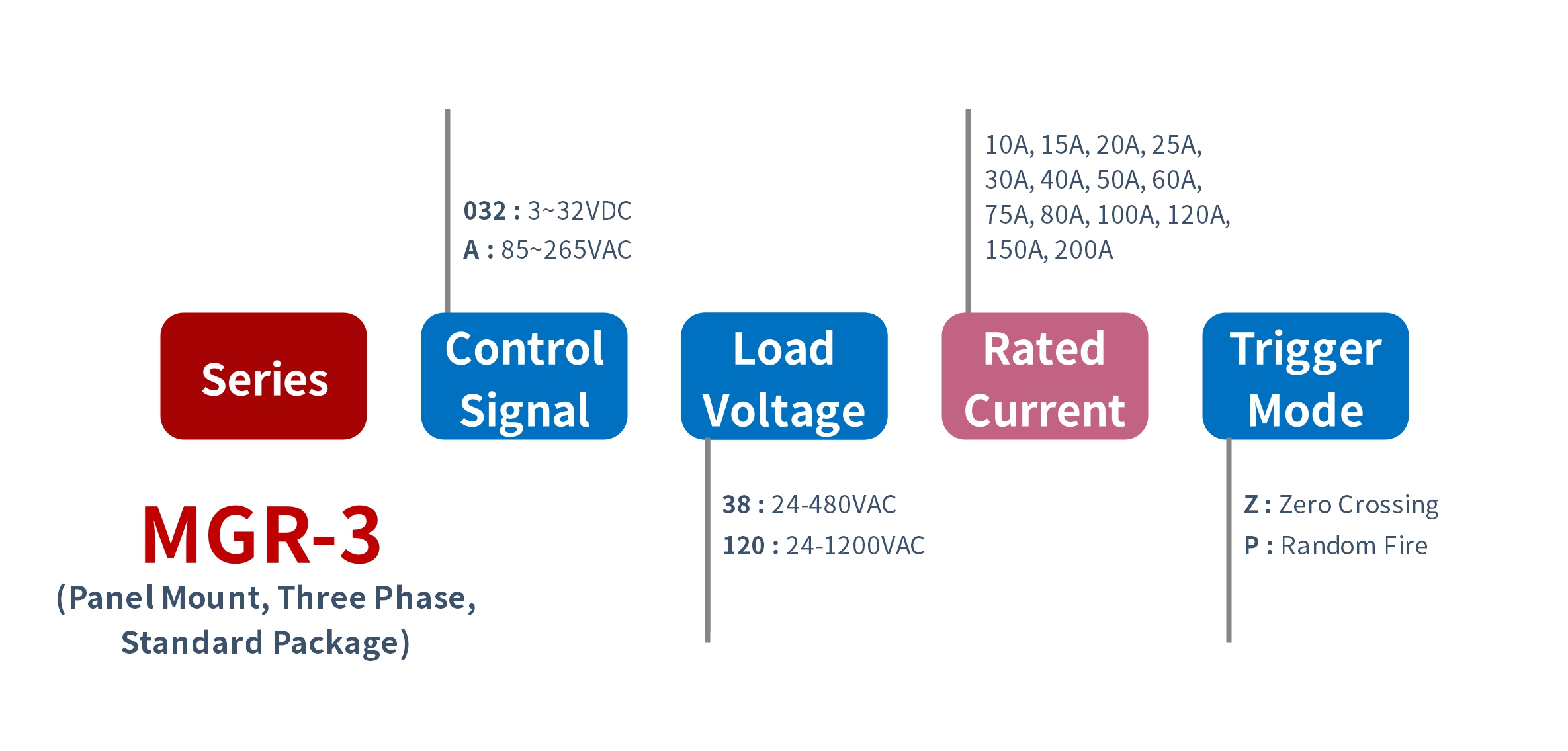

选型 MGR-3 系列 面板固态继电器

MGR-3 (面板安装,三相,标准型)
  - [控制信号] {-032 (3~32VDC); -A (85~265VAC)}
  - [负载电压] {-38 (24-480VAC); -120 (24-1200VAC)}
  - [额定电流]
  - [触发模式] {-Z(过零触发); -P(随机导通)}

参数

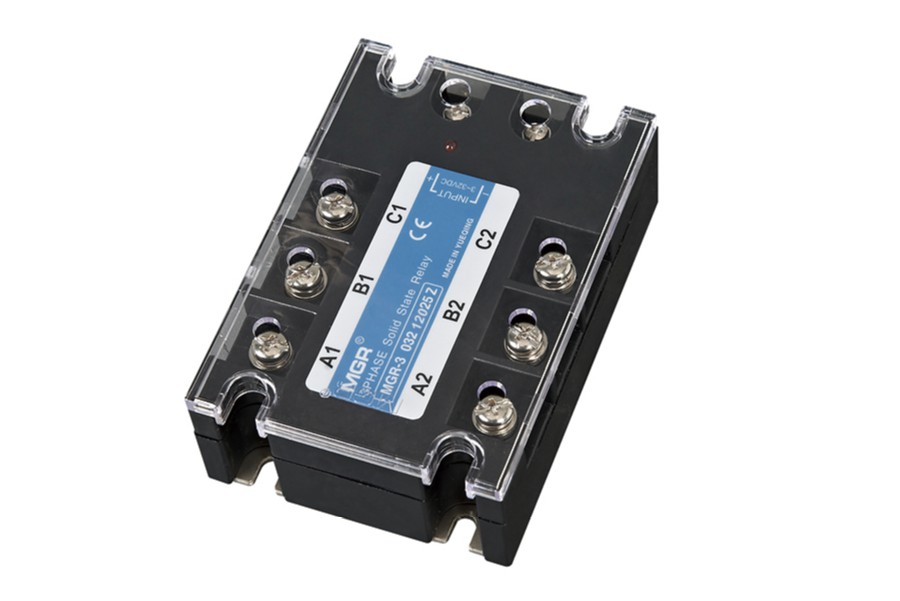

MGR-3032 系列 (DC to AC) img

MGR-3032 系列(直流输入-交流输出)

控制电压:  过零型:3~32VDC (例如3VDC,5VDC,9VDC,12VDC,18VDC,24VDC,32VDC或定制的控制电压);随机型:4~8VDC
控制电流:  超低输入电流, ≤20mA
负载电压:  三相24〜480VAC(例如24VAC,48VAC,110VAC/120VAC,220VAC/230VAC,380VAC,415VAC,480VAC或定制的控制电压)
负载电流:  10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A, 120A, 150A, 200A
尺寸和安装:  105mm*74mm*33mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

MGR-3032 系列 (DC to AC, High Voltage) img

MGR-3032 系列(直流输入-交流输出,高压)

控制电压:  过零型:3~32VDC (例如3VDC,5VDC,9VDC,12VDC,18VDC,24VDC,32VDC或定制的控制电压);随机型:4~8VDC
控制电流:  超低输入电流, ≤20mA
负载电压:  三相24〜1200VAC(例如24VAC,36VAC,48VAC,110VAC/120VAC,220VAC/230VAC,265VAC,415VAC,440VAC,1200VAC或定制的控制电压)
负载电流:  10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A, 120A, 150A, 200A
尺寸和安装:  105mm*74mm*33mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

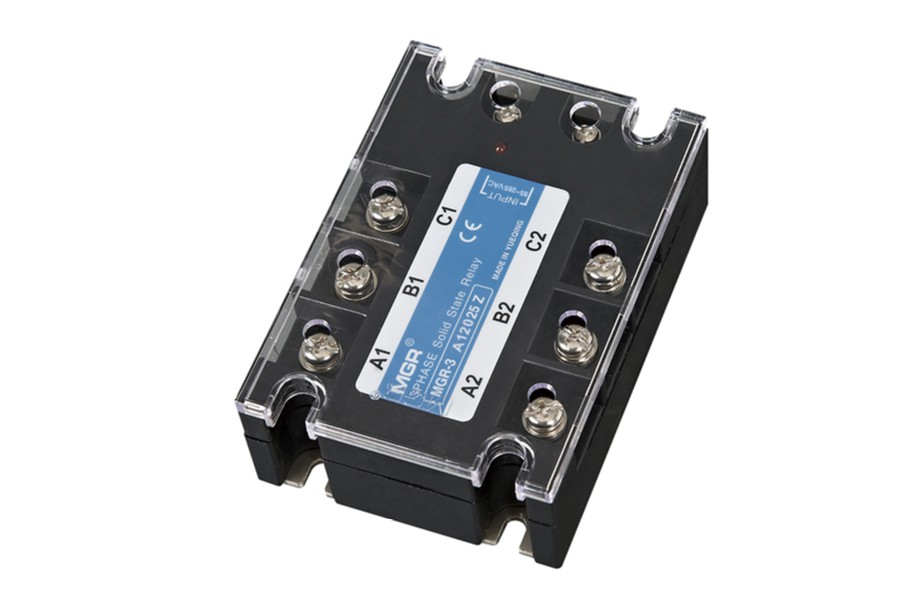

MGR-3A 系列 (AC to AC) img

MGR-3A 系列 (交流输入-交流输出)

控制电压:  85~265VAC (例如85VAC,100VAC,110VAC/120VAC,200VAC,220VAC/230VAC,240VAC,265VAC或定制的控制电压)
控制电流:  超低输入电流, ≤20mA
负载电压:  三相24〜480VAC(例如24VAC,36VAC,48VAC,110VAC/120VAC,220VAC/230VAC,415VAC,480VAC或定制的控制电压)
负载电流:  10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A, 120A, 150A, 200A
尺寸和安装:  105mm*74mm*33mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

MGR-3A 系列 (AC to AC, High Voltage) img

MGR-3A 系列(交流输入-交流输出,高压)

控制电压:  85~265VAC (例如85VAC,100VAC,110VAC/120VAC,200VAC,220VAC/230VAC,240VAC,265VAC或定制的控制电压)
控制电流:  超低输入电流, ≤20mA
负载电压:  三相24〜1200VAC(例如24VAC,36VAC,48VAC,110VAC/120VAC,220VAC/230VAC,415VAC,440VAC,460VAC,1200VAC或定制的控制电压)
负载电流:  10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A, 120A
尺寸和安装:  105mm*74mm*33mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

功能


● TRIAC作为输出组件可用于性能可靠的商业或重工业应用
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 通过LED显示输出状态
● 标准输出RC缓冲电路
● 透明罩壳可提供额外保护

尺寸和电路接线图

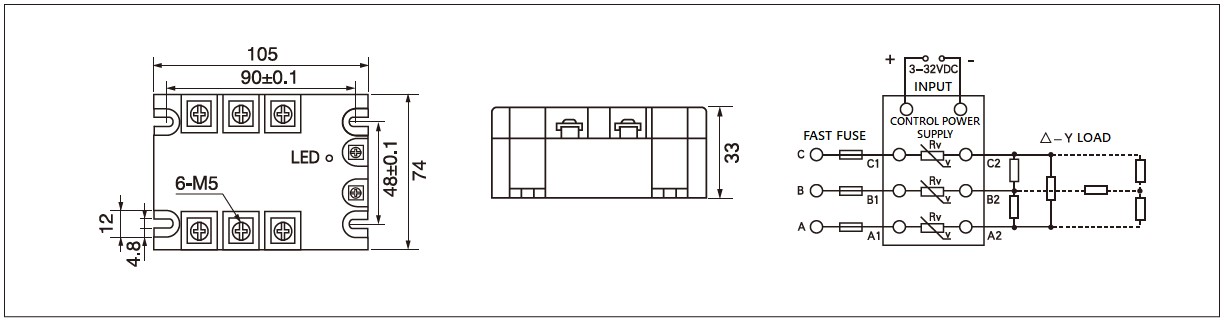

MGR-3032 系列 面板固态继电器

MGR-3032 系列 面板固态继电器 DC-AC Diagram

DC-AC

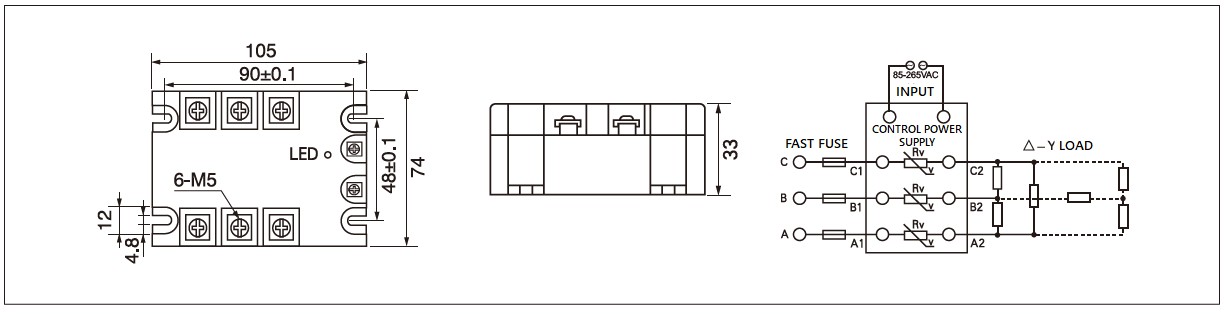

MGR-3A 系列 面板固态继电器

MGR-3A 系列 面板固态继电器 AC-AC Diagram

AC-AC

应用


● 需要电子开关的各种商业和工业设备,特别是但不限于空调,打包机,家用电器,加热或冷却设备,专业食品设备,医疗机器,远程控制系统,汽车,照明系统,运动控制系统,数控机械。

注意事项和常见问题解答


● 如果负载电流为10A,则必须配备散热器。 如果负载电流为40A或更高,则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时,请务必将压敏电阻与输出端子并联,其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别?
面板型固态继电器(或设备型,螺钉安装型)需要固定在金属基板或散热器上,并由散热片或风冷散热器进行冷却。PCB固态继电器(或引脚安装类型)具有行业标准的引脚配置,可以直接安装到印刷电路板上,使用自然散热即可,无需散热器。与面板型相比,PCB型具有更小的安装尺寸和更大的功率密度。
● 标准型(TRIAC输出)和工业型(反并联SCR输出)有什么区别?
对于交流电阻负载,两者之差很小。
对于电感性或电容性交流负载,当固态继电器在导通状态下关闭时,由于电流和电压的相位不一致,会产生大的电压上升速率dv/dt(换向dv/dt)。这种dv/dt会影响双向可控硅TRIAC的输出效率,甚至会损坏双向可控硅,但是换向dv/dt对反并联单向可控硅的影响很小。因此,对于电感或电容较大的交流负载,更适合选择工业级固态继电器。
● 过零触发和随机导通有什么区别?
根据触发时机的不同,固态继电器的触发模式可以分为“过零触发”(或零交叉导通)和“随机导通”(或随机触发)。当“过零触发固态继电器”接收到控制信号时,它将在负载电压经过“过零点”(这不是电压点,实际上是一个大约±15V的电压区域)之后切换负载,这有助于减少电磁干扰,射频干扰以及脉冲电流;“随机导通固态继电器”会在收到控制信号后立即(几毫秒内)立即切换负载,因此它更适合对延迟要求较高的应用。

我们提供的所有常规型号


● MGR-3032 系列(三相,直流输入-交流输出)

负载电压24-480VAC,过零触发

  • MGR-30323810Z
  • MGR-30323815Z
  • MGR-30323820Z
  • MGR-30323825Z
  • MGR-30323830Z
  • MGR-30323840Z
  • MGR-30323850Z
  • MGR-30323860Z
  • MGR-30323875Z
  • MGR-30323880Z
  • MGR-303238100Z
  • MGR-303238120Z
  • MGR-303238150Z
  • MGR-303238200Z

负载电压24-1200VAC,过零触发

  • MGR-303212010Z
  • MGR-303212015Z
  • MGR-303212020Z
  • MGR-303212025Z
  • MGR-303212030Z
  • MGR-303212040Z
  • MGR-303212050Z
  • MGR-303212060Z
  • MGR-303212075Z
  • MGR-303212080Z
  • MGR-3032120100Z
  • MGR-3032120120Z
  • MGR-3032120150Z
  • MGR-3032120200Z

● MGR-3A 系列(三相,交流输入-交流输出)

负载电压24-480VAC,过零触发

  • MGR-3A3810Z
  • MGR-3A3815Z
  • MGR-3A3820Z
  • MGR-3A3825Z
  • MGR-3A3830Z
  • MGR-3A3840Z
  • MGR-3A3850Z
  • MGR-3A3860Z
  • MGR-3A3875Z
  • MGR-3A3880Z
  • MGR-3A38100Z
  • MGR-3A38120Z
  • MGR-3A38150Z
  • MGR-3A38200Z

负载电压24-1200VAC,过零触发

  • MGR-3A12010Z
  • MGR-3A12015Z
  • MGR-3A12020Z
  • MGR-3A12025Z
  • MGR-3A12030Z
  • MGR-3A12040Z
  • MGR-3A12050Z
  • MGR-3A12060Z
  • MGR-3A12075Z
  • MGR-3A12080Z
  • MGR-3A120100Z
  • MGR-3A120120Z
  • MGR-3A120150Z
  • MGR-3A120200Z

*可提供定制型号,请随时与我们联系。

提示

1)选择固态继电器/固态模块的额定电流时,请考虑相应的降额系数。
2)您可以访问资源页以查看和下载文件。
3)您可以访问产品页以查看和了解其他产品。
4)您可以访问信息页来查看和了解固态继电器/固态模块的知识。
