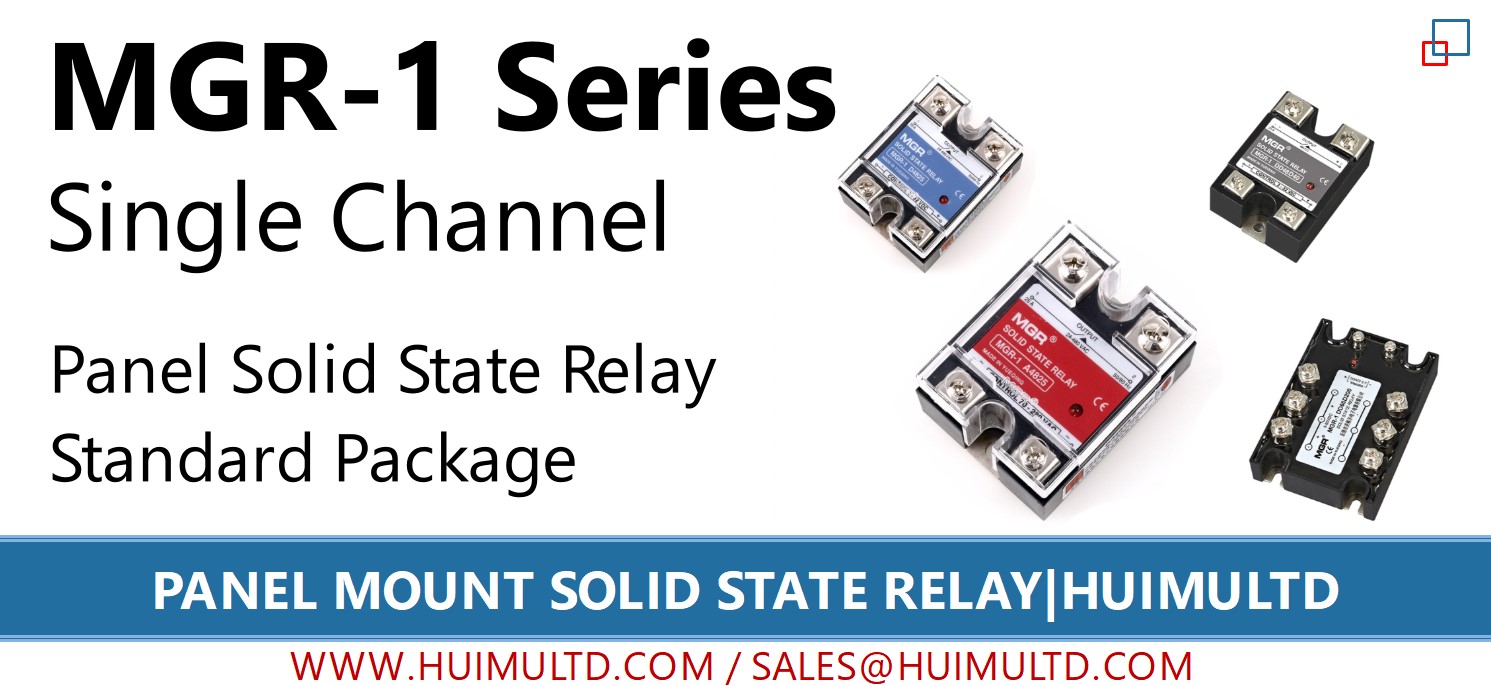

MGR-1 系列
面板固态继电器

MGR-1 系列 面板固态继电器

【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】

介绍


MGR-1系列1路/单通道面板固态继电器使用标准型封装(矩形,可控硅作为输出组件)。根据负载电源的不同,分为MGR-1系列单路直流面板安装固态继电器,MGR-1系列单相交流面板安装固态继电器。根据输入输出形式的不同,MGR-1系列可分为MGR-1DD系列(直流输入-直流输出),MGR-1AD系列(交流输入-直流输出),MGR-1D系列(直流输入-交流输出),MGR-1A系列(交流输入-交流输出)。根据触发方式的不同,MGR-1系列固态继电器可分为MGR-1系列过零触发型固态继电器(或零交叉型固态继电器)和MGR-1系列随机导通型固态继电器(或随机型固态继电器)。通常,MGR-1交流固态继电器默认情况下为过零型。随机型固态继电器的型号末尾会加上“P”,例如MGR-1D48-40P。

选型


选型 MGR-1 系列 面板固态继电器

MGR-1 (面板安装,单通道,标准型)
  - [输入输出方式] {-DD(DC-DC,单路);-AD(AD-DC,单路);-D(DC-AC,单相);-A(AC-AC,单相)}
  - [负载电压]
  - [额定电流]
  - [功能] {-Z (过零触发); -P (随机导通)}

参数


MGR-1DD 系列 (DC to DC) img

MGR-1DD系列(直流输入-直流输出)

控制电压:  3~32VDC (例如3VDC,5VDC,9VDC,12VDC,18VDC,24VDC,32VDC或定制的控制电压)
控制电流:  低输入电流, ≤40mA
负载电压:  单路5〜48VDC(例如5VDC,6VDC,8VDC,9VDC,12VDC,18VDC,24VDC,36VDC,42VDC,48VDC或定制电压)
负载电流:  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 150A, 180A
尺寸和安装:  57.4mm*44.8mm*28mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

MGR-1DD 系列 (DC to DC, Large Current) img

MGR-1DD系列(直流输入-直流输出,大电流)

控制电压:  3~32VDC (例如3VDC,5VDC,9VDC,12VDC,18VDC,24VDC,32VDC或定制的控制电压)
控制电流:  低输入电流, ≤40mA
负载电压:  单路5〜60VDC(例如5VDC,9VDC,12VDC,18VDC,24VDC,36VDC,48VDC,55VDC,60VDC或定制电压)
负载电流:  200A, 300A, 400A, 600A
尺寸和安装:  105mm*74mm*33mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

MGR-1AD 系列 (AC to DC) img

MGR-1AD系列(交流输入-直流输出)

控制电压:  70-280VAC (例如85VAC,100VAC,110VAC/120VAC,200VAC,220VAC/230VAC,240VAC或定制的控制电压)
控制电流:  超低输入电流, ≤10mA
负载电压:  单路5-120VDC(例如5VDC,12VDC,24VDC,36VDC,72VDC,84VDC,96VDC,120VDC或定制电压)
负载电流:  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 120A, 150A
尺寸和安装:  57.4mm*44.8mm*28mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

MGR-1D 系列 (DC to AC) img

MGR-1D系列(直流输入-交流输出)

控制电压:  3~32VDC (例如3VDC,9VDC,12VDC,24VDC,32VDC或定制的控制电压)
控制电流:  超低输入电流, ≤10mA
负载电压:  单相24〜480VAC(例如24VAC,48VAC,110VAC,230VAC,380VAC,480VAC或定制电压)
负载电流:  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 120A, 150A
尺寸和安装:  57.4mm*44.8mm*28mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

MGR-1A 系列 img

MGR-1A系列(交流输入-交流输出)

控制电压:  85~265VAC (例如100VAC,110VAC/120VAC,200VAC,220VAC/230VAC,240VAC或定制的控制电压)
控制电流:  超低输入电流, ≤10mA
负载电压:  单相24〜480VAC(例如24VAC,48VAC,110VAC,230VAC,380VAC,480VAC或定制电压)
负载电流:  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 120A, 150A
尺寸和安装:  57.4mm*44.8mm*28mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

功能


MGR-1DD 系列

● 直流固态继电器易于并联,适用于大电流应用
● 低输出断态漏电流
● 低阻抗MOSFET作为输出组件,可将总功耗降至最低
● 适用于电阻性负载和电感性负载(电机和EMR/电磁线圈等电感性负载必须配备抑制二极管)
● 通过LED显示输出状态
● 标准输出RC缓冲电路
● 透明罩壳可提供额外保护

MGR-1AD 系列

● 低输出断态漏电流
● 低阻抗MOSFET作为输出组件,可将总功耗降至最低
● 适用于电阻性负载和电感性负载(电机和EMR/电磁线圈等电感性负载必须配备抑制二极管)
● 通过LED显示输出状态
● 标准输出RC缓冲电路
● 透明罩壳可提供额外保护

MGR-1D 系列

● TRAIC作为输出组件可用于性能可靠的商业或重工业应用
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 过零触发(电阻性负载)或随机导通(感性负载或相位控制)
● 通过LED显示输出状态
● 标准输出RC缓冲电路
● 透明罩壳可提供额外保护

MGR-1A 系列

● TRAIC作为输出组件可用于性能可靠的商业或重工业应用
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 过零触发(电阻性负载)或随机导通(感性负载或相位控制)
● 通过LED显示输出状态
● 标准输出RC缓冲电路
● 透明罩壳可提供额外保护

尺寸和电路接线图


MGR-1DD系列面板固态继电器

MGR-1DD 系列 面板固态继电器 Diagram

直流输入-直流输出

MGR-1DD 系列 面板固态继电器 large current Diagram

直流输入-直流输出,大电流

MGR-1AD系列面板固态继电器

MGR-1AD 系列 面板固态继电器 Diagram

交流输入-直流输出

MGR-1D系列面板固态继电器

MGR-1D 系列 面板固态继电器 Zero-Crossing Diagram

直流输入-交流输出,过零触发

MGR-1D 系列 面板固态继电器 Random-Fire Diagram

直流输入-交流输出,随机导通

MGR-1A系列面板固态继电器

MGR-1A 系列 面板固态继电器 Diagram

交流输入-交流输出

应用


● 需要电子开关的各种商业和工业设备,特别是但不限于空调,打包机,家用电器,加热或冷却设备,专业食品设备,医疗机器,远程控制系统,汽车,照明系统,运动控制系统,数控机械。

注意事项和常见问题解答


● 如果负载电流为10A,则必须配备散热器。 如果负载电流为40A或更高,则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时,请务必将压敏电阻与输出端子并联,其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别?
T面板型固态继电器(或设备型,螺钉安装型)需要固定在金属基板或散热器上,并由散热片或风冷散热器进行冷却。PCB固态继电器(或引脚安装类型)具有行业标准的引脚配置,可以直接安装到印刷电路板上,使用自然散热即可,无需散热器。与面板型相比,PCB型具有更小的安装尺寸和更大的功率密度。
● 标准型(TRIAC输出)和工业型(反并联SCR输出)有什么区别?
对于交流电阻负载,两者之差很小。
对于电感性或电容性交流负载,当固态继电器在导通状态下关闭时,由于电流和电压的相位不一致,会产生大的电压上升速率dv/dt(换向dv/dt)。这种dv/dt会影响双向可控硅TRIAC的输出效率,甚至会损坏双向可控硅,但是换向dv/dt对反并联单向可控硅的影响很小。因此,对于电感或电容较大的交流负载,更适合选择工业级固态继电器。
● 过零触发和随机导通有什么区别?
根据触发时机的不同,固态继电器的触发模式可以分为“过零触发”(或零交叉导通)和“随机导通”(或随机触发)。当“过零触发固态继电器”接收到控制信号时,它将在负载电压经过“过零点”(这不是电压点,实际上是一个大约±15V的电压区域)之后切换负载,这有助于减少电磁干扰,射频干扰以及脉冲电流;“随机导通固态继电器”会在收到控制信号后立即(几毫秒内)立即切换负载,因此它更适合对延迟要求较高的应用。

我们提供的所有常规型号


● MGR-1DD系列(单通道,直流输入-直流输出)

负载电压 5-48VDC

  • MGR-1DD48D10
  • MGR-1DD48D20
  • MGR-1DD48D25
  • MGR-1DD48D30
  • MGR-1DD48D40
  • MGR-1DD48D50
  • MGR-1DD48D60
  • MGR-1DD48D75
  • MGR-1DD48D80
  • MGR-1DD48D90
  • MGR-1DD48D100
  • MGR-1DD48D150
  • MGR-1DD48D180

负载电压 5-60VDC

  • MGR-1DD60D10
  • MGR-1DD60D20
  • MGR-1DD60D25
  • MGR-1DD60D30
  • MGR-1DD60D40
  • MGR-1DD60D50
  • MGR-1DD60D60
  • MGR-1DD60D75
  • MGR-1DD60D80
  • MGR-1DD60D90
  • MGR-1DD60D100
  • MGR-1DD60D150
  • MGR-1DD60D180

负载电压 5-110VDC

  • MGR-1DD110D150
  • MGR-1DD110D200
  • MGR-1DD110D300
  • MGR-1DD110D400
  • MGR-1DD110D500
  • MGR-1DD110D600
  • MGR-1DD110D800

负载电压 5-220VDC

  • MGR-1DD220D10
  • MGR-1DD220D20
  • MGR-1DD220D25
  • MGR-1DD220D30
  • MGR-1DD220D40
  • MGR-1DD220D50
  • MGR-1DD220D60
  • MGR-1DD220D75
  • MGR-1DD220D80
  • MGR-1DD220D90
  • MGR-1DD220D100
  • MGR-1DD220D120

负载电压 5-60VDC, 大电流

● MGR-1AD系列(单通道,交流输入-直流输出)

负载电压 5-120VDC

  • MGR-1AD12D10
  • MGR-1AD12D20
  • MGR-1AD12D25
  • MGR-1AD12D30
  • MGR-1AD12D40
  • MGR-1AD12D50
  • MGR-1AD12D60
  • MGR-1AD12D75
  • MGR-1AD12D80
  • MGR-1AD12D90
  • MGR-1AD12D100
  • MGR-1AD12D150

负载电压 5-220VDC

  • MGR-1AD22D10
  • MGR-1AD22D20
  • MGR-1AD22D25
  • MGR-1AD22D30
  • MGR-1AD22D40
  • MGR-1AD22D50
  • MGR-1AD22D60
  • MGR-1AD22D75
  • MGR-1AD22D80
  • MGR-1AD22D90
  • MGR-1AD22D100

● MGR-1D系列(单相,直流输入-交流输出)

负载电压 24-480VAC, 过零触发

  • MGR-1D4810
  • MGR-1D4820
  • MGR-1D4825
  • MGR-1D4830
  • MGR-1D4840
  • MGR-1D4850
  • MGR-1D4860
  • MGR-1D4875
  • MGR-1D4880
  • MGR-1D4890
  • MGR-1D48100
  • MGR-1D48120
  • MGR-1D48150

负载电压 24-690VAC, 过零触发

  • MGR-1D6910
  • MGR-1D6920
  • MGR-1D6925
  • MGR-1D6930
  • MGR-1D6940
  • MGR-1D6950
  • MGR-1D6960
  • MGR-1D6975
  • MGR-1D6980
  • MGR-1D6990
  • MGR-1D69100
  • MGR-1D6969
  • MGR-1D69150

负载电压 24-1200VAC, 过零触发

  • MGR-1D12010
  • MGR-1D12020
  • MGR-1D12025
  • MGR-1D12030
  • MGR-1D12040
  • MGR-1D12050
  • MGR-1D12060
  • MGR-1D12075
  • MGR-1D12080
  • MGR-1D12090
  • MGR-1D120100
  • MGR-1D120120
  • MGR-1D120150

负载电压 24-480VAC, 随机导通

  • MGR-1D4810P
  • MGR-1D4820P
  • MGR-1D4825P
  • MGR-1D4830P
  • MGR-1D4840P
  • MGR-1D4850P
  • MGR-1D4860P
  • MGR-1D4875P
  • MGR-1D4880P
  • MGR-1D4890P
  • MGR-1D48100P
  • MGR-1D48120P
  • MGR-1D48150P

负载电压 24-690VAC, 随机导通

  • MGR-1D6910P
  • MGR-1D6920P
  • MGR-1D6925P
  • MGR-1D6930P
  • MGR-1D6940P
  • MGR-1D6950P
  • MGR-1D6960P
  • MGR-1D6975P
  • MGR-1D6980P
  • MGR-1D6990P
  • MGR-1D69100P
  • MGR-1D6969P
  • MGR-1D69150P

负载电压 24-1200VAC, 随机导通

  • MGR-1D12010P
  • MGR-1D12020P
  • MGR-1D12025P
  • MGR-1D12030P
  • MGR-1D12040P
  • MGR-1D12050P
  • MGR-1D12060P
  • MGR-1D12075P
  • MGR-1D12080P
  • MGR-1D12090P
  • MGR-1D120100P
  • MGR-1D120120P
  • MGR-1D120150P

● MGR-1A系列(单相,交流输入-交流输出)

负载电压 24-480VAC, 过零触发

  • MGR-1A4810
  • MGR-1A4820
  • MGR-1A4825
  • MGR-1A4830
  • MGR-1A4840
  • MGR-1A4850
  • MGR-1A4860
  • MGR-1A4875
  • MGR-1A4880
  • MGR-1A4890
  • MGR-1A48100
  • MGR-1A48120
  • MGR-1A48150

负载电压 24-690VAC, 过零触发

  • MGR-1A6910
  • MGR-1A6920
  • MGR-1A6925
  • MGR-1A6930
  • MGR-1A6940
  • MGR-1A6950
  • MGR-1A6960
  • MGR-1A6975
  • MGR-1A6980
  • MGR-1A6990
  • MGR-1A69100
  • MGR-1A6969
  • MGR-1A69150

负载电压 24-1200VAC, 过零触发

  • MGR-1A12010
  • MGR-1A12020
  • MGR-1A12025
  • MGR-1A12030
  • MGR-1A12040
  • MGR-1A12050
  • MGR-1A12060
  • MGR-1A12075
  • MGR-1A12080
  • MGR-1A12090
  • MGR-1A120100
  • MGR-1A120120
  • MGR-1A120150

*可提供定制型号,请随时与我们联系。

提示

1)选择固态继电器/固态模块的额定电流时,请考虑相应的降额系数。
2)您可以访问资源页以查看和下载文件。
3)您可以访问产品页以查看和了解其他产品。
4)您可以访问信息页来查看和了解固态继电器/固态模块的知识。
