MGR-3ZK 시리즈
솔리드 스테이트 정류기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
SSR-3ZK 시리즈 세 단계 솔리드 정류기 릴레이에는 정류기 회로 (정류기 기능)와 스위치 회로 (전자 스위치 기능)가 내장되어있어 3 상 AC 전원과 DC 부하에 직접 연결이 가능하고 DC 제어 신호로 제어 할 수 있습니다.

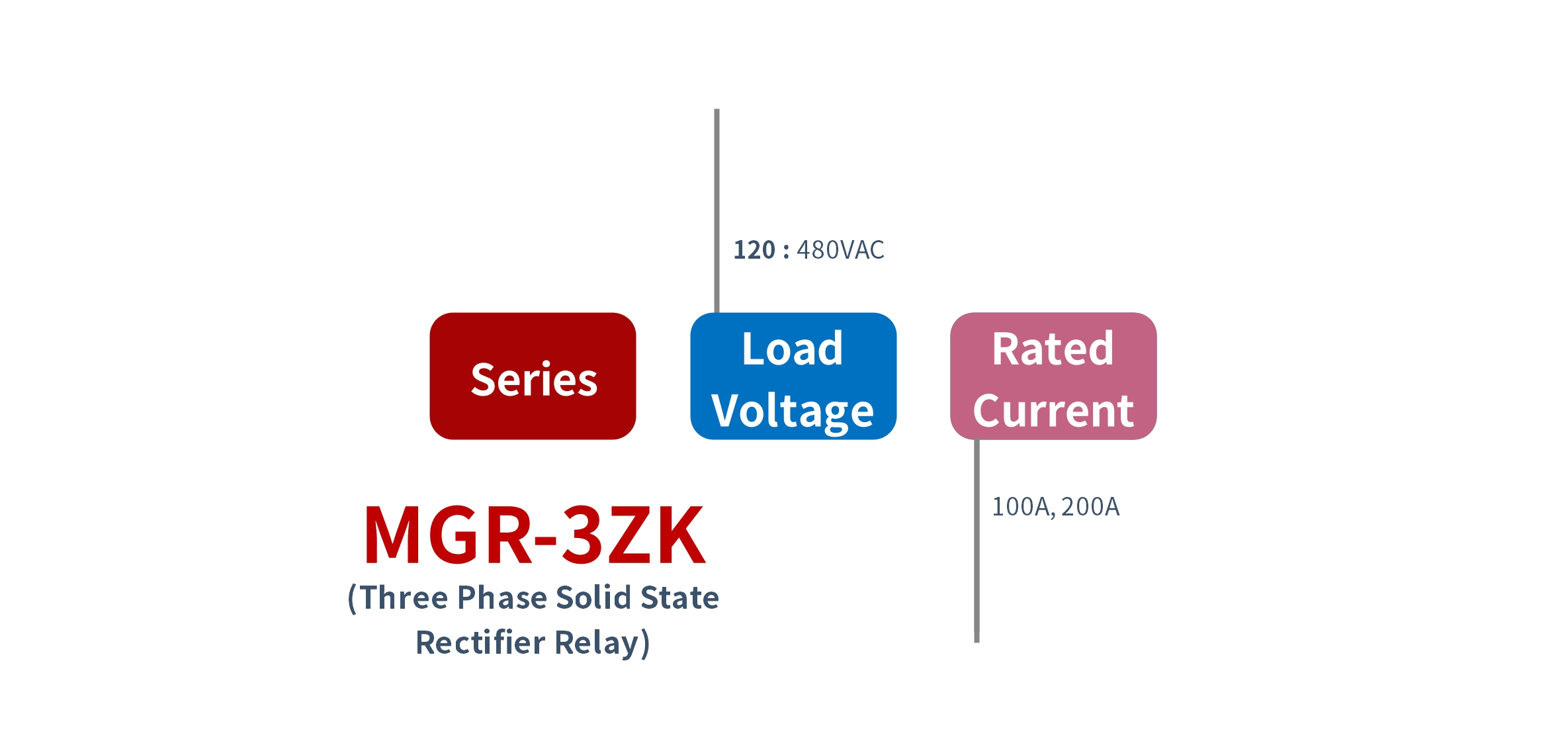

주문 방법

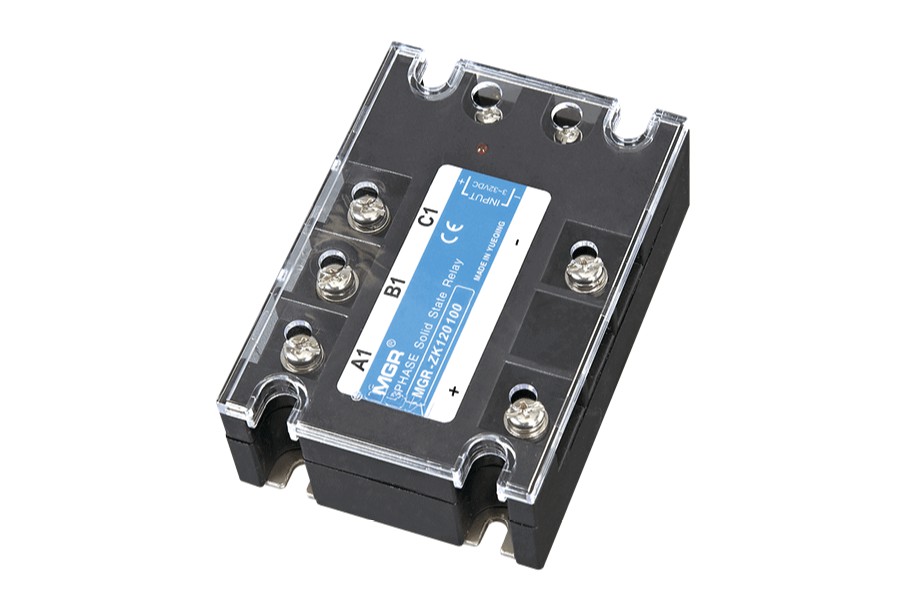

MGR-3ZK (세 단계 솔리드 스테이트 정류기 릴레이)
- [부하 전압] {-120 (480VAC)}
- [정격 전류]매개 변수
MGR-3ZK 시리즈
제어 전압 : 3~32VDC (3VDC, 9VDC, 12VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤20mA
부하 전압 : 세 단계, 24~480VAC (24VAC, 48VAC, 110VAC/120VAC, 220VAC/230VAC, 380VAC, 415VAC, 480VAC, 또는 맞춤형 제어 전압)
부하 전류 : 100A, 200A
크기 및 장착 : 105mm*75mm*33mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이풍모
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
● 낮은 출력 온 상태 전압 강하
● LED를 통해 출력 상태 표시
● 표준 출력 RC 스 너버 회로

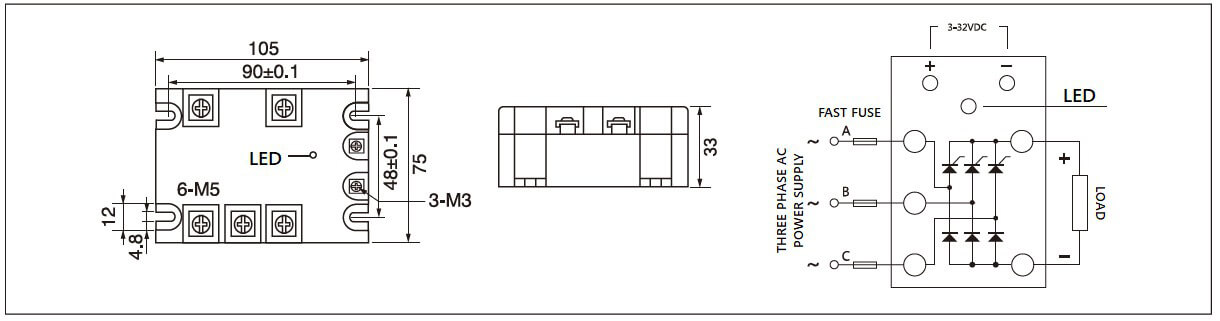

● 빠른 퓨즈치수 및 회로 배선도
MGR-3ZK 시리즈
신청
● 삼상 정류기 및 전자 스위치가 필요한 애플리케이션.
주의 사항 및 FAQ
● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하십시오. 출력 단자 전압 값은 부하 전압의 1.6 ~ 1.9 배입니다.우리가 제공하는 모든 일반 모델
● MGR-3ZK 시리즈 (세 단계)
부하 전압 세 단계 24-480VAC
- MGR-3ZK120-100
- MGR-3ZK120-200
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
