MDQ, MDS 시리즈
솔리드 스테이트 정류기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개

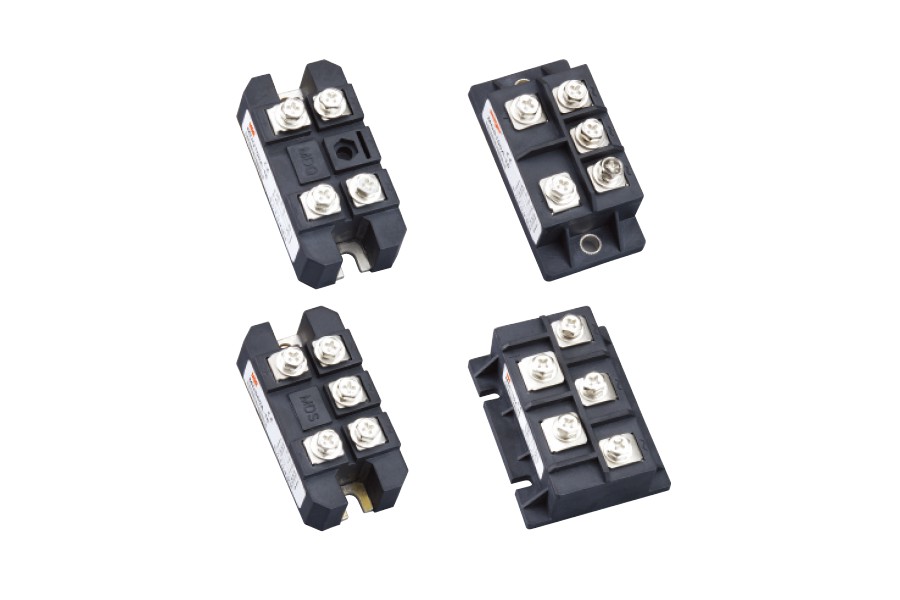

MDQ, MDS 시리즈 단상 / 세 단계 솔리드 스테이트 브리지 정류기 모듈은 다양한 애플리케이션에서 사용할 수 있습니다. MDQ 시리즈는 단상 브리지 정류기 모듈, MDS 시리즈는 세 단계 브리지 정류기 모듈입니다.
주문 방법
[Series] {-MDQ (단상 브리지 정류기 모듈); -MDS (세 단계 브리지 정류기 모듈)}
- [정격 전류]매개 변수
MDQ, MDS 시리즈
부하 전류 : 25A, 55A, 70A, 90A, 110A, 130A, 160A, 200A, 250A, 300A, 400A, 500A, 800A, 1000A
크기 및 장착 : 모양 코드에 따라 해당하는 전체 치수를 얻으려면 여기를 클릭하십시오, 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 모듈풍모
● 절연 전압 2500VAC로 칩과 백플레인 사이의 전기 절연
● 국제 표준 패키지
● "진공 + 수소화 보호"용접 기술
● 낮은 순방향 전압 강하
● 최대 150 ℃의 작동 접합 온도

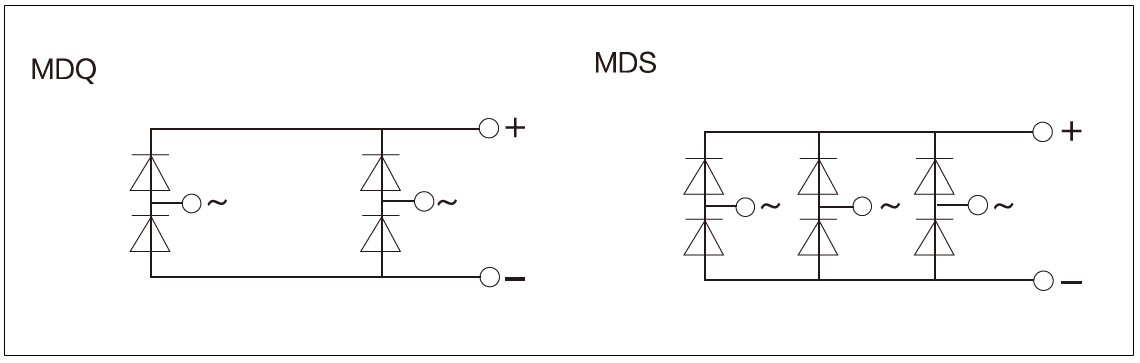

● 컴팩트 한 크기와 가벼운 무게치수 및 회로 배선도
MDQ, MDS 시리즈
신청
● 계기 및 장비의 DC 전원
● PWM 인버터의 입력 정류 전원
● DC 모터의 여자 전원
● 스위칭 전원의 입력 정류 시스템
● 소프트 스타트 커패시터 충전 시스템
● 전기 구동 및 보조 전류
● 인버터 용접기
● DC 전원 충전 시스템주의 사항 및 FAQ
● VRSM=VRRM+200V
● VFM 및 VISOL 외에도, 표의 다른 매개 변수는 Tjm의 테스트 값입니다.우리가 제공하는 모든 일반 모델
● MDQ 시리즈

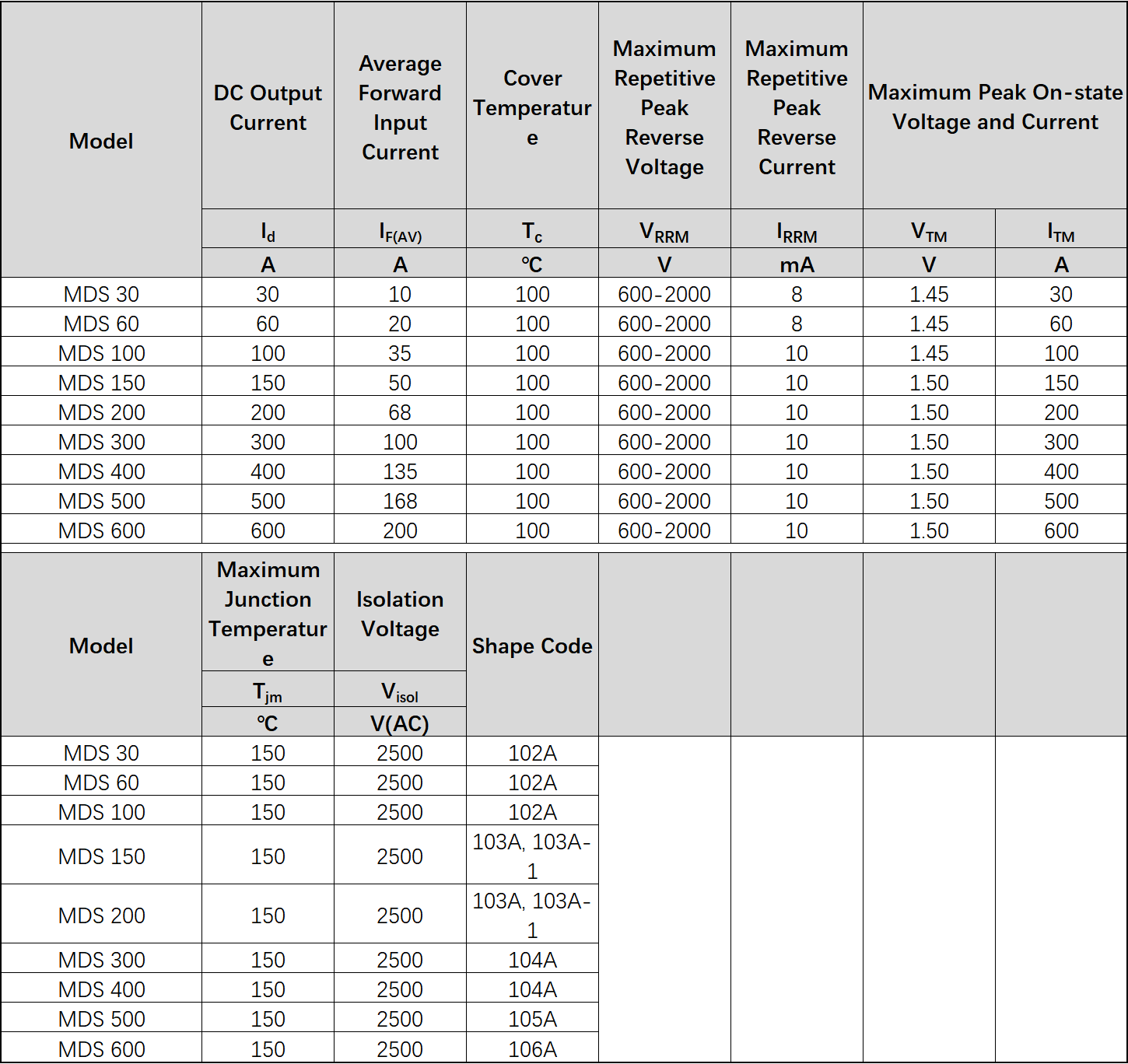

● MDS 시리즈
참고 : 단상 브리지 정류기 모듈 (MDQ); 수입 모델 SKCH, DF, VHF 등에 해당하는 국내 모델은 회로도가 적용됩니다.
세 단계 브리지 정류기 모듈 (MDS); 수입 모델 6RI, RM, DF 등에 해당하는 국내 모델은 회로도의 적용을받습니다.* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
제시 하 다
1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
