모듈의 형상 코드 및 치수
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
솔리드 스테이트 모듈, SSR 모듈, 용접기 (또는 용접기 정류기 모듈) 및 수냉식 모듈을 포함한 모든 모듈의 전체 크기 및 모양 코드를 찾을 수 있습니다. 예를 들어, "102A : 모듈 30-100A", "102A" " 모양 코드이고 & quot; 모듈 30-100A & quot; 이 모양 코드는 부하 전류가 30-100A 인 솔리드 스테이트 모듈 용임을 나타내며 그림은 이러한 솔리드 스테이트 모듈의 자세한 치수를 보여줍니다.
모듈의 형상 코드 및 치수

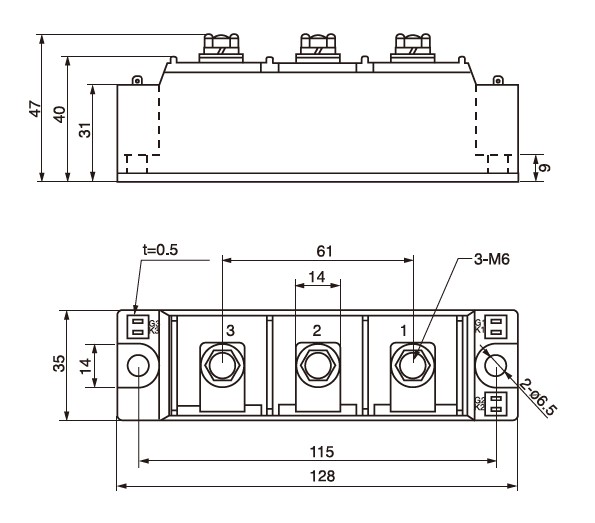

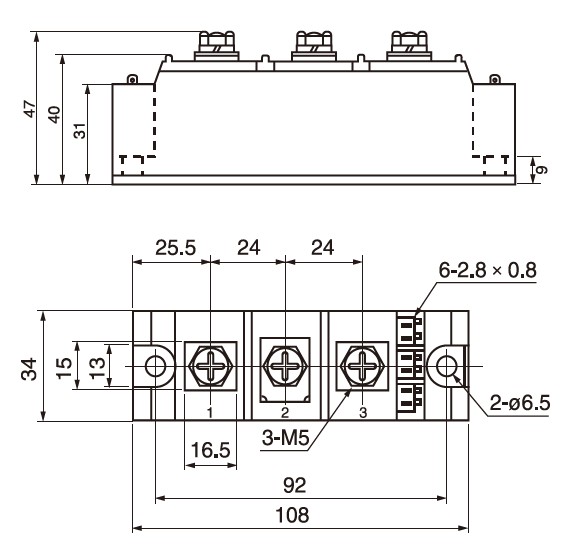

102A:모듈 30-100A
103A:모듈 150-200A
103A-1:모듈 150-200A
104A:모듈 250-400A
105A:모듈 450-600A
100B:용접 기계 200-300A
101B:용접 기계 25-130A
102B:용접 기계 70-160A
103B:용접 기계 70-130A
104B:용접 기계 160-300A
104B-1:용접 기계 160-300A
101F:모듈 25-55A
201F:모듈 25-55A
301F:모듈 130-200A
401F:SSR 500-600A 모듈 200-350A
401F-1:모듈 160-250A
501F:SSR 800-1000A 모듈 400-5000A
701F:SSR, 모듈 600-1000A

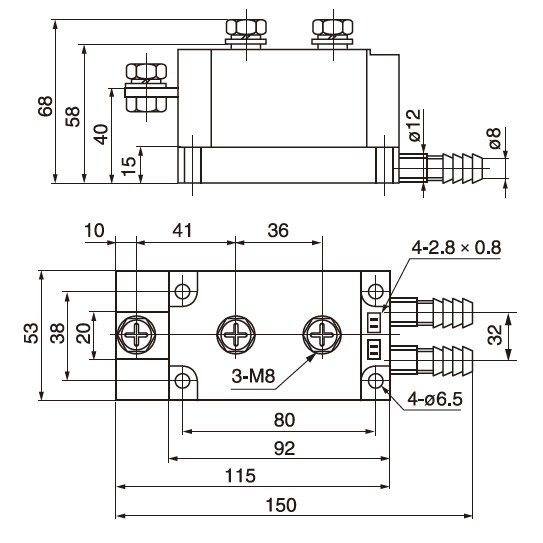

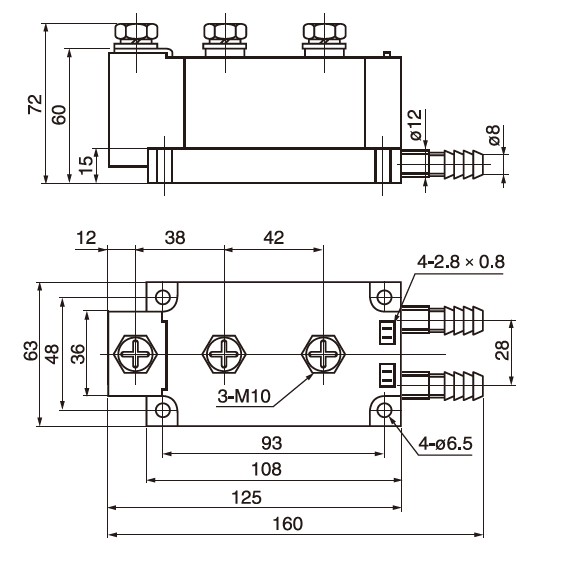

801F:수냉식 모듈 200-350A
901F:수냉식 모듈 400-500A
제시 하 다
1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
