MDC, MDA, MDK, MDX 시리즈
솔리드 스테이트 정류기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개

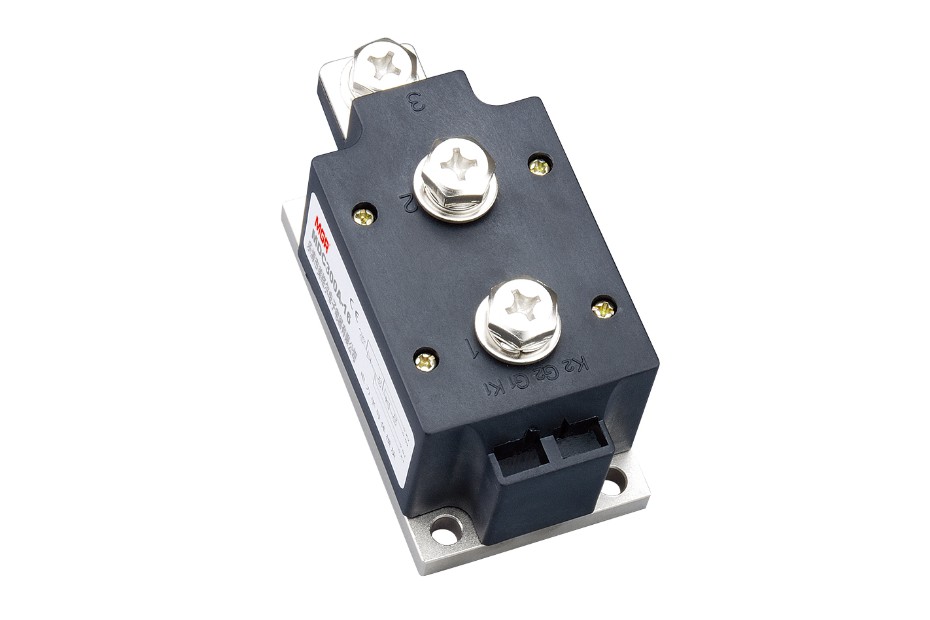

MD 시리즈 솔리드 스테이트 다이오드 모듈은 다양한 응용 분야에서 사용할 수있는 솔리드 스테이트 정류기 모듈의 일종입니다. 제어 모드에 따라 MT 시리즈는 MDC 시리즈, MDA 시리즈, MDK 시리즈 및 MDX 시리즈로 나눌 수 있습니다.

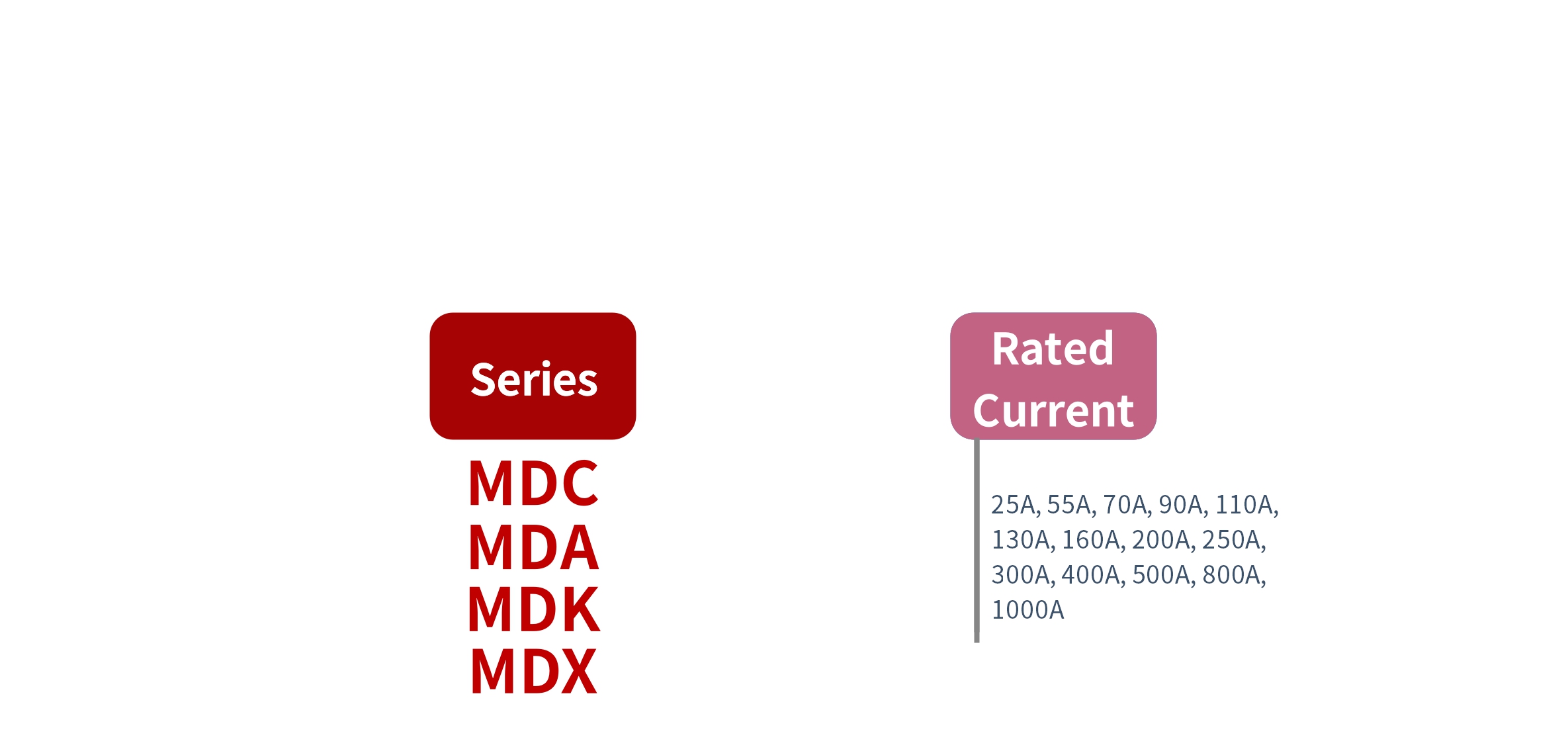

주문 방법
[Series] {-MDC; -MDA; -MDK; -MDX}
- [정격 전류]매개 변수
MDC, MDA, MDK, MDX 시리즈
부하 전류 : 25A, 55A, 70A, 90A, 110A, 130A, 160A, 200A, 250A, 300A, 400A, 500A, 800A, 1000A
크기 및 장착 : 모양 코드에 따라 해당하는 전체 치수를 얻으려면 여기를 클릭하십시오, 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 모듈풍모
● 절연 전압 2500VAC로 칩과 백플레인 사이의 전기 절연
● 국제 표준 패키지
● "진공 + 수소화 보호"용접 기술
● 크림프 스타일 구조, 우수한 열 사이클링 및 전력 사이클 기능
● 전류가 350A 미만이면 모듈은 강제 공랭으로 냉각됩니다. 전류가 400A 이상인 경우 냉각 방법은 공냉식 또는 수냉식 일 수 있습니다.
● 간편한 설치, 적용 및 유지 보수
● 컴팩트 한 크기와 가벼운 무게치수 및 회로 배선도
MDC, MDA, MDK, MDX 시리즈
신청
● AC 및 DC 모터 제어 시스템
● 다양한 정류 전원 공급 장치
● 산업용 난방 제어 시스템
● 조명 시스템
● 비접촉 스위치
● 모터 소프트 스타트
● 정적 var 보상기
● 용접기
● 주파수 변환기
● UPS 전원 공급 장치
● 배터리 충전 및 방전주의 사항 및 FAQ
● VDSM/VRSM=VDRM/VRRM+200V
● 달리 명시되지 않는 한, IGT, VGT, IH, VTM, 및 VISO는 모두 25 ° C에서 테스트되며 표의 다른 매개 변수는 Tjm에서 테스트됩니다.

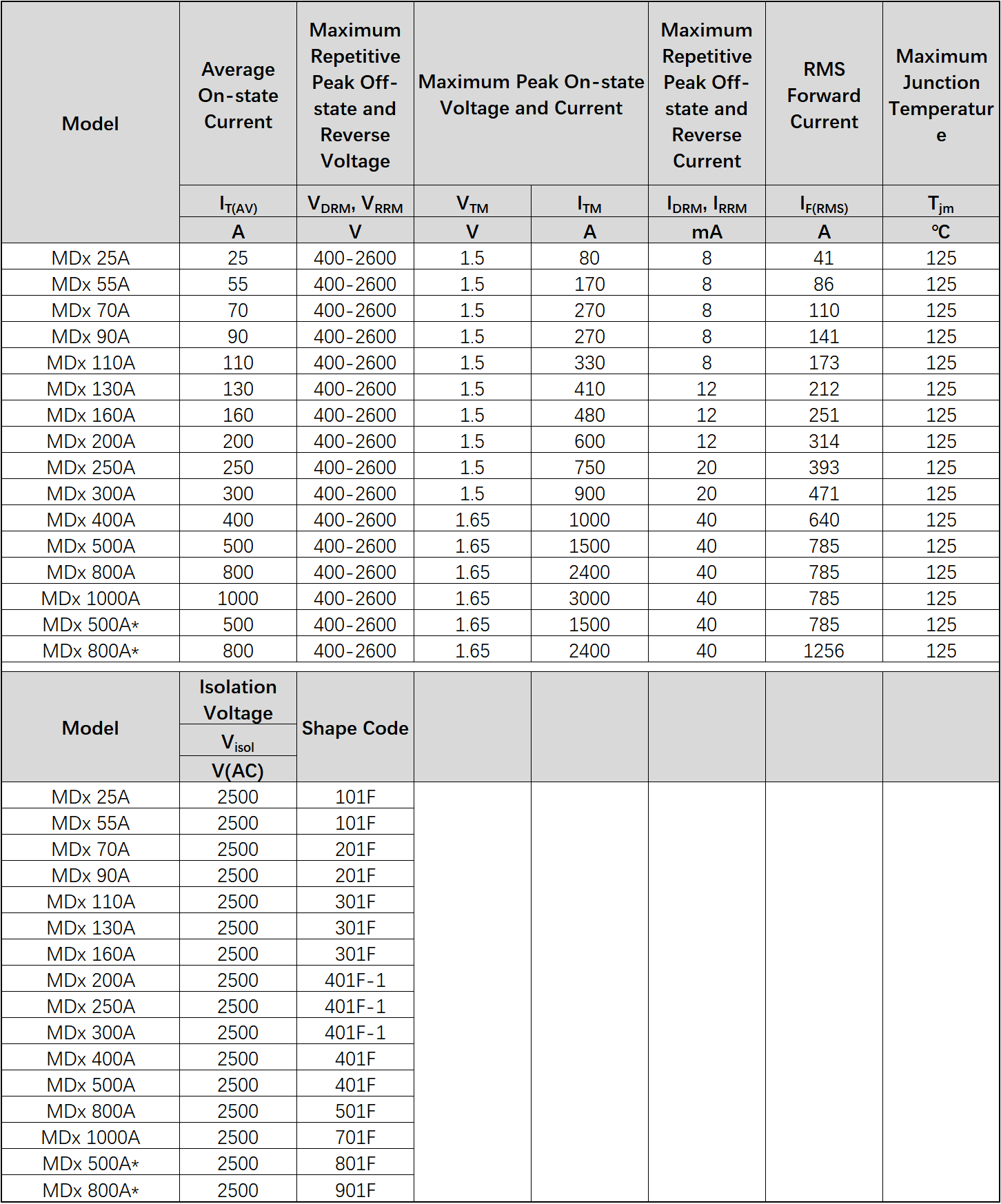

● I2t=I2TSM×tw/2; 공식에서, tw=정현파 전류의 절반 기간. 주파수가 50Hz 인 경우 I2t=0.005I2TSM (Amps2 sec)우리가 제공하는 모든 일반 모델
● MDC, MDA, MDK, MDX 시리즈
참고 : 모델 열에서 MDx는 MDC, MDK, MDA, MDX 및 MD 시리즈 중 하나를 나타냅니다.
수입 모델 RM, SKKD, DD, MDD, 2RL, 100L 등에 해당하는 국내 모델은 회로도를 따릅니다.* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
제시 하 다
1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
