MGR-H_3 시리즈
패널 실장 솔리드 스테이트 릴레이
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
MGR-H_3 시리즈 산업용 DC-AC 솔리드 스테이트 릴레이는 독립형 장치가 아니지만 3 개의 MGR-H 시리즈 단상 산업용 DC-AC 솔리드 스테이트 릴레이, 방열판, 85 ℃ 온도 제어 스위치 및 공냉식 팬; 따라서 산업용 3 상 DC-AC 결합 솔리드 스테이트 릴레이라고도합니다. 이 일련의 솔리드 스테이트 릴레이를 선택할 때 충분한 설치 공간이 있는지 고려해야합니다. MGR-H_3은 MGR-H 시리즈와 유사한 기능을 제공합니다. 부하 전압에 따라 일반형 (480VAC)과 높은 타입 (1200VAC)으로 구분됩니다. 부하 전류에 따라 일반형 (40A-125A)과 큰 전류 형 (150A-400A)으로 나눌 수 있습니다.
주문 방법

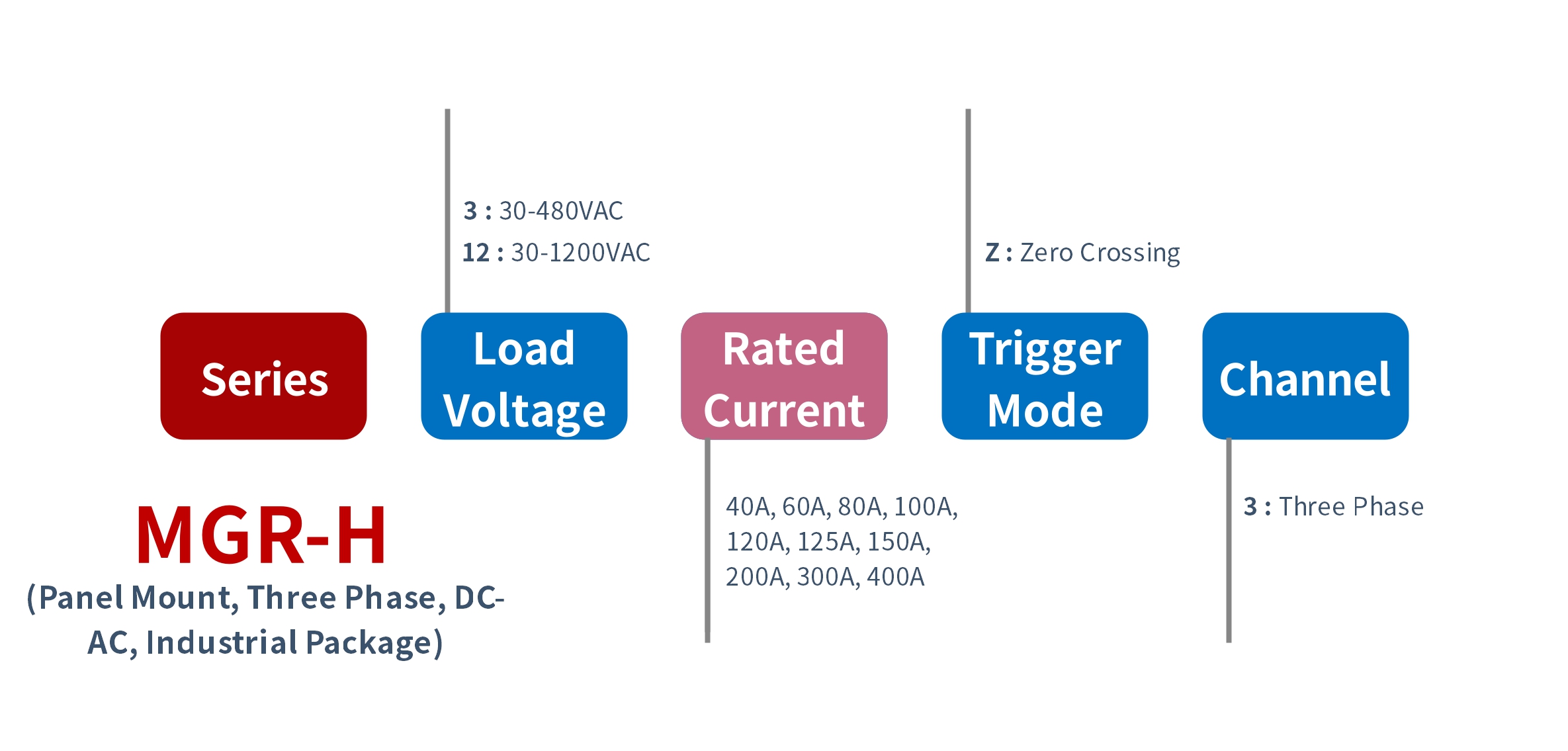

MGR-H (패널 실장, 세 단계, DC-AC, 산업용 패키지)
- [부하 전압] {-3 (30-480VAC); -12 (30-1200VAC)}
- [정격 전류]
- [트리거 모드] {-Z (제로 크로싱)}
- 3 (세 단계)매개 변수

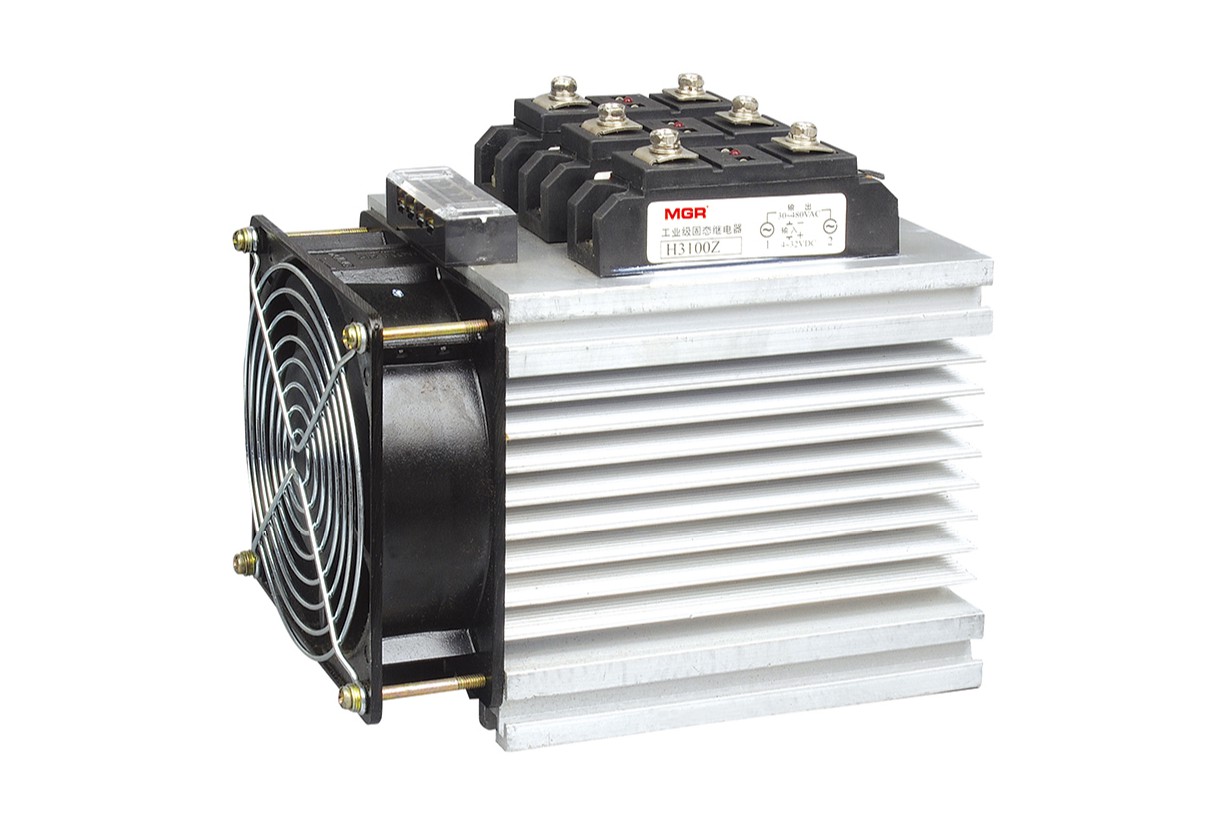

MGR-H3_3 시리즈
제어 전압 : 제로 크로싱: 4~32VDC (4VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤30mA (병행하여), ≤10mA ((시리즈))
부하 전압 : 세 단계 30~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 : 40A, 60A, 80A, 100A, 120A, 125A
크기 및 장착 : MGR H3 시리즈 단상 DC-AC 솔리드 스테이트 릴레이 3 개, 방열판, 공기 냉각기 라디에이터 및 온도 제어 장치와 결합

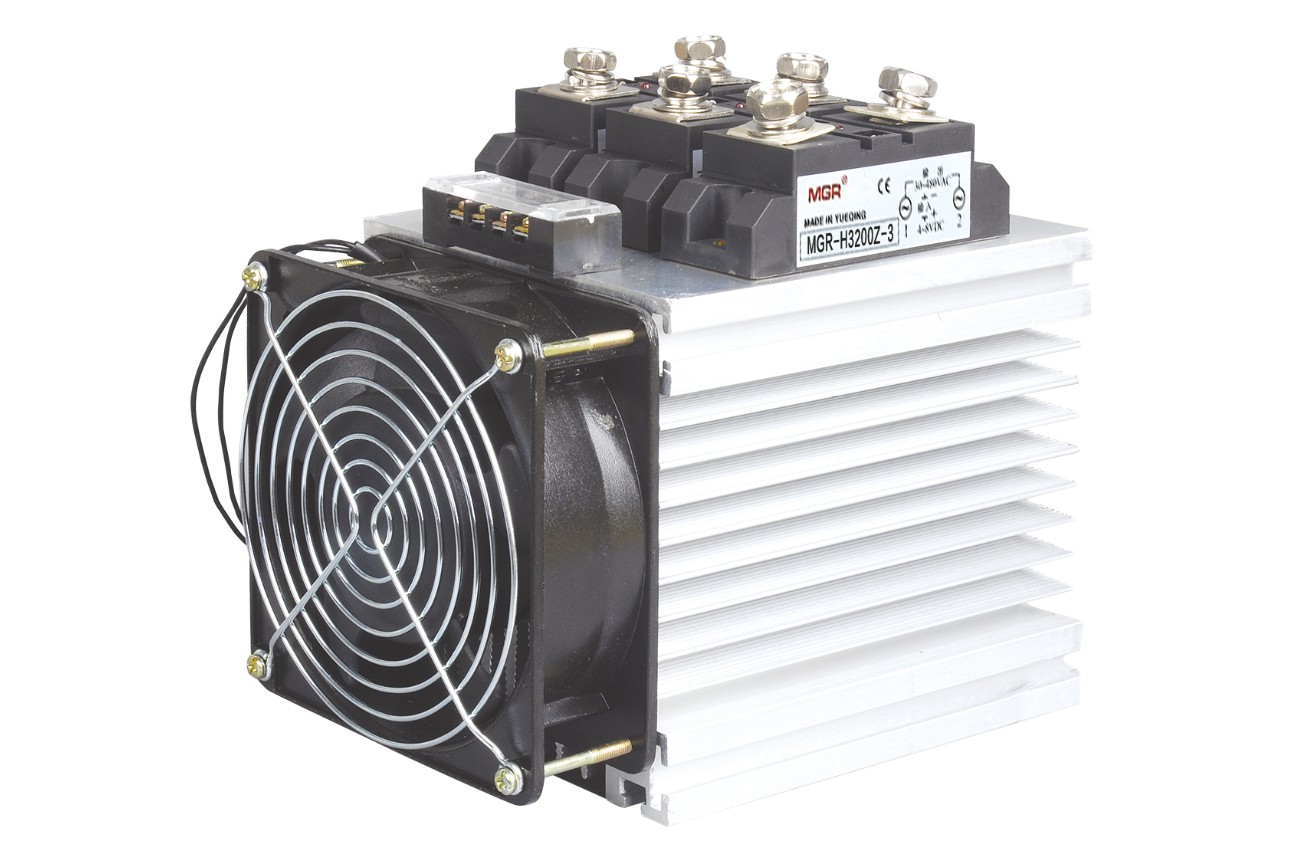

MGR-H3_3 시리즈 (큰 전류)
제어 전압 : 제로 크로싱: 4~32VDC (4VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤30mA (병행하여), ≤10mA (시리즈)
부하 전압 : 세 단계 30~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 : 150A, 200A, 300A, 400A
크기 및 장착 : MGR H3 시리즈 단상 DC-AC 솔리드 스테이트 릴레이 3 개, 방열판, 공기 냉각기 라디에이터 및 온도 제어 장치와 결합

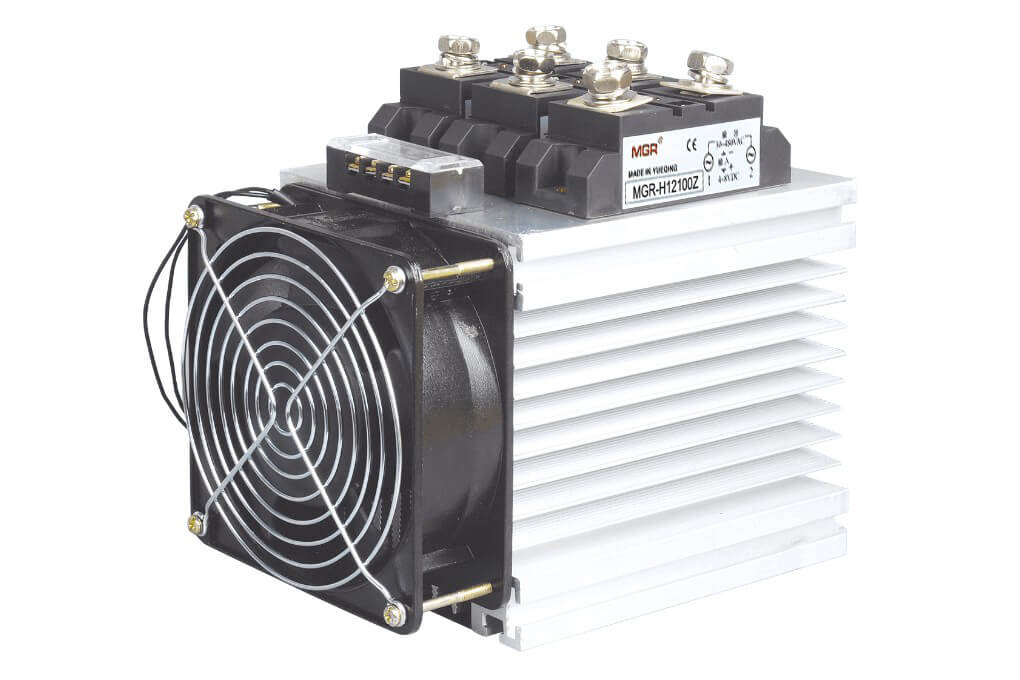

MGR-H12_3 시리즈 (높은 전압)
제어 전압 : 제로 크로싱: 4~32VDC (4VDC, 6VDC, 8VDC, 9VDC, 12VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤30mA (병행하여), ≤10mA (시리즈)
부하 전압 : 세 단계 30~1200VAC (48VAC, 110VAC, 240VAC, 265VAC, 400VAC, 460VAC, 1200VAC 또는 맞춤형 전압)
부하 전류 : 40A, 60A, 80A, 100A, 120A, 125A
크기 및 장착 : MGR H12 시리즈 단상 DC-AC 솔리드 스테이트 릴레이 3 개, 방열판, 공기 냉각기 라디에이터 및 온도 제어 장치와 결합
MGR-H12_3 시리즈 (높은 전압, 큰 전류)
제어 전압 : 제로 크로싱: 4~32VDC (4VDC, 6VDC, 8VDC, 9VDC, 12VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤30mA (병행하여), ≤10mA (시리즈)
부하 전압 : 세 단계 30~1200VAC (48VAC, 110VAC, 240VAC, 265VAC, 400VAC, 460VAC, 1200VAC 또는 맞춤형 전압)
부하 전류 : 150A, 200A, 300A, 400A
크기 및 장착 : MGR H12 시리즈 단상 DC-AC 솔리드 스테이트 릴레이 3 개, 방열판, 공기 냉각기 라디에이터 및 온도 제어 장치와 결합풍모
● 역 병렬 SCR은 출력 구성 요소로서 안정적인 성능으로 상업용 또는 중공업 애플리케이션에서 사용할 수 있습니다
● "초저"입력 전류
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태 설명 강하
● LED를 통한 출력 상태 표시
● 표준 출력 RC 스 너버 회로
● 산업용 라디에이터 및 축류 팬은 우수한 방열을 위해 표준 모양과 재질을 사용합니다.
● 과열 보호치수 및 회로 배선도
MGR-H_3 시리즈 패널 실장 솔리드 스테이트 릴레이
신청
● 중공업, 냉난방 장비, 전문 식품 장비, 의료 기기, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계 등 전자 스위치가 필요한 다양한 상업 및 산업 장비.
주의 사항 및 FAQ
● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 배리스터를 반드시 병렬로 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.
● 패널 마운트의 차이점은 무엇입니까? SSR 및 PCB 실장 SSR?
패널 형 솔리드 스테이트 릴레이 (또는 장치 유형, 나사 실장 형)는 금속베이스 플레이트 또는 방열판에 고정해야하며 방열판 또는 공기에 의해 냉각됩니다. 냉각 된 라디에이터. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 타입은 패널 타입보다 실장 크기가 작고 전력 밀도가 더 큽니다.
● 표준 패키지 SSR (TRIAC 출력)과 산업용 패키지 SSR (반 병렬 SCR 출력)의 차이점은 무엇인가요? < br /> 저항성 AC 부하의 경우 둘 사이의 차이가 작습니다.
유도 성 또는 용량 성 AC 부하의 경우 솔리드 스테이트 릴레이가 켜진 상태에서 꺼지면 전압 상승률 dv / dt ( 전류 및 전압의 위상이 일치하지 않기 때문에 정류 dv / dt)가 발생합니다. 이러한 dv / dt는 TRIAC의 출력 효율에 영향을 미치거나 심지어 TRIAC를 손상 시키지만 역 병렬 SCR에 대한 정류 dv / dt의 영향은 매우 작습니다. 따라서 인덕턴스 또는 커패시턴스가 큰 AC 부하의 경우 산업용 솔리드 스테이트 릴레이를 선택하는 것이 더 적합합니다.우리가 제공하는 모든 일반 모델
● MGR-H_3 시리즈 (제로 크로싱, DC to AC)
부하 전압 30-480VAC, 제로 크로싱
- MGR-H340Z-3
- MGR-H360Z-3
- MGR-H380Z-3
- MGR-H3100Z-3
- MGR-H3120Z-3
- MGR-H3125Z-3
부하 전압 30-480VAC, 제로 크로싱, 큰 전류
- MGR-H3150Z-3
- MGR-H3200Z-3
- MGR-H3250Z-3
- MGR-H3300Z-3
- MGR-H3350Z-3
- MGR-H3400Z-3
부하 전압 30-1200VAC, 제로 크로싱
- MGR-H1240Z-3
- MGR-H1260Z-3
- MGR-H1280Z-3
- MGR-H12100Z-3
- MGR-H12120Z-3
- MGR-H12125Z-3
부하 전압 30-1200VAC, 제로 크로싱, 큰 전류
- MGR-H12150Z-3
- MGR-H12200Z-3
- MGR-H12250Z-3
- MGR-H12300Z-3
- MGR-H12350Z-3
- MGR-H12400Z-3
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
