MGR-AH 시리즈
패널 실장 솔리드 스테이트 릴레이

MGR-AH 시리즈 패널 실장 솔리드 스테이트 릴레이

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개


MGR-AH 시리즈 단상 AC to AC 패널 실장 솔리드 접점 릴레이는 강화 된 단상 AC to AC 패널 솔리드 릴레이 (긴 스트립 모양, 반 송신 SCR)를 사용합니다. 큰 부하에 따라 정상 형 (480VAC)과 높은 전류에 따라 정상 형 (40A-125A), 전류 형 (150A-400A), 매우 큰 전류 형 (400A 이상)으로 나눌 수 있습니다.

주문 방법

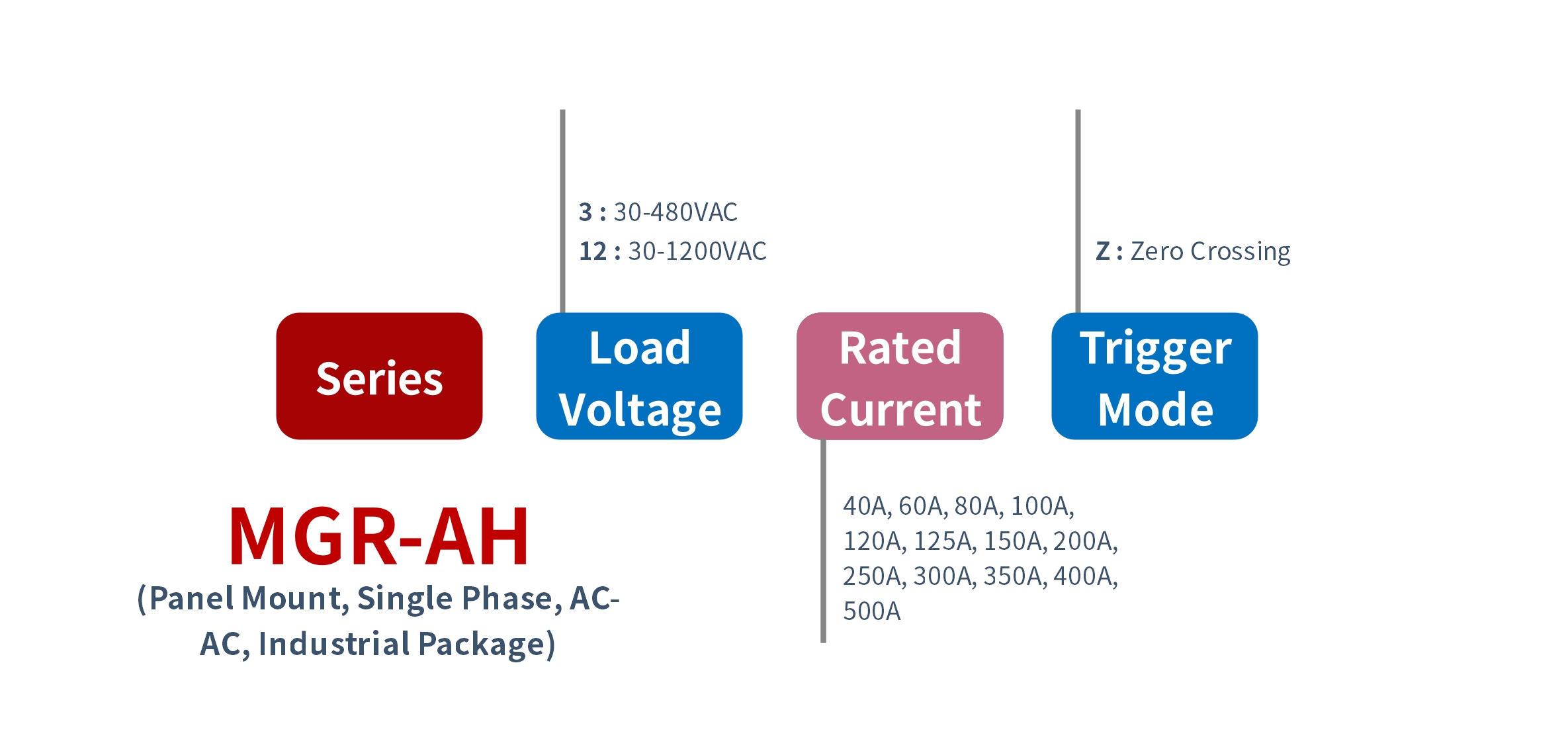

How to order MGR-AH 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-AH (패널 실장, 단상, AC-AC, 산업용 패키지)
  - [부하 전압] {-3 (30-480VAC); -12 (30-1200VAC)}
  - [정격 전류]
  - [트리거 모드] {-Z (제로 크로싱)}

매개 변수

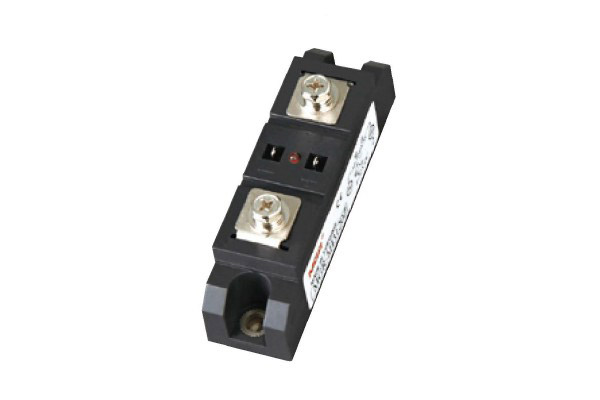

MGR-AH3 시리즈 img

MGR-AH3 시리즈

제어 전압 : 85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 단상 30~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 : 40A, 60A, 80A, 100A, 120A, 125A
크기 및 장착 : 94mm*25mm*42mm; 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

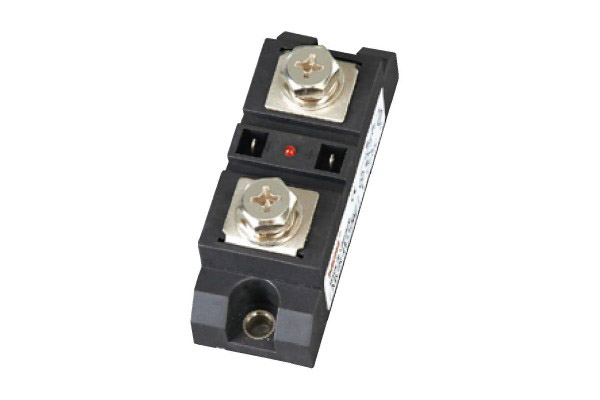

MGR-AH3 시리즈 (큰 전류) img

MGR-AH3 시리즈 (큰 전류)

제어 전압 : 85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 단상 30~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 : 150A, 200A, 250A, 300A, 400A
크기 및 장착 : 94mm*34mm*42mm; 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

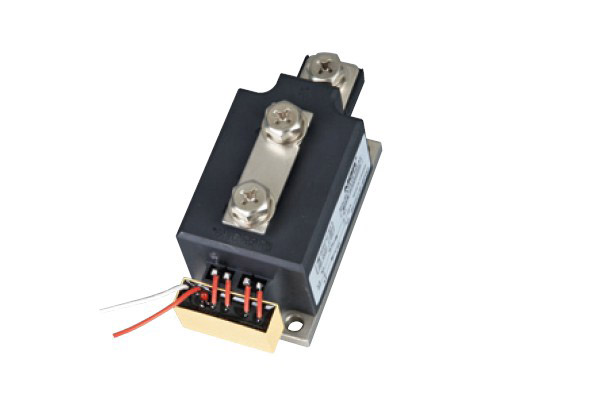

MGR-AH3 시리즈 (매우 큰 전류) img

MGR-AH3 시리즈 (매우 큰 전류)

제어 전압 : 85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 단상 30~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 : 400A, 500A
크기 및 장착 : 115mm*53mm*53mm; 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

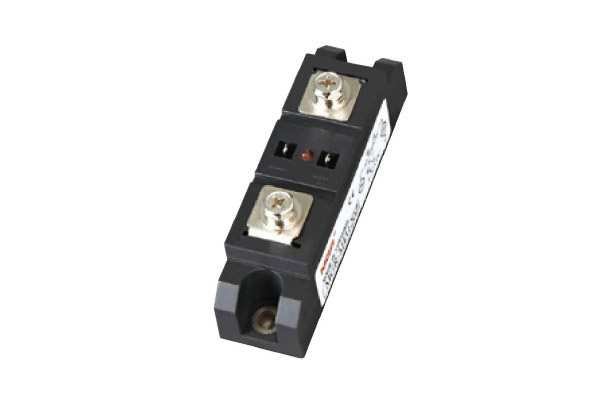

MGR-AH12 시리즈 (높은 전압) img

MGR-AH12 시리즈 (높은 전압)

제어 전압 : 85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 단상 30~1200VAC (48VAC, 110VAC, 240VAC, 265VAC, 400VAC, 460VAC, 1200VAC 또는 맞춤형 부하 전압)
부하 전류 : 40A, 60A, 80A, 100A, 120A, 125A
크기 및 장착 : 94mm*25mm*42mm; 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

MGR-AH12 시리즈 (높은 전압, 큰 전류) img

MGR-AH12 시리즈 (높은 전압, 큰 전류)

제어 전압 : 85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 단상 30~1200VAC (48VAC, 110VAC, 240VAC, 265VAC, 400VAC, 460VAC, 1200VAC 또는 맞춤형 전압)
부하 전류 : 150A, 200A, 250A, 300A, 400A
크기 및 장착 : 94mm*34mm*42mm; 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

MGR-AH12 시리즈 (높은 전압, 매우 큰 전류) img

MGR-AH12 시리즈 (높은 전압, 매우 큰 전류)

제어 전압 : 85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 단상 30~1200VAC (48VAC, 110VAC, 240VAC, 265VAC, 400VAC, 460VAC, 1200VAC 또는 맞춤형 전압)
부하 전류 : 400A, 500A
크기 및 장착 : 115mm*53mm*53mm; 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

풍모


● 역 병렬 SCR은 출력 구성 요소로서 안정적인 성능으로 상업용 또는 중공업 애플리케이션에서 사용할 수 있습니다
● "초저"입력 전류
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태보기 강하
● LED를 통한 출력 상태 표시
● 표준 출력 RC 스 너버 회로

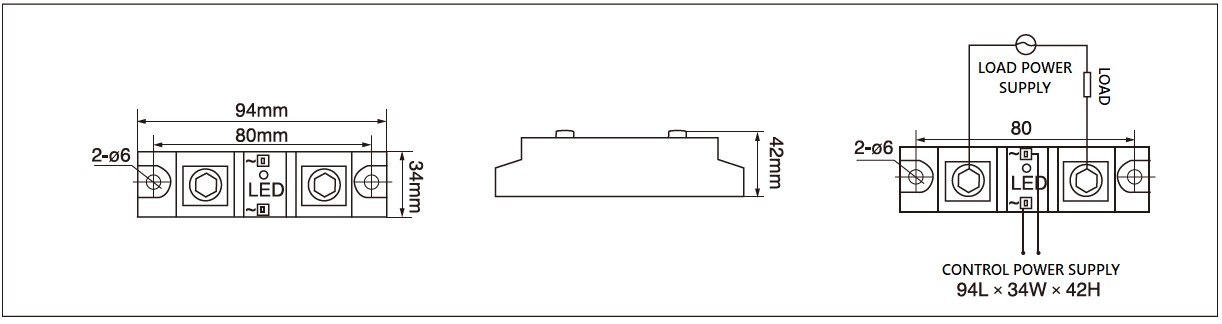

치수 및 회로 배선도


MGR-AH 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-AH 시리즈 패널 실장 솔리드 스테이트 릴레이 AC-AC Diagram

AC-AC

MGR-AH 시리즈 패널 실장 솔리드 스테이트 릴레이 AC-AC, 큰 전류 Diagram

AC-AC, 큰 전류

MGR-AH 시리즈 패널 실장 솔리드 스테이트 릴레이 AC-AC, 매우 큰 전류 Diagram

AC-AC, 매우 큰 전류

신청


● 중공업, 냉난방 장비, 전문 식품 장비, 의료 기기, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계 등 전자 스위치가 필요한 다양한 상업 및 산업 장비.

주의 사항 및 FAQ


● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.
● 차이점은 무엇입니까? 패널 마운트 SSR 및 PCB 마운트 SSR?
패널 형 솔리드 스테이트 릴레이 (또는 장치 형, 나사 장착형)는 금속베이스 플레이트 또는 방열판에 고정되어야하며 방열판 또는 공냉식 라디에이터로 냉각됩니다. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 타입은 패널 타입보다 실장 크기가 작고 전력 밀도가 더 큽니다.
● 표준 패키지 SSR (TRIAC 출력)과 산업용 패키지 SSR (반 병렬 SCR 출력)의 차이점은 무엇인가요? < br /> 저항성 AC 부하의 경우 둘 사이의 차이가 작습니다.
유도 성 또는 용량 성 AC 부하의 경우 솔리드 스테이트 릴레이가 켜진 상태에서 꺼지면 전압 상승률 dv / dt ( 전류 및 전압의 위상이 일치하지 않기 때문에 정류 dv / dt)가 발생합니다. 이러한 dv / dt는 TRIAC의 출력 효율에 영향을 미치거나 심지어 TRIAC를 손상 시키지만 역 병렬 SCR에 대한 정류 dv / dt의 영향은 매우 작습니다. 따라서 인덕턴스 나 커패시턴스가 큰 AC 부하의 경우 산업용 솔리드 스테이트 릴레이를 선택하는 것이 더 적합합니다.
● 제로 크로스 스위칭과 무작위 발사 스위칭의 차이점은 무엇입니까?
트리거 타이밍에 따라, 솔리드 스테이트 릴레이의 트리거 모드는 제로 크로스 스위칭 (또는 제로 크로스 턴온)과 무작위 발사 스위칭 (또는 랜덤 턴온)으로 나눌 수 있습니다. 제로 크로싱 턴온 SSR이 제어 신호를 수신하면 부하 전압이 제로 크로싱 포인트 (전압 포인트가 아니라 실제로는 전압 영역, 약 ± 15V)를 통과 한 후 부하를 전환하여 EMI, RFI 및 임펄스 전류; 랜덤 턴온 SSR은 제어 신호를 수신하는 즉시 (수 밀리 초 내에) 부하를 전환하므로 지연 요구 사항이 더 높은 애플리케이션에 더 적합합니다.

우리가 제공하는 모든 일반 모델


● MGR-AH 시리즈 (제로 크로싱, AC to AC)

부하 전압 30-480VAC, 제로 크로싱

  • MGR-AH340Z
  • MGR-AH360Z
  • MGR-AH380Z
  • MGR-AH3100Z
  • MGR-AH3120Z
  • MGR-AH3125Z

부하 전압 30-480VAC, 제로 크로싱, 큰 전류

부하 전압 30-480VAC, 제로 크로싱, 매우 큰 전류

  • MGR-AH3400Z
  • MGR-AH3500Z

부하 전압 30-1200VAC, 제로 크로싱

  • MGR-AH1240Z
  • MGR-AH1260Z
  • MGR-AH1280Z
  • MGR-AH12100Z
  • MGR-AH12120Z
  • MGR-AH12125Z

부하 전압 30-1200VAC, 제로 크로싱, 큰 전류

  • MGR-AH12150Z
  • MGR-AH12200Z
  • MGR-AH12250Z
  • MGR-AH12300Z
  • MGR-AH12350Z
  • MGR-AH12400Z

부하 전압 30-1200VAC, 제로 크로싱, 매우 큰 전류

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.

제시 하 다

1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
