MGR-3X 시리즈
패널 실장 솔리드 스테이트 릴레이

MGR-3X 시리즈 패널 실장 솔리드 스테이트 릴레이

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개


MGR-3X 시리즈 컴팩트 세 단계 AC 패널 실장 솔리드 솔리드 릴레이 (또는 미니 패널 실장 솔리드 릴레이, 미니 패널 실장 솔리드 릴레이)는 현재 MGR 제품 중 가장 작은 세 단계 패널 실장 솔리드 스테이트 릴레이 인 컴팩트 패키지를 사용합니다. 선. MGR-3X는 독립형 장치가 아니라 방열판이 통합 된 장치이므로이 시리즈를 선택할 때 설치 공간을 고려해야합니다. 제어 신호에 따라 MGR-3X는 MGR-3X_D 시리즈 (DC to AC)와 MGR-3X_A 시리즈 (AC-AC)로 나눌 수 있습니다. MGR-3X 시리즈는 MGR-3 시리즈와 동일한 특성을 가지며 부피는 MGR-3 시리즈 (방열판 포함)의 절반 (1/2)이므로 MGR-3X는 다음과 같은 장비에 더 적합합니다. 설치 공간이나 전력 밀도가 매우 까다 롭습니다.

주문 방법

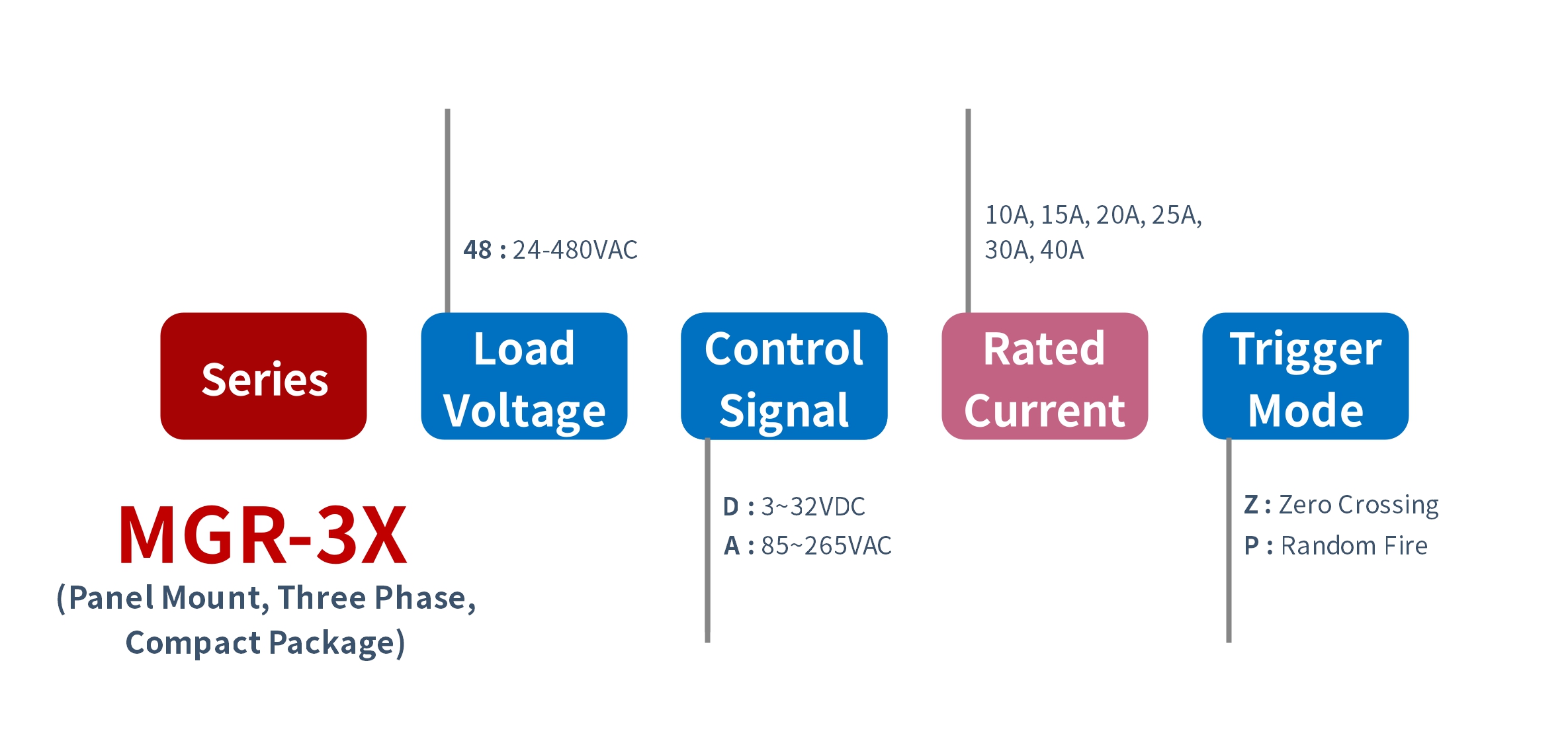

How to order MGR-3X 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-3X (패널 실장, 세 단계, 콤팩트 Package)
  - [부하 전압] {-48 (24-480VAC)}
  - [제어 신호] {-D (3~32VDC); -A (85~265VAC)}
  - [정격 전류]
  - [트리거 모드] {-Z (제로 크로싱)}

매개 변수

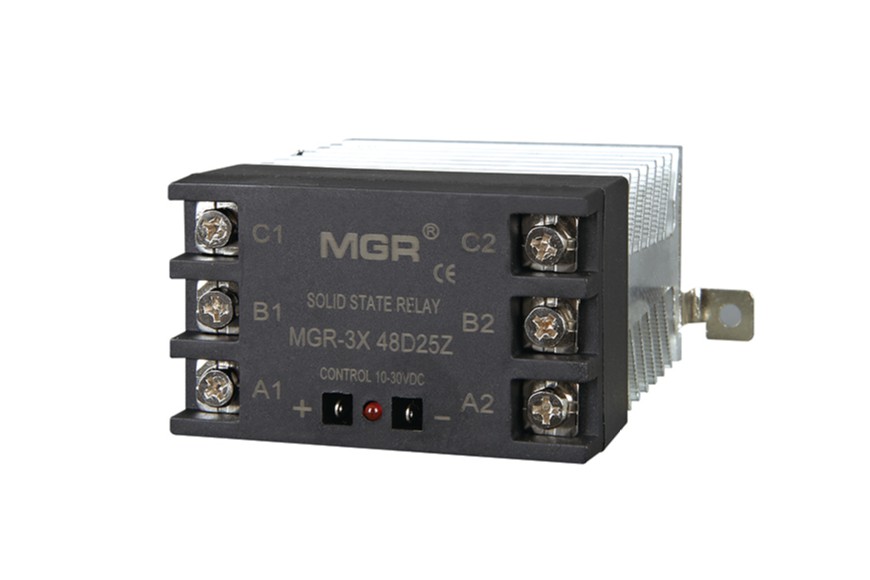

MGR-3X_D 시리즈 img

MGR-3X_D 시리즈

제어 전압 :  3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 :  매우 낮은 입력 전류, ≤20mA
부하 전압 :  480VAC
부하 전류 :  10A, 15A, 20A, 25A, 30A, 40A
크기 및 장착 :  75.5mm*45.5mm*93mm; 방열판 및 나사 단자가있는 DIN 레일 장착 솔리드 스테이트 릴레이

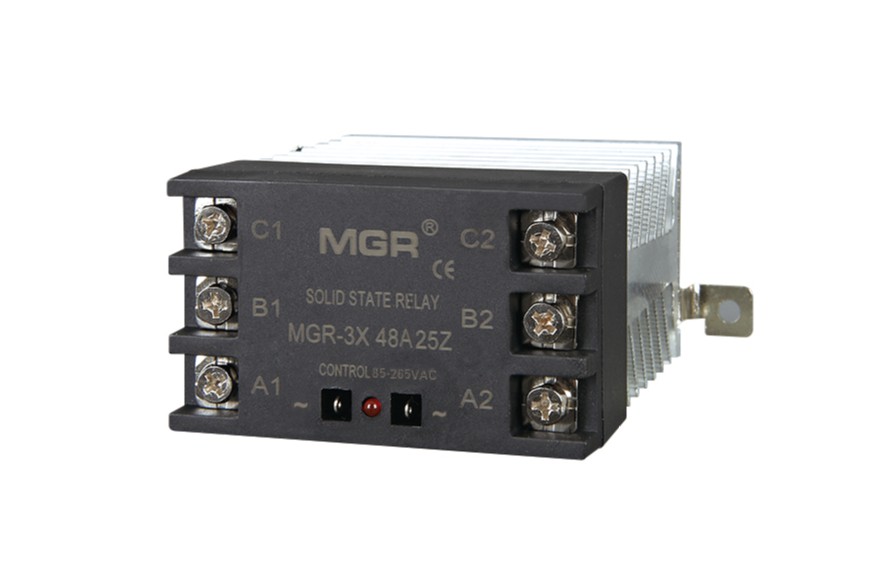

MGR-3X_A 시리즈 img

MGR-3X_A 시리즈

제어 전압 :  85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 :  매우 낮은 입력 전류, ≤20mA
부하 전압 :  480VAC
부하 전류 :  10A, 15A, 20A, 25A, 30A, 40A
크기 및 장착 :  75.5mm*45.5mm*93mm; 방열판 및 나사 단자가있는 DIN 레일 장착 솔리드 스테이트 릴레이

풍모


● TRIAC는 출력 구성 요소로서 안정적인 성능으로 상업용 또는 중공업 애플리케이션에서 사용할 수 있습니다.
● "초저"입력 전류
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태 강하
● LED를 통한 출력 상태 표시
● 표준 출력 RC 스 너버 회로

치수 및 회로 배선도


MGR-3X_D 시리즈 패널 실장 솔리드 스테이트 릴레이

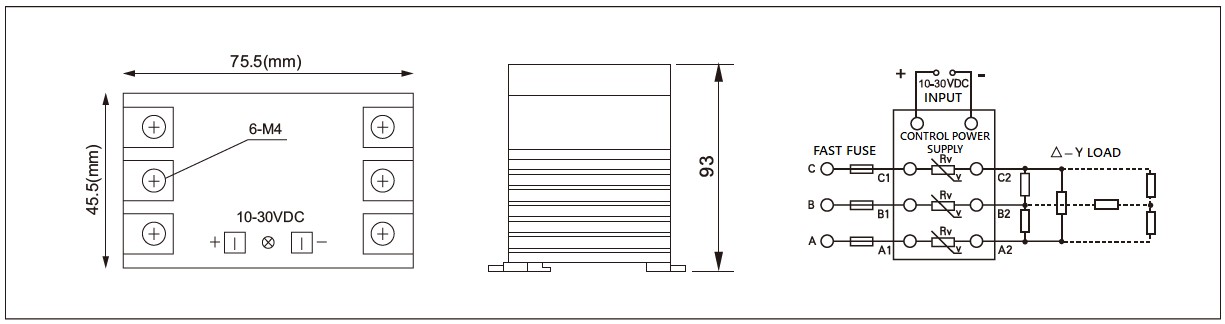

MGR-3X_D 시리즈 패널 실장 솔리드 스테이트 릴레이 Diagram

MGR-3X_A 시리즈 패널 실장 솔리드 스테이트 릴레이

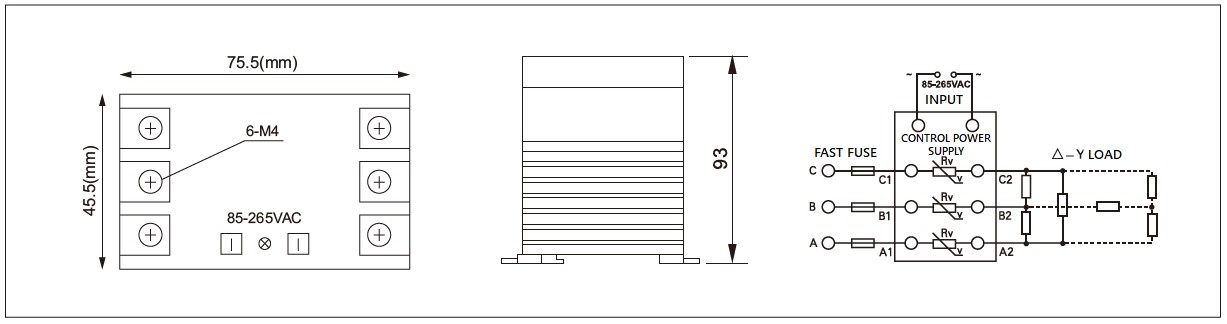

MGR-3X_A 시리즈 패널 실장 솔리드 스테이트 릴레이 Diagram

신청


● 중공업, 냉난방 장비, 전문 식품 장비, 의료 기기, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계 등 전자 스위치가 필요한 다양한 상업 및 산업 장비.

주의 사항 및 FAQ


● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.
● 차이점은 무엇입니까? 패널 마운트 SSR 및 PCB 마운트 SSR?
패널 형 솔리드 스테이트 릴레이 (또는 장치 형, 나사 장착형)는 금속베이스 플레이트 또는 방열판에 고정되어야하며 방열판 또는 공냉식 라디에이터로 냉각됩니다. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 유형은 패널 유형보다 실장 크기가 작고 전력 밀도가 더 큽니다.

우리가 제공하는 모든 일반 모델


● MGR-3X_D 시리즈 (콤팩트, DC to AC)

부하 전압 24-480VAC, 제로 크로싱

  • MGR-3X48D10Z
  • MGR-3X48D15Z
  • MGR-3X48D20Z
  • MGR-3X48D25Z
  • MGR-3X48D30Z
  • MGR-3X48D40Z

● MGR-3X_A 시리즈 (콤팩트, AC to AC)

부하 전압 24-480VAC, 제로 크로싱

  • MGR-3X48A10Z
  • MGR-3X48A15Z
  • MGR-3X48A20Z
  • MGR-3X48A25Z
  • MGR-3X48A30Z
  • MGR-3X48A40Z

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.

제시 하 다

1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
