MGR-1 시리즈
패널 실장 솔리드 스테이트 릴레이

MGR-1 시리즈 Panel Mount Solid State Relay

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개


MGR-1 시리즈 1 채널 / 단일 채널 패널 실장 솔리드 릴레이는 표준 채널 패널 실장 솔리드 릴레이를 사용합니다. (직사 모양, TRIAC를 출력 구성 요소로). 부하 전원 공급 장치에 따라 MGR-1 시리즈 하나의 채널 DC 패널 마운트 SSR, MGR-1 시리즈 단상 AC 패널 마운트 SSR로 구분됩니다. IO (입력-출력) 신호에 따라 MGR-1 시리즈는 MGR-1DD 시리즈 (DC-DC), MGR-1AD 시리즈 (AC-DC), MGR-1D 시리즈 (DC-AC), MGR-1A 시리즈 (AC -AC). 트리거 모드에 따라 MGR-1 시리즈 솔리드 릴레이는 MGR-1 시리즈 제로 크로스 SSR (또는 제로 크로스 제품 SSR)과 MGR-1 시리즈 랜덤 턴온 SSR (또는 랜덤 파이어 SSR,). 무 접점 릴레이에서 MGR-1 제로 크로싱 턴의 모델 번호는 "공백"또는 "Z"로 끝납니다. 무 접점 릴레이의 MGR-1 랜덤 턴의 모델 번호는 "P"로 끝납니다.

업데이트 :

-(2021/03/05) MGR-1DD110D 시리즈를 재 설계했으며 부하 전압 범위가 대부분의 장비 요구 사항을 충족 할 수 있습니다. 따라서 더 이상 MGR-1DD48D 시리즈 및 MGR-1DD60D 시리즈를 생산하지 않습니다.


주문 방법

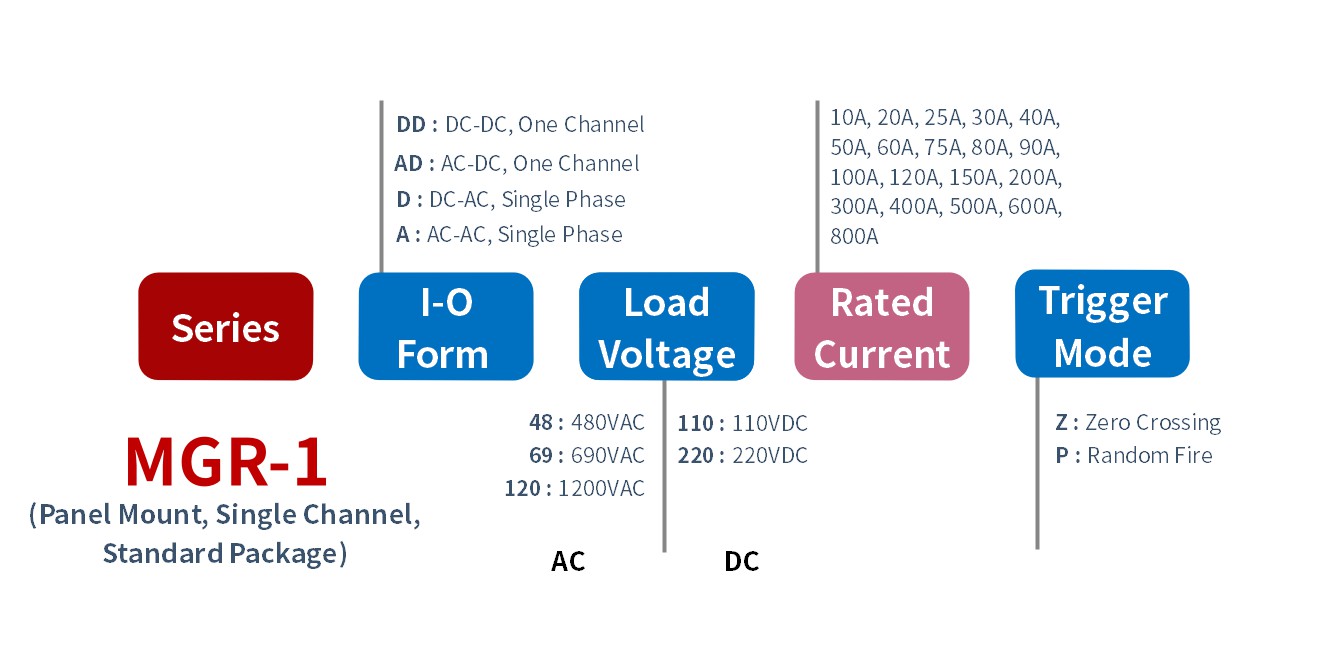

How to order MGR-1 시리즈 Panel Mount Solid State Relay

MGR-1 (패널 실장, 단일 채널, 표준 패키지)
  - [입출력] {-DD (DC-DC, 하나의 채널); -AD (AD-DC, 하나의 채널); -D (DC-AC, 단상); -A (AC-AC, 단상)}
  - [부하 전압]
  - [정격 전류]
  - [함수] {-Z (제로 크로싱); -P (무작위 발사)}

매개 변수


MGR-1DD 시리즈 (DC to DC) img

MGR-1DD 시리즈 (DC to DC, 작은 전류)

제어 전압 :  3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 :  낮은 입력 전류, ≤40mA
부하 전압 :  하나의 채널, 5~220VDC (5VDC, 6VDC, 8VDC, 9VDC, 12VDC, 18VDC, 24VDC, 36VDC, 42VDC, 48VDC, 72VDC, 96VDC, 120VDC,180VDC, 220VDC 또는 맞춤형 전압)
부하 전류 :  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 120A
크기 및 장착 :  57.4mm*44.8mm*28mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

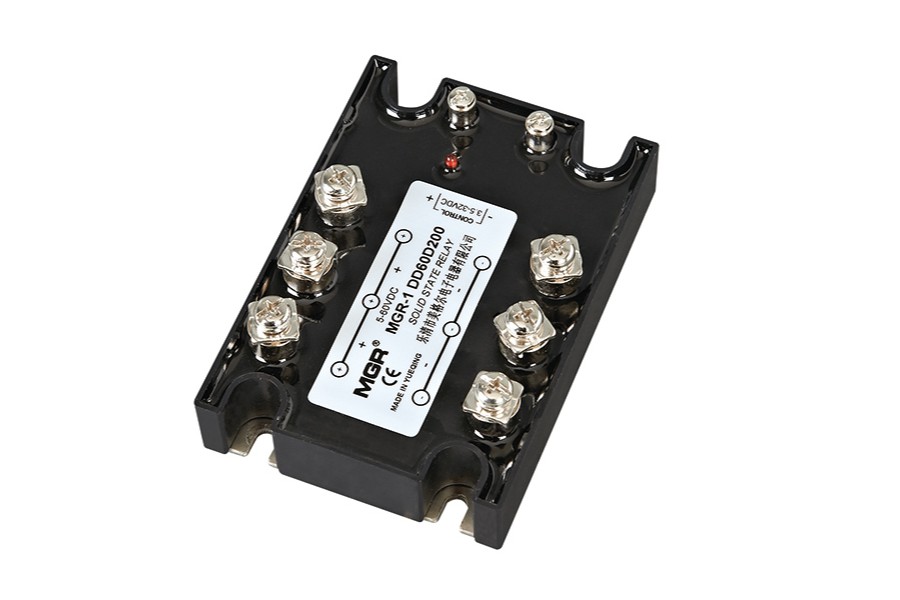

MGR-1DD 시리즈 (DC to DC, 큰 전류) img

MGR-1DD 시리즈 (DC to DC, 큰 전류)

제어 전압 :  3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 :  낮은 입력 전류, ≤40mA
부하 전압 :  하나의 채널, 5~110VDC (5VDC,9VDC,12VDC,18VDC,24VDC,36VDC,48VDC,55VDC,60VDC, 72VDC, 96VDC, 110VDC 또는 맞춤형 전압)
부하 전류 :  150A, 200A, 300A, 400A, 500A, 600A, 800A
크기 및 장착 :  105mm*74mm*33mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

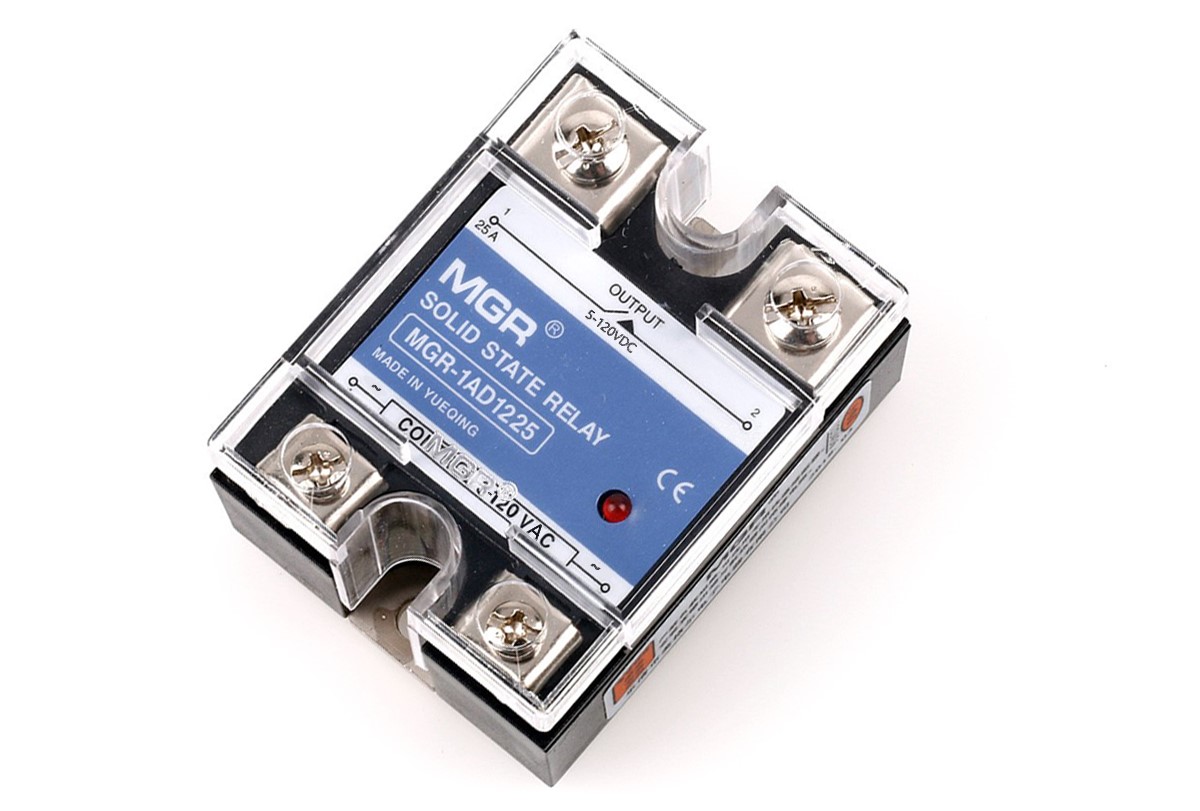

MGR-1AD 시리즈 (AC to DC) img

MGR-1AD 시리즈 (AC to DC)

제어 전압 :  70-280VAC (85VAC, 100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 :  매우 낮은 입력 전류, ≤10mA
부하 전압 :  하나의 채널, 5-120VDC ((5VDC, 12VDC, 24VDC, 36VDC, 72VDC, 84VDC, 96VDC, 120VDC 또는 맞춤형 전압)
부하 전류 :  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 120A, 150A
크기 및 장착 :  57.4mm*44.8mm*28mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

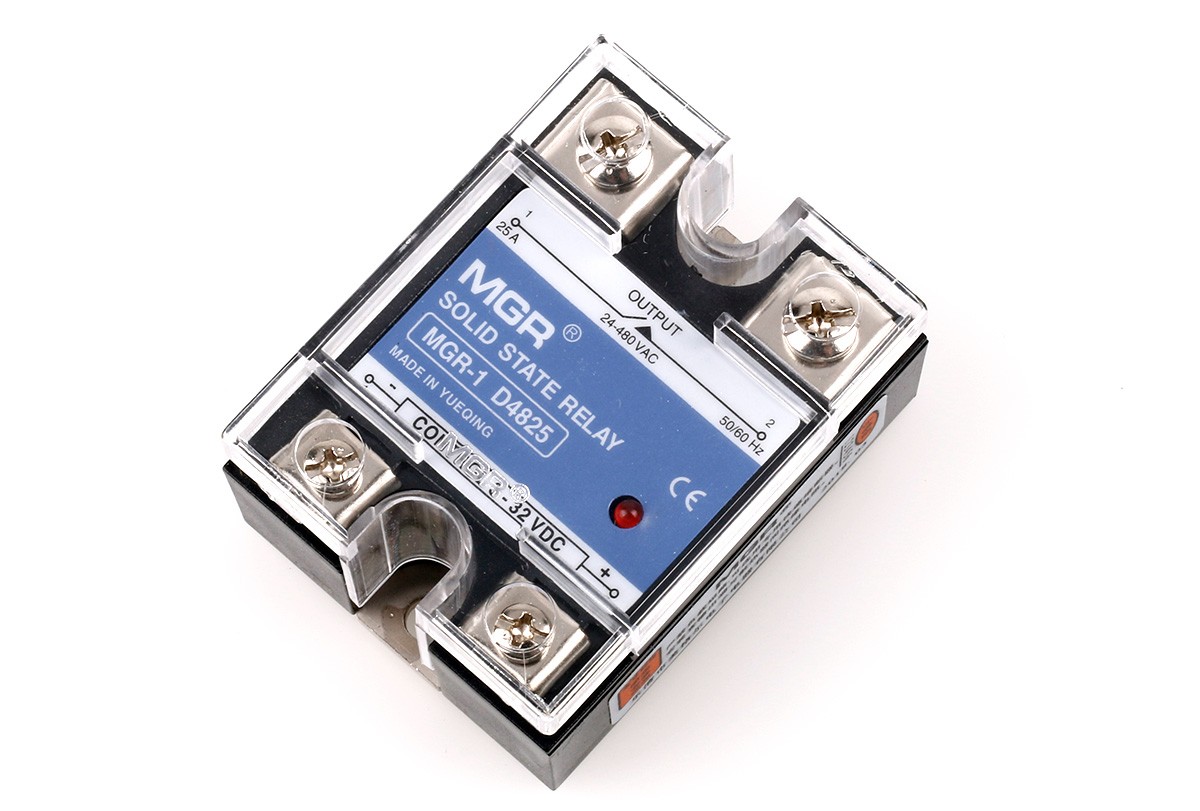

MGR-1D 시리즈 (DC to AC) img

MGR-1D 시리즈 (DC to AC)

제어 전압 :  3~32VDC (3VDC, 9VDC, 12VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 :  매우 낮은 입력 전류, ≤10mA
부하 전압 :  단상 24~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 :  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 120A, 150A
크기 및 장착 :  57.4mm*44.8mm*28mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

MGR-1A 시리즈 img

MGR-1A 시리즈 (AC to AC)

제어 전압 :  85~265VAC (100VAC, 110VAC/120VAC, 200VAC, 220VAC/230VAC, 240VAC 또는 맞춤형 제어 전압)
제어 전류 :  매우 낮은 입력 전류, ≤10mA
부하 전압 :  단상 24~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 :  10A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A, 120A, 150A
크기 및 장착 :  57.4mm*44.8mm*28mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

풍모


MGR-1DD 시리즈

● DC SOLID STATE RELAY는 병렬 연결이 쉽고 고전류 애플리케이션에 적합합니다.
● 낮은 출력 오프 상태 현재 전류
● 출력 구성 요소가 총 전력 소비를 최소화하므로 낮은 임피던스 MOSFET
● 저항성 부하 및 유도 성 부하에 적합 (유도 성 부하, 모터 및 EMR / 전자기 코일에는 서프 레서 다이오드가 장착되어야 함)
● LED를 통한 출력 상태 표시
● 표준 출력 RC 스 너버 회로
● 추가적인 보호를위한 투명 커버

MGR-1AD 시리즈

● 낮은 출력 상태 전류 전류
● 출력 구성 요소로서의 저임피던스 MOSFET은 총 전력 소비를 최소화합니다.
● 저항성 부하 및 유도 성 부하에 적합합니다 (유도 성 부하, 모터 및 EMR / 전자기 코일은 서프 레서 다이오드 장착)
● LED를 통한 출력 상태 표시
● 표준 출력 RC 스 너버 회로
● 추가 보호를위한 투명 커버

MGR-1D 시리즈

● TRAIC은 출력 구성 요소로서 안정적인 성능으로 상업용 또는 중공업 애플리케이션에서 사용할 수 있습니다.
● "초저"입력 전류
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태 강하
● 제로 교차 전도 (저항 부하) 또는 무작위 전도 (유도 부하 또는 위상 제어)로 사용 가능
● LED를 통해 출력 상태 표시
● 표준 출력 RC 스 너버 회로
● 추가 보호를위한 투명 커버

MGR-1A 시리즈

● TRAIC는 출력 구성 요소로서 안정적인 성능으로 상업용 또는 중공업 애플리케이션에서 사용할 수 있습니다.
● "초저"입력 전류
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태 강하
● 제로 교차 전도 (저항 부하) 또는 무작위 전도 (유도 부하 또는 위상 제어)로 사용 가능
● LED를 통해 출력 상태 표시
● 표준 출력 RC 스 너버 회로
● 추가 보호를위한 투명 커버

치수 및 회로 배선도


MGR-1DD 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-1DD 시리즈 패널 실장 솔리드 스테이트 릴레이 다이어그램

DC-DC, 작은 전류

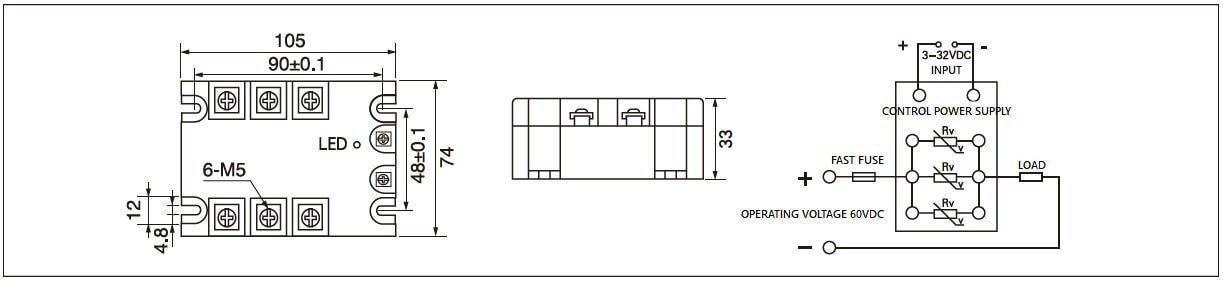

MGR-1DD 시리즈 Panel Mount Solid State Relay large current Diagram

DC-DC, 큰 전류

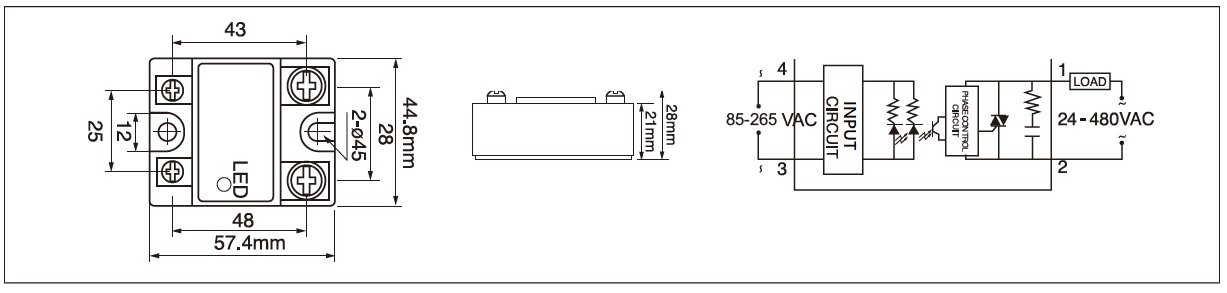

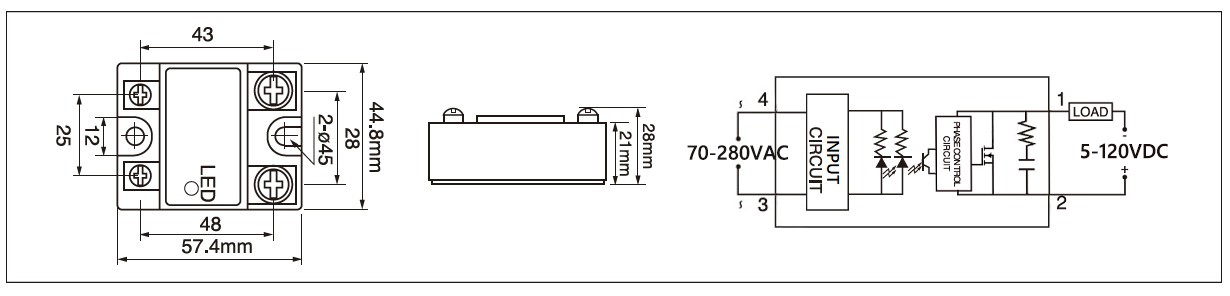

MGR-1AD 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-1AD 시리즈 패널 실장 솔리드 스테이트 릴레이 다이어그램

AC-DC

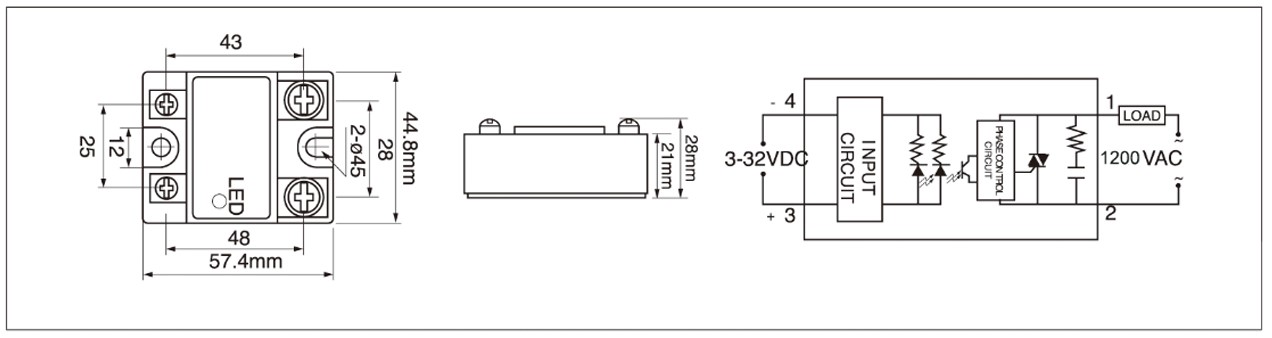

MGR-1D 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-1D 시리즈 Panel Mount Solid State Relay 제로 크로싱 Diagram

DC-AC, 제로 크로싱

MGR-1D 시리즈 Panel Mount Solid State Relay 무작위 발사 Diagram

DC-AC, 무작위 발사

MGR-1A 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-1A 시리즈 패널 실장 솔리드 스테이트 릴레이 다이어그램

AC-AC

신청


● 전자 스위치가 필요한 각종 상업용 및 산업용 장비, 특히 에어컨, 베일러, 가전 제품, 냉난방 장비, 전문 식품 장비, 의료 기기, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계.

주의 사항 및 FAQ


● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 배리스터를 반드시 병렬로 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.
● 판넬 마운트의 차이점은 무엇입니까? SSR 및 PCB 실장 SSR?
패널 형 솔리드 스테이트 릴레이 (또는 장치 유형, 나사 실장 형)는 금속베이스 플레이트 또는 방열판에 고정해야하며 방열판 또는 공기에 의해 냉각됩니다. 냉각 된 라디에이터. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 타입은 패널 타입보다 실장 크기가 작고 전력 밀도가 더 큽니다.
● 표준 패키지 SSR (TRIAC 출력)과 산업용 패키지 SSR (반 병렬 SCR 출력)의 차이점은 무엇입니까? < br /> 저항성 AC 부하의 경우 둘 사이의 차이가 작습니다.
유도 성 또는 용량 성 AC 부하의 경우 솔리드 스테이트 릴레이가 켜진 상태에서 꺼지면 전압 상승률 dv / dt ( 전류 및 전압의 위상이 일치하지 않기 때문에 정류 dv / dt)가 발생합니다. 이러한 dv / dt는 TRIAC의 출력 효율에 영향을 미치거나 심지어 TRIAC를 손상 시키지만 역 병렬 SCR에 대한 정류 dv / dt의 영향은 매우 작습니다. 따라서 인덕턴스 나 커패시턴스가 큰 AC 부하의 경우 산업용 솔리드 스테이트 릴레이를 선택하는 것이 더 적합합니다.
● 제로 크로스 스위칭과 무작위 발사 스위칭의 차이점은 무엇입니까?
트리거 타이밍에 따라, 솔리드 스테이트 릴레이의 트리거 모드는 제로 크로스 스위칭 (또는 제로 크로스 턴온)과 무작위 발사 스위칭 (또는 랜덤 턴온)으로 나눌 수 있습니다. 제로 크로싱 턴온 SSR이 제어 신호를 수신하면 부하 전압이 제로 크로싱 포인트 (전압 포인트가 아니라 실제로는 전압 영역, 약 ± 15V)를 통과 한 후 부하를 전환하여 EMI, RFI 및 임펄스 전류; 랜덤 턴온 SSR은 제어 신호를 수신하는 즉시 (수 밀리 초 내에) 부하를 전환하므로 지연 요구 사항이 더 높은 애플리케이션에 더 적합합니다.

우리가 제공하는 모든 일반 모델


● MGR-1DD 시리즈 (하나의 채널, DC to DC)

부하 전압 5-220VDC, 작은 전류

  • MGR-1DD220D10
  • MGR-1DD220D20
  • MGR-1DD220D25
  • MGR-1DD220D30
  • MGR-1DD220D40
  • MGR-1DD220D50
  • MGR-1DD220D60
  • MGR-1DD220D75
  • MGR-1DD220D80
  • MGR-1DD220D90
  • MGR-1DD220D100
  • MGR-1DD220D120

부하 전압 5-110VDC, 큰 전류

  • MGR-1DD110D150
  • MGR-1DD110D200
  • MGR-1DD110D300
  • MGR-1DD110D400
  • MGR-1DD110D500
  • MGR-1DD110D600
  • MGR-1DD110D800

● MGR-1AD 시리즈 (하나의 채널, AC to DC)

부하 전압 5-120VDC

  • MGR-1AD12D10
  • MGR-1AD12D20
  • MGR-1AD12D25
  • MGR-1AD12D30
  • MGR-1AD12D40
  • MGR-1AD12D50
  • MGR-1AD12D60
  • MGR-1AD12D75
  • MGR-1AD12D80
  • MGR-1AD12D90
  • MGR-1AD12D100
  • MGR-1AD12D150

부하 전압 5-220VDC

  • MGR-1AD22D10
  • MGR-1AD22D20
  • MGR-1AD22D25
  • MGR-1AD22D30
  • MGR-1AD22D40
  • MGR-1AD22D50
  • MGR-1AD22D60
  • MGR-1AD22D75
  • MGR-1AD22D80
  • MGR-1AD22D90
  • MGR-1AD22D100

● MGR-1D 시리즈 (단상, DC to AC)

부하 전압 24-480VAC, 제로 크로싱

  • MGR-1D4810
  • MGR-1D4820
  • MGR-1D4825
  • MGR-1D4830
  • MGR-1D4840
  • MGR-1D4850
  • MGR-1D4860
  • MGR-1D4875
  • MGR-1D4880
  • MGR-1D4890
  • MGR-1D48100
  • MGR-1D48120
  • MGR-1D48150

부하 전압 24-690VAC, 제로 크로싱

  • MGR-1D6910
  • MGR-1D6920
  • MGR-1D6925
  • MGR-1D6930
  • MGR-1D6940
  • MGR-1D6950
  • MGR-1D6960
  • MGR-1D6975
  • MGR-1D6980
  • MGR-1D6990
  • MGR-1D69100
  • MGR-1D6969
  • MGR-1D69150

부하 전압 24-1200VAC, 제로 크로싱

  • MGR-1D12010
  • MGR-1D12020
  • MGR-1D12025
  • MGR-1D12030
  • MGR-1D12040
  • MGR-1D12050
  • MGR-1D12060
  • MGR-1D12075
  • MGR-1D12080
  • MGR-1D12090
  • MGR-1D120100
  • MGR-1D120120
  • MGR-1D120150

부하 전압 24-480VAC, 무작위 발사

  • MGR-1D4810P
  • MGR-1D4820P
  • MGR-1D4825P
  • MGR-1D4830P
  • MGR-1D4840P
  • MGR-1D4850P
  • MGR-1D4860P
  • MGR-1D4875P
  • MGR-1D4880P
  • MGR-1D4890P
  • MGR-1D48100P
  • MGR-1D48120P
  • MGR-1D48150P

부하 전압 24-690VAC, 무작위 발사

  • MGR-1D6910P
  • MGR-1D6920P
  • MGR-1D6925P
  • MGR-1D6930P
  • MGR-1D6940P
  • MGR-1D6950P
  • MGR-1D6960P
  • MGR-1D6975P
  • MGR-1D6980P
  • MGR-1D6990P
  • MGR-1D69100P
  • MGR-1D6969P
  • MGR-1D69150P

부하 전압 24-1200VAC, 무작위 발사

  • MGR-1D12010P
  • MGR-1D12020P
  • MGR-1D12025P
  • MGR-1D12030P
  • MGR-1D12040P
  • MGR-1D12050P
  • MGR-1D12060P
  • MGR-1D12075P
  • MGR-1D12080P
  • MGR-1D12090P
  • MGR-1D120100P
  • MGR-1D120120P
  • MGR-1D120150P

● MGR-1A 시리즈 (단상, AC to AC)

부하 전압 24-480VAC, 제로 크로싱

  • MGR-1A4810
  • MGR-1A4820
  • MGR-1A4825
  • MGR-1A4830
  • MGR-1A4840
  • MGR-1A4850
  • MGR-1A4860
  • MGR-1A4875
  • MGR-1A4880
  • MGR-1A4890
  • MGR-1A48100
  • MGR-1A48120
  • MGR-1A48150

부하 전압 24-690VAC, 제로 크로싱

  • MGR-1A6910
  • MGR-1A6920
  • MGR-1A6925
  • MGR-1A6930
  • MGR-1A6940
  • MGR-1A6950
  • MGR-1A6960
  • MGR-1A6975
  • MGR-1A6980
  • MGR-1A6990
  • MGR-1A69100
  • MGR-1A6969
  • MGR-1A69150

부하 전압 24-1200VAC, 제로 크로싱

  • MGR-1A12010
  • MGR-1A12020
  • MGR-1A12025
  • MGR-1A12030
  • MGR-1A12040
  • MGR-1A12050
  • MGR-1A12060
  • MGR-1A12075
  • MGR-1A12080
  • MGR-1A12090
  • MGR-1A120100
  • MGR-1A120120
  • MGR-1A120150

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.

구식 모델


● MGR-1DD 시리즈 (하나의 채널, DC to DC)

부하 전압 5-48VDC

  • MGR-1DD48D10
  • MGR-1DD48D20
  • MGR-1DD48D25
  • MGR-1DD48D30
  • MGR-1DD48D40
  • MGR-1DD48D50
  • MGR-1DD48D60
  • MGR-1DD48D75
  • MGR-1DD48D80
  • MGR-1DD48D90
  • MGR-1DD48D100
  • MGR-1DD48D150
  • MGR-1DD48D180

부하 전압 5-60VDC

  • MGR-1DD60D10
  • MGR-1DD60D20
  • MGR-1DD60D25
  • MGR-1DD60D30
  • MGR-1DD60D40
  • MGR-1DD60D50
  • MGR-1DD60D60
  • MGR-1DD60D75
  • MGR-1DD60D80
  • MGR-1DD60D90
  • MGR-1DD60D100
  • MGR-1DD60D150
  • MGR-1DD60D180

부하 전압 5-60VDC, 큰 전류

제시 하 다

1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
