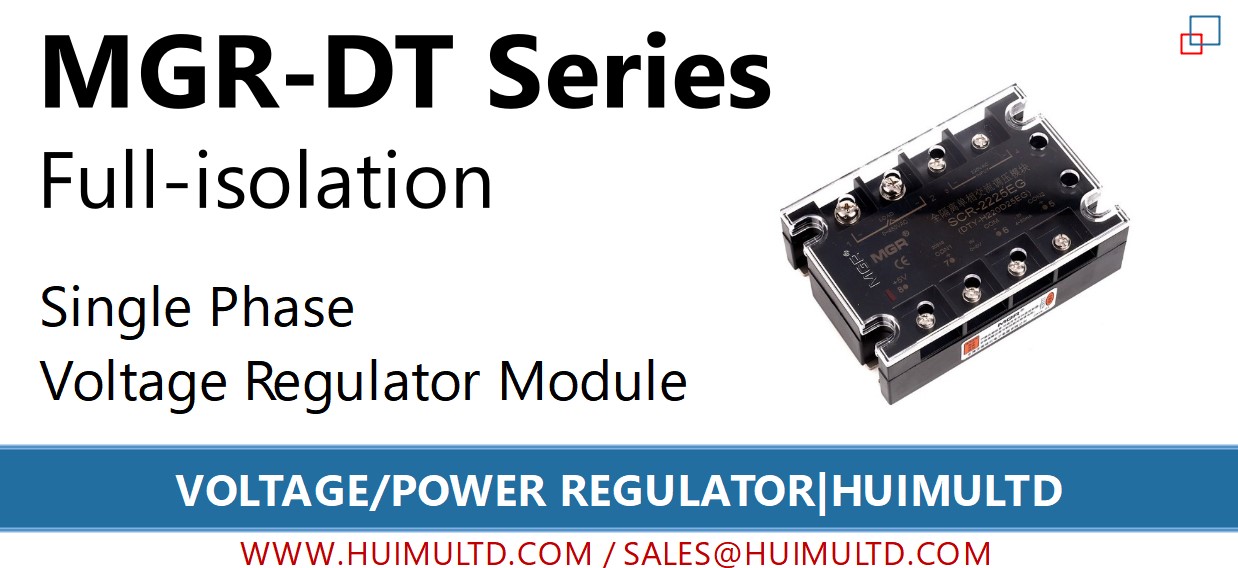

MGR-DT 系列
电力电压调节器
【本网站上的所有信息仅供参考，以实际产品和随附的产品手册为准。如有任何疑问，请联系webmaster@huimultd.com。】
介绍
MGR-DT系列全隔离单相交流调压模块（以前称为“DTY-H系列”或“SCR系列”）集成了同步变压器，相检测电路，相移触发电路和晶闸管输出电路。MGR-DT系列可以控制晶闸管的触发角（导通角）来调节负载电压（即相位角控制）。根据输出功率晶闸管的不同，MGR-DT系列可分为普通型（一个TRIAC作为输出组件），增强型（一对反向并联SCR作为输出组件）和半波型（一个SCR作为输出组件）。根据单相交流负载的额定电压的不同，MGR-DT系列可分为220V型和380V型。根据不同的控制信号（CON）的不同，MGR-DT系列可分为E型，F型，G型和H型。
选型
MGR-DT （全隔离单相调压模块）
- [负载电压] {-22 (220VAC); -38 (380VAC)}
- [额定电流]
- [功能] {-Empty（全波）;-X（半波）}
- [控制信号] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}参数
MGR-DT 系列
控制信号: E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*（E，F，H型可使用手动控制电路进行控制，而G型不能）
负载电压: 220VAC / 380VAC
负载电流: 增强型--15A，35A，55A，75A，120A，150A，190A，240A，290A，350A;普通型-10A，25A，40A;半波型--10A，25A，50A
（注意：以上电流等级是模块内部晶闸管的最大均方根电流）
尺寸和安装: 105mm*74mm*33mm; 面板安装固态模块，带塑料盖，金属底座和螺钉端子功能
● 模块化，耐高压，更安全，更可靠
● 小型化，便于安装，接线等
● 线性相移控制电路，稳定性好，精度高
● 集成了同步变压器，相位检测电路，相移触发电路和晶闸管输出电路。
● 控制信号和负载信号之间完全电气隔离
● LED状态指示灯
● 低输出断态漏电流
● 低输出通态压降
● 标准输出RC缓冲电路
● 透明罩壳可提供额外保护尺寸和电路接线图
MGR-DT 系列固态调压模块
以E型（CON 0〜5V）为例:
● ①和②端口是模块的输出端子（即模块内部晶闸管的两极）。增强型和普通型的①和②端口无极性。半波型模块内部的SCR晶闸管的阳极连接到①端口，阴极连接到②端口。
● ③和④端口是模块内部的同步变压器的主要绕组，规格可分为220VAC型和380VAC型：220VAC型可用于165-240VAC的电网，380VAC型可用于285-420VAC范围内的电网。③和④端口无极性。
● COM端口是内部公共接地端子，CON端口是控制端子，+5V端口是模块内部生成的电源，仅用于电位计的手动控制。强电流部分（①，②，③和④端口）和弱电流部分（+5V，CON和COM端口）完全隔离。应用
● 需要调整电压的应用。
注意事项和常见问题解答
● 通过①和②端口施加到负载的相位必须与③和④端口施加的相位一致，否则设备将失去控制。电网频率必须为50Hz。
● CON必须相对于COM为正，并且如果极性相反，则输出端子将失控（完全打开或完全关闭）。当CON从0V变为5V时，交流负载上的电压可以从0V调整到最大值（对于电阻性负载）。当CON上的控制电压约为0V〜0.8V（全封闭区域）时，控制信号可以可靠地关闭模块的输出。当CON上的控制电压约为0.8V〜4.6V（可调区域）时，随着控制电压的增加，导通角α从180°线性减小至0°，AC负载上的电压从0V增加至最大值。当CON上的控制电压约为4.6V〜5V（全开区域）时，交流负载上的电压为最大值（接近电网电压）。
● CON和COM之间的输入阻抗分为E，F和H型（这三种类型的阻抗均大于或等于30KΩ）和G型（阻抗为250Ω）。+5V电压信号仅提供给手动电位器（所选电阻在2〜10KΩ之间），不能用于其他用途。注意：电位器无法手动调节G型（4〜20mA作为控制信号），因此+5V端口对G型无用。
● 单相交流异步电动机的速度控制应通过变频器来调节，而单相调压模块只能用于要求不高的风扇电动机和泵电动机。
● 不能使用三个单相调压器模块来调节三相电网上的三相负载。
● 强电部分，弱电部分与模块背板之间的绝缘电压大于2000VAC。
● 整个模块的热量=实际负载电流（Amps）*1.5W/Amps。客户可以根据实际需要选择MG-L，MG-H系列散热器。
● 有关选择电流等级，设备保护等的规格和注意事项，请参阅单相交流固态继电器的说明。我们提供的所有常规型号
● MGR-DT 系列（单相，全隔离，普通型）
负载电压单相220VAC，控制信号：CON1 0-5V，CON2 4-20mA;全波
- MGR-DT2210EG
- MGR-DT2225EG
- MGR-DT2240EG
负载电压单相220VAC，控制信号：CON 0-10V;全波
- MGR-DT2210F
- MGR-DT2225F
- MGR-DT2240F
负载电压单相220VAC，控制信号：CON 1-5V;全波
- MGR-DT2210H
- MGR-DT2225H
- MGR-DT2240H
负载电压单相380VAC，控制信号：CON1 0-5V，CON2 4-20mA;全波
- MGR-DT3810EG
- MGR-DT3825EG
- MGR-DT3840EG
负载电压单相380VAC，控制信号：CON 0-10V;全波
- MGR-DT3810F
- MGR-DT3825F
- MGR-DT3840F
负载电压单相380VAC，控制信号：CON 1-5V;全波
- MGR-DT3810H
- MGR-DT3825H
- MGR-DT3840H
● MGR-DT系列（单相，全隔离，增强型）
负载电压单相220VAC，控制信号：CON1 0-5V，CON2 4-20mA;全波
- MGR-DT2215EG
- MGR-DT2235EG
- MGR-DT2255EG
- MGR-DT2275EG
- MGR-DT22120EG
- MGR-DT22150EG
- MGR-DT22190EG
- MGR-DT22240EG
- MGR-DT22290EG
- MGR-DT22350EG
负载电压单相220VAC，控制信号：CON 0-10V;全波
- MGR-DT2215F
- MGR-DT2235F
- MGR-DT2255F
- MGR-DT2275F
- MGR-DT22120F
- MGR-DT22150F
- MGR-DT22190F
- MGR-DT22240F
- MGR-DT22290F
- MGR-DT22350F
负载电压单相220VAC，控制信号：CON 1-5V;全波
- MGR-DT2215H
- MGR-DT2235H
- MGR-DT2255H
- MGR-DT2275H
- MGR-DT22120H
- MGR-DT22150H
- MGR-DT22190H
- MGR-DT22240H
- MGR-DT22290H
- MGR-DT22350H
负载电压单相380VAC，控制信号：CON1 0-5V，CON2 4-20mA;全波
- MGR-DT3815EG
- MGR-DT3835EG
- MGR-DT3855EG
- MGR-DT3875EG
- MGR-DT38120EG
- MGR-DT38150EG
- MGR-DT38190EG
- MGR-DT38240EG
- MGR-DT38290EG
- MGR-DT38350EG
负载电压单相380VAC，控制信号：CON 0-10V;全波
- MGR-DT3815F
- MGR-DT3835F
- MGR-DT3855F
- MGR-DT3875F
- MGR-DT38120F
- MGR-DT38150F
- MGR-DT38190F
- MGR-DT38240F
- MGR-DT38290F
- MGR-DT38350F
负载电压单相380VAC，控制信号：CON 1-5V;全波
- MGR-DT3815H
- MGR-DT3835H
- MGR-DT3855H
- MGR-DT3875H
- MGR-DT38120H
- MGR-DT38150H
- MGR-DT38190H
- MGR-DT38240H
- MGR-DT38290H
- MGR-DT38350H
● MGR-DT系列（单相，全隔离，半波型）
负载电压单相220VAC，控制信号：CON1 0-5V，CON2 4-20mA;全波
- MGR-DT2210XEG
- MGR-DT2225XEG
- MGR-DT2250XEG
负载电压单相220VAC，控制信号：CON 0-10V;全波
- MGR-DT2210XF
- MGR-DT2225XF
- MGR-DT2250XF
负载电压单相220VAC，控制信号：CON 1-5V;全波
- MGR-DT2210XH
- MGR-DT2225XH
- MGR-DT2250XH
负载电压单相380VAC，控制信号：CON1 0-5V，CON2 4-20mA;全波
- MGR-DT3810XEG
- MGR-DT3825XEG
- MGR-DT3850XEG
负载电压单相380VAC，控制信号：CON 0-10V;全波
- MGR-DT3810XF
- MGR-DT3825XF
- MGR-DT3850XF
负载电压单相380VAC，控制信号：CON 1-5V;全波
- MGR-DT3810XH
- MGR-DT3825XH
- MGR-DT3850XH
（E型：CON 0-5V;F型：CON 0-10V;G型：CON 4-20mA;H型：CON 1-5V）
*可提供定制型号，请随时与我们联系。
提示
1）选择固态继电器/固态模块的额定电流时，请考虑相应的降额系数。
