MGR-H 系列
面板固态继电器

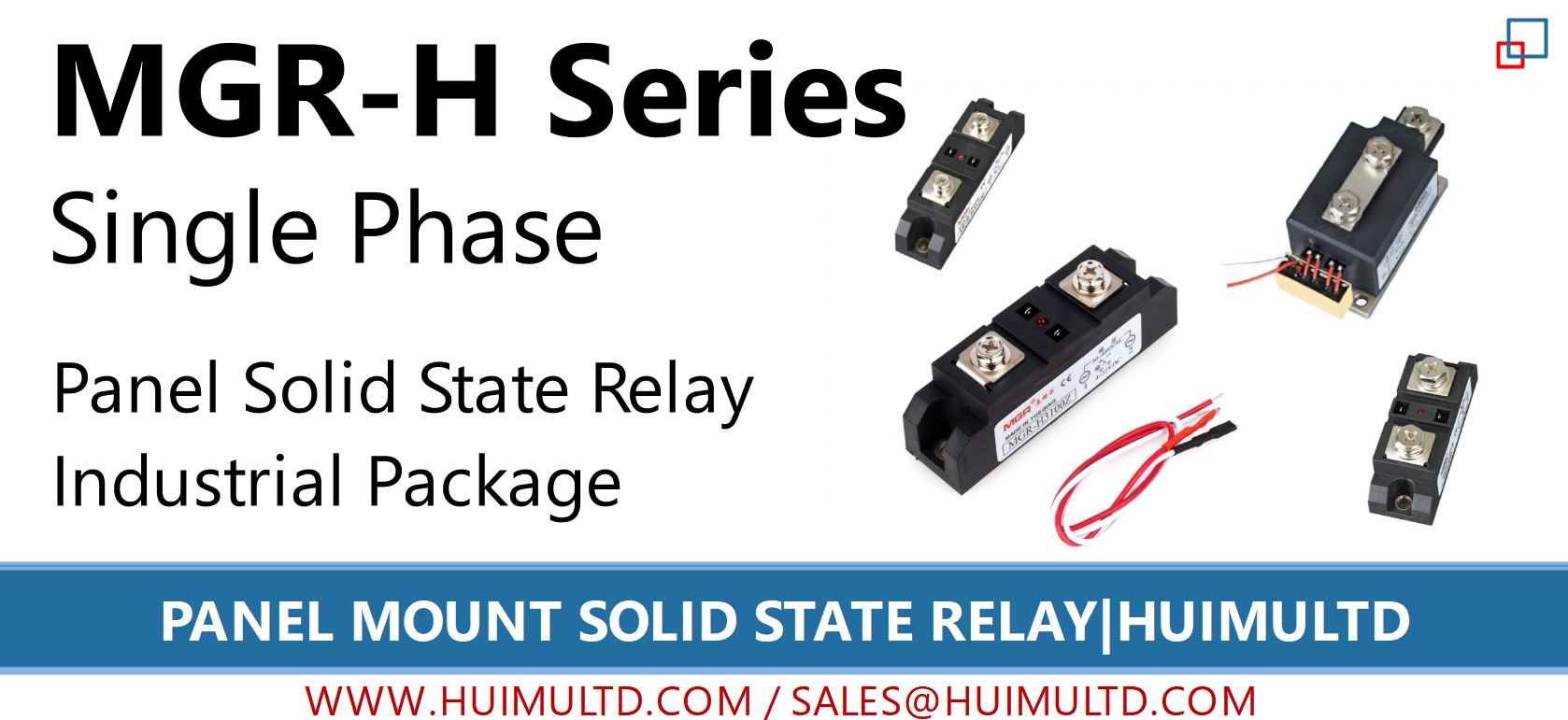

MGR-H 系列 面板固态继电器

【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】

介绍


MGR-H系列“直流输入-单相交流输出面板安装固态继电器”使用工业型封装(长条形,反并联SCR作为触发组件),也可以称为工业级固态继电器,增强型单相面板固态继电器。根据触发模式的不同,MGR-H系列分为MGR-H_Z系列(过零触发)和MGR-H_P系列(随机导通)。根据负载电压分为普通型(480VAC)和高压型(1200VAC)。根据负载电流的不同,也可以分为普通型(40A-125A),大电流型(150A-400A)和超大电流型(大于400A)。

选型


选型 MGR-H 系列 面板固态继电器

MGR-H (面板安装,单相,DC-AC,工业型)
  - [负载电压] {-3 (30-480VAC); -12 (30-1200VAC)}
  - [额定电流]]
  - [触发模式] {-Z(过零触发);-P(随机导通)}

参数


MGR-H3 系列 img

MGR-H3 系列

控制电压: 4~32VDC (例如4VDC,9VDC,12VDC,24VDC,32VDC或定制的控制电压)
控制电流: 超低输入电流, ≤10mA
负载电压: 单相30〜480VAC(例如24VAC,48VAC,110VAC,230VAC,380VAC,480VAC或定制电压)
负载电流: 40A, 60A, 80A, 100A, 120A, 125A
尺寸和安装: 94mm*34mm*42mm; 面板安装固态继电器,带金属底座和螺钉端子

MGR-H3 系列 (Large Current) img

MGR-H3系列(大电流)

控制电压: 4~32VDC (例如4VDC,9VDC,12VDC,24VDC,32VDC或定制的控制电压)
控制电流: 超低输入电流, ≤10mA
负载电压: 单相30〜480VAC(例如24VAC,48VAC,110VAC,230VAC,380VAC,480VAC或定制电压)
负载电流: 150A, 200A, 250A, 300A, 350A, 400A
尺寸和安装: 94mm*34mm*42mm; 面板安装固态继电器,带金属底座和螺钉端子

MGR-H3 系列 (Ultra Large Current) img

MGR-H3系列(超大电流)

控制电压: 4~32VDC (例如4VDC,9VDC,12VDC,24VDC,32VDC或定制的控制电压)
控制电流: 超低输入电流, ≤10mA
负载电压: 单相30〜480VAC(例如24VAC,48VAC,110VAC,230VAC,380VAC,480VAC或定制电压)
负载电流: 400A, 500A
尺寸和安装: 115mm*53mm*63mm; 面板安装固态继电器,带金属底座和螺钉端子

MGR-H12 系列 (High Voltage) img

MGR-H12系列(高压)

控制电压: 4~32VDC (例如4VDC,6VDC,8VDC,9VDC,12VDC,24VDC,32VDC或定制的控制电压)
控制电流: 超低输入电流, ≤10mA
负载电压: 单相30〜1200VAC(例如48VAC,110VAC,240VAC,265VAC,400VAC,460VAC,1200VAC或定制电压)
负载电流: 40A, 60A, 80A, 100A, 120A, 125A
尺寸和安装: 94mm*25mm*37.5mm; 面板安装固态继电器,带金属底座和螺钉端子

MGR-H12 系列 (High Voltage, Large Current) img

MGR-H12系列(高压,大电流)

控制电压: 4~32VDC (例如4VDC,6VDC,8VDC,9VDC,12VDC,24VDC,32VDC或定制的控制电压)
控制电流: 超低输入电流, ≤10mA
负载电压: 单相30〜1200VAC(例如48VAC,110VAC,240VAC,265VAC,400VAC,460VAC,1200VAC或定制电压)
负载电流: 150A, 200A, 250A, 300A, 400A
尺寸和安装: 94mm*34mm*42mm; 面板安装固态继电器,带金属底座和螺钉端子

MGR-H12 系列 (High Voltage, Ultra Large Current) img

MGR-H12系列(高压,超大电流)

控制电压: 3~32VDC (例如4VDC,6VDC,8VDC,9VDC,12VDC,24VDC,32VDC或定制的控制电压)
控制电流: 超低输入电流, ≤10mA
负载电压: 单相30〜1200VAC(例如48VAC,110VAC,240VAC,265VAC,400VAC,460VAC,1200VAC或定制电压)
负载电流: 400A, 500A
尺寸和安装: 115mm*53mm*53mm; 面板安装固态继电器,带金属底座和螺钉端子

功能


● 反向并联可控硅作为输出组件,可用于性能可靠的商业或重工业应用
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 通过LED显示输出状态
● 标准输出RC缓冲电路

尺寸和电路接线图


MGR-H系列面板固态继电器

MGR-H 系列 面板固态继电器 DC-AC Diagram

直流输入-交流输出

MGR-H 系列 面板固态继电器 DC-AC Large Current Diagram

直流输入-交流输出,大电流

MGR-H 系列 面板固态继电器 DC-AC Ultra Large Current Diagram

直流输入-交流输出,超大电流

应用


● 需要电子开关的各种商业和工业设备,特别是但不限于重工业,加热或冷却设备,专业食品设备,医疗机器,远程控制系统,汽车,照明系统,运动控制系统,数控机械。

注意事项和常见问题解答


● 如果负载电流为10A,则必须配备散热器。 如果负载电流为40A或更高,则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时,请务必将压敏电阻与输出端子并联,其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别?
面板型固态继电器(或设备型,螺钉安装型)需要固定在金属基板或散热器上,并由散热片或风冷散热器进行冷却。PCB固态继电器(或引脚安装类型)具有行业标准的引脚配置,可以直接安装到印刷电路板上,使用自然散热即可,无需散热器。与面板型相比,PCB型具有更小的安装尺寸和更大的功率密度。
● 标准型(TRIAC输出)和工业型(反并联SCR输出)有什么区别?
对于交流电阻负载,两者之差很小。
对于电感性或电容性交流负载,当固态继电器在导通状态下关闭时,由于电流和电压的相位不一致,会产生大的电压上升速率dv/dt(换向dv/dt)。这种dv/dt会影响双向可控硅TRIAC的输出效率,甚至会损坏双向可控硅,但是换向dv/dt对反并联单向可控硅的影响很小。因此,对于电感或电容较大的交流负载,更适合选择工业级固态继电器。
● 过零触发和随机导通有什么区别?
根据触发时机的不同,固态继电器的触发模式可以分为“过零触发”(或零交叉导通)和“随机导通”(或随机触发)。当“过零触发固态继电器”接收到控制信号时,它将在负载电压经过“过零点”(这不是电压点,实际上是一个大约±15V的电压区域)之后切换负载,这有助于减少电磁干扰,射频干扰以及脉冲电流;“随机导通固态继电器”会在收到控制信号后立即(几毫秒内)立即切换负载,因此它更适合对延迟要求较高的应用。

我们提供的所有常规型号


● MGR-H_Z系列(过零触发,直流输入-交流输出)

负载电压30-480VAC,过零触发

  • MGR-H340Z
  • MGR-H360Z
  • MGR-H380Z
  • MGR-H3100Z
  • MGR-H3120Z
  • MGR-H3125Z

负载电压30-480VAC,过零触发,大电流

负载电压30-480VAC,过零触发,超大电流

负载电压30-1200VAC,过零触发

  • MGR-H1240Z
  • MGR-H1260Z
  • MGR-H1280Z
  • MGR-H12100Z
  • MGR-H12120Z
  • MGR-H12125Z

负载电压30-1200VAC,过零触发,大电流

  • MGR-H12150Z
  • MGR-H12200Z
  • MGR-H12250Z
  • MGR-H12300Z
  • MGR-H12350Z
  • MGR-H12400Z

负载电压30-1200VAC,过零触发,超大电流

● MGR-H_P系列(随机导通,直流输入-交流输出)

负载电压30-480VAC,随机导通

  • MGR-H340P
  • MGR-H360P
  • MGR-H380P
  • MGR-H3100P
  • MGR-H3120P
  • MGR-H3125P

负载电压30-480VAC,随机导通,大电流

  • MGR-H3150P
  • MGR-H3200P
  • MGR-H3250P
  • MGR-H3300P
  • MGR-H3350P
  • MGR-H3400P

*可提供定制型号,请随时与我们联系。

提示

1)选择固态继电器/固态模块的额定电流时,请考虑相应的降额系数。
