MGR-DD 系列
面板固态继电器

MGR-DD 系列 面板固态继电器

【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】

介绍


MGR-DD系列“直流输入-直流输出面板安装固态继电器”(或微型面板安装固态继电器,小型面板安装固态继电器,迷你型面板安装固态继电器)使用紧凑型封装,可以直接安装在金属板或散热器上,目前是MGR产品系列中最小的面板安装式直流固态继电器。尽管MGR-DD系列具有与MGR-1DD系列相同的特性,但其体积仅为MGR-1DD系列的四分之一(1/4),因此,MGR-DD更适合于对安装空间和功率密度要求很高的设备。

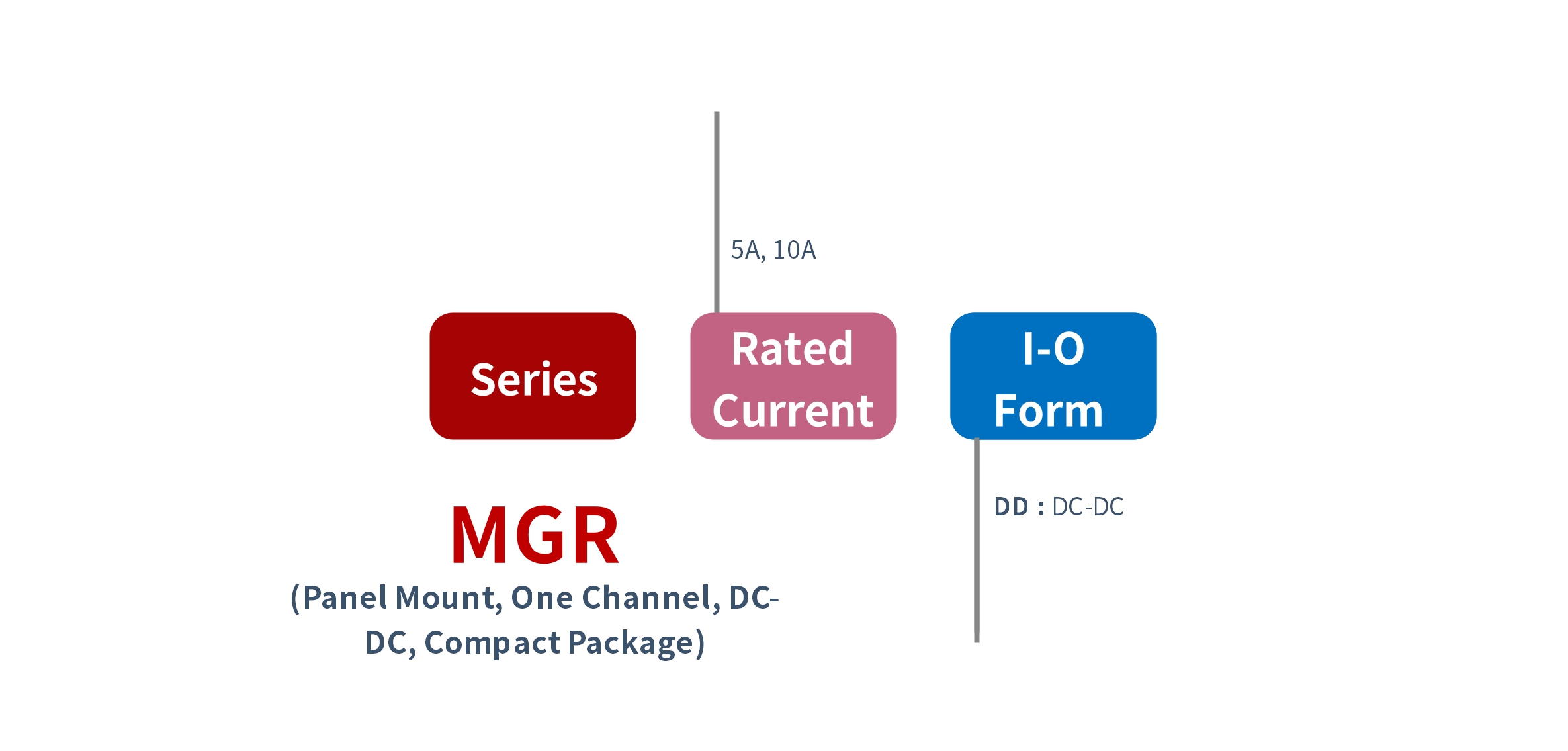

选型


选型 MGR-DD 系列 面板固态继电器

MGR (面板安装,单路,DC-DC,迷你型)
  - [额定电流]
  - [输入输出方式] {-DD (直流输入-直流输出)}

参数


MGR-DD 系列 img

MGR-DD 系列

控制电压:  3~32VDC (例如3VDC,5VDC,9VDC,12VDC,18VDC,24VDC,32VDC或定制的控制电压)
控制电流:  超低输入电流, ≤10mA
负载电压:  5~220VDC (例如5VDC,12VDC,24VDC,27VDC,VDC,60VDC,96VDC,160VDC,220VDC或定制电压)
负载电流:  5A, 10A
尺寸和安装:  38mm*28mm*16mm; 面板安装固态继电器,带塑料盖,金属底座和螺钉端子

功能


● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 低阻抗MOSFET作为输出组件,可将总功耗降至最低

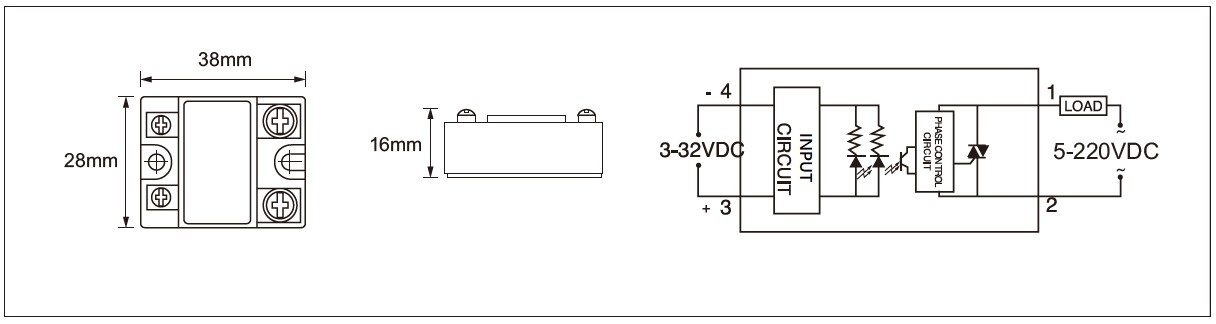

尺寸和电路接线图


MGR-DD系列面板固态继电器

MGR-DD 系列 面板固态继电器 Diagram

应用


● 需要电子开关的各种商业和工业设备,特别是但不限于重工业,加热或冷却设备,专业食品设备,医疗机器,远程控制系统,汽车,照明系统,运动控制系统,数控机械。

注意事项和常见问题解答


● 如果负载电流为10A,则必须配备散热器。 如果负载电流为40A或更高,则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时,请务必将压敏电阻与输出端子并联,其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别?
面板型固态继电器(或设备型,螺钉安装型)需要固定在金属基板或散热器上,并由散热片或风冷散热器进行冷却。PCB固态继电器(或引脚安装类型)具有行业标准的引脚配置,可以直接安装到印刷电路板上,使用自然散热即可,无需散热器。与面板型相比,PCB型具有更小的安装尺寸和更大的功率密度。

我们提供的所有常规型号


● MGR-DD 系列 (迷你型,直流输入-直流输出)

*可提供定制型号,请随时与我们联系。

提示

1)选择固态继电器/固态模块的额定电流时,请考虑相应的降额系数。
2)您可以访问资源页以查看和下载文件。
3)您可以访问产品页以查看和了解其他产品。
4)您可以访问信息页来查看和了解固态继电器/固态模块的知识。
5)您也可以访问帮助页与我们联系以获得更多支持。
