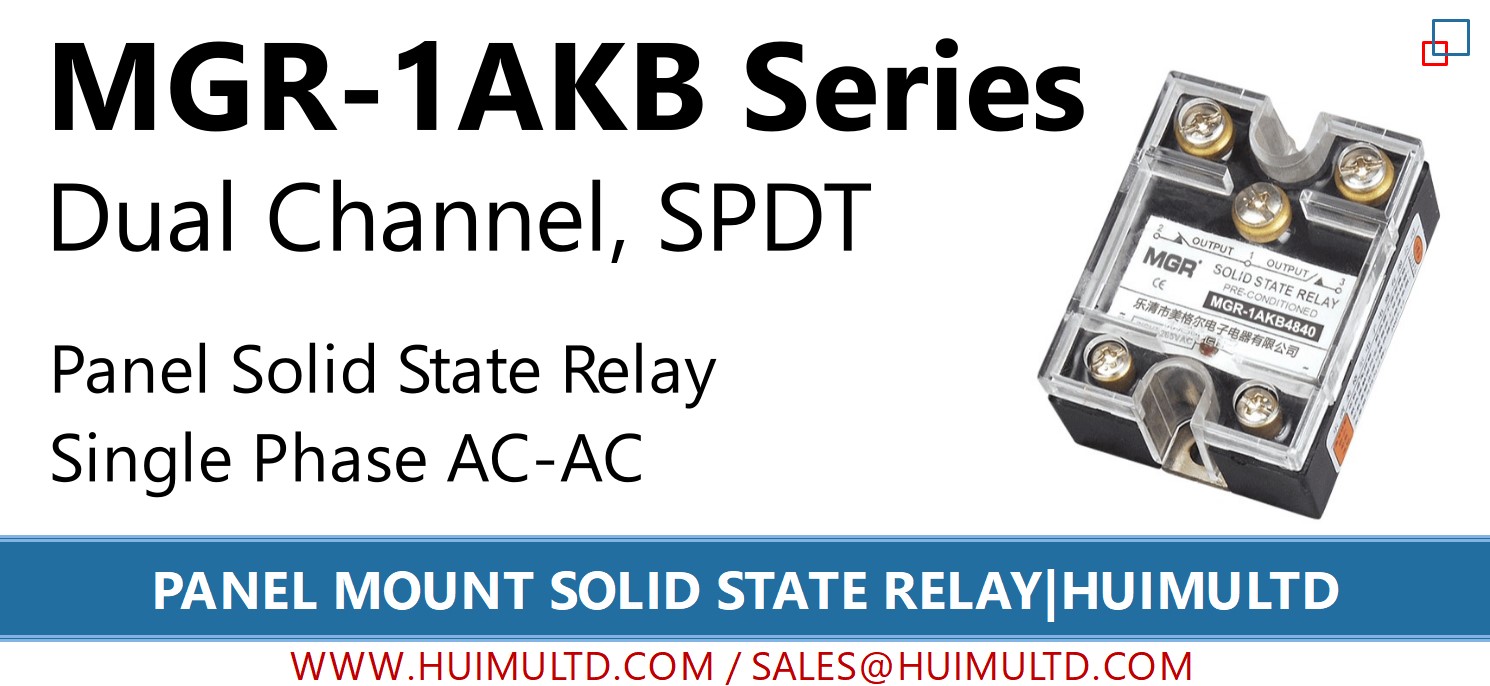

MGR-1AKB 系列
面板固态继电器

MGR-1AKB 系列 面板固态继电器

【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】

介绍


MGR-1AKB系列“一开一闭单相交流输入-单相交流输出面板安装固态继电器”是一种单刀双掷(双通道)固态继电器(又称常开常闭型固态继电器),它使用一个控制信号来控制两个不同的负载(这两个负载在同一电源下工作,同时只能接通一个负载)。

选型


选型 MGR-1AKB 系列 面板固态继电器

MGR-1AKB (面板安装,双通道,SPDT,单相,AC-AC)
  - [负载电压]{-48 (24-480VAC)}
  - [额定电流]

参数


MGR-1AKB 系列 img

MGR-1AKB 系列

控制电压:  85~265VAC (例如100VAC,110VAC/120VAC,200VAC,220VAC/230VAC,240VAC或定制的控制电压)
控制电流:  超低输入电流
负载电压:  单相24〜480VAC(例如24VAC,48VAC,110VAC,230VAC,380VAC,480VAC或定制的负载电压)
负载电流:  10A, 15A, 20A, 25A, 30A, 40A
尺寸和安装:  57.4mm*44.8mm*28mm; 面板安装固态继电器,带透明盖,金属底座和螺钉端子

功能


● TRIAC作为输出组件可用于性能可靠的商业或重工业应用
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 通过LED显示输出状态
● 标准输出RC缓冲电路
● 透明罩壳可提供额外保护

尺寸和电路接线图


MGR-1AKB系列面板固态继电器

MGR-1AKB 系列 面板固态继电器 Diagram

应用


● 需要电子开关的各种商业和工业设备,特别是但不限于重工业,加热或冷却设备,专业食品设备,医疗机器,远程控制系统,汽车,照明系统,运动控制系统,数控机械。
● 一个控制信号,一个电源和两个不同的负载;并且一次只能打开一个负载。

注意事项和常见问题解答


● 如果负载电流为10A,则必须配备散热器。 如果负载电流为40A或更高,则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时,请务必将压敏电阻与输出端子并联,其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别?
面板型固态继电器(或设备型,螺钉安装型)需要固定在金属基板或散热器上,并由散热片或风冷散热器进行冷却。PCB固态继电器(或引脚安装类型)具有行业标准的引脚配置,可以直接安装到印刷电路板上,使用自然散热即可,无需散热器。与面板型相比,PCB型具有更小的安装尺寸和更大的功率密度。
● 什么是单刀双掷固态继电器?
单刀双掷固态继电器可以通过一个控制信号控制两个不同的负载,并且只能同时打开一个负载。如果您想了解有关单刀双掷固态继电器的更多信息,请访问什么是SPDT固态继电器

我们提供的所有常规型号


● MGR-1AKB系列(双通道,SPDT,交流输入-交流输入)

负载电压24〜480VAC

  • MGR-1AKB4810
  • MGR-1AKB4815
  • MGR-1AKB4820
  • MGR-1AKB4825
  • MGR-1AKB4830
  • MGR-1AKB4840

*可提供定制型号,请随时与我们联系。

提示

1)选择固态继电器/固态模块的额定电流时,请考虑相应的降额系数。
2)您可以访问资源页以查看和下载文件。
3)您可以访问产品页以查看和了解其他产品。
4)您可以访问信息页来查看和了解固态继电器/固态模块的知识。
5)您也可以访问帮助页与我们联系以获得更多支持。
