MGR-3M 系列
电机控制器

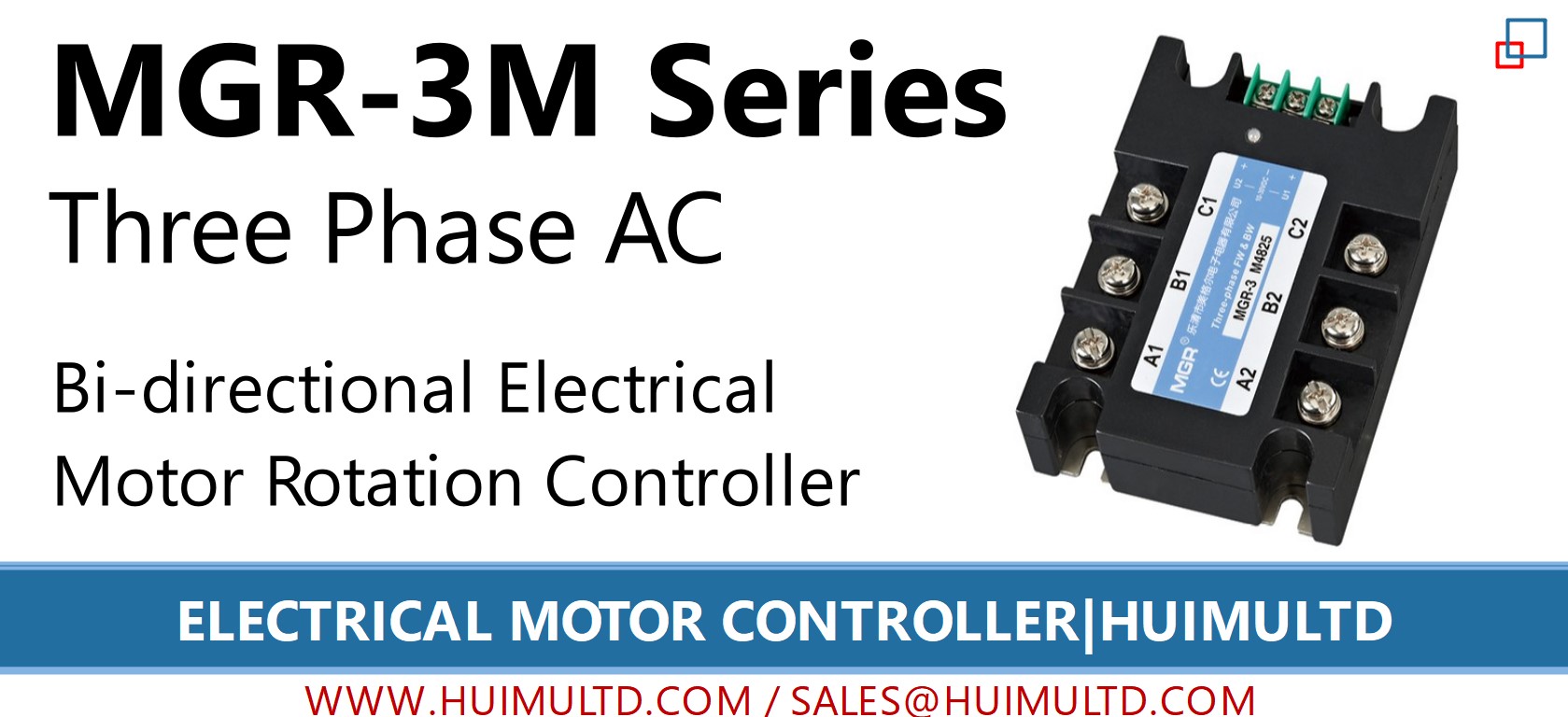

MGR-3M Series Electrical Motor Controller

【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】

介绍


MGR-3M系列三相交流可逆电动机旋转控制器是面板安装的一种DPDT直流输入-交流输出固态继电器。MGR-3M系列使用直流控制信号来控制三相交流可逆电动机的正反转向。

选型


How to order MGR-3M Series Electrical Motor Controller

MGR-3M (三相交流正反转电机转向控制器)
  - [负载电压] {-48 (480VAC)}
  - [额定电流]

Parameters


MGR-3M Series img

MGR-3M 系列

控制电压:  10~32VDC (例如12VDC,13.8VDC,15VDC,18VDC,24VDC,27VDC,28VDC,30VDC或定制的控制电压)
负载电压:  480VAC
负载电流:  10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A
尺寸和安装:  105mm*75mm*33mm; 面板安装固态继电器,带金属底座和螺钉端子

参数


● TRIAC作为输出组件可用于性能可靠的商业或重工业应用
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 标准输出RC缓冲电路
● 两色(红色和绿色)LED输出状态
● 内置正/反向联锁保护功能

尺寸和电路接线图


MGR-3M系列电机控制器

MGR-3M Series Electrical Motor Controller Diagram

应用


● 三相交流双向电动机

注意事项和常见问题解答


● 如果负载电流为10A,则必须配备散热器。如果负载电流为40A或更高,则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时,请务必将压敏电阻与输出端子并联,其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别?
面板型固态继电器(或设备型,螺钉安装型)需要固定在金属基板或散热器上,并由散热片或风冷散热器进行冷却。PCB固态继电器(或引脚安装类型)具有行业标准的引脚配置,可以直接安装到印刷电路板上,使用自然散热即可,无需散热器。与面板型相比,PCB型具有更小的安装尺寸和更大的功率密度。
● 什么是双刀双掷固态继电器?
双刀双掷电路由两组单刀双掷电路组成,可以用一个控制信号控制四个不同的负载,并且只能同时接通两个负载。双刀双掷固态继电器通常用于控制正反转电动机的方向(正向/反向)。

我们提供的所有常规型号


● MGR-3M系列(三相交流正反转电机转向控制器,DPDT)

负载电压480VAC

  • MGR-3M4810
  • MGR-3M4815
  • MGR-3M4820
  • MGR-3M4825
  • MGR-3M4830
  • MGR-3M4840
  • MGR-3M4850
  • MGR-3M4860
  • MGR-3M4875
  • MGR-3M4880
  • MGR-3M48100

*可提供定制型号,请随时与我们联系。

提示

1)选择固态继电器/固态模块的额定电流时,请考虑相应的降额系数。
2)您可以访问资源页以查看和下载文件。
3)您可以访问产品页以查看和了解其他产品。
4)您可以访问信息页来查看和了解固态继电器/固态模块的知识。
5)您也可以访问帮助页与我们联系以获得更多支持。
