SX-JK 시리즈
전압 전력 조정기

SX-JK 시리즈 전압 전력 조정기

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

SX-JK 시리즈 세 단계 솔리드 스테이트 위상 편이 트리거 모듈은 세 단계 사이리스터 회로를 통해 부하 전압을 조절하도록 설계된 장치로, 세 단계 위상 검출 회로, 위상 편이 회로, 제어 회로 및 트리거 회로. 당사의 TB 시리즈 세 단계 동기 변압기 모듈 (SX-JK 시리즈와 공동 판매)은 위상 편이 모듈을위한 동기 신호 및 내부 작동 전원 공급 장치를 제공하므로 사용자는 외부 회로 또는 전원 공급 장치가 필요하지 않습니다. SX-JK 시리즈는 사이리스터의 전도 각을 자동 (E 유형 : CON 0-5V; F 유형 : CON 0-10V; G 유형 : CON 4-20mA; H 유형 : CON 1-5V) 또는 수동 (조정 전위차계)를 사용하여 위상 편이 및 전압 조정의 목적을 달성하기 위해 해당 구성 요소를 트리거합니다. 기능에 따라 SX-JK 시리즈는 SX-JKA 시리즈 (세 단계 SCR 형 위상 편이 트리거 모듈), SX-JKT (세 단계 TRIAC 형 위상 편이 트리거 모듈), SX-JKZ (세 단계 완전 제어 정류 위상 편이 트리거 모듈) 및 SX-JKB (세 단계 반 제어 정류 위상 편이 트리거 모듈).

주문 방법

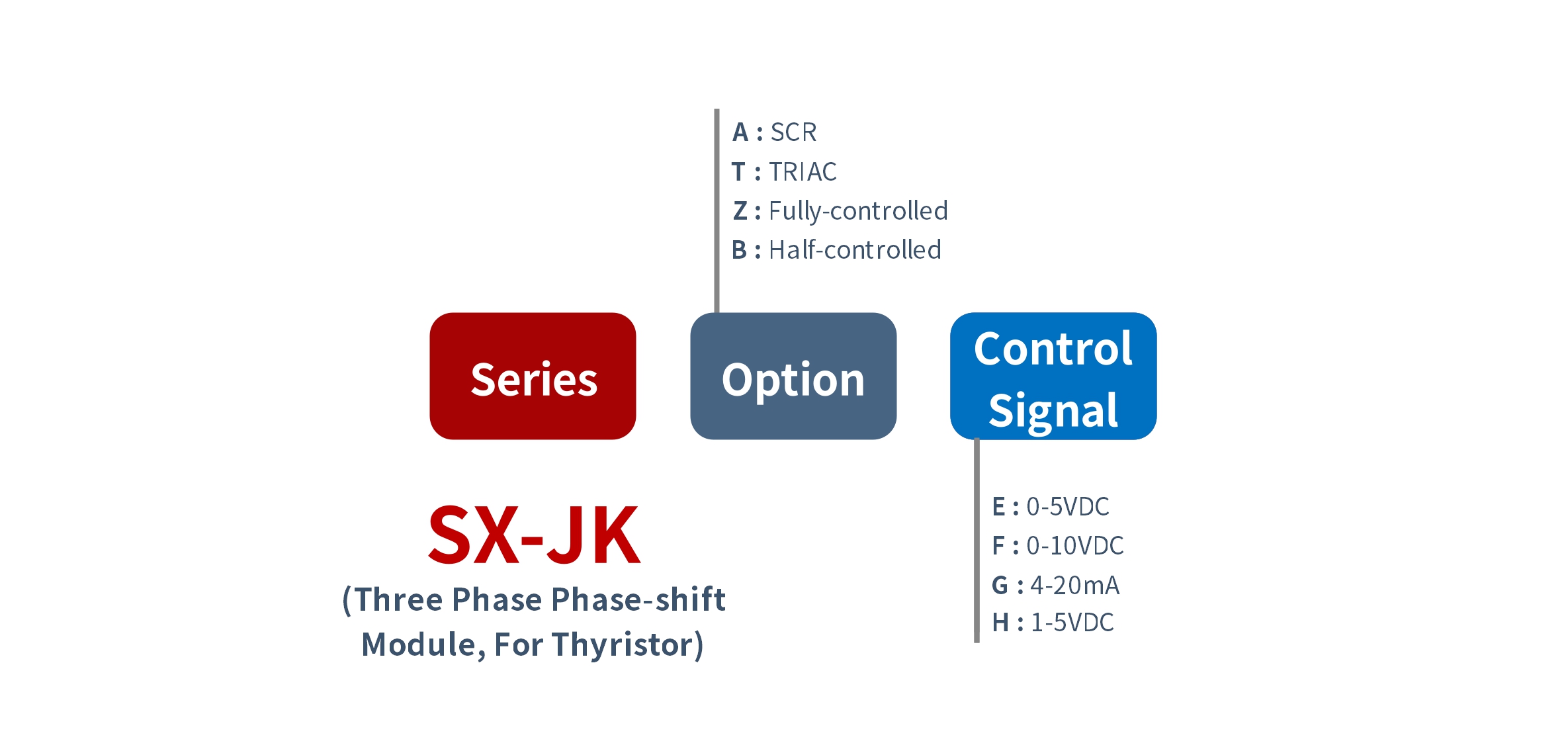

How to order SX-JK 시리즈 전압 전력 조정기

SX-JK (세 단계 사이리스터 용 위상 편이 모듈)
  - [선택권] {-A (SCR); -T (TRIAC); -Z (완전 제어); -B (절반 제어)}
  - [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}

매개 변수

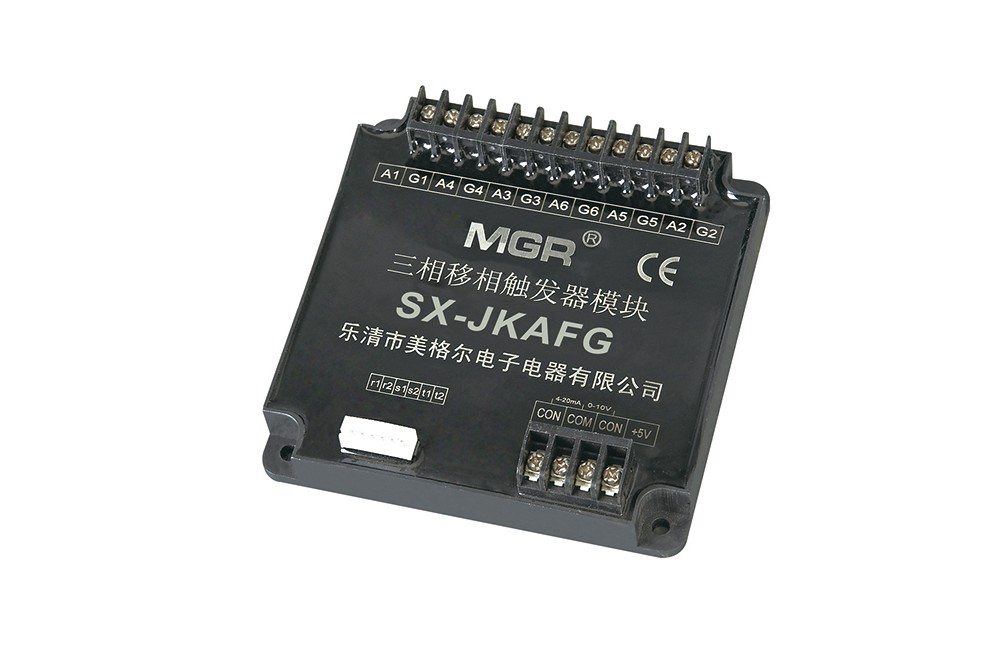

SX-JK 시리즈 img

SX-JK 시리즈

제어 신호 :  E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다.)
전원 :  TB-3A / TB-3Z (세 단계 동기 변압기 모듈)는 추가 회로 또는 외부 전원없이 SX-JK에 작동 전원을 제공 할 수 있습니다
부하 전압 :  세 단계, 380VAC (300VAC~420VAC), 50HZ
부하 전류 :  선택한 솔리드 스테이트 릴레이의 정격 전류를 참조하십시오
크기 및 장착 :  107mm*107mm*30mm; 플라스틱 덮개 및 나사 단자가있는 패널 장착 솔리드 스테이트 모듈

풍모

● 고압 저항성, 안전 및 신뢰성을 갖춘 모듈화
● 설치, 배선 등의 편의성을 고려한 소형화
● 우수한 안정성과 고정밀도의 선형 위상 편이 제어 회로
● LED 상태 표시기

치수 및 회로 배선도

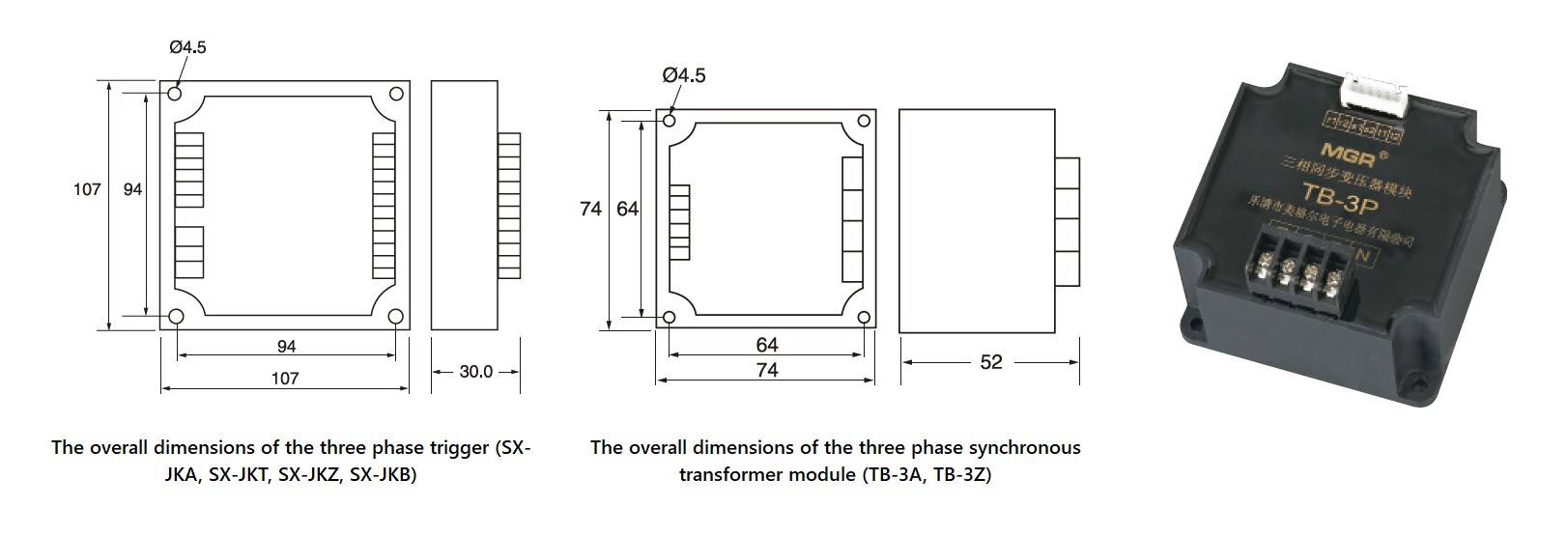

SX-JK 시리즈, 치수

치수

SX-JKA 시리즈 (SCR, 위상 편이)

세 단계 전압 조정 동기 변압기 모듈 (TB-3A)의 지원을 통해 SX-JKA는 역 병렬 SCR 사이리스터 3 세트로 구성된 회로를 통해 AC 출력 전압을 지속적으로 조정할 수 있습니다.

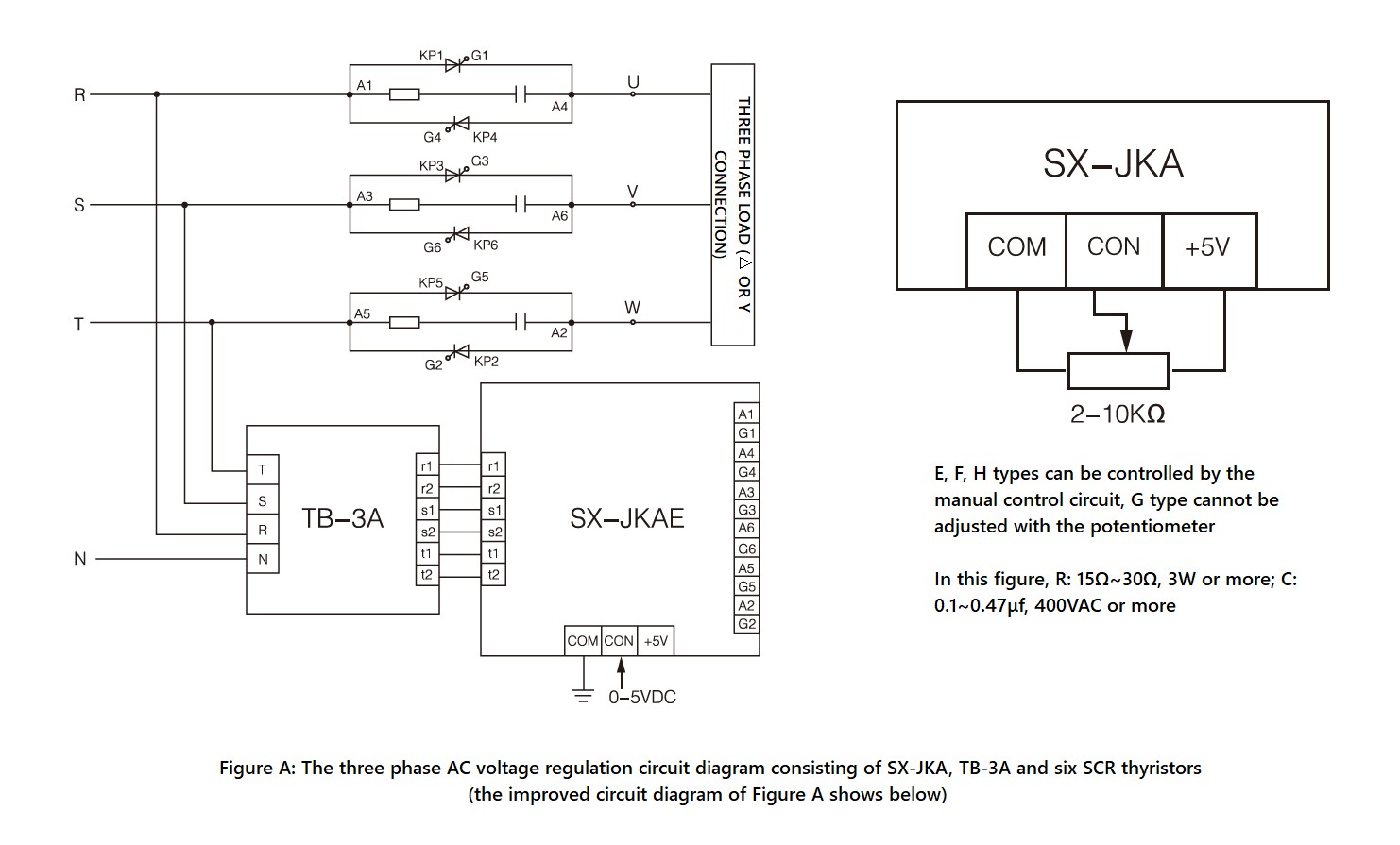

SX-JKA 시리즈, 회로 배선도

SX-JKA 시리즈, 회로 배선도

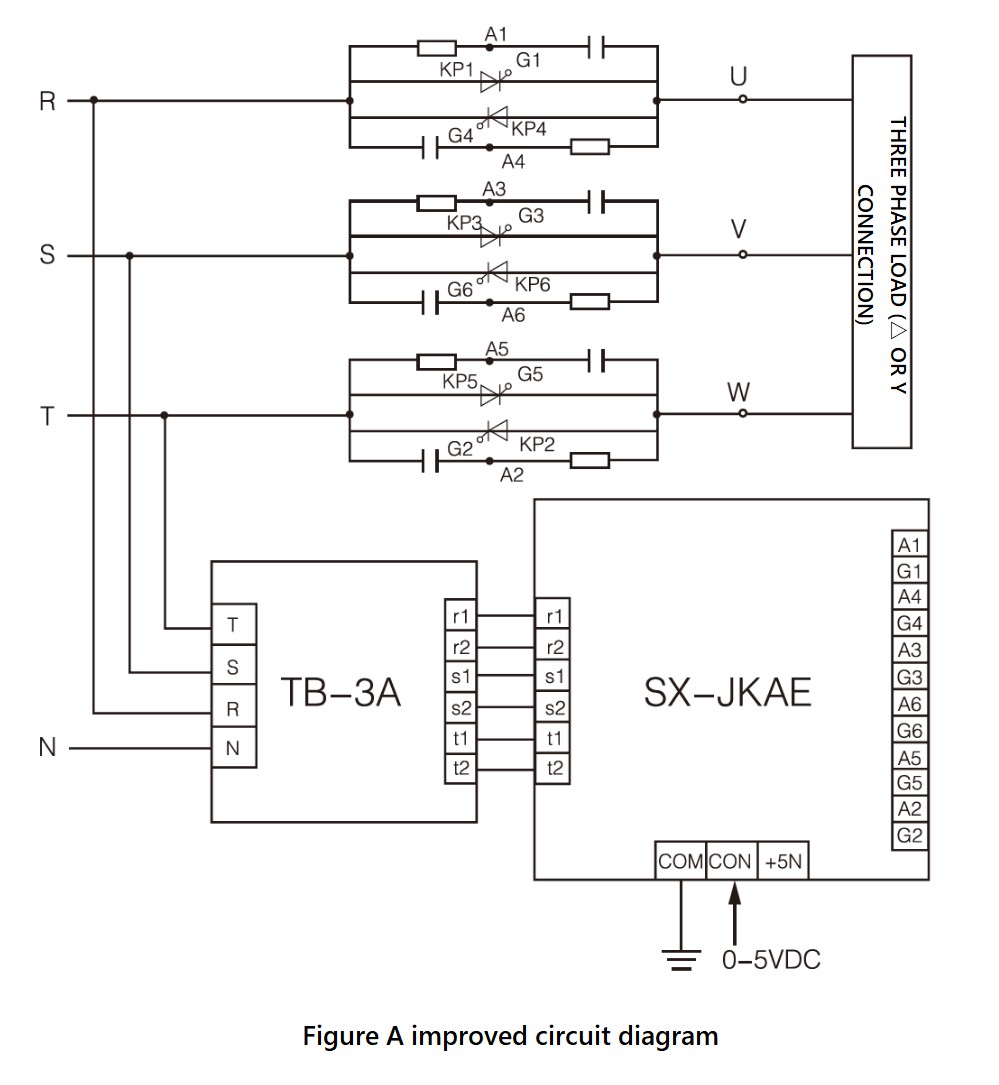

SX-JKA 시리즈, 회로 배선도, dv / dt 개선 된 버전

SX-JKA 시리즈, 회로 배선도, dv / dt 개선 된 버전

SX-JKT 시리즈 (TRIAC, 위상 편이)

세 단계 전압 조정 동기 변압기 모듈 (TB-3A)의 지원을 통해 SX-JKT는 3 개의 TRIAC 사이리스터로 구성된 회로를 통해 AC 출력 전압을 지속적으로 조정할 수 있습니다 (일반적으로 저항 부하에만 해당).

SX-JKT 시리즈, 회로 배선도

SX-JKT 시리즈, 회로 배선도

SX-JKZ 시리즈 (완전 제어, 정류, 위상 편이)

세 단계 정류 동기 변압기 모듈 (TB-3Z)의 지원으로 SX-JKZ는 세 단계 완전 제어 정류 회로의 AC 출력 전압을 지속적으로 조정할 수 있습니다.

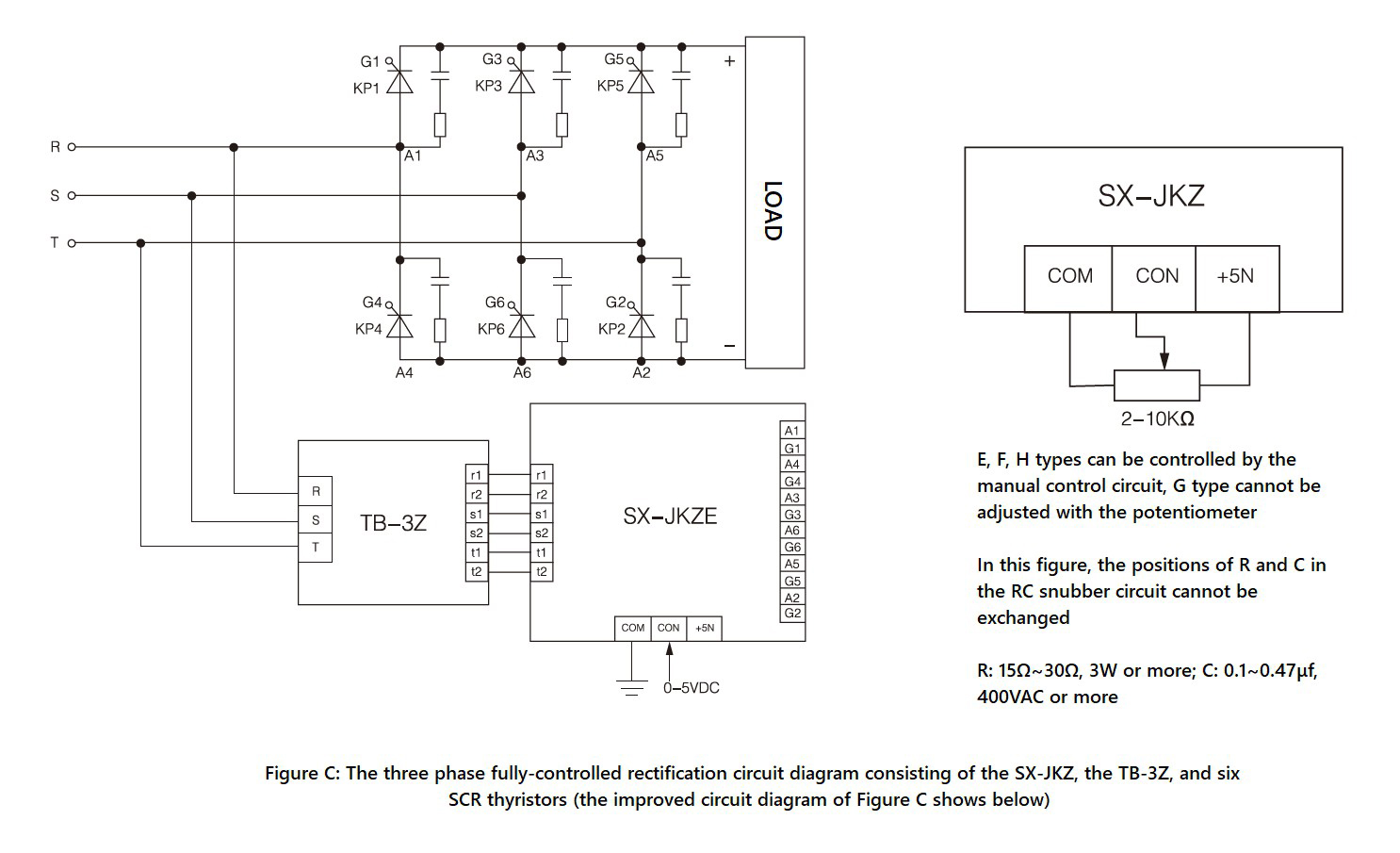

SX-JKZ 시리즈, 회로 배선도

SX-JKZ 시리즈, 회로 배선도

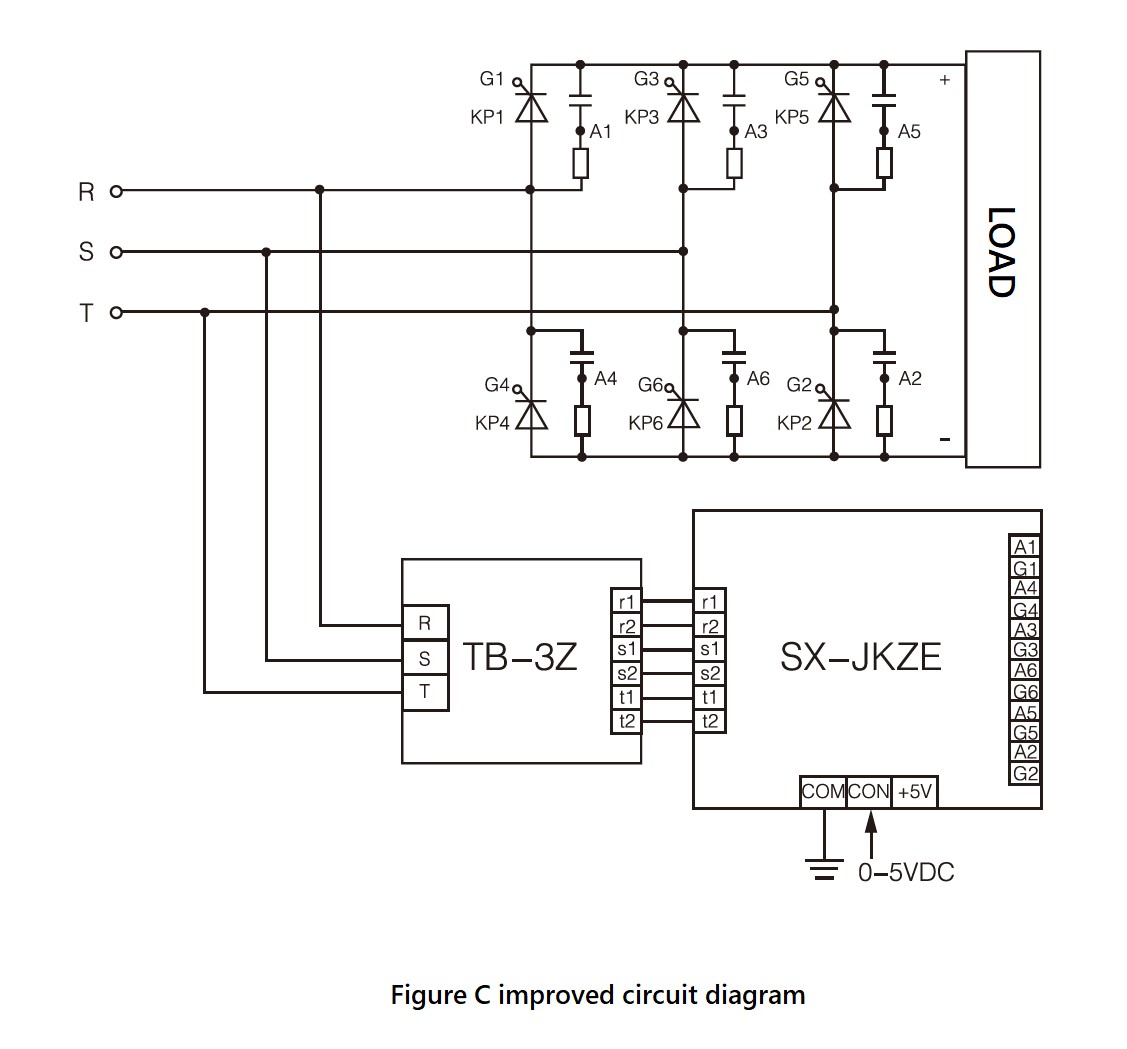

SX-JKZ 시리즈, 회로 배선도, dv / dt 개선 된 버전

SX-JKZ 시리즈, 회로 배선도, dv / dt 개선 된 버전

SX-JKB 시리즈 (절반 제어, 정류, 위상 편이)

세 단계 정류 동기 변압기 모듈 (TB-3Z)의 지원으로 SX-JKB는 세 단계 절반 제어 정류 회로의 AC 출력 전압을 지속적으로 조정할 수 있습니다.

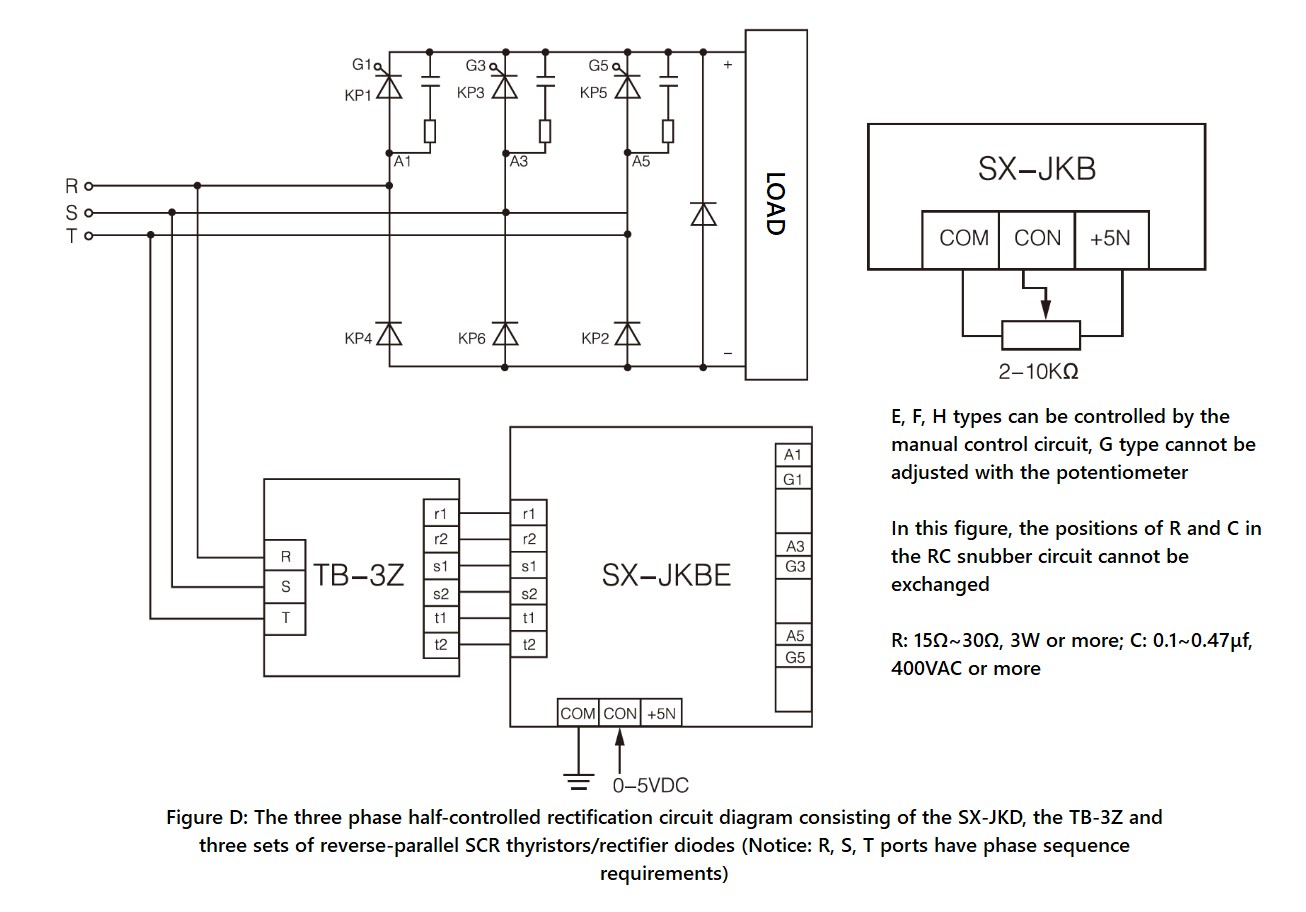

SX-JKB 시리즈, 회로 배선도

SX-JKB 시리즈, 회로 배선도

신청

● 세 단계 전압 조정이 필요한 애플리케이션.
● 파워 사이리스터 회로 용.

주의 사항 및 FAQ

● 세 단계 AC 전압 조정 회로에는 위상 시퀀스 요구 사항이 없지만 세 단계 정류기 회로의 세 단계 입력 케이블 (R, S, T)에는 위상 시퀀스 요구 사항이 있습니다. 또한 입력 케이블과 사이리스터 (KP1의 양극 및 KP4의 음극에 해당하는 R), 동기 변압기 모듈 및 세 단계 트리거는 엄격하게 일대일 대응이어야합니다. 그렇지 않으면 시스템이 정상적으로 작동하지 않습니다.
● 세 단계 트리거 (A1, G1, ..., A6, G6)의 트리거 단자는 1000A 전류 이내의 모든 SCR 사이리스터를 트리거 할 수있는 강력한 전류 트리거 모드를 채택합니다. 소위 강한 전류 트리거 모드의 연결 방법은 일반적인 음극 및 게이트 대신 A1 및 G1 (KP1의 양극 및 게이트에 해당)을 연결하는 것입니다.
● 4 개의 응용 회로 (그림 A, B, C, D)의 전력망 전압은 380VAC (300 ~ 420VAC), 50Hz 여야합니다. 모듈이 저전압 애플리케이션에 사용되는 경우 (완전 절연 강압 변압기가 필요함) 고객은 맞춤화를 위해 당사에 문의해야합니다.
● CON은 COM에 대해 양의 값이어야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (Fully-closed Region)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (Adjustable Region)이면 제어 전압이 증가함에 따라 전도 각 α가 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압이 0V에서 최대 값으로 증가합니다. CON의 제어 전압이 약 4.6V ~ 5V (Full-open Region) 일 때 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다. + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● 세 단계 부하의 전력은 균형을 이루어야합니다. 부하가 Y- 연결 방식을 사용하는 경우, 중심점 Y는 중성선에 연결되거나 연결되지 않을 수 있습니다. 그러나 중성선에 연결할 때 전력망에 대한 고차 고조파 간섭은 중성선에 연결되지 않은 경우보다 큽니다. 동기 변압기 TB-3A의 N 라인은 접지 (중성 라인)에 안정적으로 연결되어야합니다.
● 세 단계 정류기 회로에서 모듈의 출력 단자를 전해 콘덴서로 연결 (병행하여)하면 콘덴서 양단의 전압이 급격히 변할 수 없기 때문에이 고전압 및 대형 -용량의 경우 과전류로 인해 사이리스터가 손상됩니다. 따라서 모듈의 전원을 켜기 전에, 제어 단자 CON의 전압이 0V인지 확인해야하며 전원을 켠 후 커패시터의 최소 서지 전류를 보장하기 위해 제어 단자 CON의 전압을 0V에서 점차적으로 높여야합니다.
● 세 단계 AC 비동기 모터의 속도 제어는 주파수 변환기에 의해 조정되어야하며, 세 단계 전압 조정 모듈은 요구 사항이 높지 않은 팬 모터 및 펌프 모터에만 적용 할 수 있습니다. 세 단계 모터의 소프트 스타트를 위해 전압 / 전류 폐쇄 루프 제어 시스템을 사용해야합니다.
● 세 단계 사이리스터 위상 편이 트리거 모듈의 약한 전류 부분의 성능은 안정적이고 신뢰할 수 있으며 6 채널 (또는 3 채널) 트리거의 일관성도 매우 좋습니다. 그러나 세 단계 사이리스터 위상 변이 트리거 모듈은 강력한 전류 트리거 모드를 채택하므로 주 회로의 사이리스터가 오작동 (게이트 손상)되어 트리거 될 수없는 경우 세 단계 사이리스터 위상 변이의 해당 트리거 단자가 트리거 모듈은 쉽게 손상됩니다. 이것이이 모듈의 주요 결함입니다.
● 주 회로에서는 보호를 위해 사이리스터의 양극과 음극 사이에 RC 스 너버 회로를 추가해야합니다. RC 회로의 저항은 일반적으로 15 ~ 30Ω, 3W 이상이며 정전 용량은 0.1 ~ 0.47μf, 400VAC 이상입니다.
● SX-JKA, SX-JKT, SX-JKZ, SX-JKB, TB-3A 및 TB-3Z는 열이 거의 발생하지 않으며 방열판에 장착 할 필요가 없습니다. ● 동기 변압기는 세 단계 사이리스터 위상 편이 트리거 모듈과 함께 판매됩니다.
● 위상차 제어 란?
위상 시프트 제어 (위상 제어, 위상 각 제어 또는 전도 각 제어라고도 함)-트리거 회로의 위상을 제어하여 출력 전압을 제어합니다. 2 개의 역 병렬 (백투백) SCR로 구성된 출력 회로의 경우 (각 SCR은 전원 출력의 절반주기를 담당하며 위상 각은 제어 신호로 제어 할 수 있음), 위상 각을 변경하여, SCR은 듀티 사이클 동안 앞서 실행되거나 지연됩니다. SCR의 위상 각을 180 °에서 0 °로 변경하면 AC 출력 전압 (유효 값 또는 rms 값)을 0에서 최대로 부드럽게 조정할 수 있습니다.

우리가 제공하는 모든 일반 모델

● SCR-JKA 시리즈 (세 단계)

  • SCR-JKAE
  • SCR-JKAF
  • SCR-JKAG
  • SCR-JKAH

● SCR-JKT 시리즈 (세 단계)

  • SCR-JKTE
  • SCR-JKTF
  • SCR-JKTG
  • SCR-JKTH

● SCR-JKZ 시리즈 (세 단계)

  • SCR-JKZE
  • SCR-JKZF
  • SCR-JKZG
  • SCR-JKZH

● SCR-JKB 시리즈 (세 단계)

  • SCR-JKBE
  • SCR-JKBF
  • SCR-JKBG
  • SCR-JKBH

(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA; H type: CON 1-5V)

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
