SSR-JK 시리즈
전압 전력 조정기

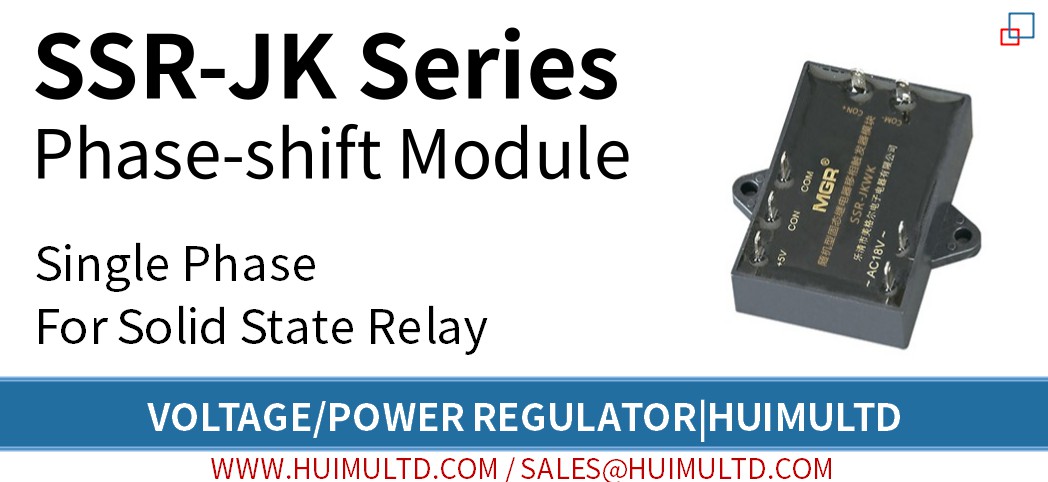

SSR-JK 시리즈 전압 전력 조정기

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

SSR-JK 시리즈 단상 솔리드 스테이트 위상 변이 트리거 모듈은 랜덤 솔리드 스테이트 릴레이를 통해 부하 전압을 조절하도록 설계된 장치로, 동기 변압기, 동기 위상 검출 회로, 위상 변이 회로 (위상 제어 회로) 및 트리거 회로. SSR-JK 시리즈는 자체적으로 전원 출력 회로가 없기 때문에 임의의 화재 솔리드 스테이트 릴레이 (제어 신호가있는 즉시 전환됨)가 필요합니다. SSR-JK 시리즈는 넓은 펄스 위상 이동 신호를 생성하여 (전력망 전압과 동기화되고 전력망 주파수의 두 배의 주파수를 가짐) 랜덤 화재 솔리드 스테이트 릴레이의 전도 각도를 180 °에서 0 °로 조정할 수 있습니다. 부하 전압의 선형 조절용. 장착 방법에 따라 SSR-JK 시리즈는 SSR-JKZK 시리즈 (PCB 마운트)와 SSR-JKWK 시리즈 (패널 마운트)로 나눌 수 있습니다. SSR-JK 시리즈에는 자동 제어 (E 유형 : CON 0-5V, F 유형 : CON 0-10V, G 유형 : CON 4-20mA, H 유형 : CON 1-5V) 및 수동 제어 (조정 전위차계).

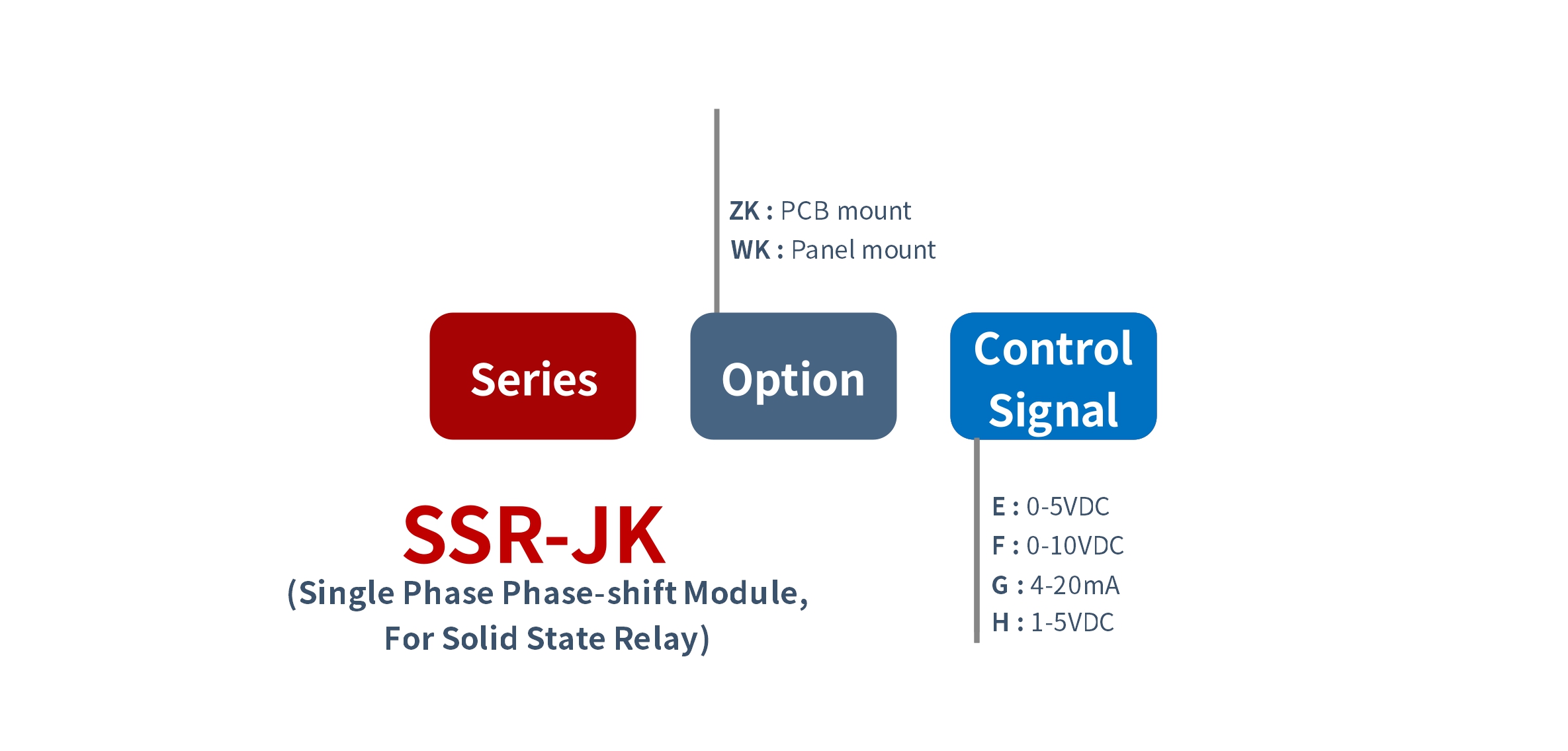

주문 방법

How to order SSR-JK 시리즈 전압 전력 조정기

SSR-JK (단상 위상 변이 모듈, 솔리드 스테이트 릴레이 용)
  - [선택권] {-ZK (PCB 마운트); -WK (패널 마운트)}
  - [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}

매개 변수

SSR-JK 시리즈 img

SSR-JK 시리즈

제어 신호 :  E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다)
전원 :  내부 동기 변압기는 추가 회로 또는 외부 전원없이 SSR-JKWK / SSR-JKZK에 작동 전원 및 동기 전압 (18VAC)을 제공 할 수 있습니다.
부하 전압 :  단상, 220VAC
부하 전류 :  선택한 솔리드 스테이트 릴레이의 정격 전류를 참조하십시오
크기 및 장착 : PCB 마운트 (SSR-JKZK 시리즈), 40mm*28mm*13mm; 패널 마운트 (SSR-JKWK 시리즈), 56mm*56mm*16mm

풍모

● 내압성, 안전성, 신뢰성이 높은 모듈화
● 설치, 배선 등의 편의성으로 소형화
● 안정성과 고정밀도가 우수한 선형 위상 변이 제어 회로
● 동기 변압기, 위상 검출 회로, 위상 편이 트리거 회로 및 사이리스터 출력 회로.
● 외부 18VAC 전원이 필요하지 않음
● LED 상태 표시기

치수 및 회로 배선도

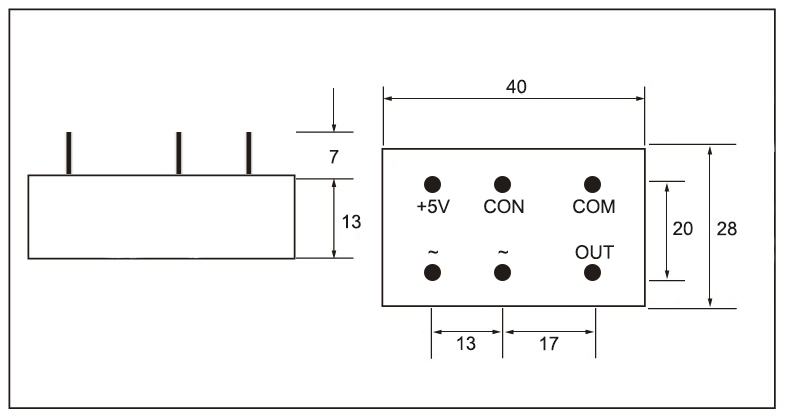

SSR-JKZK 시리즈, PCB 실장, 치수

SSR-JKZK 시리즈, PCB 실장, 치수

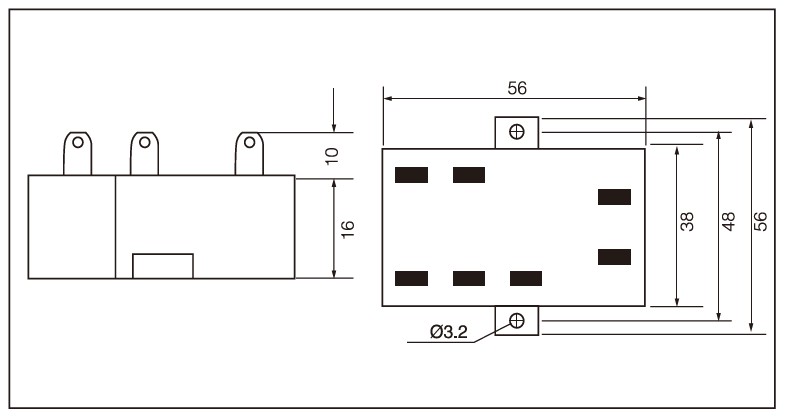

SSR-JKWK 시리즈, PCB 실장, 치수

SSR-JKWK 시리즈, PCB 실장, 치수

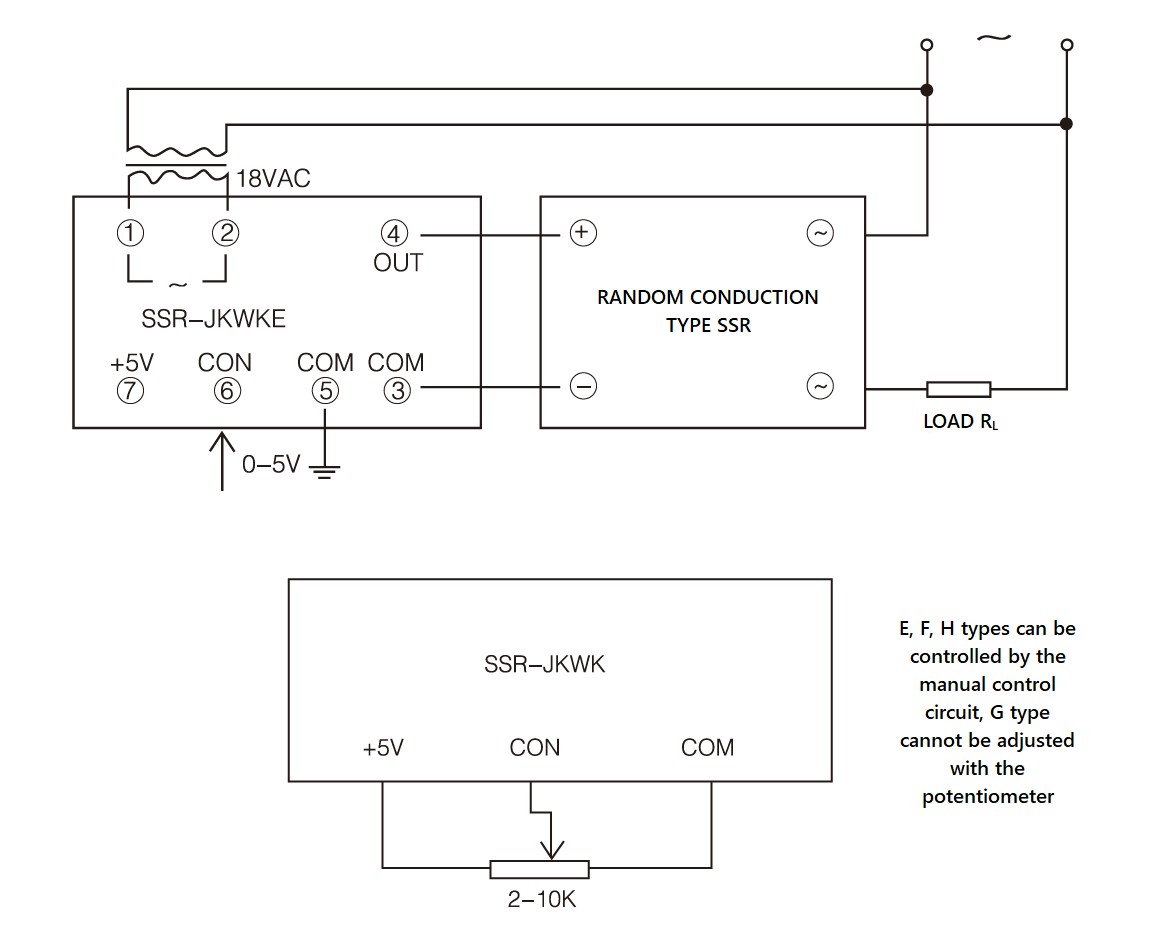

SSR-JK 시리즈, Circuit Wiring Diagram

SSR-JK 시리즈, 회로 배선도

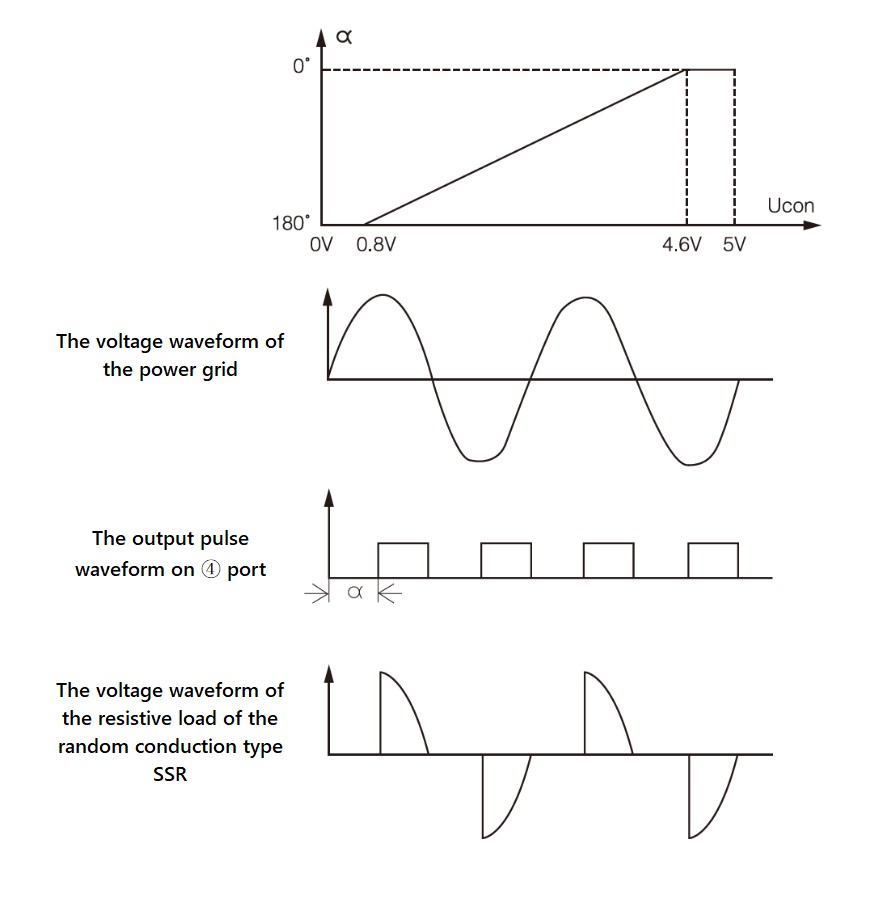

I / O 파형

제어 전압 UCON과 사이리스터의 전도 각 α (저항 부하시)의 관계 및 파형은 다음과 같습니다.

SSR-JK 시리즈, I/O waveform

SSR-JK 시리즈, I / O 파형

신청

● 단상 전압 조정이 필요한 애플리케이션.
● 랜덤 화재 솔리드 스테이트 릴레이 용.

주의 사항 및 FAQ

● CON은 COM에 대해 양수 여야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (완전 폐쇄 영역)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (Adjustable Region)이면 제어 전압이 증가함에 따라 전도 각 α가 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압이 0V에서 최대 값으로 증가합니다. CON의 제어 전압이 약 4.6V ~ 5V (완전 개방 영역) 일 때 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다.
● ① 및 ② 포트는 동기 변압기의 2 차 권선에 연결되어 18VAC ± 5VAC의 전압과 2W의 전력을 허용합니다.
● ⑦ 포트의 + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● ④ 포트의 펄스 레벨은 약 10V이고 최대 출력 전류는 12mA입니다. 위상 변이 트리거 모듈은 당사에서 생산하는 임의 전도 형 솔리드 스테이트 릴레이와 직접 일치 할 수 있습니다.
● 위상 편이 트리거 모듈의 AC 전력망 주파수는 50Hz 여야합니다.
● 위상 편이 트리거 자체는 열이 거의 발생하지 않으며 추가 열 방출이 필요하지 않습니다.
● 위상차 제어 란?
위상 시프트 제어 (위상 제어, 위상 각도 제어 또는 전도 각 제어라고도 함)는 트리거 회로의 위상을 제어하여 출력 전압을 제어합니다. 2 개의 역 병렬 (백투백) SCR로 구성된 출력 회로의 경우 (각 SCR은 전원 출력의 절반주기를 담당하며 위상 각은 제어 신호로 제어 할 수 있음), 위상 각을 변경하여, SCR은 듀티 사이클 동안 앞서 실행되거나 지연됩니다. SCR의 위상 각을 180 °에서 0 °로 변경하면 AC 출력 전압 (유효 값 또는 rms 값)을 0에서 최대까지 부드럽게 조정할 수 있습니다.

우리가 제공하는 모든 일반 모델

● SSR-JKZK 시리즈 (단상, PCB 장착)

  • SSR-JKZKE
  • SSR-JKZKF
  • SSR-JKZKG
  • SSR-JKZKH

● SSR-JKWK 시리즈 (단상, 패널 장착)

(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA; H type: CON 1-5V)

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
