SSR-3JK 시리즈
전압 전력 조정기

SSR-3JK 시리즈 전압 전력 조정기

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

SSR-3JK 시리즈 세 단계 솔리드 스테이트 위상 변이 트리거 모듈은 임의의 솔리드 스테이트 릴레이를 통해 부하 전압을 조절하도록 설계된 장치로 동기 변압기, 동기 위상 검출 회로, 위상 변이 회로 (위상 제어 회로)가 내장되어 있습니다. 및 트리거 회로. SSR-3JK 시리즈 자체에는 전원 출력 회로가 없으므로 3 개의 임의 화재 솔리드 스테이트 릴레이 (제어 신호가있는 즉시 전환됨)가 필요합니다. 3 개의 넓은 펄스 위상 이동 신호 (전력망 전압과 동기화되고 전력망 주파수의 두 배의 주파수를 가짐)를 생성함으로써 SSR-3JK 시리즈는 무작위 화재 솔리드 스테이트 릴레이의 전도 각도를 180 °에서 0 °까지 조정할 수 있습니다. 세 단계 부하 전압의 선형 조절용. 당사의 TB-3 세 단계 동기 변압기 모듈 (SSR-3JK 시리즈와 공동 판매)은 위상 편이 모듈을위한 동기 신호 및 내부 작동 전원 공급 장치를 제공하므로 사용자는 외부 회로 나 전원 공급 장치가 필요하지 않습니다. SSR-3JK 시리즈에는 자동 제어 (E 유형 : CON 0-5V, F 유형 : CON 0-10V, G 유형 : CON 4-20mA, H 유형 : CON 1-5V) 및 수동 제어 (조정 전위차계).

주문 방법

How to order SSR-3JK 시리즈 전압 전력 조정기

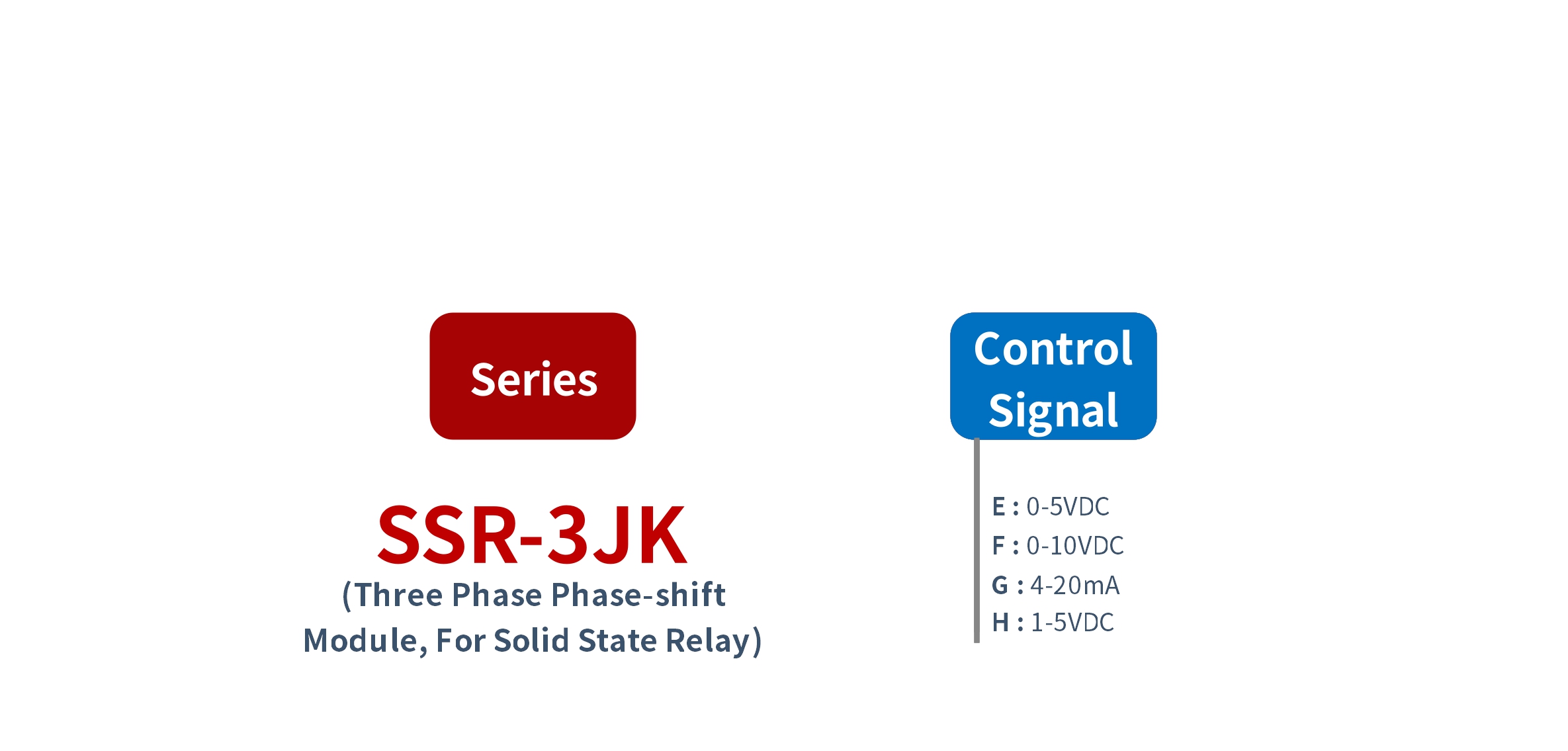

SSR-3JK (세 단계 위상 변이 모듈, 솔리드 스테이트 릴레이 용)
  - [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}

매개 변수

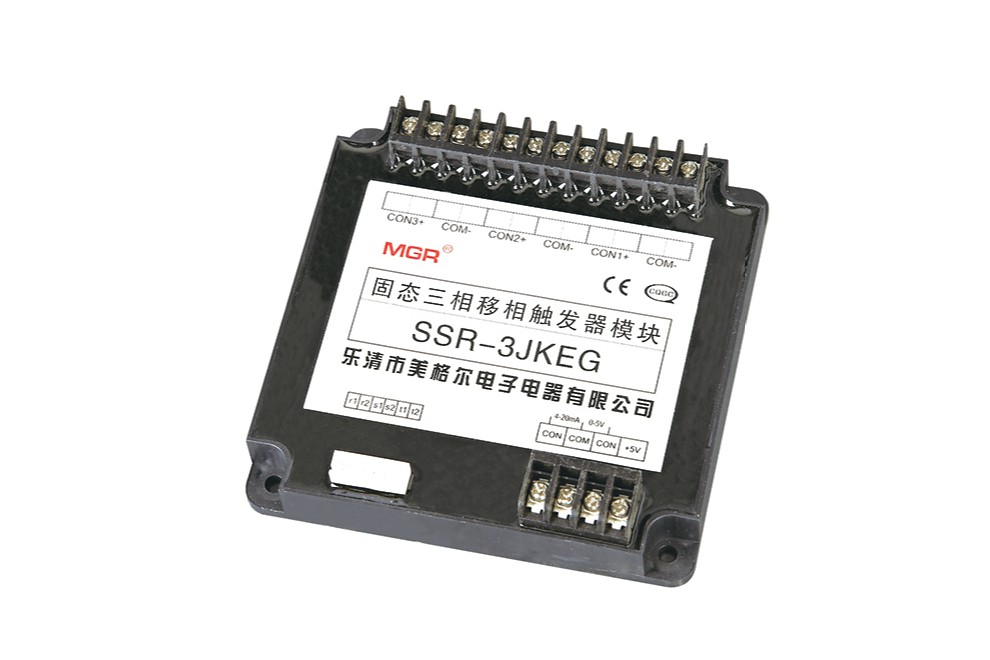

SSR-3JK 시리즈 img

SSR-3JK 시리즈

제어 신호 :  E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다)
동기 신호 및 전원 :  TB-3 (세 단계 동기 복수 모듈)은 추가 회로없이 위상 편이 모듈에 동기 신호 및 내부 작동 전원 공급 장치를 제공합니다.
부하 전압 :  세 단계, 380VAC (300VAC~420VAC), 50HZ
부하 전류 :  선택한 솔리드 스테이트 릴레이의 정격 전류를 참조하십시오
크기 및 장착 :  107mm*107mm*30mm; 플라스틱 덮개 및 나사 단자가있는 패널 장착 솔리드 스테이트 모듈

풍모

● 고압 저항성, 안전 및 신뢰성을 갖춘 모듈화
● 설치, 배선 등의 편의성을 고려한 소형화
● 우수한 안정성과 고정밀도의 선형 위상 편이 제어 회로
● 동기 변압기, 위상 검출 회로, 위상 편이 트리거 회로 및 사이리스터 출력 회로를 통합합니다.
● 외부 18VAC 전원 불필요
● LED 상태 표시기

치수 및 회로 배선도

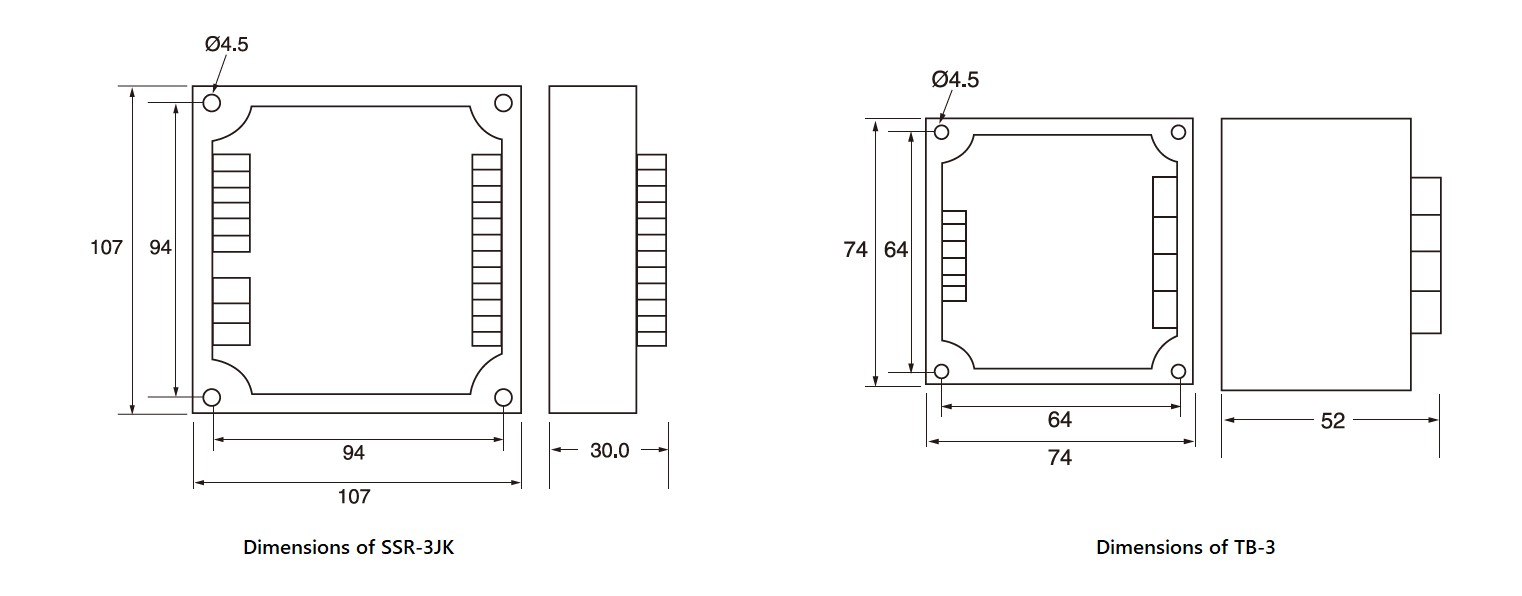

SSR-3JK 시리즈, PCB mount, 치수

치수

SSR-3JK 시리즈, PCB mount, 회로 배선도

회로 배선도

● 전체 회로는 380VAC (300 ~ 420VAC), 50Hz 전력망에 적용될 수 있습니다. 주 회로의 세 단계 입력 케이블 (R, S, T)에는 위상 시퀀스 요구 사항이 없습니다, 그러나 입력 케이블은 솔리드 스테이트 릴레이, TB-3 및 SSR-3JK (SSR1 및 CON1에 해당하는 T)의 출력 단자와 엄격한 일대일 대응이어야합니다. 그렇지 않으면 시스템이 정상적으로 작동하지 않습니다.
● CON은 COM에 대해 양의 값이어야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄).

● SSR-3JK의 4 개 COM 포트는 모듈 내부에서 함께 연결되어 약한 전류 "접지"(동기 변압기의 중성선 "N 선"으로 완전히 절연)를 형성하며 자동 제어 모드를 선택할 때 외부 회로에 의해 제어되는 DC "접지"에 연결됩니다.
● 세 단계 부하의 전력은 균형을 이루어야합니다.

신청

● 세 단계 전압 조정이 필요한 애플리케이션.
● 랜덤 화재 솔리드 스테이트 릴레이 용.

주의 사항 및 FAQ

● 전체 회로는 380VAC (300 ~ 420VAC), 50Hz 전력망에 적용될 수 있습니다. 주 회로의 세 단계 입력 케이블 (R, S, T)에는 위상 시퀀스 요구 사항이 없지만 입력 케이블은 솔리드 스테이트 릴레이, TB-3 및 출력 단자와의 엄격한 일대일 대응이어야합니다. SSR-3JK (SSR1 및 CON1에 해당하는 T), 그렇지 않으면 시스템이 정상적으로 작동하지 않습니다.
● CON은 COM에 대해 양의 값이어야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (완전 폐쇄 영역)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (조정 가능 영역) 일 때, 전도 각 α는 제어 전압이 증가함에 따라 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압은 0V에서 최대 값으로 증가합니다. . CON의 제어 전압이 약 4.6V ~ 5V (완전 개방 영역) 일 때 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다. + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● SSR-3JK의 4 개의 COM 포트는 모듈 내부에서 함께 연결되어 약한 전류 "접지"(동기 변압기의 중성선 "N 라인"으로 완전히 절연 됨)를 형성합니다. 자동 제어 모드를 선택할 때 외부 회로에 의해 제어되는 DC "접지"에.
● 세 단계 부하의 전력은 균형을 이루어야합니다. 부하가 Y- 연결 방식을 사용하는 경우, 중심점 Y를 중성선에 연결하거나 연결하지 않을 수 있습니다. 그러나 중성선에 연결할 때 전력망에 대한 고차 고조파 간섭은 중성선에 연결되지 않은 경우보다 큽니다. 동기 변압기 TB-3의 N 라인은 접지 (중성 라인)에 안정적으로 연결되어야합니다.
● SSR-3JK 및 TB-3는 열이 거의 발생하지 않으며 방열판에 장착 할 필요가 없습니다.
● 세 단계 AC 비동기 모터의 속도 제어는 주파수 변환기에 의해 조정되어야하며, 세 단계 전압 조정 모듈은 요구 사항이 높지 않은 팬 모터 및 펌프 모터에만 적용 할 수 있습니다. 세 단계 모터의 소프트 스타트를 위해 전압 / 전류 폐쇄 루프 제어 시스템을 사용해야합니다.
● SSR-3JK는 동기 변압기 TB-3에 의해 전력망과 격리되고 다른 한편으로는 3 개의 무 접점 릴레이에 의해 전력망과 격리되어 있기 때문에 SSR-3JK 모듈은 약한 전류 작동에서도 안정적이며 단락으로 인해 세 단계 부하가 연소 되어도 손상되지 않습니다. 따라서 SSR-3JK로 구성된 세 단계 전압 조정 시스템 (여기서는 SSR-3JK 시스템 참조)을 선택하는 것이 합리적입니다. 첫째, 세 단계 위상 시프트 모듈 전압 조정 시스템과 비교 (여기서는 SX 참조) -당사에서 생산 한 SX-JKA와 6 개의 SCR 사이리스터로 구성된 JKA 시스템) SSR-3JK 시스템은 연결이 더 편리하고 신뢰할 수 있으며, 오작동하더라도 손상이 비교적 적습니다 (SSR-3JK 시스템이 단락되면 하나 또는 두 개의 SSR 만 손상되지만 SX-JKA 시스템의 경우 사이리스터뿐만 아니라 SX-JKA 모듈도 손상됩니다. 둘째, 당사 또는 타사에서 생산하는 세 단계 전압 조정기 모듈 (위상 편이 트리거 회로 및 사이리스터 통합)에 비해 SSR-3JK 시스템이 더 안정적이며, 세 단계 전압 조절 모듈에는 6 개의 SCR 사이리스터가 포함되어있어 열 발산 불량 (소량 및 큰 열로 인해)으로 인해 불안정해질뿐만 아니라 부하 과전류로 인한 손상이 SSR-3JK 시스템보다 더 심각합니다.
● SSR-3JK (TB-3 포함)는 당사에서 생산하는 랜덤 솔리드 스테이트 릴레이와 일치합니다. 사용자는 SSR-3JK, TB-3, 무작위 전도 형 SSR 3 개, 방열판 1 개를 구매하여 SSR-3JK 시스템을 구축 할 수 있습니다. 3 개의 긴 스트립 솔리드 스테이트 릴레이를 선택하면 팬이 설치된 Y 시리즈 모듈 공냉식 라디에이터에 장착하여 전원 장치를 구성 할 수 있습니다. 세 개의 직사각형 솔리드 스테이트 릴레이를 선택하면 MG-Y 방열판에 장착하여 전원 장치를 구성 할 수 있습니다.

● 위상 편이 제어 란 무엇입니까?
위상 시프트 제어 (위상 제어, 위상 각 제어 또는 전도 각 제어라고도 함)-트리거 회로의 위상을 제어하여 출력 전압을 제어합니다. 2 개의 역 병렬 (백투백) SCR로 구성된 출력 회로의 경우 (각 SCR은 전원 출력의 절반주기를 담당하며 위상 각은 제어 신호로 제어 할 수 있음), 위상 각을 변경하여, SCR은 듀티 사이클 동안 앞서 실행되거나 지연됩니다. SCR의 위상 각을 180 °에서 0 °로 변경하면 AC 출력 전압 (유효 값 또는 rms 값)을 0에서 최대로 부드럽게 조정할 수 있습니다.
