SCR-JKK, TRIAC-JKK 시리즈
전압 전력 조정기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
SCR-JKK, TRIAC-JKK 시리즈 단상 솔리드 스테이트 위상 편이 트리거 모듈은 전력 사이리스터 회로를 통해 부하 전압을 조절하도록 설계된 장치로 동기 변압기, 동기 위상 검출 회로, 위상 편이 회로 (위상 제어)가 내장되어 있습니다. 회로) 및 트리거 회로. SCR-JKK 시리즈 단상 SCR 사이리스터 위상 편이 트리거 모듈은 전원 SCR 회로에 사용됩니다. TRIAC-JKK 시리즈 단상 TRIAC 사이리스터 위상 변이 트리거 모듈은 전력 TRIAC 회로 또는 2 세트의 SCR 회로에 사용됩니다. 단상 사이리스터 위상 편이 트리거 모듈의 원리는 다음과 같습니다. 전력망의 위상이 동기화 기준으로 사용되며 제어 전압의 크기를 변경하면 모듈에서 트리거 펄스 신호가 생성됩니다. 그런 다음이 신호는 광학 절연 방법에 의해 출력 단자 (A, G 포트)로 전송되어 위상 편이 및 전압 조정의 목적을 달성하기 위해 해당 사이리스터를 트리거합니다. 위상 변이 트리거의 제어 부분은 트리거의 출력 단자와 광학적으로 분리되어있어 자동으로 제어 할 수 있습니다 (E 유형 : CON 0-5V; F 유형 : CON 0-10V; G 유형 : CON 4-20mA ; H 유형 : CON 1-5V) 또는 수동 (전위차계 조정). 전력망에서 18VAC 동기 전압 만 필요하고 전극이 인서트로 연결되기 때문에 SCR-JK 시리즈 및 TRIAC-JKK 시리즈는 사용이 매우 편리합니다.

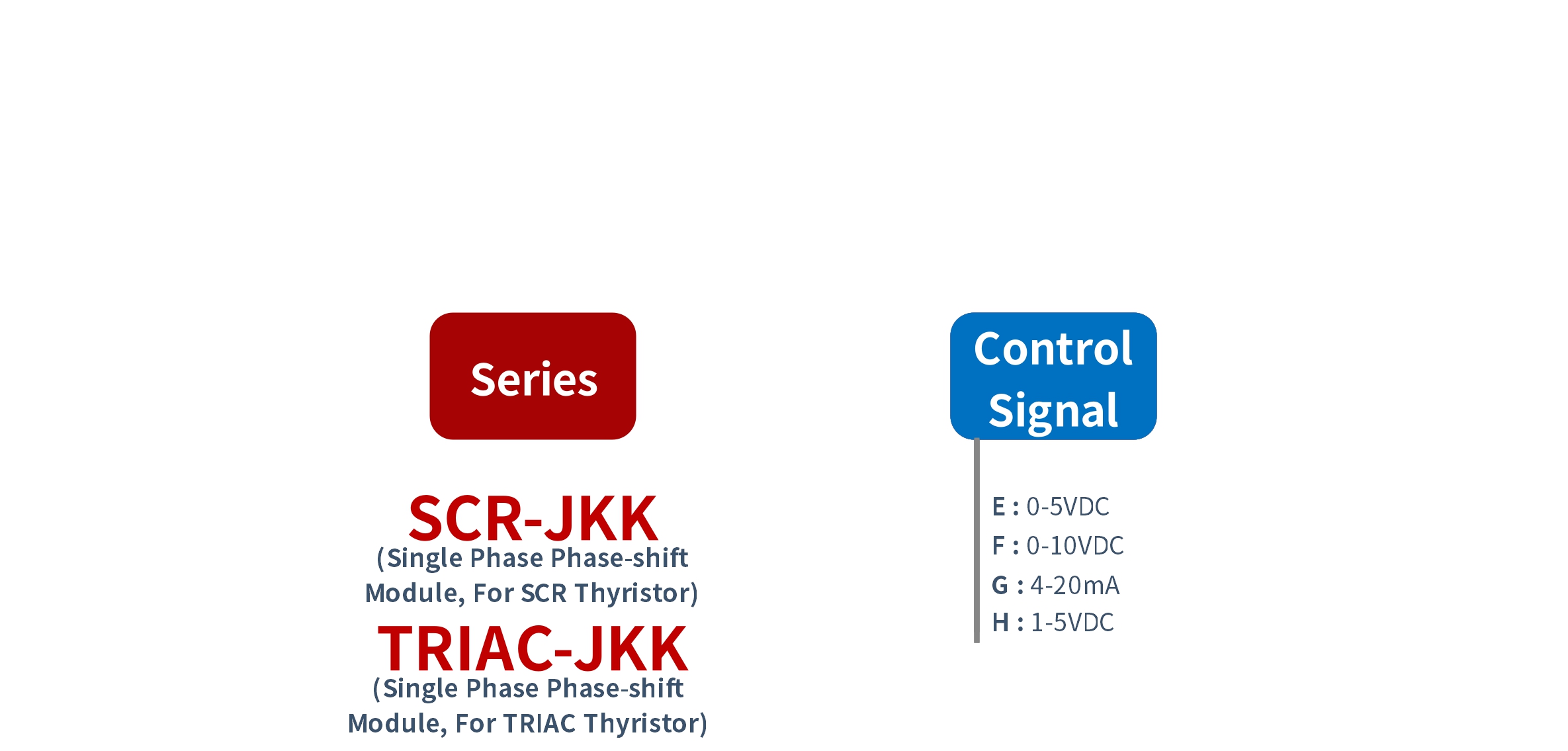

주문 방법
[Series] {SCR-JKK (단상 위상 편이 모듈, SCR 사이리스터 용); TRIAC-JKK (단상 위상 편이 모듈, TRIAC 사이리스터 용)}
- [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}매개 변수
SCR-JKK, TRIAC-JKK 시리즈
제어 신호 : E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다.)
전원 : 내부 동기 변압기는 추가 회로 또는 외부 전원없이 SCR-JKK / TRIAC-JKK에 작동 전원 및 동기 전압 (18VAC)을 제공 할 수 있습니다.
부하 전압 : 단상, 220VAC
부하 전류 : 선택한 솔리드 스테이트 릴레이의 정격 전류를 참조하십시오.
크기 및 장착 : 56mm*56mm*16mm; 플라스틱 커버 및 플러그인 단자가있는 패널 실장 솔리드 스테이트 모듈풍모
● 고압 저항성, 안전 및 신뢰성을 갖춘 모듈화
● 설치, 배선 등의 편의성을 고려한 소형화
● 우수한 안정성과 고정밀도의 선형 위상 편이 제어 회로
● 동기 변압기, 위상 검출 회로, 위상 편이 트리거 회로를 통합합니다.
● 외부 18VAC 전원 불필요
● LED 상태 표시기치수 및 회로 배선도

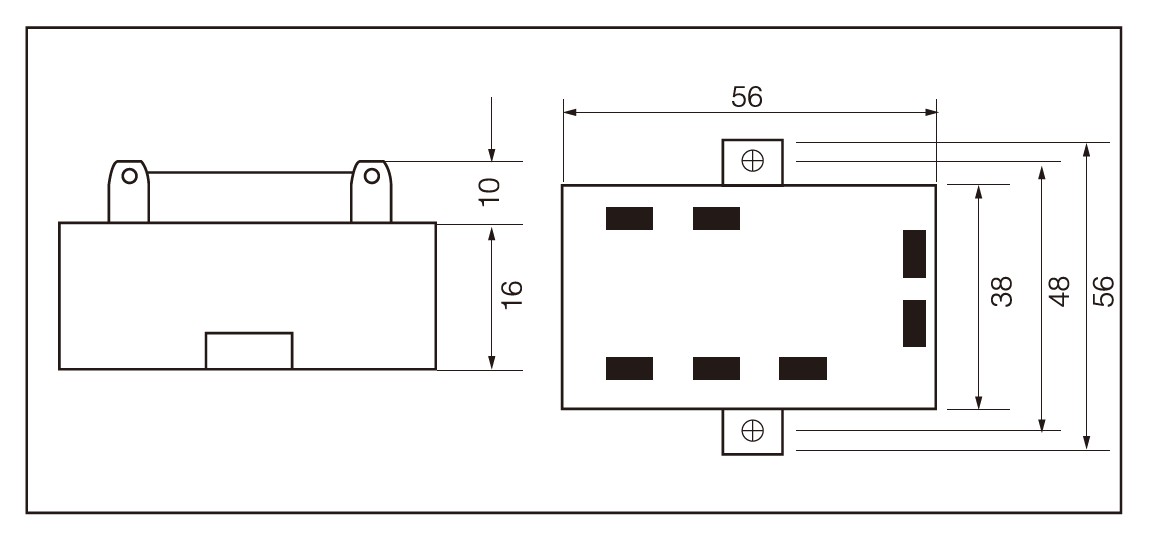

SCR-JKK, TRIAC-JKK 시리즈, 치수

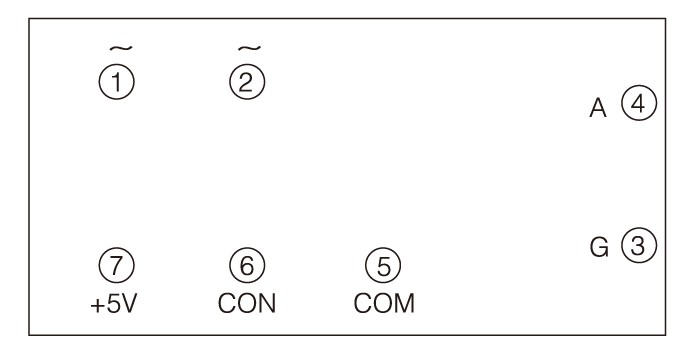

SCR-JKK, TRIAC-JKK 시리즈, 항구
● ① 및 ② 포트는 동기 변압기의 18VAC 2 차 권선에 연결되어 위상 편이 트리거에 대한 전원 공급 및 동기 기준을 제공합니다.
● ③ 포트는 사이리스터의 트리거 게이트에 연결됩니다.
● ④ 포트는 SCR 사이리스터의 양극 또는 TRIAC 사이리스터의 주 전극 T1에 연결됩니다.
● ⑤ 포트는 내부 공통 접지 단자입니다. 위상 변이 트리거가 외부 자동 제어 회로에 의해 제어되는 경우 ⑤ 포트는 외부 제어 회로의 접지에 연결됩니다.
● ⑥ 포트는 제어 단자입니다. ⑥ 포트에 0.5V 전압 신호가 입력되면 ③ 및 ④ 포트의 사이리스터가 180 ° ~ 0 °의 위상 편이 범위에서 트리거됩니다.
● ⑦ 포트는 모듈 내부에서 생성되는 + 5V 전압 단자입니다. 수동 제어 방식을 적용하기 위해 ⑤, ⑥, ⑦ 포트를 외부 전위차계에 연결하면 ⑦ 포트가 이에 대한 전원 공급 장치 역할을합니다. 자동 제어 방식을 적용하기 위해 외부 제어 회로에서 제어 신호를 제공하는 경우 ⑦ 포트는 플로팅 상태로 두어야합니다.

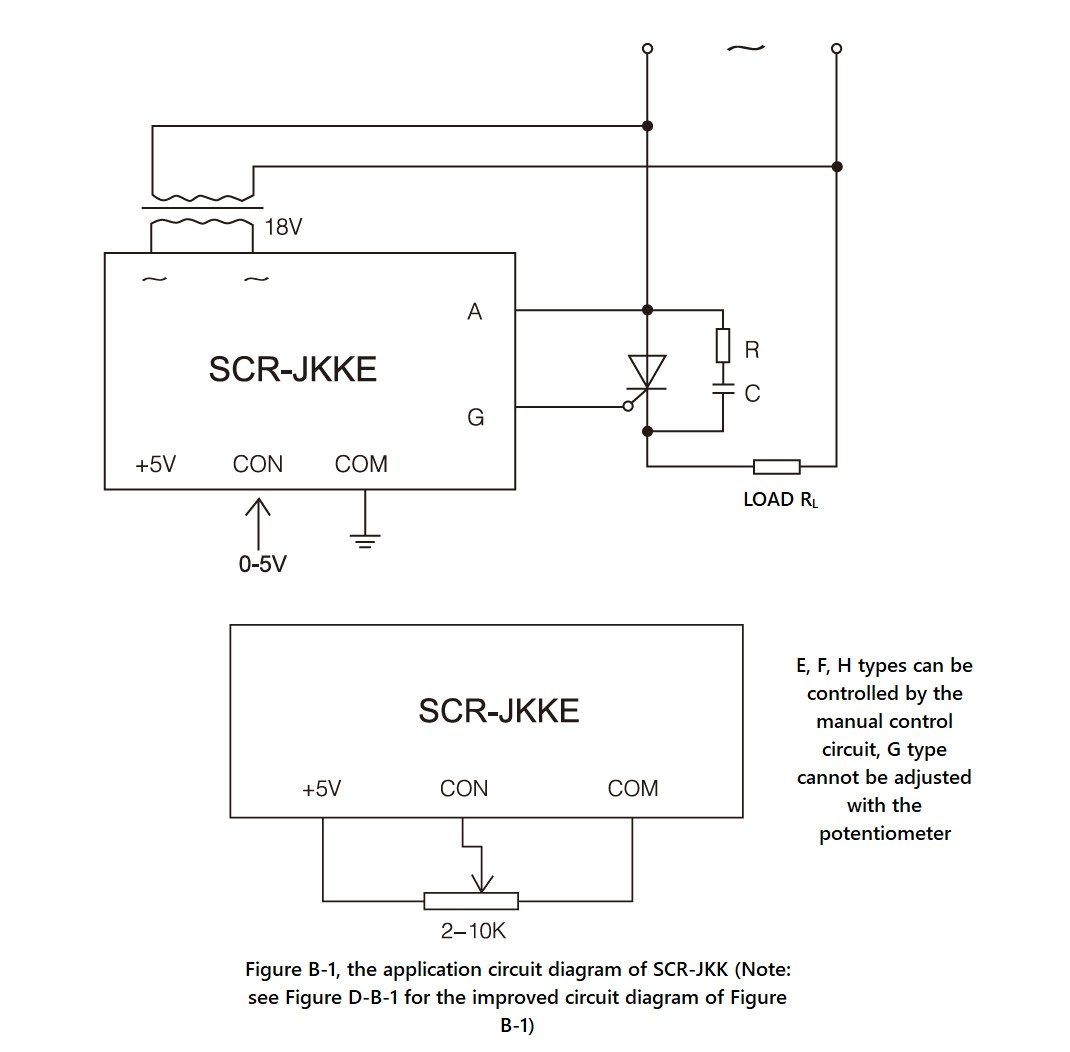

SCR-JKK 시리즈, 회로 배선도(1)
SCR-JKK 시리즈, 회로 배선도(1), dv / dt 개선 된 버전
TRIAC-JKK 시리즈, 회로 배선도(1)

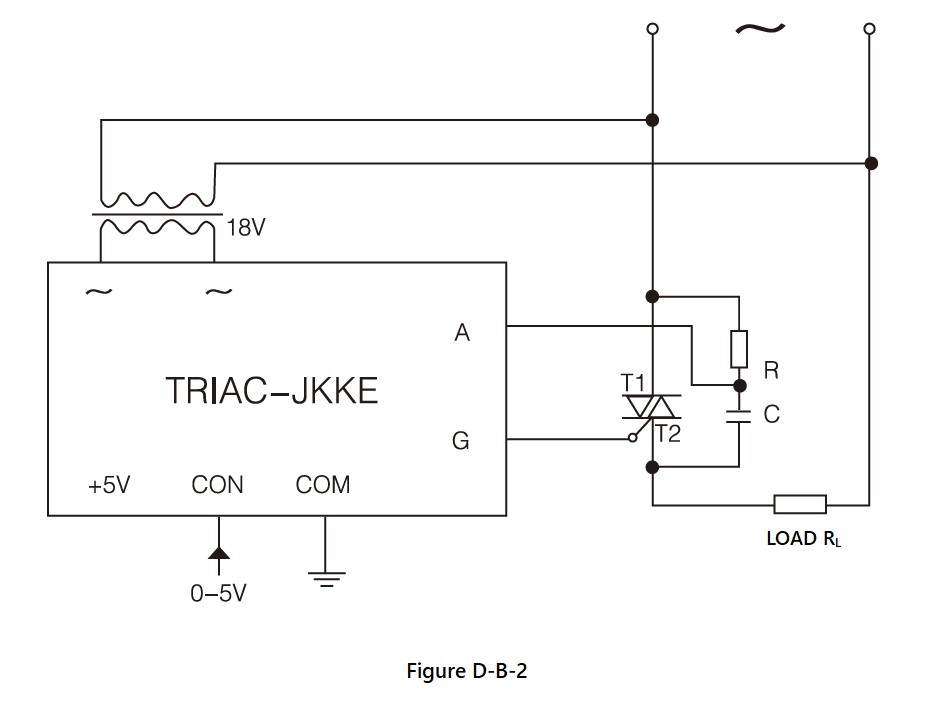

TRIAC-JKK 시리즈, 회로 배선도(1), dv / dt 개선 된 버전

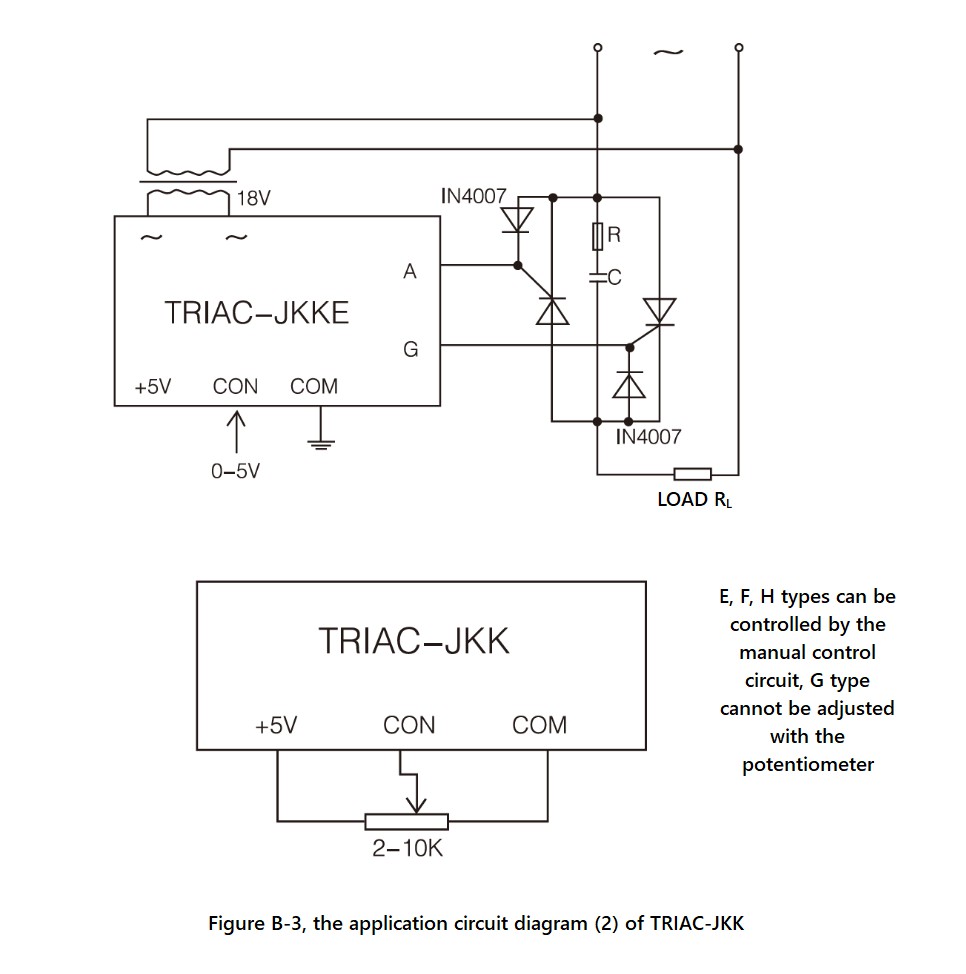

TRIAC-JKK 시리즈, 회로 배선도(2)

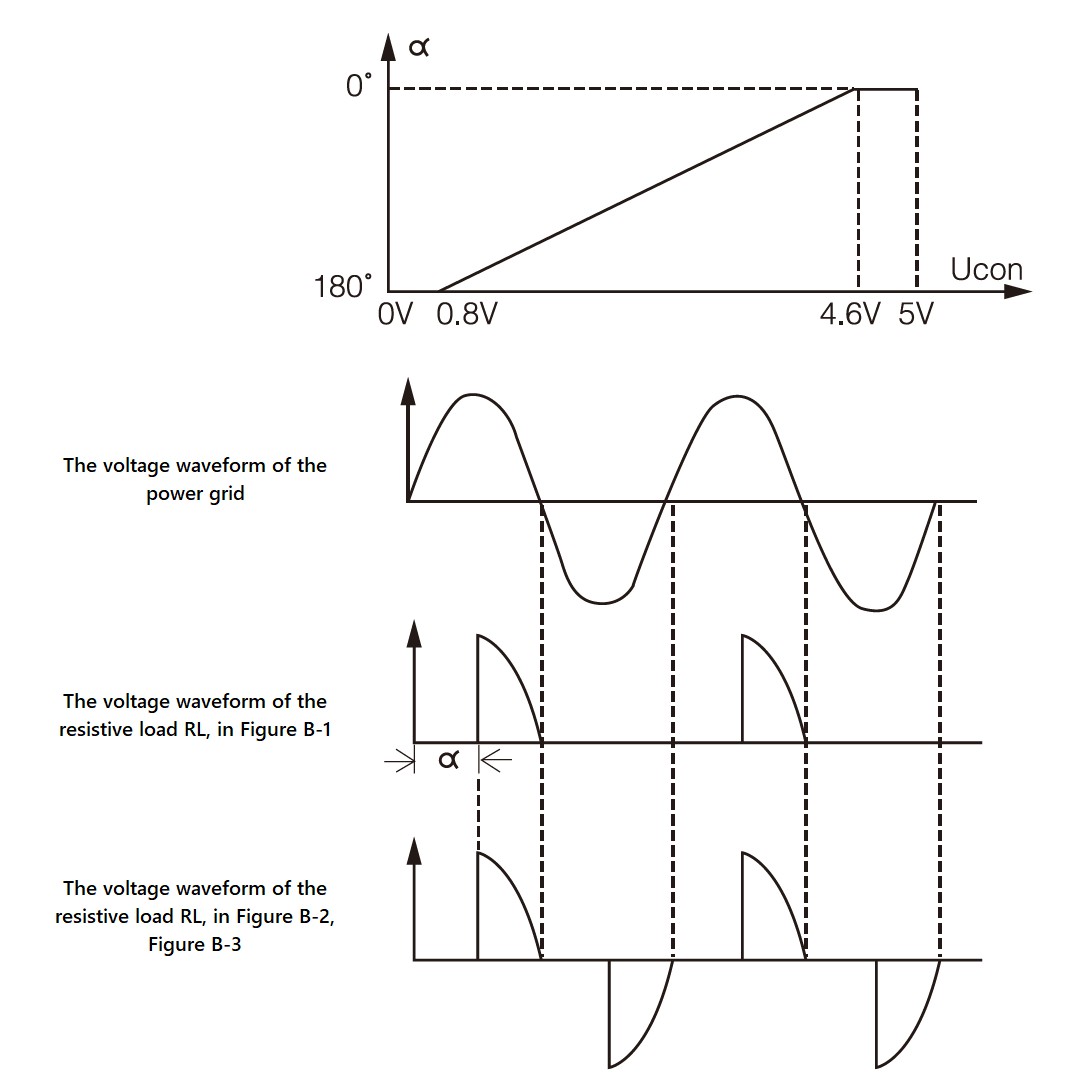

I / O 파형
제어 전압 UCON과 사이리스터의 전도 각 α (저항 부하시)의 관계 및 파형은 다음과 같습니다.
SCR-JKK, TRIAC-JKK 시리즈, I / O 파형
신청
● 단상 전압 조정이 필요한 애플리케이션.
● 파워 사이리스터 회로 용.주의 사항 및 FAQ
● CON은 COM에 대해 양수 여야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (완전 폐쇄 영역)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (조정 가능 영역)이면 제어 전압이 증가함에 따라 전도 각 α가 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압이 0V에서 최대 값으로 증가합니다. . CON의 제어 전압이 약 4.6V ~ 5V (완전 개방 영역) 인 경우 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다.
● 위상차 트리거 모듈은 100 ~ 420VAC, 50Hz 전력망에 적용 할 수 있습니다 (100V 이하 사용자 정의 가능).
● ① 및 ② 포트는 동기 변압기의 2 차 권선에 연결되어 18VAC ± 5VAC의 전압과 2W의 전력을 허용합니다.
● ⑦ 포트의 + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● 위상차 트리거 모듈은 1000A 전류 이내의 사이리스터를 트리거 할 수 있습니다 (트리거 단자의 연결 방법에주의하십시오).
● 위상 편이 트리거 자체는 열이 거의 발생하지 않으며 추가 열 방출이 필요하지 않습니다.
● 위상차 제어 란?
위상 시프트 제어 (위상 제어, 위상 각도 제어 또는 전도 각 제어라고도 함)-트리거 회로의 위상을 제어하여 출력 전압을 제어합니다. 2 개의 역 병렬 (백투백) SCR로 구성된 출력 회로의 경우 (각 SCR은 전원 출력의 절반주기를 담당하며 위상 각은 제어 신호로 제어 할 수 있음), 위상 각을 변경하여, SCR은 듀티 사이클 동안 앞서 실행되거나 지연됩니다. SCR의 위상 각을 180 °에서 0 °로 변경하면 AC 출력 전압 (유효 값 또는 rms 값)을 0에서 최대까지 부드럽게 조정할 수 있습니다.우리가 제공하는 모든 일반 모델
● SCR-JKK 시리즈 (단상)
- SCR-JKKE
- SCR-JKKF
- SCR-JKKG
- SCR-JKKH
● TRIAC-JKK 시리즈 (단상)
- TRIAC-JKKE
- TRIAC-JKKF
- TRIAC-JKKG
- TRIAC-JKKH
(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA; H type: CON 1-5V)
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
