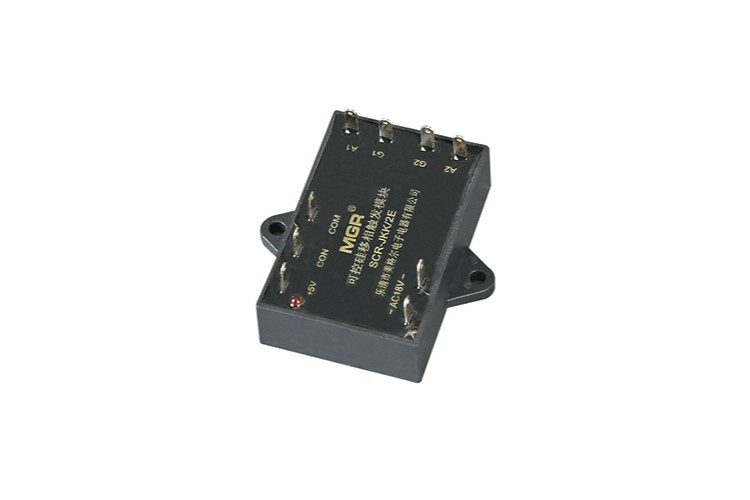

SCR-JKK/2 시리즈
전압 전력 조정기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
SCR-JKK / 2 시리즈 단상 솔리드 스테이트 위상 편이 트리거 모듈은 2 개의 전원 SCR 회로를 통해 부하 전압을 조절하도록 설계된 장치로 동기 변압기, 동기 위상 검출 회로, 위상 편이 회로 (위상 제어 회로) 및 트리거 회로. 단상 이중 채널 사이리스터 위상 편이 트리거 모듈의 원리는 다음과 같습니다. SCR-JKK를 기반으로 네거티브 반주기의 또 다른 사이리스터 트리거 신호를 추가하여 두 전력 사이리스터 회로의 포지티브 및 네거티브 반주기를 제어합니다. 이를 제외하고 SCR-JKK / 2 시리즈의 매개 변수 및 성능은 SCR-JKK 시리즈와 동일합니다. 위상 변이 트리거의 제어 부분은 트리거의 출력 단자와 광학적으로 분리되어있어 자동으로 제어 할 수 있습니다 (E 유형 : CON 0-5V; F 유형 : CON 0-10V; G 유형 : CON 4-20mA ; H 유형 : CON 1-5V) 또는 수동 (전위차계 조정). 전력망에서 18VAC 동기 전압 만 필요하고 전극이 인서트로 연결되기 때문에 SCR-JKK / 2 시리즈는 사용이 매우 편리합니다.

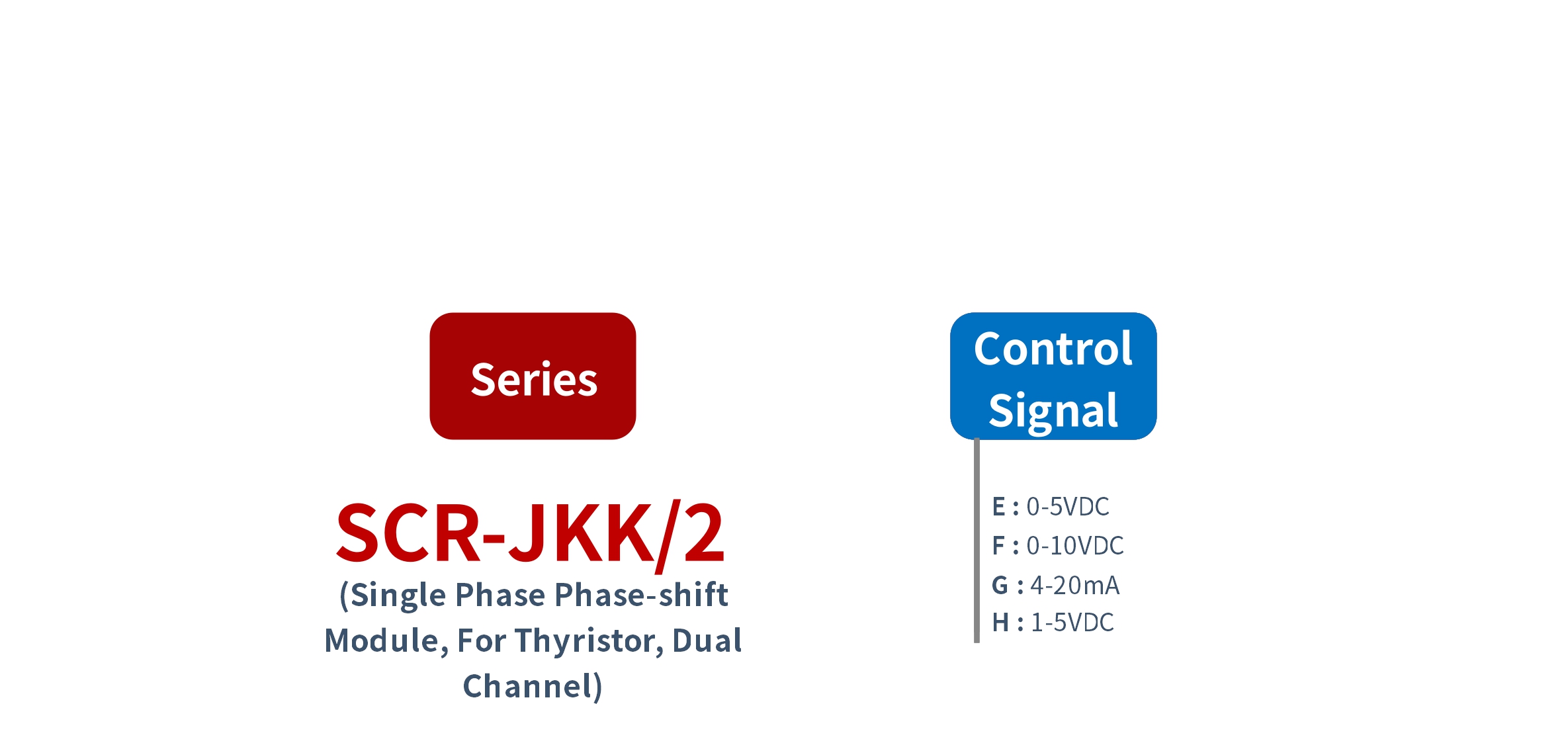

주문 방법
SSR-JKK/2 (단상 위상 편이 모듈, 사이리스터 용, 듀얼 채널)
- [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}매개 변수
SCR-JKK/2 시리즈
제어 신호 : E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다.)
전원 : 내부 동기 변압기는 추가 회로 또는 외부 전원없이 SCR-JKK / 2에 작동 전원 및 동기 전압 (18VAC)을 제공 할 수 있습니다.
부하 전압 : 단상, 220VAC
부하 전류 : 선택한 솔리드 스테이트 릴레이의 정격 전류를 참조하십시오
크기 및 장착 : 56mm*56mm*16mm; 플라스틱 커버 및 플러그인 단자가있는 패널 실장 솔리드 스테이트 모듈풍모
● 고압 저항성, 안전 및 신뢰성을 갖춘 모듈화
● 설치, 배선 등의 편의성으로 소형화
● 우수한 안정성과 고정밀도의 선형 위상 편이 제어 회로
● 동기 변압기, 위상 검출 회로, 위상 편이 트리거 회로를 통합합니다.
● 전력 사이리스터 회로의 양극 및 음극 반주기를 동시에 제어
● 외부 18VAC 전원 불필요
● LED 상태 표시기치수 및 회로 배선도
SCR-JKK/2 시리즈, 치수
SCR-JKK/2 시리즈, 회로 배선도 (1)
SCR-JKK/2 시리즈, 회로 배선도 (1), dv / dt 개선 된 버전

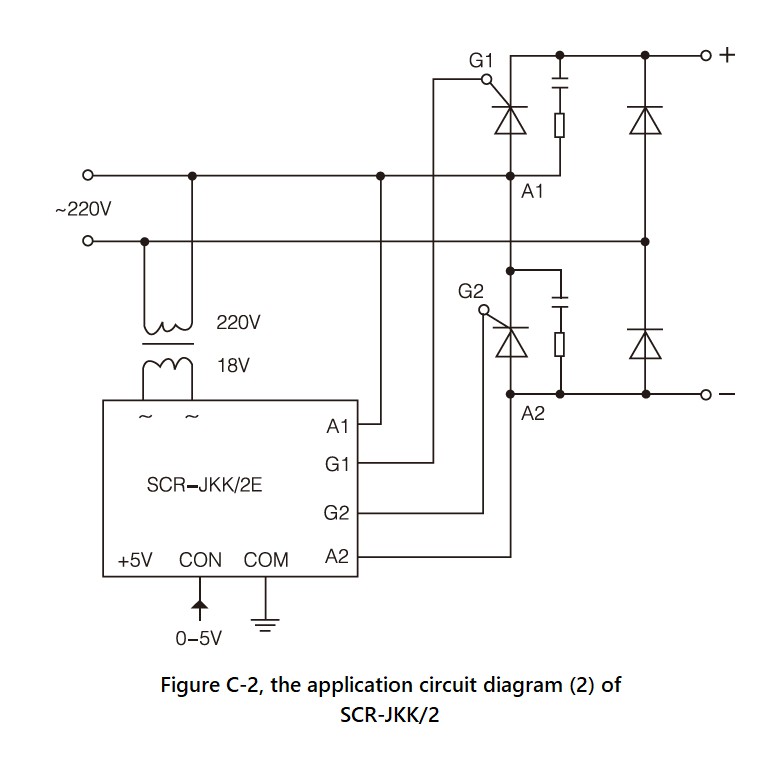

SCR-JKK/2 시리즈, 회로 배선도 (2)
SCR-JKK/2 시리즈, 회로 배선도 (2), dv / dt 개선 된 버전

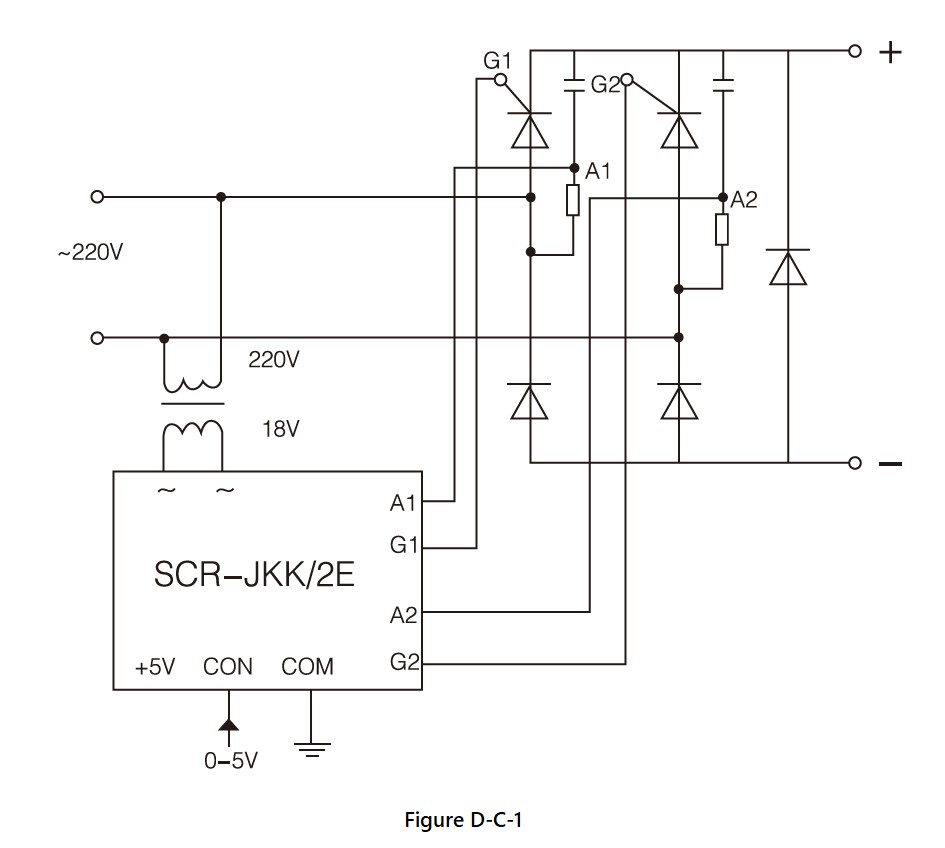

SCR-JKK/2 시리즈, 회로 배선도 (3)
I / O 파형
SCR-JKK/2 시리즈, I / O 파형
신청
● 세 단계 전압 조정이 필요한 애플리케이션.
● 랜덤 화재 솔리드 스테이트 릴레이 용.주의 사항 및 FAQ
● 전체 회로는 380VAC (300~420VAC), 50Hz 전력망에 적용될 수 있습니다. 주 회로의 세 단계 입력 케이블 (R, S, T)에는 위상 시퀀스 요구 사항이 없지만 입력 케이블은 솔리드 스테이트 릴레이, TB-3 및 출력 단자와의 엄격한 일대일 대응이어야합니다. SSR-3JK (SSR1 및 CON1에 해당하는 T), 그렇지 않으면 시스템이 정상적으로 작동하지 않습니다.
● CON은 COM에 대해 양의 값이어야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (완전 폐쇄 영역)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (조정 가능 영역)이면 제어 전압이 증가함에 따라 전도 각 α가 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압이 0V에서 최대 값으로 증가합니다. CON의 제어 전압이 약 4.6V ~ 5V (완전 개방 영역) 인 경우 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다. + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● SSR-3JK의 4 개의 COM 포트는 모듈 내부에서 함께 연결되어 약한 전류 "접지"(동기 변압기의 중성선 "N 라인"으로 완전히 절연 됨)를 형성합니다. 자동 제어 모드를 선택할 때 외부 회로에 의해 제어되는 DC "접지"에.
● 세 단계 부하의 전력은 균형을 이루어야합니다. 부하가 Y- 연결 방식을 사용하는 경우, 중심점 Y를 중성선에 연결하거나 연결하지 않을 수 있습니다. 그러나 중성선에 연결할 때 전력망에 대한 고차 고조파 간섭은 중성선에 연결되지 않은 경우보다 큽니다. 동기 변압기 TB-3의 N 라인은 접지 (중성 라인)에 안정적으로 연결되어야합니다.
● SSR-3JK 및 TB-3는 열이 거의 발생하지 않으며 방열판에 장착 할 필요가 없습니다.
● 세 단계 AC 비동기 모터의 속도 제어는 주파수 변환기에 의해 조정되어야하며, 세 단계 전압 조정 모듈은 요구 사항이 높지 않은 팬 모터 및 펌프 모터에만 적용 할 수 있습니다. 세 단계 모터의 소프트 스타트를 위해 전압 / 전류 폐쇄 루프 제어 시스템을 사용해야합니다.
● SSR-3JK는 동기 변압기 TB-3에 의해 전력망과 격리되고 다른 한편으로는 3 개의 무 접점 릴레이에 의해 전력망과 격리되어 있기 때문에 SSR-3JK 모듈은 약한 전류 작동에서도 안정적이며 단락으로 인해 세 단계 부하가 연소 되어도 손상되지 않습니다. 따라서 SSR-3JK로 구성된 세 단계 전압 조정 시스템 (여기서는 SSR-3JK 시스템 참조)을 선택하는 것이 합리적입니다. 첫째, 세 단계 위상 시프트 모듈 전압 조정 시스템과 비교 (여기서는 SX 참조) -당사에서 생산 한 SX-JKA와 6 개의 SCR 사이리스터로 구성된 JKA 시스템) SSR-3JK 시스템은 연결이 더 편리하고 신뢰할 수 있으며, 오작동하더라도 손상이 비교적 적습니다 (SSR-3JK 시스템이 단락되면 하나 또는 두 개의 SSR 만 손상되지만 SX-JKA 시스템의 경우 사이리스터뿐만 아니라 SX-JKA 모듈도 손상됩니다. 둘째, 당사 또는 타사에서 생산하는 세 단계 전압 조정기 모듈 (위상 편이 트리거 회로와 사이리스터를 통합 한)에 비해 SSR-3JK 시스템은 세 단계 전압 조정 모듈에 6 개의 SCR 사이리스터가 포함되어 있기 때문에 더 안정적입니다. 열 방출 불량 (소량, 큰 열로 인한)으로 불안정해질뿐만 아니라 부하 과전류로 인한 피해가 SSR-3JK 시스템보다 심각합니다.
● SSR-3JK (TB-3 포함)는 당사에서 생산하는 랜덤 솔리드 스테이트 릴레이와 일치합니다. 사용자는 SSR-3JK, TB-3, 무작위 전도 형 SSR 3 개, 방열판 1 개를 구매하여 SSR-3JK 시스템을 구축 할 수 있습니다. 3 개의 긴 스트립 솔리드 스테이트 릴레이를 선택하면 팬이 설치된 Y 시리즈 모듈 공냉식 라디에이터에 장착하여 전원 장치를 구성 할 수 있습니다. 세 개의 직사각형 솔리드 스테이트 릴레이를 선택하면 MG-Y 방열판에 장착하여 전원 장치를 구성 할 수 있습니다.
● 위상차 제어 란?
위상 시프트 제어 (위상 제어, 위상 각 제어 또는 전도 각 제어라고도 함)-트리거 회로의 위상을 제어하여 출력 전압을 제어합니다. 2 개의 역 병렬 (백투백) SCR로 구성된 출력 회로의 경우 (각 SCR은 전원 출력의 절반주기를 담당하며 위상 각은 제어 신호로 제어 할 수 있음), 위상 각을 변경하여, SCR은 듀티 사이클 동안 앞서 실행되거나 지연됩니다. SCR의 위상 각을 180 °에서 0 °로 변경하면 AC 출력 전압 (유효 값 또는 rms 값)을 0에서 최대로 부드럽게 조정할 수 있습니다.우리가 제공하는 모든 일반 모델
● SCR-JKK/2 시리즈 (단상)
- SCR-JKK/2E
- SCR-JKK/2F
- SCR-JKK/2G
- SCR-JKK/2H
(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA; H type: CON 1-5V)
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
