MGR-STY 시리즈
전압 전력 조정기

MGR-STY 시리즈 전압 전력 조정기

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

MGR-STY 시리즈 완전 절연 세 단계 AC 솔리드 스테이트 전압 조정기 모듈 (일명 "MGR-ST 시리즈")은 세 단계 위상 검출 회로, 위상 편이 회로, 트리거 회로 및 3 세트의 역 병렬 (백투백) 전력 SCR 사이리스터를 통합합니다.MGR-STY 시리즈는 사이리스터의 트리거 각도 (전도 각도) (위상 각도 제어)를 자동 (제어 신호) 또는 수동 (외부 전위차계)으로 제어하여 세 단계 부하의 전압 진폭을 0V에서 최대 전력망 전압까지 조정할 수 있습니다.당사의 TB-3 세 단계 동기 변압기 모듈 (MGR-STY 시리즈와 공동 판매)은 전압 조정기 모듈에 동기 신호 및 내부 작동 전원 공급 장치를 제공하므로 사용자는 외부 회로 나 전원 공급 장치가 필요하지 않습니다. 제어 신호 (CON)에 따라 MGR-STY 시리즈는 E 형, F 형, G 형, H 형으로 나눌 수 있습니다.

주문 방법

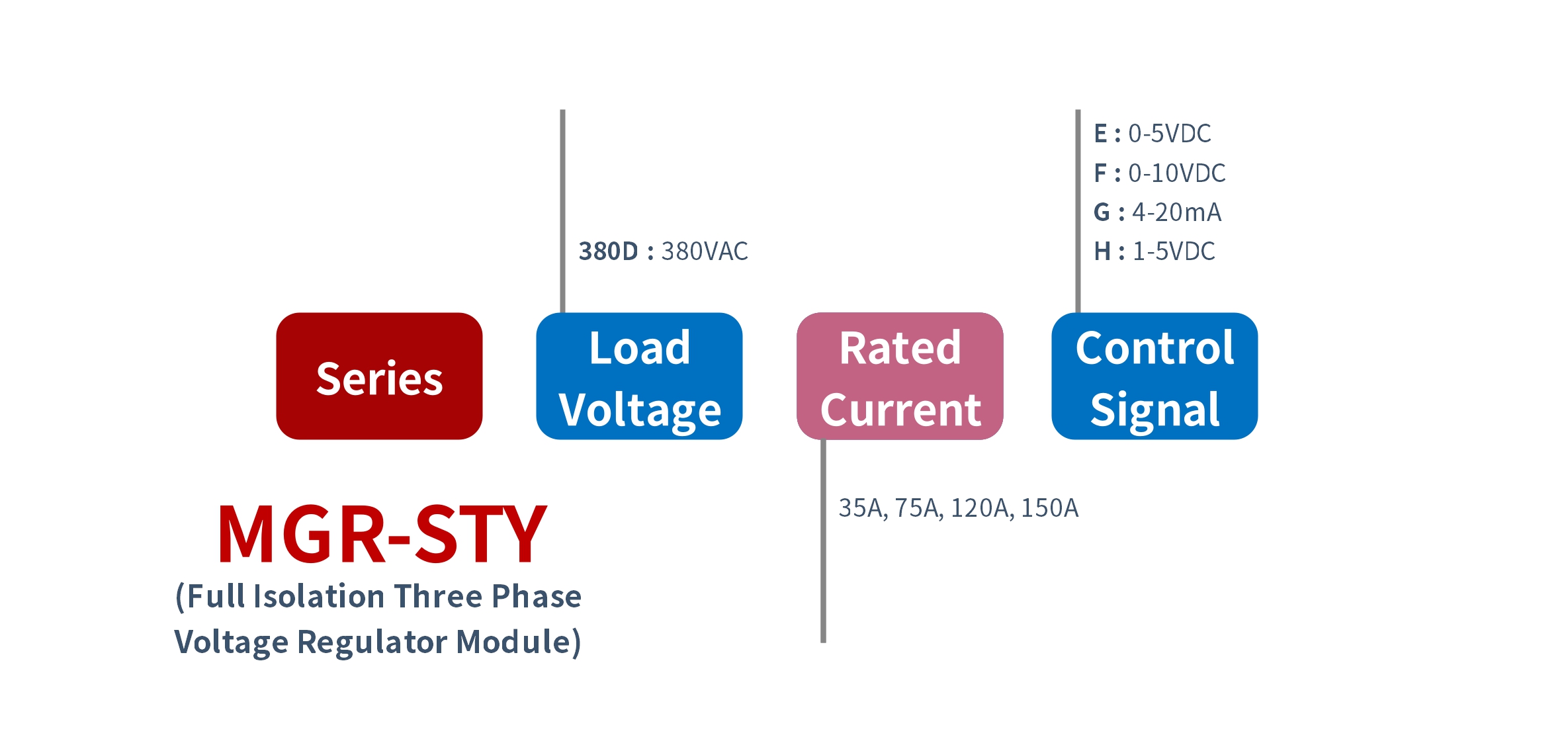

How to order MGR-STY 시리즈 전압 전력 조정기

MGR-STY (완전한 격리 세 단계 전압 조정기 모듈 )
  - [부하 전압] {-380D (380VAC)}
  - [정격 전류]
  - [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}

매개 변수

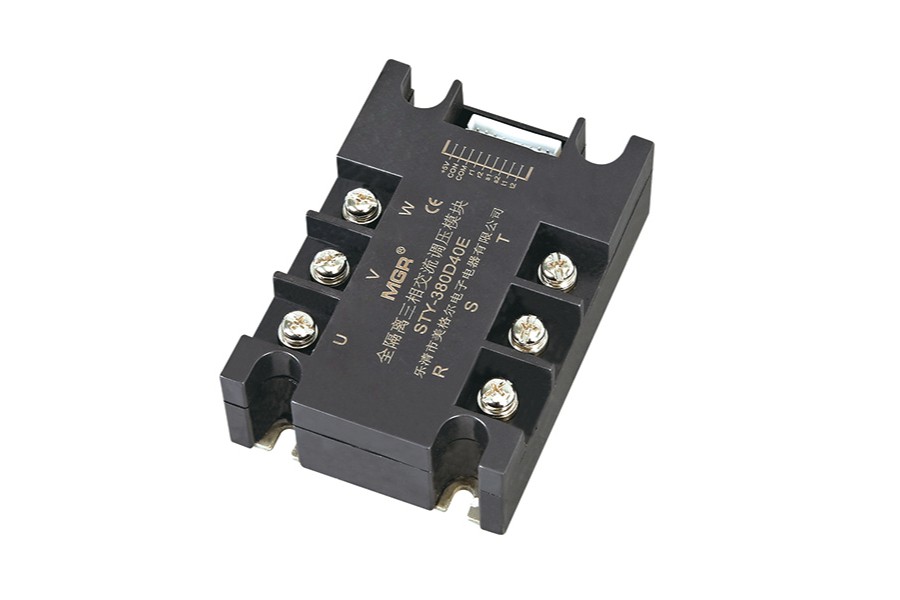

MGR-STY 시리즈 img

MGR-STY 시리즈

제어 신호 :  E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다.)
부하 전압 :  세 단계, 380VAC, 50Hz
동기 신호 및 전원 :  TB-3 (세 단계 동기 변압기 모듈)은 추가 회로없이 전압 조정기 모듈에 동기 신호 및 내부 작동 전원 공급 장치를 제공합니다.
부하 전류 :  35A, 75A, 120A, 150A
(참고 : 위의 현재 등급은 역 병렬 SCR 사이리스터 한 세트의 최대 rms 전류입니다)
크기 및 장착 :  105mm*74mm*33mm; 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 모듈

풍모

● 내압성, 안전성, 신뢰성이 높은 모듈화
● 설치, 배선 등의 편의성으로 소형화
● 안정성과 고정밀도가 우수한 선형 위상 변이 제어 회로
● 동기 변압기, 위상 검출 회로, 위상 편이 트리거 회로 및 사이리스터 출력 회로.
● 제어 신호와 부하 신호 간의 완전한 전기적 절연
● LED 상태 표시기
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태 강하
● 표준 출력 RC 스 너버 회로
● 추가 보호를위한 투명 커버

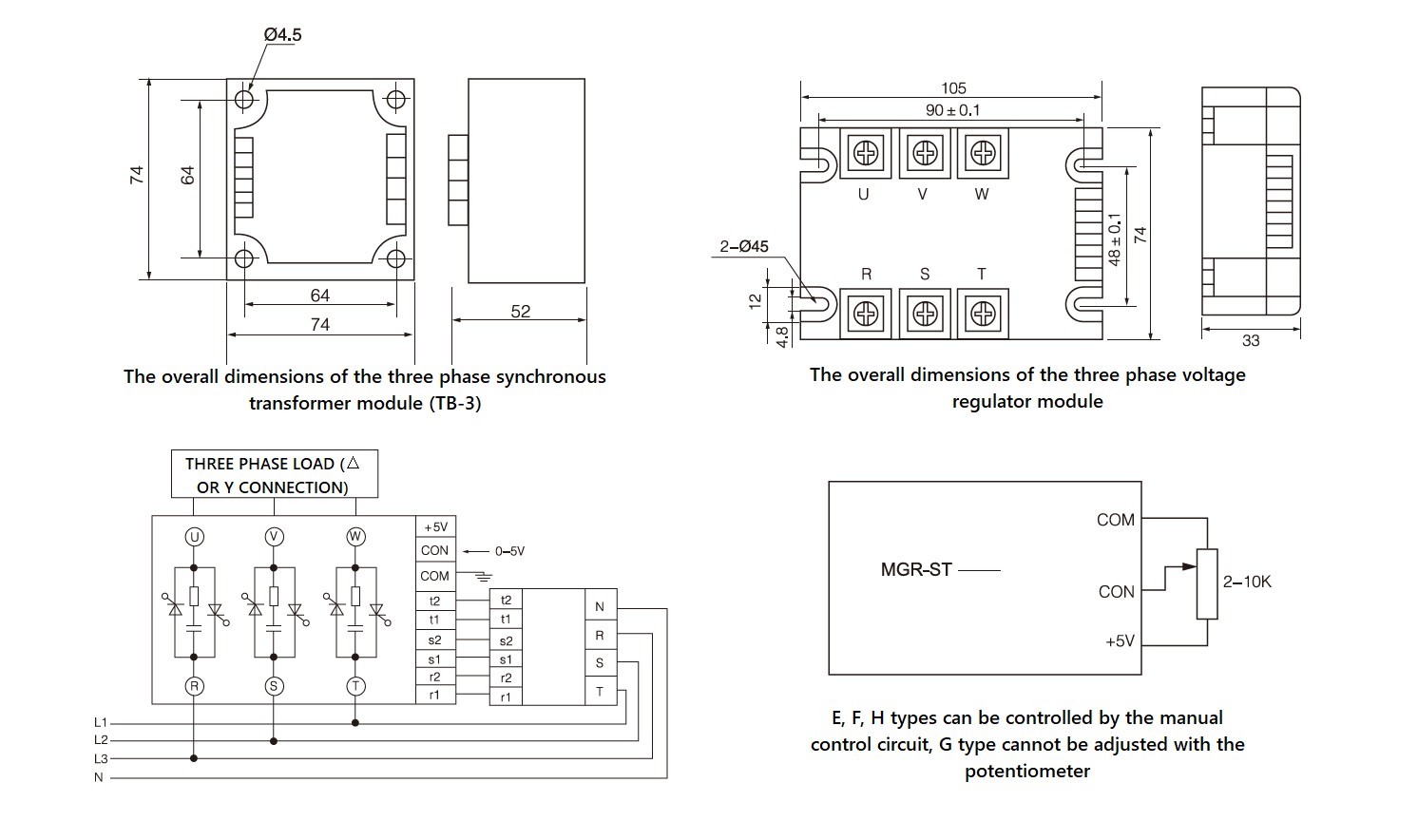

치수 및 회로 배선도

MGR-STY 시리즈 전압 전력 조정기

MGR-STY 시리즈 전압 전력 조정기 Diagram

E 유형 (CON 0 ~ 5V)을 예로 들어 보겠습니다.
● MGR-STY 모듈의 R, S, T 포트와 TB-3 모듈의 R, S, T 포트는 전력망의 L1, L2, L3 포트에 연결해야합니다 (상 순서는 필요하지 않지만 이 두 모듈의 R, S, T 포트는 일대일로 연결되어야하며, 동기 변압기 모듈의 N 라인은 접지되어야합니다. 그리고 U, V, W 포트는 세 단계 부하에 연결되어야합니다 (Y 또는 △ 연결 모두 가능). MGR-STY 모듈의 r1, r2, s1, s2, t1, t2 포트와 TB-3 모듈의 r1, r2, s1, s2, t1, t2 포트는 터미널 스트립을 통해 연결됩니다 (직접 연결하기 위해 함께 연결됨). COM 포트는 내부 공통 접지 단자, CON 포트는 제어 단자, + 5V 포트는 전위차계의 수동 제어 전용 모듈 내부에서 생성되는 전원입니다. 그리고 강 전류 부분 (T, S, R, N, U, W 포트)과 약 전류 부분 (r1, r2, s1, s2, t1, t2, +5V, CON, COM 포트)은 완전히 분리되어 있으며이 두 부분은 자동 제어 방식 또는 수동 제어 방식으로 제어해야합니다.

신청

● 전압 조정이 필요한 애플리케이션.

주의 사항 및 FAQ

● 세 단계 전압 조정기 모듈과 세 단계 동기 변압기 모듈 TB-3으로 구성된 회로는 380VAC (300 ~ 420VAC), 50Hz 전력망에 적용 할 수 있습니다.
● CON은 COM에 대해 양의 값이어야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (완전 폐쇄 영역)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (조정 가능한 영역)이면 제어 전압이 증가함에 따라 전도 각 α가 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압이 0V에서 최대 값으로 증가합니다. CON의 제어 전압이 약 4.6V ~ 5V (완전 개방 지역) 일 때 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다. + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● 강 전류 부, 약 전류 부, 모듈 백플레인 간의 절연 전압이 2000VAC 이상입니다.
● 전체 모듈의 열 = 실제 부하 전류 (Amps) * 1.5W / Amps. 고객은 실제 필요에 따라 MG-Y, MG-H 시리즈 방열판을 선택할 수 있습니다.
● 세 단계 부하의 전력은 균형을 이루어야합니다. 부하가 Y-연결 방식을 사용하는 경우, 중심점 Y를 중성선에 연결하거나 연결하지 않을 수 있습니다. 그러나 중성선에 연결할 때 전력망에 대한 고차 고조파 간섭은 중성선에 연결되지 않은 경우보다 큽니다.
● 세 단계 AC 비동기 모터의 속도 제어는 주파수 변환기에 의해 조정되어야하며, 세 단계 전압 조정 모듈은 요구 사항이 높지 않은 팬 모터 및 펌프 모터에만 적용 할 수 있습니다.
● 세 단계 동기 변압기 모듈 TB-3의 N 라인은 안정적으로 접지되어야합니다. TB-3은 세 단계 전압 조정기 모듈과 함께 판매됩니다.
● 세 단계 AC 전압 조정을 위해 SSR-3JK와 3 개의 무작위 전도 형 솔리드 스테이트 릴레이로 구성된 전압 조정 시스템을 사용하는 것이 좋습니다.
● 현재 등급, 기기 보호 등의 사양 및주의 사항은 단상 AC 무 접점 릴레이 사용 설명서를 참조하세요.

우리가 제공하는 모든 일반 모델

● MGR-STY 시리즈 (세 단계, 완전한 격리)

부하 전압 세 단계 380VAC, 제어 신호 : CON 0-5V; 전파

  • MGR-STY380D35E
  • MGR-STY380D75E
  • MGR-STY380D120E
  • MGR-STY380D150E

부하 전압 세 단계 380VAC, 제어 신호 : CON 0-10V; 전파

  • MGR-STY380D35F
  • MGR-STY380D75F
  • MGR-STY380D120F
  • MGR-STY380D150F

부하 전압 세 단계 380VAC, 제어 신호 : CON 4-20mA; 전파

  • MGR-STY380D35G
  • MGR-STY380D75G
  • MGR-STY380D120G
  • MGR-STY380D150G

부하 전압 세 단계 380VAC, 제어 신호 : CON 1-5V; 전파

  • MGR-STY380D35H
  • MGR-STY380D75H
  • MGR-STY380D120H
  • MGR-STY380D150H

(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA; H type: CON 1-5V)

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
