MGR-R 시리즈
전압 전력 조정기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
MGR-R 시리즈 전위차계 유형 솔리드 스테이트 전압 조정기는 표준 패키지를 사용합니다. 전위차계의 조정을 통해 MGR-R 시리즈는 단상 AC 부하의 부하 전압을 무단계로 제어 할 수 있습니다.

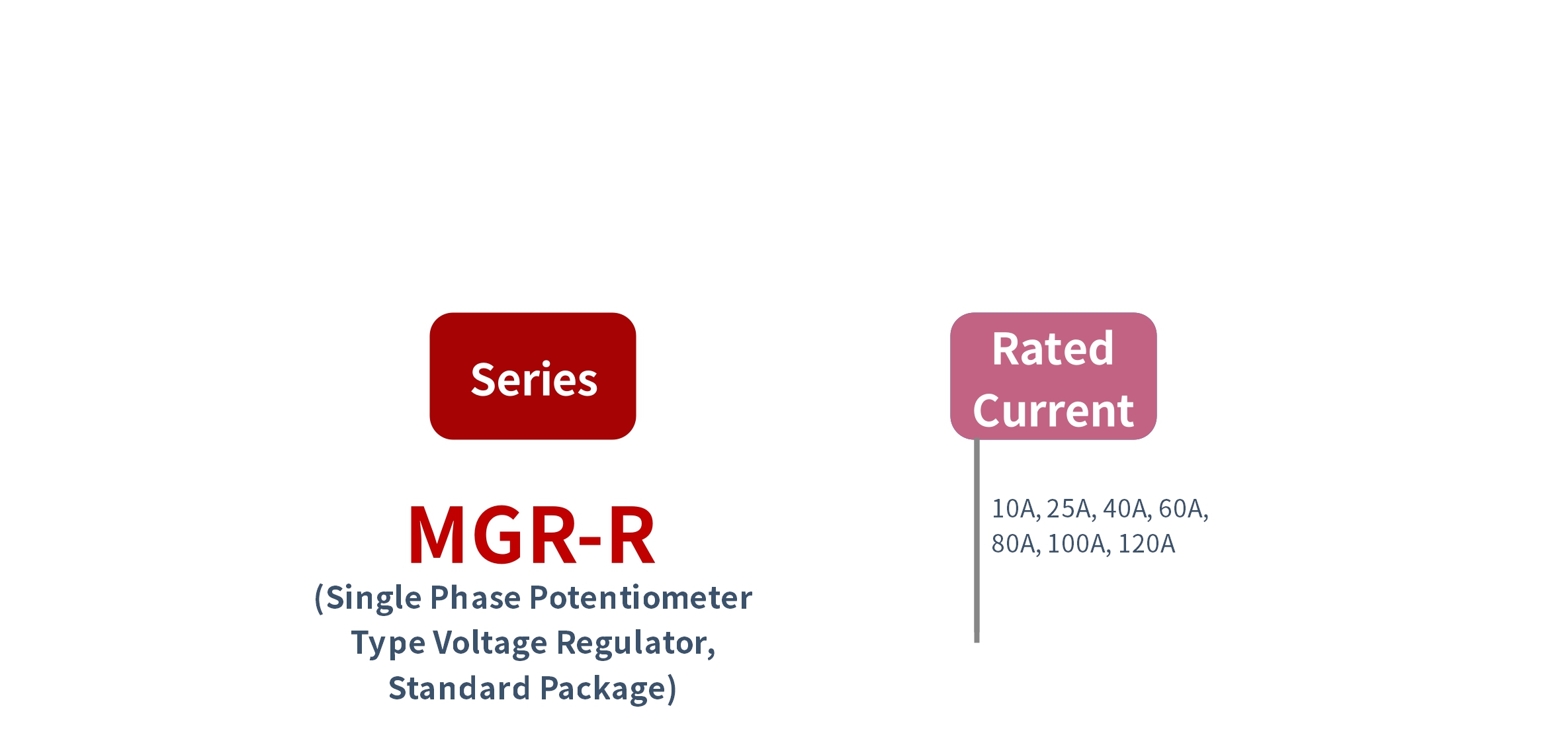

주문 방법
MGR-R (단상 전위차계 유형 전압 조정기, 표준 패키지)
- [정격 전류]매개 변수
MGR-R 시리즈
제어 방법 : 수동 제어--조정 가능한 전위차계 (470K,680K,820K)
부하 전압 : 0~220VAC; 0~380VAC; 0~480VAC
부하 전류 : 10A, 25A, 40A, 60A, 80A, 100A, 120A
크기 및 장착 : 57.4mm*44.8mm*28mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이풍모
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
● 낮은 출력 온 상태 전압 강하
● 표준 출력 RC 스 너버 회로
● 다양한 제어 방법과 완벽하게 호환되므로 컴퓨터가 네트워크를 통해 전압을 쉽게 조정할 수 있습니다.치수 및 회로 배선도

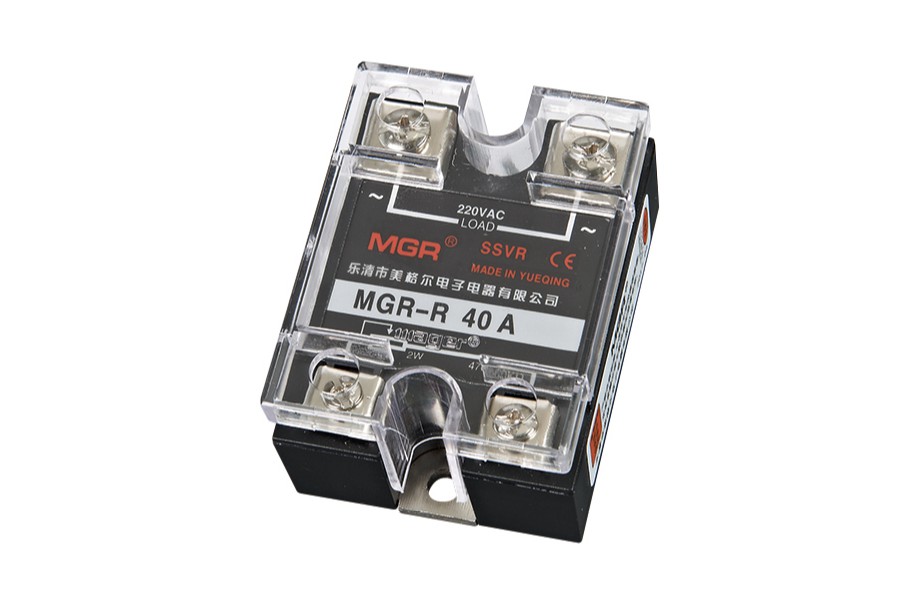

MGR-R 시리즈 전압 전력 조정기
신청
● 전압 조정이 필요한 애플리케이션.
주의 사항 및 FAQ
● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.
● 차이점이 무엇입니까? 표준 패키지 SSR (TRIAC 출력) 및 산업용 패키지 SSR (반 병렬 SCR 출력)?
저항성 AC 부하의 경우 둘 사이의 차이는 작습니다.
유도 성 또는 용량 성 AC 부하의 경우 솔리드 스테이트 릴레이가 켜진 상태에서 꺼지면 전류 및 전압. 이러한 dv / dt는 TRIAC의 출력 효율에 영향을 미치거나 심지어 TRIAC를 손상 시키지만 역 병렬 SCR에 대한 정류 dv / dt의 영향은 매우 작습니다. 따라서 인덕턴스 또는 커패시턴스가 큰 AC 부하의 경우 산업용 솔리드 스테이트 릴레이를 선택하는 것이 더 적합합니다.우리가 제공하는 모든 일반 모델
● MGR-R 시리즈 (단상)
부하 전압 0~220VAC, 0~380VAC, 0~480VAC
- MGR-R10A
- MGR-R25A
- MGR-R40A
- MGR-R60A
- MGR-R80A
- MGR-R100A
- MGR-R120A
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
