MGR-EUV 시리즈
전압 전력 조정기

MGR-EUV 시리즈 전압 전력 조정기

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

MGR-EUV 시리즈 완전 절연 솔리드 스테이트 전압 레귤레이터는 표준 패키지를 사용하며 MGR-DTY 시리즈 완전 절연 Sigle 위상 AC 전압 레귤레이터 모듈과 동일한 기능과 매개 변수를 갖지만 내부 동기 변압기가 없습니다.따라서 MGR-EUV 시리즈를 선택하신다면 변압기를 준비하셔야합니다. 부하 신호 (강한 전류 부분)와 제어 신호 (약한 전류 부분)는 완전히 전기적으로 분리되어 있습니다.수동 제어 신호 (전위차계 조정) 또는 자동 제어 신호 (E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V)를 통해 MGR-EUV 시리즈는 단상 AC 부하의 부하 전압을 무단계로 제어 할 수 있습니다.

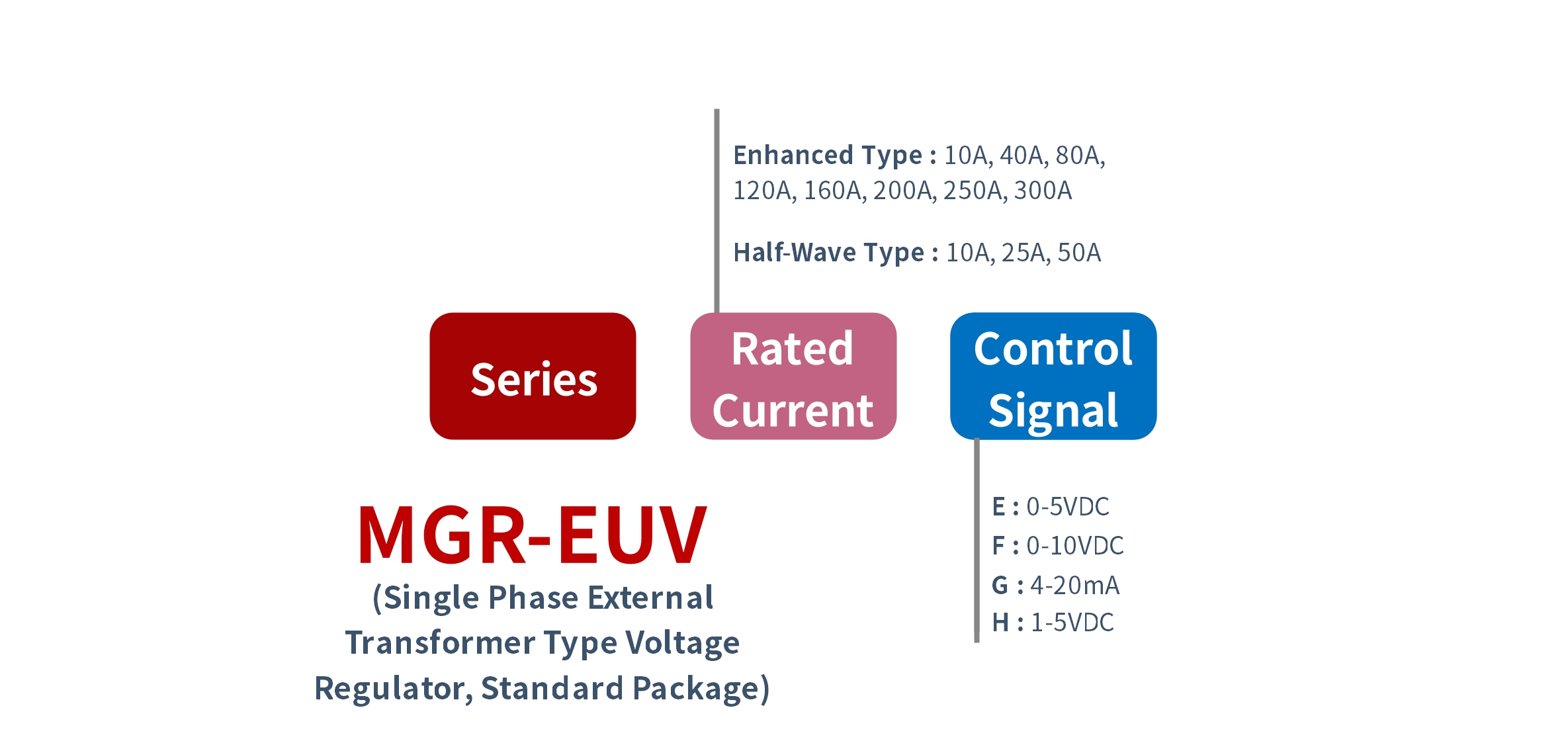

주문 방법

How to order MGR-EUV 시리즈 전압 전력 조정기

MGR-EUV (단상 외부 변압기 유형 전압 조정기, 표준 패키지)
  - [정격 전류]
  - [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}

매개 변수

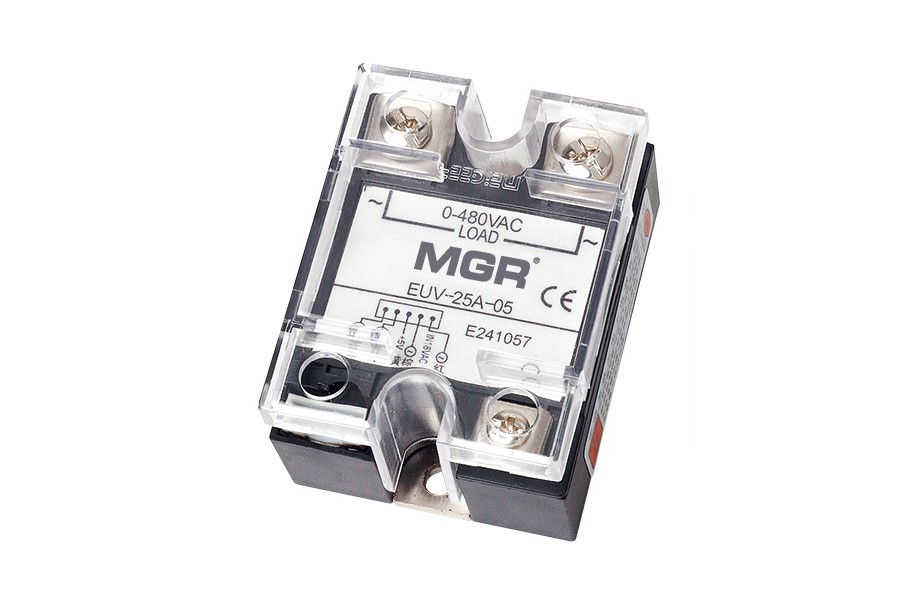

MGR-EUV 시리즈 img

MGR-EUV 시리즈

제어 신호 :  E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다.)
부하 전압 :  220VAC / 380VAC
부하 전류 :  강화 된 유형--10A, 40A, 80A, 120A, 160A, 200A, 250A, 300A; Half-Wave Type--10A, 25A, 50A
크기 및 장착 :  57.4mm*44.8mm*28mm, 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 모듈

풍모

● "초저"입력 전류
● 낮은 출력 오프 상태 전류 전류
● 낮은 출력 상태 온 상태 강하
● 표준 출력 RC 스 너버 회로
● 다양한 제어 방법과 완벽하게 호환 , 컴퓨터가 네트워크를 통해 전압을 쉽게 조정할 수 있습니다.

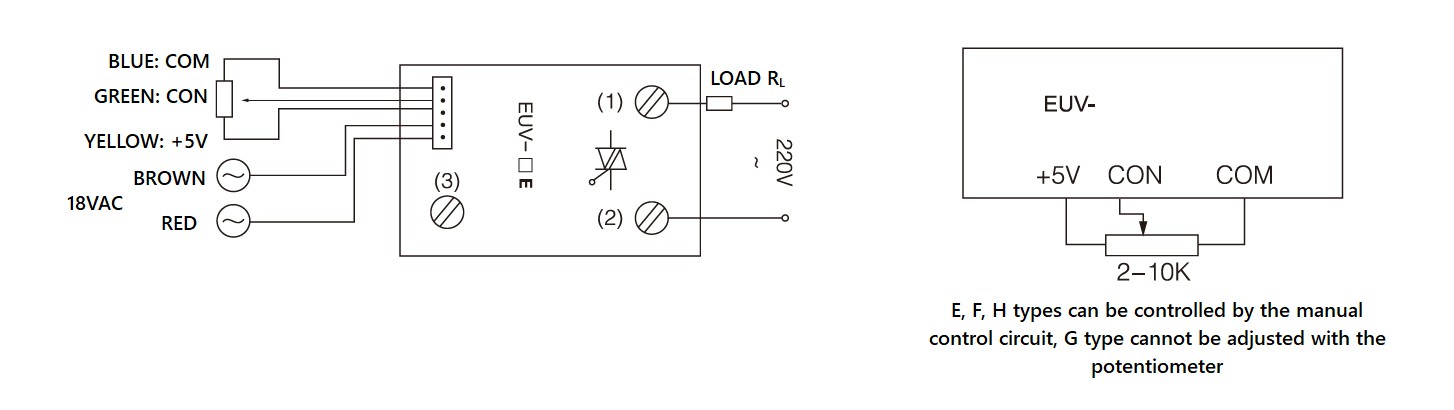

치수 및 회로 배선도

MGR-EUV 시리즈 전압 전력 조정기

MGR-EUV 시리즈 전압 전력 조정기 Diagram

● 빨간색 및 갈색 포트는 동기 변압기의 18VAC 2 차 권선에 연결됩니다.
● 파란색 포트는 내부 공통 접지 단자입니다.
● 녹색 포트는 제어 터미널입니다.
● 노란색 포트 모듈 내부에서 생성되는 + 5V 전압 단자입니다.
● E, F, H 타입은 수동으로 제어가 가능하며 G 타입은 불가능합니다.

신청

● 전압 조정이 필요한 애플리케이션.

주의 사항 및 FAQ

● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.

우리가 제공하는 모든 일반 모델

● MGR-EUV 시리즈 (단상, 완전 격리, 외부 변압기)

부하 전압 0~240VAC, 0~380VAC; 제어 신호 0-5VDC; 강화 된 유형

  • MGR-EUV10AE
  • MGR-EUV40AE
  • MGR-EUV80AE
  • MGR-EUV120AE
  • MGR-EUV160AE
  • MGR-EUV200AE
  • MGR-EUV250AE
  • MGR-EUV300AE

부하 전압 0~240VAC, 0~380VAC; 제어 신호 0-10VDC; 강화 된 유형

  • MGR-EUV10AF
  • MGR-EUV40AF
  • MGR-EUV80AF
  • MGR-EUV120AF
  • MGR-EUV160AF
  • MGR-EUV200AF
  • MGR-EUV250AF
  • MGR-EUV300AF

부하 전압 0~240VAC, 0~380VAC; 제어 신호 4-20mA; 강화 된 유형

  • MGR-EUV10AG
  • MGR-EUV40AG
  • MGR-EUV80AG
  • MGR-EUV120AG
  • MGR-EUV160AG
  • MGR-EUV200AG
  • MGR-EUV250AG
  • MGR-EUV300AG

부하 전압 0~240VAC, 0~380VAC; 제어 신호 1-5VDC; 강화 된 유형

  • MGR-EUV10AH
  • MGR-EUV40AH
  • MGR-EUV80AH
  • MGR-EUV120AH
  • MGR-EUV160AH
  • MGR-EUV200AH
  • MGR-EUV250AH
  • MGR-EUV300AH

부하 전압 0~240VAC, 0~380VAC; 제어 신호 0-5VDC; 풀 웨이브 유형 또는 풀 브리지 유형

  • MGR-EUV10AE
  • MGR-EUV25AE
  • MGR-EUV50AE

부하 전압 0~240VAC, 0~380VAC; 제어 신호 0-10VDC; 풀 웨이브 유형 또는 풀 브리지 유형

  • MGR-EUV10AF
  • MGR-EUV25AF
  • MGR-EUV50AF

부하 전압 0~240VAC, 0~380VAC; 제어 신호 4-20mA; 풀 웨이브 유형 또는 풀 브리지 유형

  • MGR-EUV10AG
  • MGR-EUV25AG
  • MGR-EUV50AG

부하 전압 0~240VAC, 0~380VAC; 제어 신호 1-5VDC; 풀 웨이브 유형 또는 풀 브리지 유형

  • MGR-EUV10AH
  • MGR-EUV25AH
  • MGR-EUV50AH

(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA; H type: CON 1-5V)

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.

제시 하 다

1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
