MGR-DTYF 시리즈
전압 전력 조정기

MGR-DTYF 시리즈 전압 전력 조정기

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

MGR-DTYF 시리즈 단상 폐쇄 루프 피드백 솔리드 스테이트 전압 레귤레이터 모듈 (단상 네거티브 피드백 전압 레귤레이터, 단상 폐쇄 루프 네거티브 피드 솔리드 스테이트 전압 레귤레이터 모듈이라고도 함)은 전압 조정 기능과 전압 안정화 기능을 갖춘 장치입니다. 다른 개방형 루프 단상 전압 조정기 모듈 (MGR-DT 시리즈)과 비교하여 MGR-DTYF 시리즈에는 네거티브 피드백 레귤레이션을 통해 출력 전압 값을 자동으로 안정화하는 내장형 폐쇄 루프 제어 시스템이있어 부하 전압이 외부 요인 (계통 전압 변동, 부하 역률, 부하 전력 변화 등) 이외의 제어 신호에 의해서만 영향을 받도록합니다. MGR-DTYF에는 자동 제어 (E 유형 : CON 0-5VDC, G 유형 : CON 4-20mA) 및 수동 제어 (전위차계 조정)의 두 가지 제어 모드가 있습니다.

주문 방법

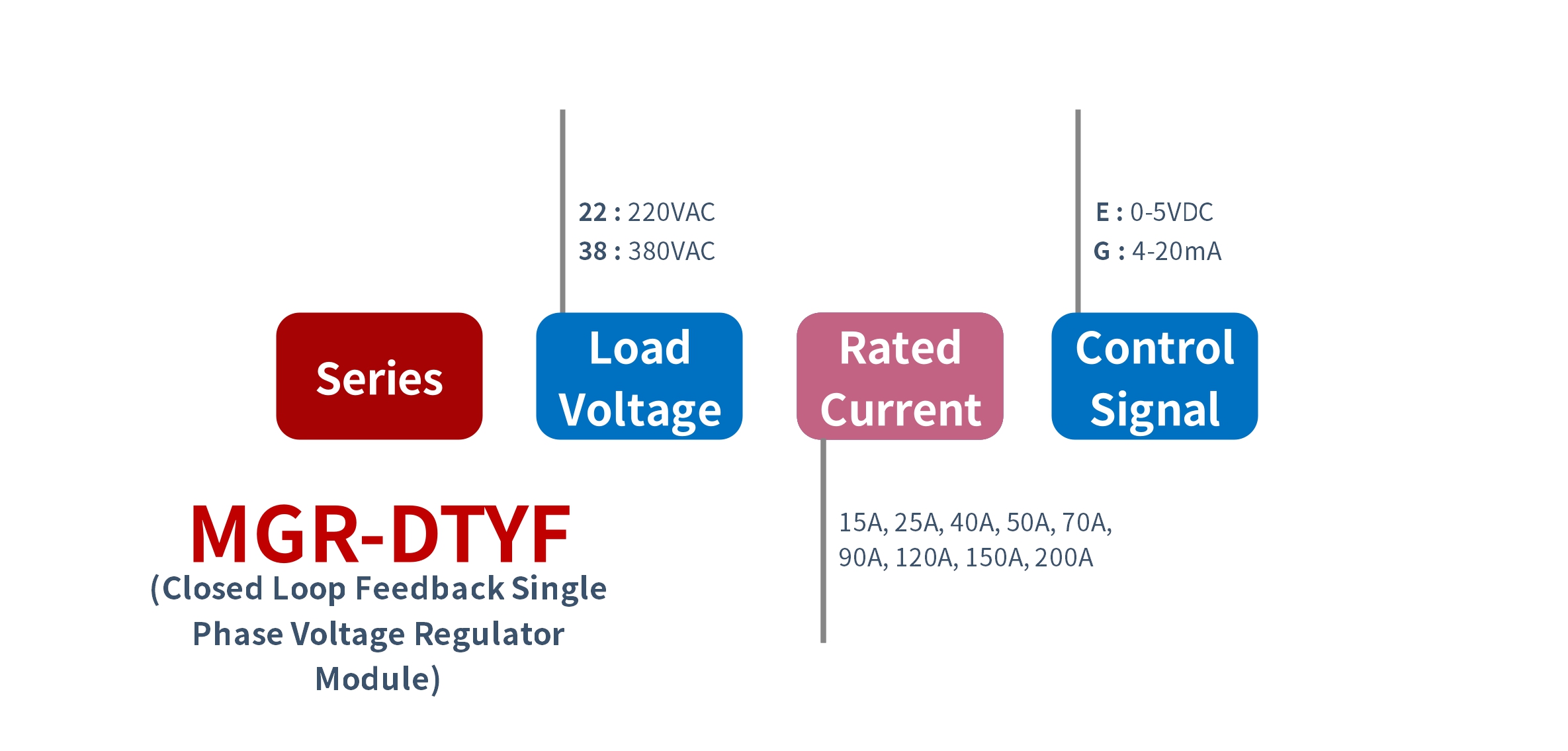

How to order MGR-DTYF 시리즈 전압 전력 조정기

MGR-DTYF (폐쇄 루프 피드백 단상 전압 조정기 모듈)
  - [부하 전압] {-22 (220VAC); -38 (380VAC)}
  - [정격 전류]
  - [제어 신호] {-E (0-5VDC); -G (4-20mA)}

매개 변수

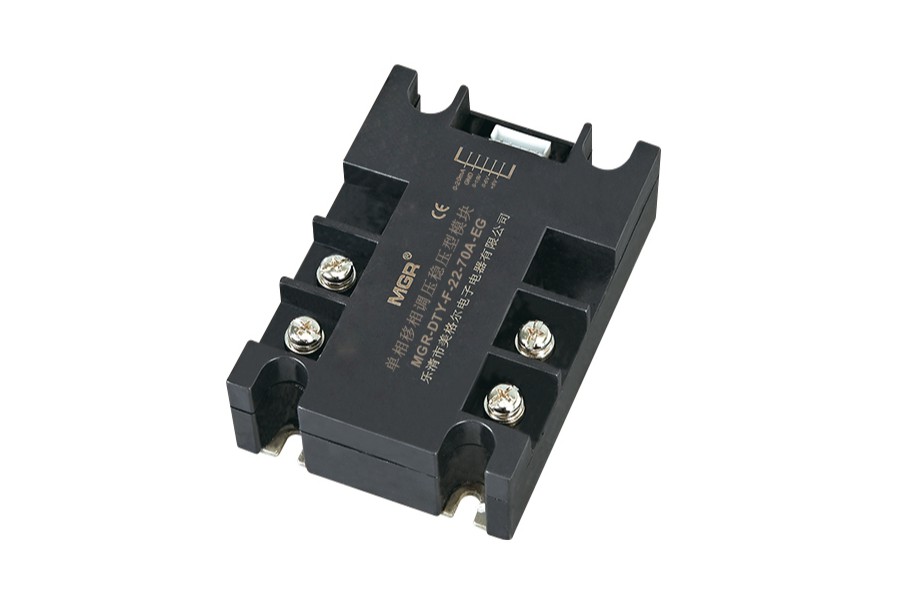

MGR-DTYF 시리즈 img

MGR-DTYF 시리즈

제어 신호 :  E: CON 0-5V; G: CON 4-20mA
부하 전압 :  220VAC / 380VAC
부하 전류 :  15A, 25A, 40A, 50A, 70A, 90A, 120A, 150A, 200A
크기 및 장착 :  105mm*75mm*33mm; 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 모듈

풍모

MGR-DTYF 시리즈
● 외부 + 12V DC 전원 공급 불필요
● 폐쇄 루프 (네거티브 피드백) 전압 조정기 시스템으로 전압 변동을 효과적으로 안정화
● 절연 전압 2000VAC 이상
● 자동 제어 모드 (제어 신호 4-20mA, 0-5V) 및 수동 제어 모드를 지원하며 두 모드 모두 조정이 원활합니다.
● 강력한 간섭 방지 기능을 갖춘 차폐 회로 내장
● 고전력 사이리스터 칩 및 DCB 세라믹 글레이즈 재질의 절연베이스 플레이트
● 안정적인 성능과 높은 신뢰성

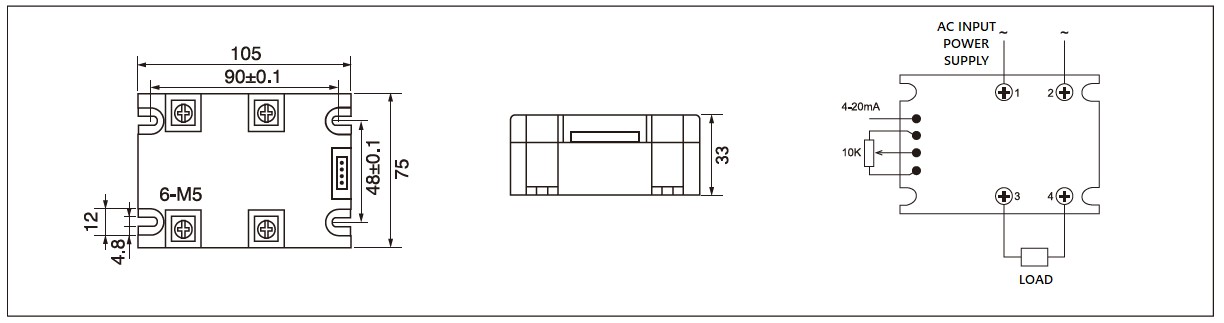

치수 및 회로 배선도

MGR-DTYF 시리즈 전압 전력 조정기

MGR-DTYF 시리즈 전압 전력 조정기 Diagram

신청

● 세 단계 전압 조정 및 전압 안정화가 필요한 애플리케이션.

주의 사항 및 FAQ

● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.
● 폐쇄 루프 시스템과 개방 루프 시스템의 차이점은 무엇입니까?
폐쇄 루프 시스템은 피드백 제어 시스템이라고도합니다, 제어 시스템에서 설정 값을 주면 폐 루프 시스템은 출력값과 설정 값을 비교하여 출력값이 설정 값에 가까워 지도록 피드백 시스템을 통해 조정합니다. 폐 루프에 비해 개 루프 시스템은 피드백 시스템이 없기 때문에 출력값이 제어 시스템의 영향을받을뿐만 아니라 외부 제어 불가능한 요인의 영향을 받기 때문에 출력값이 불안정하고 설정 값에서 벗어나는 경우가 많습니다.

우리가 제공하는 모든 일반 모델

● MGR-DTYF 시리즈 (단상, 폐쇄 루프 피드백)

부하 전압 단상 220VAC, 제어 신호 : CON1 0-5V, CON2 4-20mA; 전파

  • MGR-DTYF2215AEG
  • MGR-DTYF2225AEG
  • MGR-DTYF2240AEG
  • MGR-DTYF2250AEG
  • MGR-DTYF2270AEG
  • MGR-DTYF2290AEG
  • MGR-DTYF22120AEG
  • MGR-DTYF22150AEG
  • MGR-DTYF22200AEG

(E type: CON 0-5V; G type: CON 4-20mA)

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
