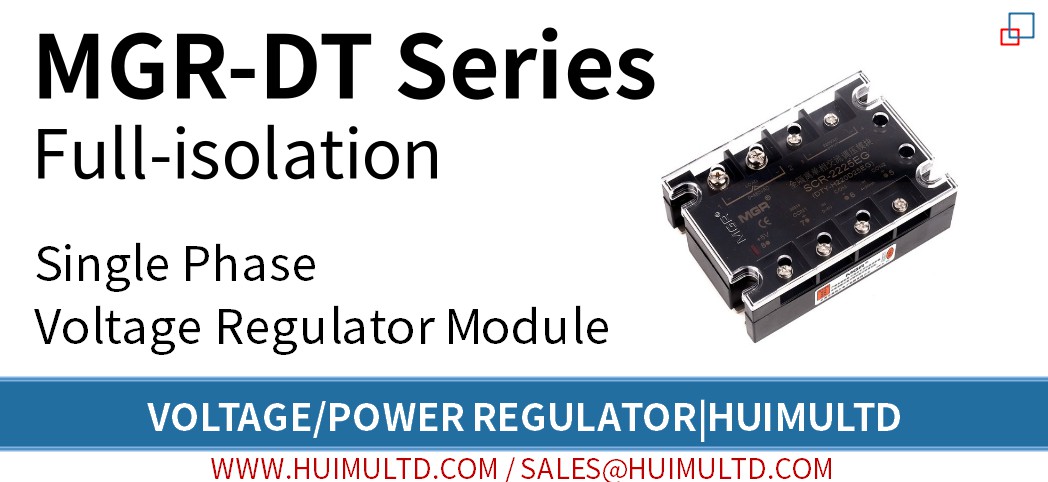

MGR-DT 시리즈
전압 전력 조정기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
MGR-DT 시리즈 풀 아이솔레이션 단상 AC 솔리드 스테이트 전압 레귤레이터 모듈 ("DTY 시리즈", "DTY-H 시리즈"또는 "SCR 시리즈"로 알려진)은 동기 변압기, 위상 검출 회로, 위상 편이 트리거 회로 및 사이리스터 출력 회로를 통합합니다. MGR-DT 시리즈는 부하 전압을 조절하기 위해 사이리스터 (위상 각도 제어)의 트리거 각도 (전도 각도)를 제어 할 수 있습니다. 출력 전력 사이리스터의 유형에 따라 MGR-DT 시리즈는 일반형 (출력 부품으로 TRIAC 1 개), 강화 형 (출력 구성 요소로 한 쌍의 역 병렬 SCR) 및 반 파형 (출력 부품으로 SCR 1 개)으로 나눌 수 있습니다. 단상 AC 부하의 정격 전압에 따라 MGR-DT 시리즈는 220V 형과 380V 형으로 나눌 수 있습니다. 제어 신호 (CON)에 따라 MGR-DT 시리즈는 E 형, F 형, G 형, H 형으로 나눌 수 있습니다.

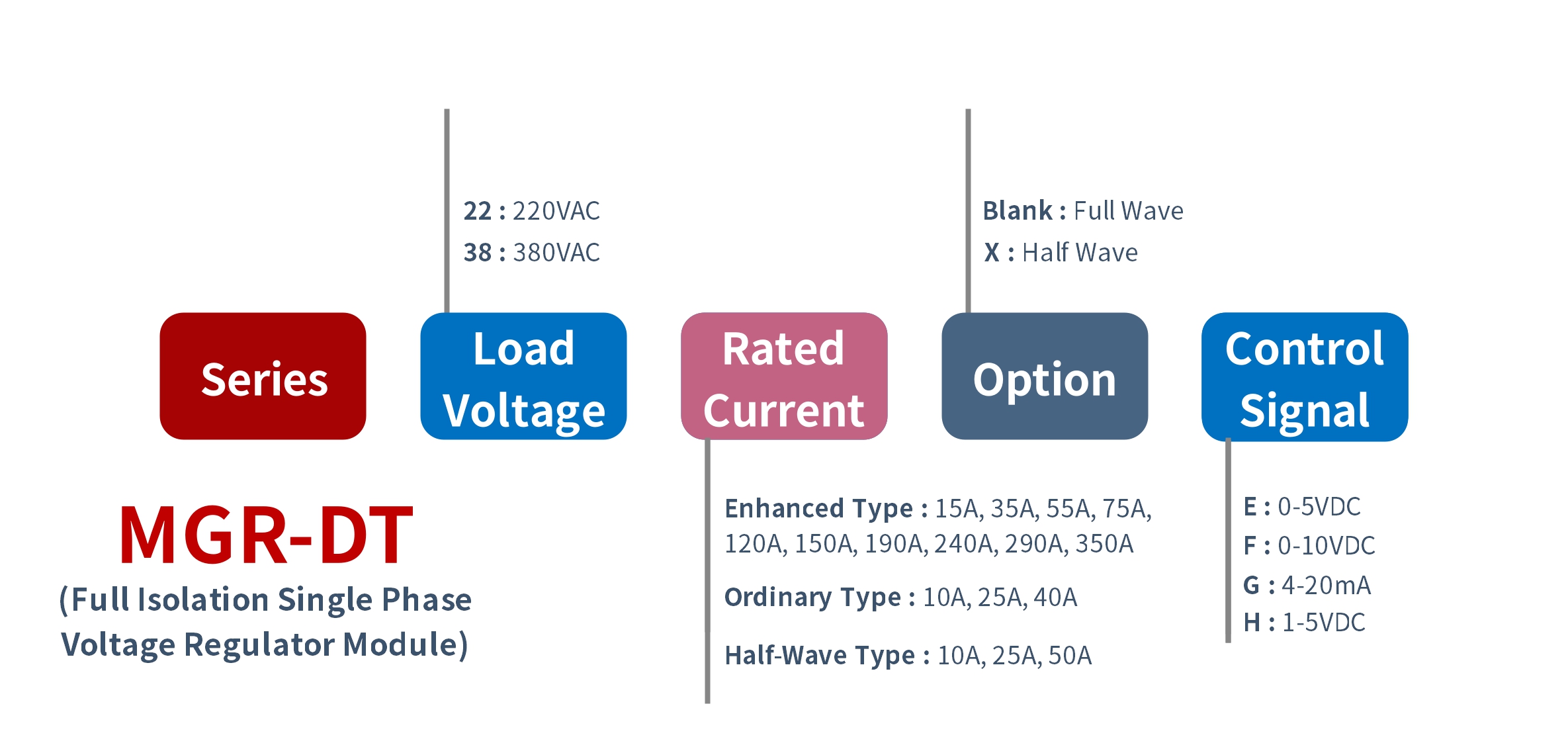

주문 방법
MGR-DT (완전 절연 단상 전압 조정기 모듈)
- [부하 전압] {-22 (220VAC); -38 (380VAC)}
- [정격 전류]
- [선택권] {-Blank (전파); -X (반파)}
- [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}매개 변수
MGR-DT 시리즈
제어 신호 : E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다.)
부하 전압 : 220VAC / 380VAC
부하 전류 : 강화 된 유형--15A, 35A, 55A, 75A, 120A, 150A, 190A, 240A, 290A, 350A; 일반 유형--10A, 25A, 40A; 반파 유형--10A, 25A, 50A
(참고 : 위의 전류 등급은 모듈 내부 사이리스터의 최대 rms 전류입니다.)
크기 및 장착 : 105mm*74mm*33mm; 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 모듈풍모
● 내압성, 안전성, 신뢰성이 높은 모듈화
● 설치, 배선 등의 편의성으로 소형화
● 안정성과 고정밀도가 우수한 선형 위상 변이 제어 회로
● 동기 변압기, 위상 검출 회로, 위상 편이 트리거 회로 및 사이리스터 출력 회로.
● 제어 신호와 부하 신호 사이의 완전한 전기적 절연
● LED 상태 표시기
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태 강하
● 표준 출력 RC 스 너버 회로
● 추가 보호를위한 투명 커버치수 및 회로 배선도
MGR-DT 시리즈 전압 전력 조정기
E 타입 (CON 0 ~ 5V)을 예로 들어 보겠습니다.
● ① 및 ② 포트는 모듈의 출력 단자입니다 (즉, 모듈 내부의 사이리스터 두 극). 고급형과 일반형의 ①, ② 포트는 극성이 없습니다. 반 파형 모듈 내부의 SCR 사이리스터의 양극은 ① 포트에 연결되고 음극은 ② 포트에 연결됩니다.
● ③, ④ 포트는 모듈 내부의 동기식 변압기 1 차측이며, 사양은 220VAC 타입과 380VAC 타입으로 나눌 수 있습니다 : 220VAC 타입은 165-240VAC, 380VAC 타입 범위에서 전력망으로 사용할 수 있습니다. 285-420VAC 범위에서 전력망에 사용할 수 있습니다. ③, ④ 포트는 극성이 없습니다.
● COM 포트는 내부 공통 접지 단자, CON 포트는 제어 단자, + 5V 포트는 전위차계의 수동 제어 전용 모듈 내부에서 생성되는 전원입니다. 강 전류 부분 (①, ②, ③, ④ 포트)과 약 전류 부분 (+ 5V, CON, COM 포트)은 완전히 절연되어 있습니다.신청
● 전압 조정이 필요한 애플리케이션.
주의 사항 및 FAQ
● ①, ② 포트를 통해 부하에 적용되는 위상은 ③, ④ 포트의 위상과 일치해야합니다. 그렇지 않으면 장치가 제어되지 않습니다. 그리고 전력망의 주파수는 50Hz 여야합니다.
● CON은 COM에 대해 양의 값이어야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (Fully-closed Region)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (조정 가능 영역) 일 때, 전도 각 α는 제어 전압이 증가함에 따라 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압은 0V에서 최대 값으로 증가합니다. CON의 제어 전압이 약 4.6V ~ 5V (Full-open Region) 일 때 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다. + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● 단상 AC 비동기 모터의 속도 제어는 주파수 변환기에 의해 조정되어야하며 단상 전압 조정 모듈은 요구 사항이 높지 않은 팬 모터 및 펌프 모터에만 적용 할 수 있습니다.
● 세 단계 전력망의 세 단계 부하를 조절하기 위해 단상 전압 조정기 모듈 3 개를 사용하는 것은 불가능합니다.
● 강 전류 부, 약 전류 부, 모듈 백플레인 간의 절연 전압이 2000VAC 이상입니다.
● 전체 모듈의 열 = 실제 부하 전류 (Amps) * 1.5W / Amps. 고객은 실제 필요에 따라 MG-L, MG-H 시리즈 방열판을 선택할 수 있습니다.
● 현재 등급, 기기 보호 등의 사양 및주의 사항은 단상 AC 무 접점 릴레이 사용 설명서를 참조하세요.우리가 제공하는 모든 일반 모델
● MGR-DT 시리즈 (단상, 완전 격리, 일반 유형)
부하 전압 단상 220VAC, 제어 신호 : CON1 0-5V, CON2 4-20mA; 전파
- MGR-DT2210EG
- MGR-DT2225EG
- MGR-DT2240EG
부하 전압 단상 220VAC, 제어 신호 : CON 0-10V; 전파
- MGR-DT2210F
- MGR-DT2225F
- MGR-DT2240F
부하 전압 단상 220VAC, 제어 신호 : CON 1-5V; 전파
- MGR-DT2210H
- MGR-DT2225H
- MGR-DT2240H
부하 전압 단상 380VAC, 제어 신호 : CON1 0-5V, CON2 4-20mA; 전파
- MGR-DT3810EG
- MGR-DT3825EG
- MGR-DT3840EG
부하 전압 단상 380VAC, 제어 신호 : CON 0-10V; 전파
- MGR-DT3810F
- MGR-DT3825F
- MGR-DT3840F
부하 전압 단상 380VAC, 제어 신호 : CON 1-5V; 전파
- MGR-DT3810H
- MGR-DT3825H
- MGR-DT3840H
● MGR-DT 시리즈 (단상, 완전 격리, 강화 된 유형)
부하 전압 단상 220VAC, 제어 신호 : CON1 0-5V, CON2 4-20mA; 전파
- MGR-DT2215EG
- MGR-DT2235EG
- MGR-DT2255EG
- MGR-DT2275EG
- MGR-DT22120EG
- MGR-DT22150EG
- MGR-DT22190EG
- MGR-DT22240EG
- MGR-DT22290EG
- MGR-DT22350EG
부하 전압 단상 220VAC, 제어 신호 : CON 0-10V; 전파
- MGR-DT2215F
- MGR-DT2235F
- MGR-DT2255F
- MGR-DT2275F
- MGR-DT22120F
- MGR-DT22150F
- MGR-DT22190F
- MGR-DT22240F
- MGR-DT22290F
- MGR-DT22350F
부하 전압 단상 220VAC, 제어 신호 : CON 1-5V; 전파
- MGR-DT2215H
- MGR-DT2235H
- MGR-DT2255H
- MGR-DT2275H
- MGR-DT22120H
- MGR-DT22150H
- MGR-DT22190H
- MGR-DT22240H
- MGR-DT22290H
- MGR-DT22350H
부하 전압 단상 380VAC, 제어 신호 : CON1 0-5V, CON2 4-20mA; 전파
- MGR-DT3815EG
- MGR-DT3835EG
- MGR-DT3855EG
- MGR-DT3875EG
- MGR-DT38120EG
- MGR-DT38150EG
- MGR-DT38190EG
- MGR-DT38240EG
- MGR-DT38290EG
- MGR-DT38350EG
부하 전압 단상 380VAC, 제어 신호 : CON 0-10V; 전파
- MGR-DT3815F
- MGR-DT3835F
- MGR-DT3855F
- MGR-DT3875F
- MGR-DT38120F
- MGR-DT38150F
- MGR-DT38190F
- MGR-DT38240F
- MGR-DT38290F
- MGR-DT38350F
부하 전압 단상 380VAC, 제어 신호 : CON 1-5V; 전파
- MGR-DT3815H
- MGR-DT3835H
- MGR-DT3855H
- MGR-DT3875H
- MGR-DT38120H
- MGR-DT38150H
- MGR-DT38190H
- MGR-DT38240H
- MGR-DT38290H
- MGR-DT38350H
● MGR-DT 시리즈 (단상, 완전 격리, 반파 유형)
부하 전압 단상 220VAC, 제어 신호 : CON1 0-5V, CON2 4-20mA; 전파
- MGR-DT2210XEG
- MGR-DT2225XEG
- MGR-DT2250XEG
부하 전압 단상 220VAC, 제어 신호 : CON 0-10V; 전파
- MGR-DT2210XF
- MGR-DT2225XF
- MGR-DT2250XF
부하 전압 단상 220VAC, 제어 신호 : CON 1-5V; 전파
- MGR-DT2210XH
- MGR-DT2225XH
- MGR-DT2250XH
부하 전압 단상 380VAC, 제어 신호 : CON1 0-5V, CON2 4-20mA; 전파
- MGR-DT3810XEG
- MGR-DT3825XEG
- MGR-DT3850XEG
부하 전압 단상 380VAC, 제어 신호 : CON 0-10V; 전파
- MGR-DT3810XF
- MGR-DT3825XF
- MGR-DT3850XF
부하 전압 단상 380VAC, 제어 신호 : CON 1-5V; 전파
- MGR-DT3810XH
- MGR-DT3825XH
- MGR-DT3850XH
(E type: CON 0-5V; F type: CON 0-10V; G type: CON 4-20mA; H type: CON 1-5V)
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
