MGR-ZK 시리즈
솔리드 스테이트 정류기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
SSR-ZK 시리즈 단상 솔리드 정류기 릴레이에는 정류기 회로 (정류기 기능)와 스위치 회로 (전자 스위치 기능)가 내장되어있어 단상 AC 전원 및 DC 부하에 직접 연결하여 제어 할 수 있습니다. DC 제어 신호. 정격 전압에 따라 MGR-ZK 시리즈는 MGR-ZK80 시리즈 (800VAC)와 MGR-ZK120 시리즈 (1200VAC)로 나눌 수 있습니다.

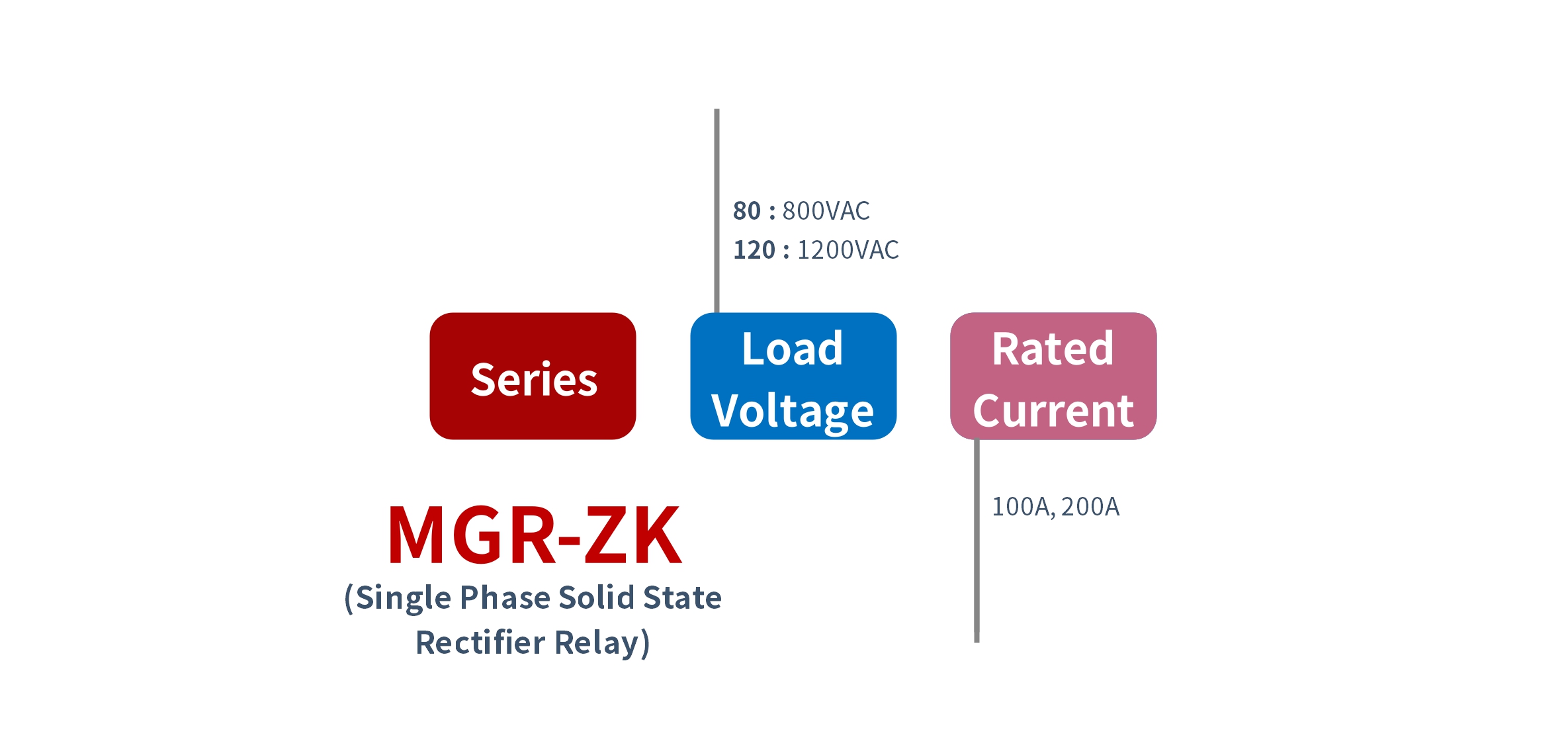

주문 방법
MGR-ZK (단상 솔리드 스테이트 정류기 릴레이)
- [부하 전압] {-80 (800VAC); -120 (1200VAC)}
- [정격 전류]매개 변수

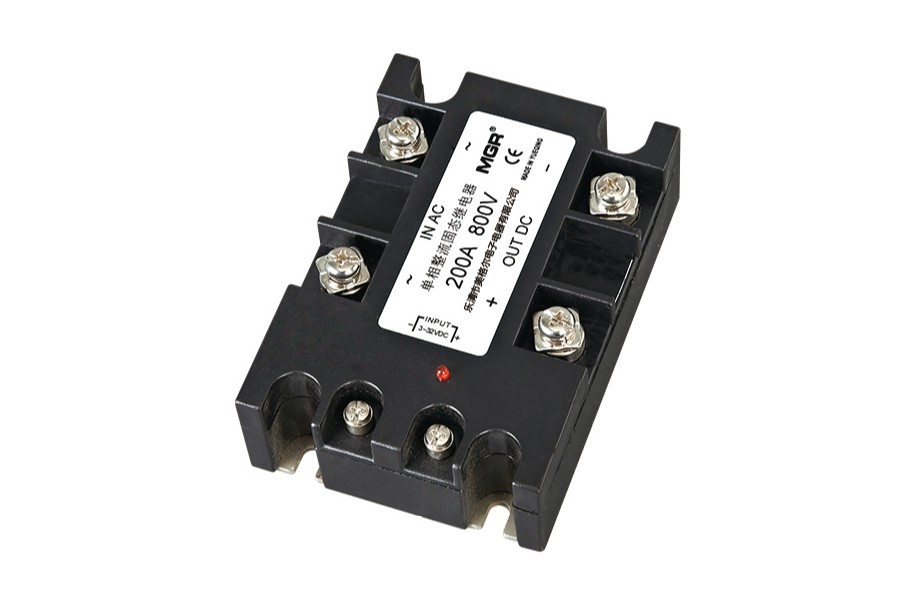

MGR-ZK80 시리즈
제어 전압 : 3~32VDC (3VDC, 9VDC, 12VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤20mA
전원 전압 : 단상 800VAC
부하 전류 : 100A, 200A
크기 및 장착 : 105mm*75mm*33mm; 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

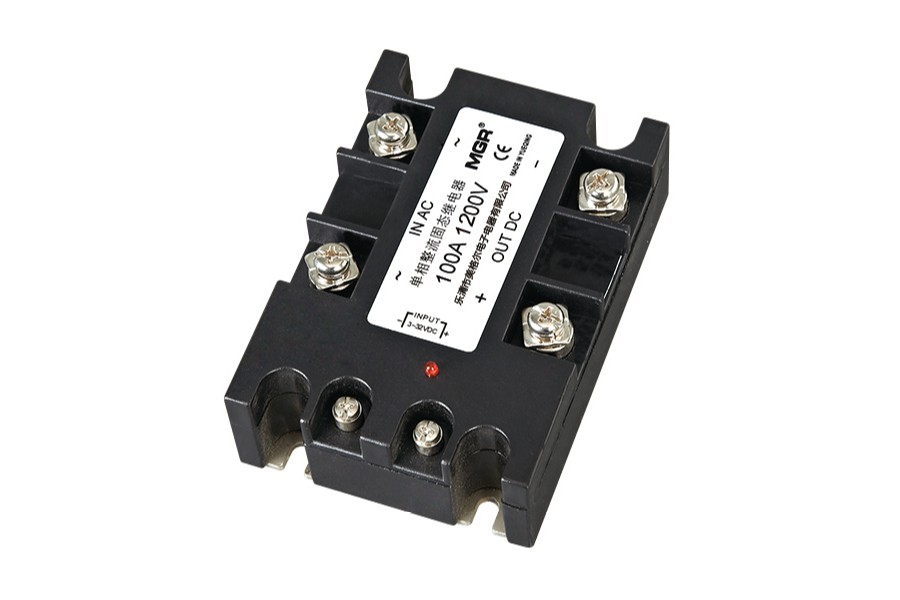

MGR-ZK120 시리즈
제어 전압 : 3~32VDC (3VDC, 9VDC, 12VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤20mA
부하 전압 : 단상 1200VAC
부하 전류 : 100A, 200A
크기 및 장착 : 105mm*75mm*33mm; 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이풍모
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
● 낮은 출력 온 상태 전압 강하
● LED를 통해 출력 상태 표시
● 표준 출력 RC 스 너버 회로
● 빠른 퓨즈치수 및 회로 배선도
MGR-ZK 시리즈
신청
● 단상 정류기 및 전자 스위치가 필요한 용도.
주의 사항 및 FAQ
● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하십시오. 출력 단자 전압 값은 부하 전압의 1.6 ~ 1.9 배입니다.우리가 제공하는 모든 일반 모델
● MGR-ZK80 시리즈 (단상)
부하 전압 단상 800VAC
- MGR-ZK80-100
- MGR-ZK80-200
● MGR-ZK120 시리즈 (단상)
부하 전압 단상 1200VAC
- MGR-ZK120-100
- MGR-ZK120-200
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
제시 하 다
1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
