MGR-DQZ 시리즈
솔리드 스테이트 정류기
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

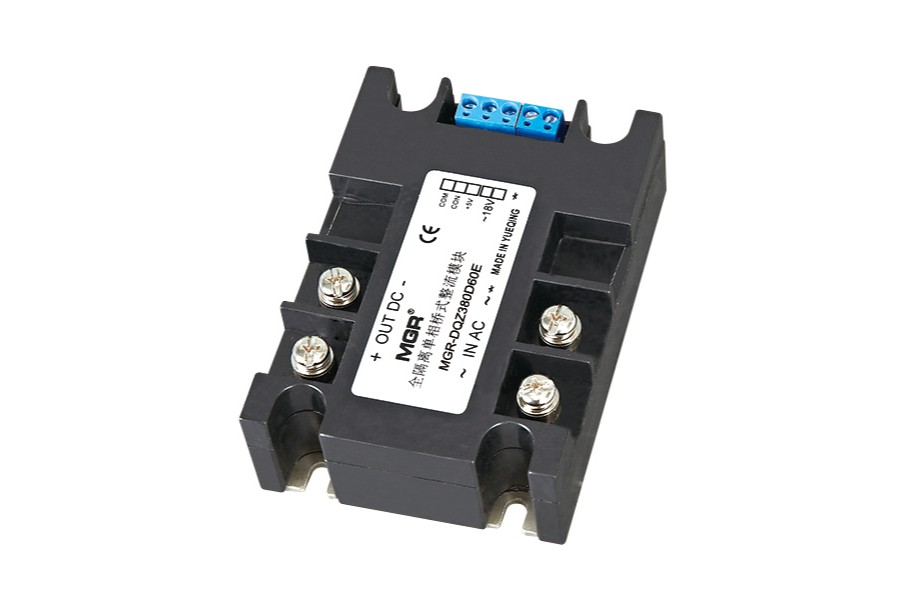

소개
MGR-DQZ 시리즈 단상 완전 절연 완전 제어형 솔리드 스테이트 브리지 정류기 모듈은 완전 제어형 브리지 정류기 (SCR 사이리스터 4 개로 구성), 위상 편이 회로 및 트리거 회로를 통합합니다. 외부 장치에서 제공하는 AC 동기 전압 (18VAC) 하에서 4 개의 SCR 사이리스터의 전도 각은 자동 제어 방식 또는 수동 제어 방법 (즉, 외부 전위차계) 으로 변경 될 수 있습니다. 이는 단상 AC 전압을 지속적으로 조절 가능한 진폭으로 펄스 형 DC 전압으로 쉽게 변환 할 수 있음을 의미합니다. 정격 전압에 따라 MGR-DQZ 시리즈는 MGR-DQZ36 시리즈 (20 ~ 50VAC), MGR-DQZ110 시리즈 (50 ~ 120VAC), MGR-DQZ220 시리즈 (120 ~ 250VAC), MGR-DQZ380 시리즈 ( 180 ~ 450VAC).
주문 방법

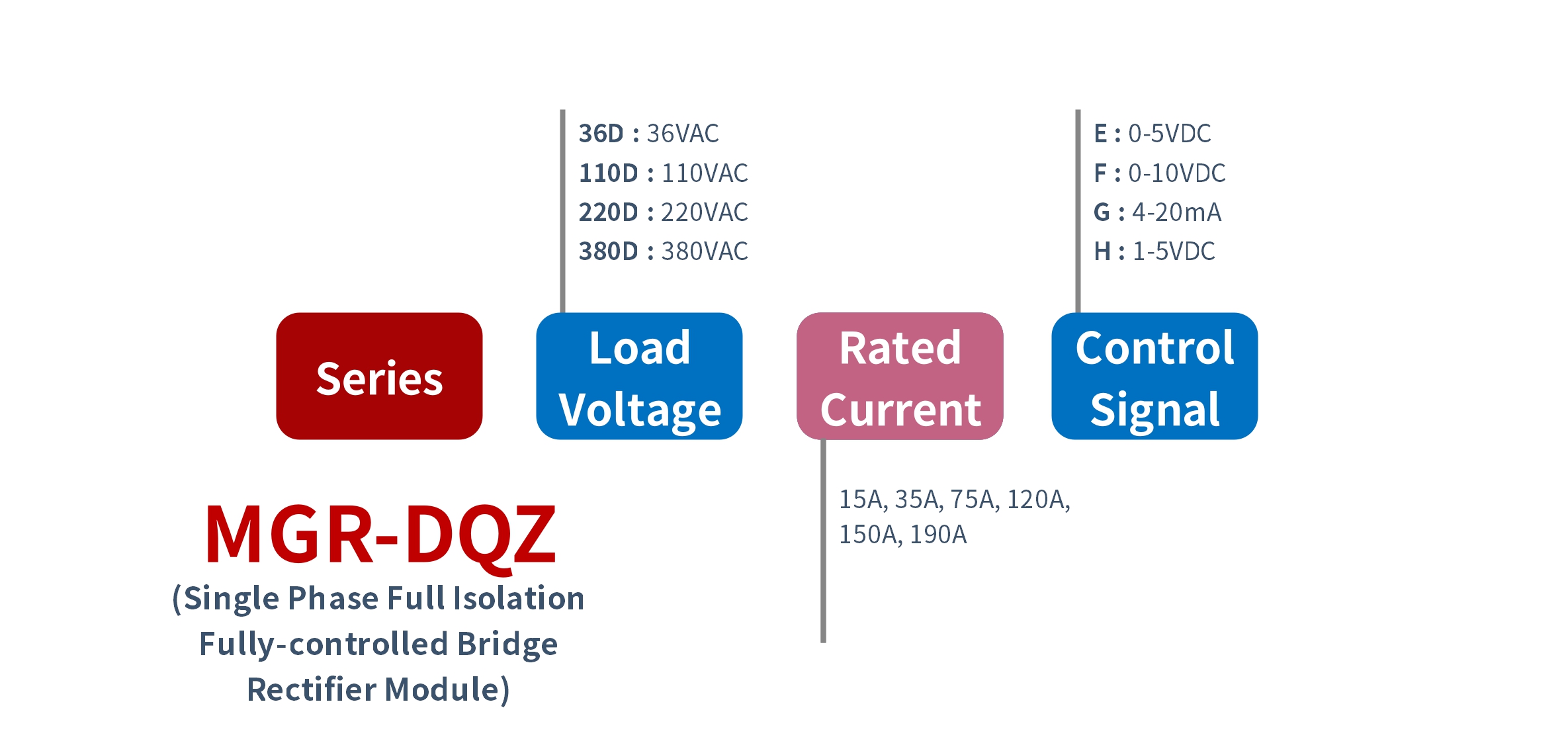

MGR-DQZ (단상 완전 절연 완전 제어 브리지 정류기 모듈)
- [부하 전압] {-36D (20-50VAC); -110D (50-120VAC); -220D (120-250VAC); -380D (180-450VAC)}
- [정격 전류]
- [제어 신호] {-E (0-5VDC); -F (0-10VDC); -G (4-20mA); -H (1-5VDC)}매개 변수
MGR-DQZ 시리즈
제어 전압 : 3~32VDC (such as 3VDC, 9VDC, 12VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 신호 : E: CON 0-5V; F: CON 0-10V; G: CON 4-20mA; H: CON 1-5V
*(E, F, H 유형은 수동 제어 회로로 제어 할 수 있으며 G 유형은 전위차계로 조정할 수 없습니다)
부하 전압 : 36VAC (20~50VAC); 110VAC (50~120VAC); 220VAC (120~250VAC); 380VAC (180~450VAC)
부하 전류 : 15A, 35A, 75A, 120A, 150A, 190A
크기 및 장착 : 105mm*74mm*33mm; 플라스틱 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 모듈풍모
● 내압성, 안전성, 신뢰성이 높은 모듈화
● 설치, 배선 등의 편의성을 갖춘 소형화
● 완전 제어 브리지 정류기, 위상 편이 회로 및 트리거 회로 통합치수 및 회로 배선도
MGR-DQZ 시리즈

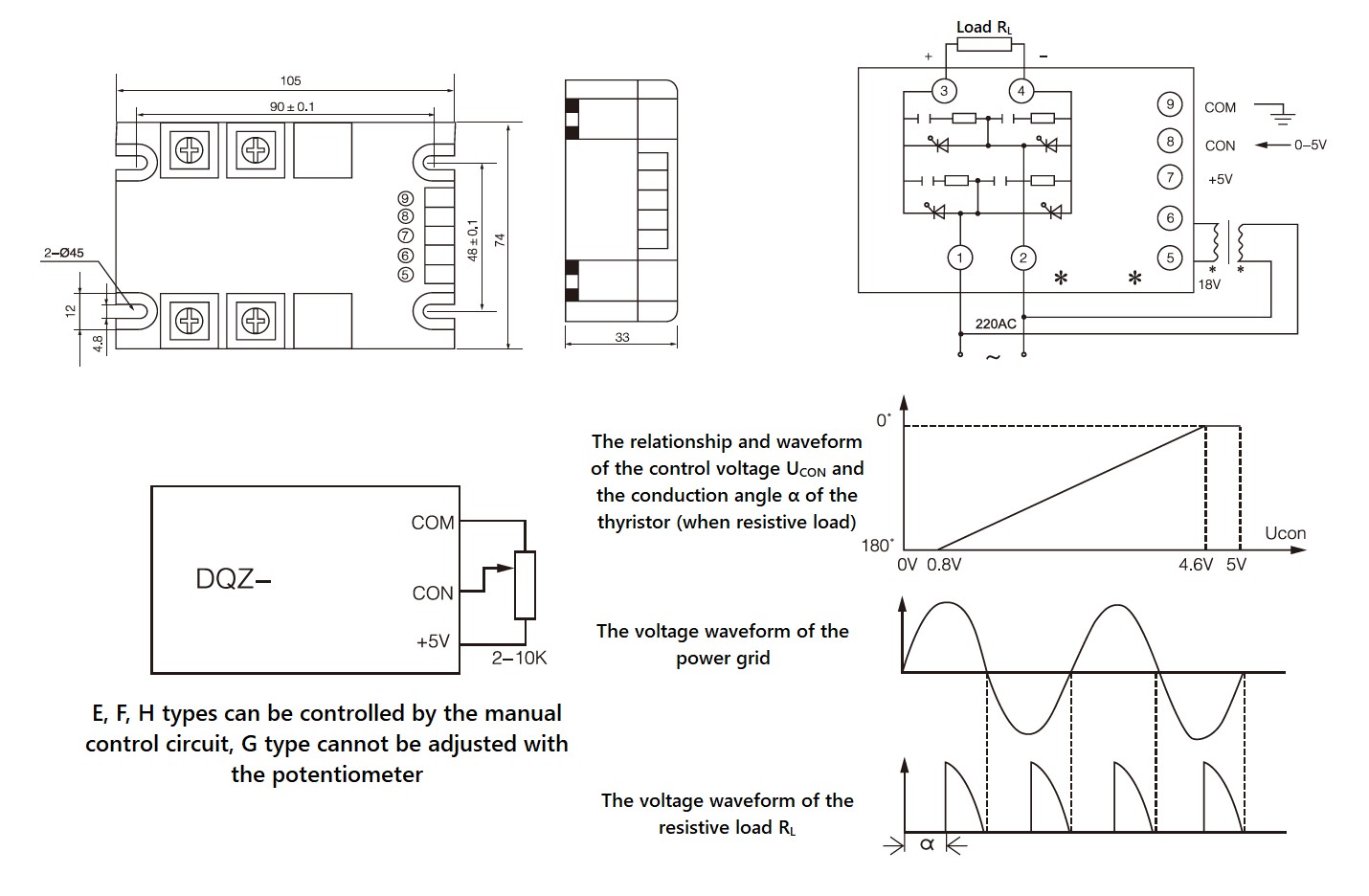

● ① 및 ② 포트는 모듈의 AC 전원 입력 단자이며 전압 등급은 380VAC, 220VAC, 110VAC, 36VAC로 나눌 수 있습니다.
● ③ 및 ④는 각각 부하 전압의 DC 출력 양극 및 음극 단자입니다.
● ⑤ 및 ⑥ 포트는 동기 전압 입력 단자로, 진폭 18 ± 5 VAC ( ① 및 ② 포트의 AC 전원 공급). ⑤ 및 ② 포트는 동기 터미널입니다.
● ⑦, ⑧, ⑨ 포트는 각각 + 5V 포트, CON 포트, COM 포트입니다. COM 포트는 내부 공통 접지 단자, CON 포트는 제어 단자, + 5V 포트는 전위차계의 수동 제어 전용 모듈 내부에서 생성되는 전원 공급 장치입니다. 강 전류 부분 (①, ②, ③, ④ 포트)과 약 전류 부분 (⑤, ⑥, ⑦, ⑧, ⑨ 포트)은 완전히 절연되어 있습니다.신청
● 단상 완전 격리 및 완전 제어가 필요한 애플리케이션.
주의 사항 및 FAQ
● 모듈의 출력 단자를 전해 콘덴서로 연결 (병행하여)하면 콘덴서 양단의 전압이 급격하게 변할 수 없으므로 고전압, 대용량의 경우 과전류로 모듈이 파손됩니다. 따라서 모듈의 전원을 켜기 전에 제어 단자 CON의 전압이 0V인지 확인해야합니다. 전원을 켠 후에는 커패시터의 최소 서지 전류를 보장하기 위해 제어 단자 CON의 전압을 0V에서 점차적으로 높여야합니다.
● CON은 COM에 대해 양의 값이어야하며 극성이 반대이면 출력 단자가 제어 불능 상태가됩니다 (완전 개방 또는 완전 폐쇄). 제어 단자 CON이 0V에서 5V로 변경되면 AC 부하의 전압을 0V에서 최대 값 (저항 부하의 경우)으로 조정할 수 있습니다. CON의 제어 전압이 약 0V ~ 0.8V (Fully-closed Region)이면 제어 신호가 모듈의 출력을 안정적으로 차단할 수 있습니다. CON의 제어 전압이 약 0.8V ~ 4.6V (Adjustable Region)이면 제어 전압이 증가함에 따라 전도 각 α가 180 °에서 0 °로 선형 적으로 감소하고 AC 부하의 전압이 0V에서 최대 값으로 증가합니다. CON의 제어 전압이 약 4.6V ~ 5V (Full-open Region) 일 때 AC 부하의 전압은 최대 값 (전력망 전압에 근접)입니다.
● CON과 COM 사이의 입력 임피던스는 E, F, H 타입 (이 3 가지 타입의 임피던스는 30KΩ 이상)과 G 타입 (임피던스 250Ω)으로 나뉩니다. + 5V 전압 신호는 수동 전위차계 (선택된 저항은 2 ~ 10KΩ 사이)에만 제공되며 다른 용도로는 제공되지 않습니다. 참고 : G 유형 (제어 신호로 4 ~ 20mA)은 전위차계로 수동으로 조정할 수 없으므로 G 유형에는 + 5V 포트가 쓸모가 없습니다.
● ⑤, ② 포트가 동기가 아닐 경우 전체 모듈이 출력되지 않지만 ⑤, ⑥ 포트에 두 개의 케이블을 전환하면 이러한 문제를 해결할 수 있습니다. 동기 변압기 전력은 2W가 될 수 있으며, 당사는 220V / 18V (2W), 380V / 18V (2W) 사양의 동기 변압기를 공급할 수 있습니다.
● 전체 모듈의 열 = 실제 부하 전류 (Amps) * 3.0 W / Amps. 고객은 실제 필요에 따라 MG-L, MG-H 시리즈 방열판을 선택할 수 있습니다.
● 강 전류 부, 약 전류 부, 모듈 백플레인 간의 절연 전압이 2000VAC 이상입니다.
● 단상 정류기 모듈은 50Hz 주파수 전력망에 적용되어야합니다. 또한 180 ~ 450VAC 전력망에 380V 유형을 적용해야합니다. 220V 유형은 120 ~ 250VAC 전력망에 적용되어야합니다. 110V 유형은 50 ~ 120VAC 전력망에 적용되어야합니다. 36V 타입은 20 ~ 50VAC에 적용되어야합니다. 그리고 ⑤ 및 ⑥ 포트의 동기 전압은 18 ± 5 VAC 여야합니다.
● 현재 등급, 기기 보호 등의 사양 및주의 사항은 단상 AC 무 접점 릴레이 사용 설명서를 참조하세요.우리가 제공하는 모든 일반 모델
