PN5 시리즈
패널 실장 솔리드 스테이트 릴레이
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
PN5 시리즈 5 채널 패널 실장 DC-AC 솔리드 스테이트 릴레이 (또는 5 채널 솔리드 스테이트 릴레이, 10 핀 솔리드 스테이트 릴레이)에는 5 개의 독립 I / O 채널 (입력-출력)이 있으므로 하나의 PN5 시리즈가 5 개의 하나의 채널로 작동 할 수 있습니다. 즉, 5 개의 제어 신호를 통해 5 개의 서로 다른 부하를 독립적으로 제어 할 수 있습니다. 2 ~ 5 개의 패널 장착 솔리드 스테이트 릴레이가 필요하지만 공간이 충분하지 않은 경우 PN5가 도움이 될 것입니다.

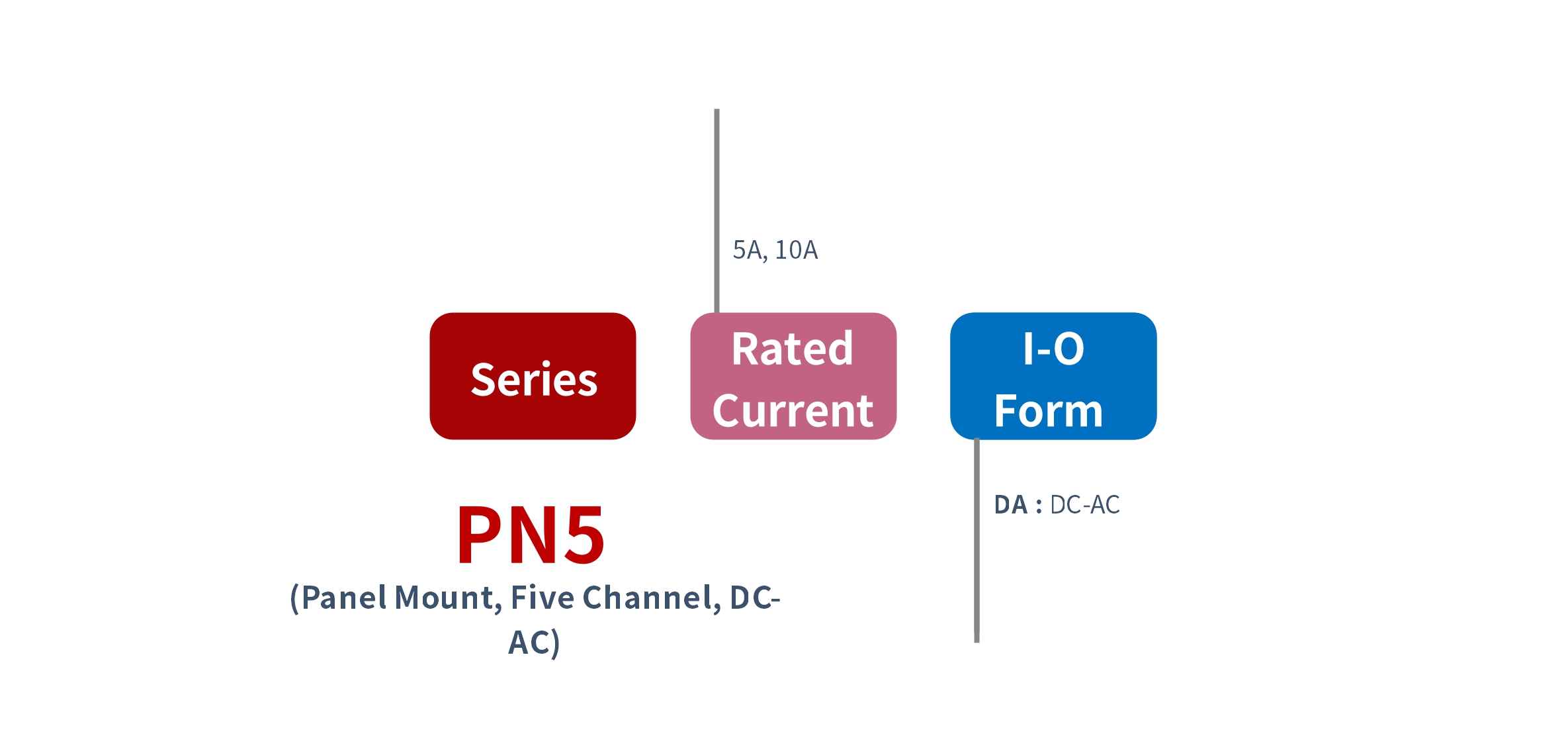

주문 방법
PN5 (패널 실장, 5 채널, DC-AC)
- [정격 전류]
- DA (DC-AC)매개 변수
PN5 시리즈
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 단상 24~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 : 5A, 10A
크기 및 장착 : 65mm*51mm*30mm; 금속베이스, 5 개의 I / O 채널 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이풍모
● 5 개의 I / O 채널
● "초저"입력 전류
● 낮은 출력 오프 상태 현재 전류
● 낮은 출력 온 상태 강하
● 5 개의 개별 LED 출력 상태
● 표준 출력 RC 스 너버 회로

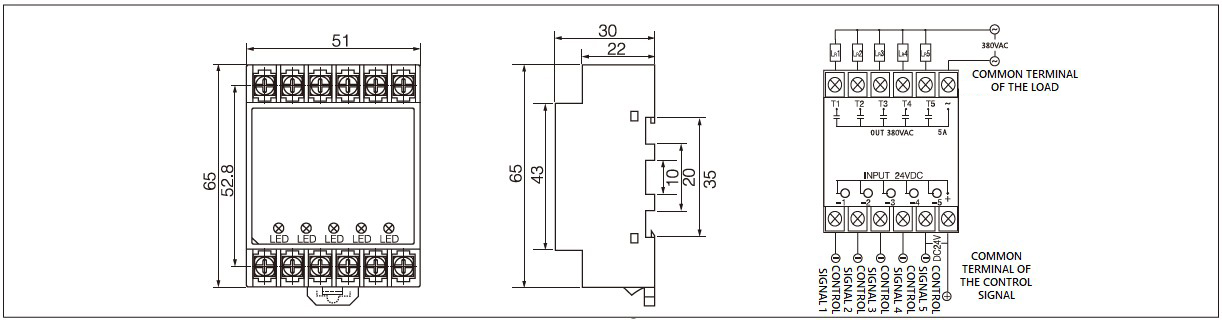

● 각 채널은 다른 채널과 독립적이며 모든 채널을 자유롭게 제어 할 수 있습니다.치수 및 회로 배선도
PN5 시리즈 패널 실장 솔리드 스테이트 릴레이
신청
● 중공업, 냉난방 장비, 전문 식품 장비, 의료 기기, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계 등 전자 스위치가 필요한 다양한 상업 및 산업 장비.
● 5 개의 I / O 채널 (5 개의 제어 신호, 1 개의 전원 공급 장치, 5 개의 다른 부하) 각 채널은 독립적입니다.주의 사항 및 FAQ
● 패널 마운트 SSR과 PCB 마운트 SSR의 차이점은 무엇입니까?
패널 형 솔리드 스테이트 릴레이 (또는 장치 형, 나사 장착형)는 금속베이스 플레이트 또는 방열판에 고정되어야하며 방열판 또는 공냉식 라디에이터로 냉각됩니다. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 유형은 패널 유형보다 실장 크기가 작고 전력 밀도가 더 큽니다.우리가 제공하는 모든 일반 모델
● PN5 시리즈 (5 채널, DC to AC)
- PN5-5DA
- PN5-10DA
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
