MGR-1KB 시리즈
패널 실장 솔리드 스테이트 릴레이

MGR-1KB 시리즈 패널 실장 솔리드 스테이트 릴레이

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개


MGR-1KB 시리즈 듀얼 채널 패널 실장 DC-AC 솔리드 스테이트 릴레이는 하나의 제어 신호를 사용하여 두 개의 서로 다른 부하를 제어하는 SPDT DC-AC 솔리드 스테이트 릴레이입니다 (이 두 부하는 동일한 전원 공급 장치에서 작동하며 하나의 부하 만 동시에 켜짐).

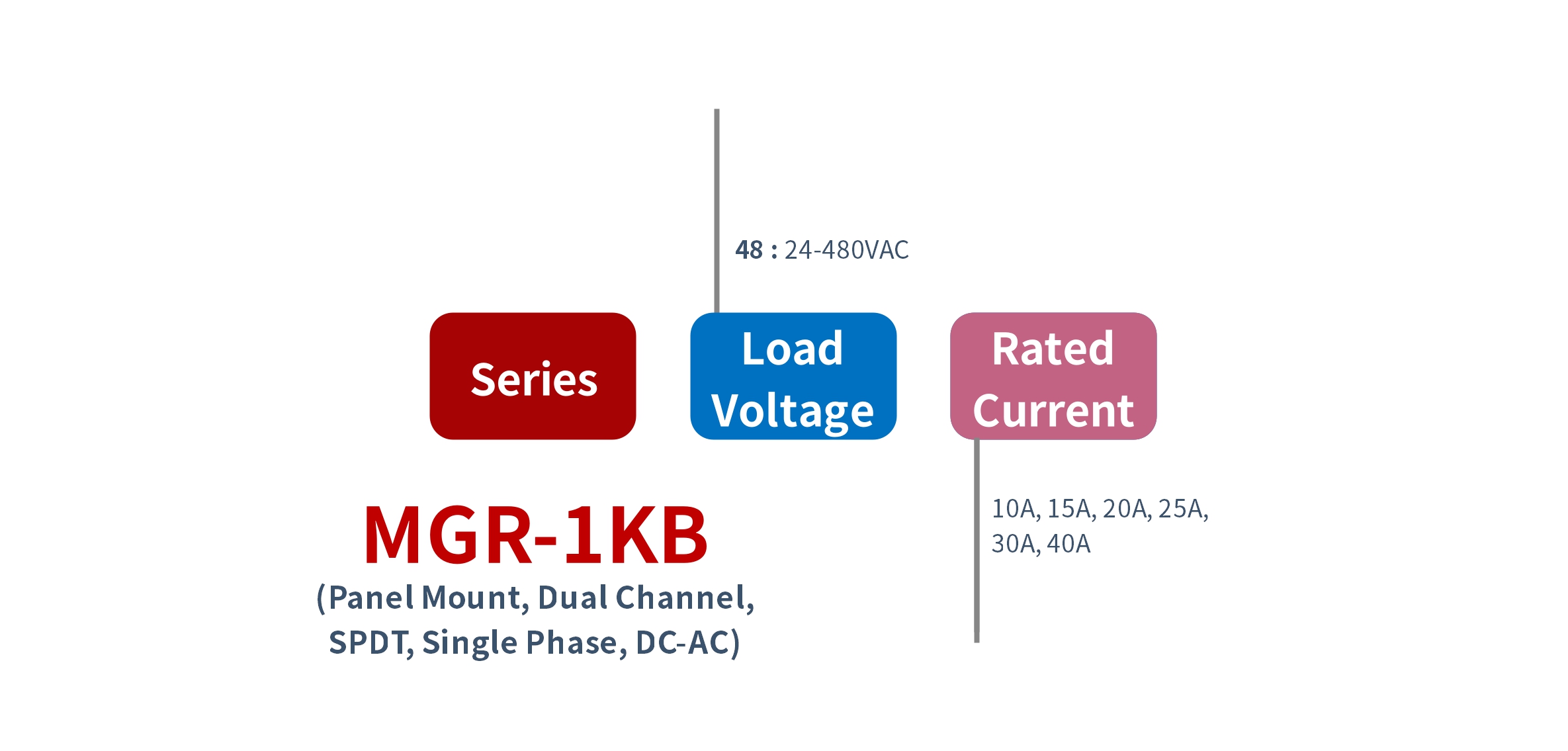

주문 방법


How to order MGR-1KB 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-1KB (패널 실장, 듀얼 채널, SPDT, 단상, DC-AC)
  - [부하 전압]
  - [정격 전류] {-48 (24-480VAC)}

매개 변수

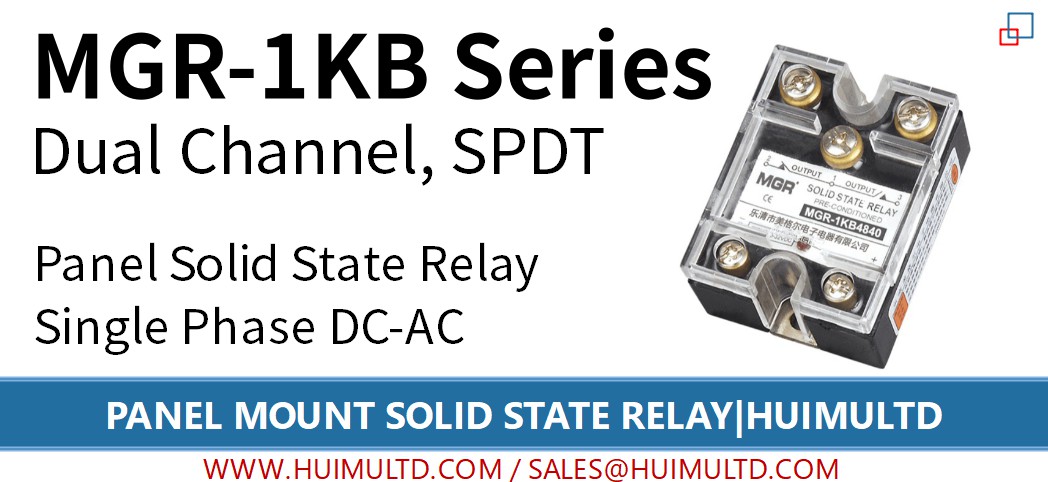

MGR-1KB 시리즈 img

MGR-1KB 시리즈

제어 전압 :  3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 :  매우 낮은 입력 전류, ≤20mA
부하 전압 :  단상 24~480VAC (24VAC, 48VAC, 110VAC, 230VAC, 380VAC, 480VAC 또는 맞춤형 전압)
부하 전류 :  10A, 15A, 20A, 25A, 30A, 40A
크기 및 장착 :  57.4mm*44.8mm*28mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

풍모


● TRIAC는 출력 구성 요소로서 안정적인 성능으로 상업용 또는 중공업 애플리케이션에서 사용할 수 있습니다.
● "초저"입력 전류
● 낮은 출력 오프 상태 전류
● 낮은 출력 온 상태 강하
● LED를 통한 출력 상태 표시
● 표준 출력 RC 스 너버 회로
● 추가 보호를위한 투명 커버

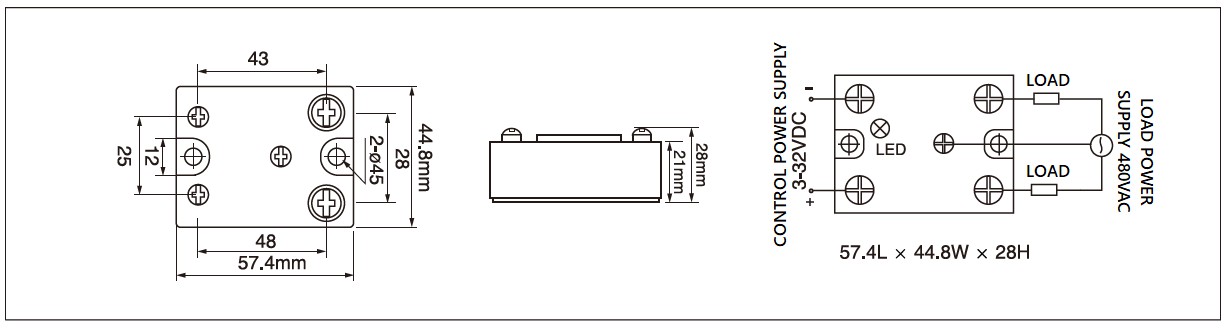

치수 및 회로 배선도


MGR-1KB 시리즈 패널 실장 솔리드 스테이트 릴레이

MGR-1KB 시리즈 패널 실장 솔리드 스테이트 릴레이 Diagram

신청


● 전자 스위치가 필요한 다양한 상업 및 산업 장비, 특히 중공업, 냉난방 장비, 전문 식품 장비, 의료 기계, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계.
● 하나의 제어 신호, 하나의 전원 공급 장치 및 두 개의 다른 부하; 동시에 하나의 부하 만 켜집니다.

주의 사항 및 FAQ


● 부하 전류가 10A이면 방열판을 장착해야합니다. 부하 전류가 40A 이상인 경우 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성 부하 인 경우 출력 단자에 반드시 배리스터 (병행하여)를 연결하여 전압 값이 부하 전압의 1.6 ~ 1.9 배가되도록합니다.
● 차이점은 무엇입니까? 패널 마운트 SSR 및 PCB 마운트 SSR?
패널 형 솔리드 스테이트 릴레이 (또는 장치 형, 나사 장착형)는 금속베이스 플레이트 또는 방열판에 고정되어야하며 방열판 또는 공냉식 라디에이터로 냉각됩니다. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 타입은 패널 타입보다 실장 크기가 작고 전력 밀도가 더 큽니다.
● SPDT 솔리드 스테이트 릴레이 란 무엇입니까?
SPDT 솔리드 스테이트 릴레이는 하나의 제어 신호로 두 개의 서로 다른 부하를 제어 할 수 있습니다. 동시에 하나의 부하 만 켤 수 있습니다. SPDT SSR에 대해 자세히 알아 보려면 SPDT 스위치 및 SPDT SSR이 무엇인가요 를 방문하세요?

우리가 제공하는 모든 일반 모델


● MGR-1KB 시리즈 (듀얼 채널, SPDT, DC to AC)

부하 전압 24~480VAC

  • MGR-1KB4810
  • MGR-1KB4815
  • MGR-1KB4820
  • MGR-1KB4825
  • MGR-1KB4830
  • MGR-1KB4840

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.

제시 하 다

1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
