PLC 디지털 I / O 모듈

PLC 디지털 I-O 모듈

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

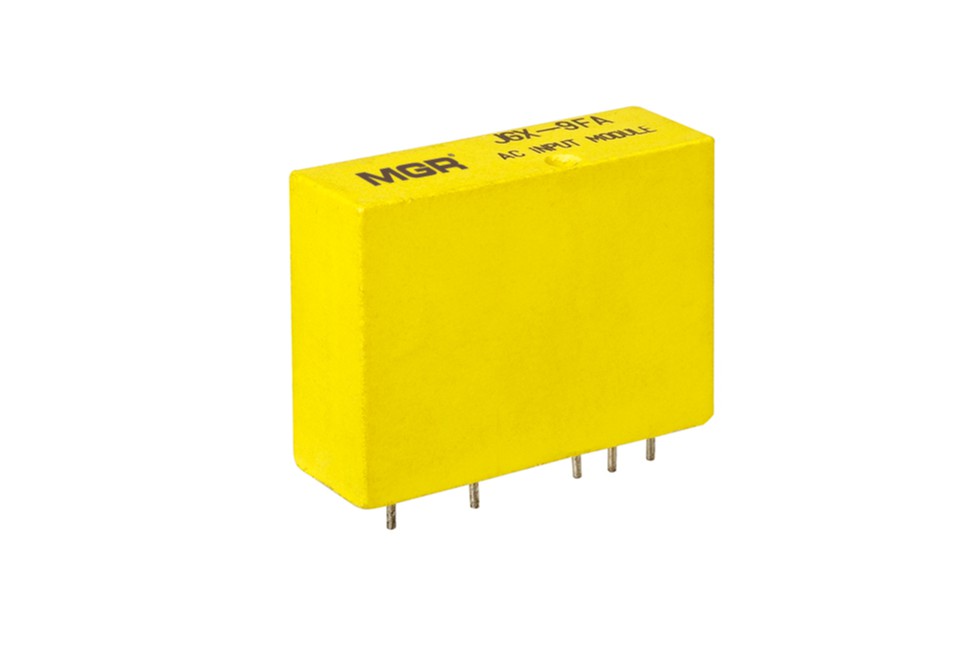

PLC 디지털 I / O 모듈은 PLC 디지털 입력 모듈 및 PLC 디지털 출력 모듈의 총칭입니다. 간섭 방지 및 호환성이 우수하며 PLC와 센서 또는 액추에이터 간의 신호 상호 작용에 사용됩니다. 입력 및 출력 신호에 따라 당사의 PLC 디지털 I / O 모듈은 IAC 시리즈 (AC 신호 입력), IDC 시리즈 (DC 신호 입력), OAC 시리즈 (AC 신호 출력) 및 ODC 시리즈 (DC 신호 출력)로 나뉩니다. . 각 시리즈는 쉽게 구별 할 수 있도록 다른 색상의 플라스틱 케이스 (노란색, 흰색, 검은 색, 빨간색)를 사용합니다.

주문 방법

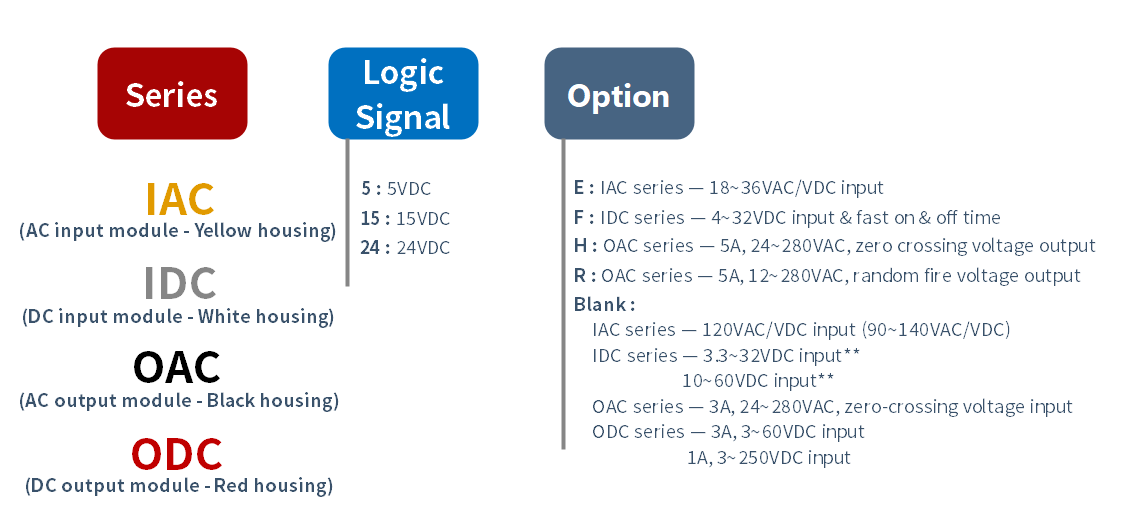

PLC 디지털 I-O 모듈 주문 방법

[Series] {-IAC (AC input module - 노란색 하우징); -IDC (DC input module - 흰색 하우징); -OAC (AC output module - 블랙 하우징); -ODC (DC output module - 레드 하우징)}
  - [논리 신호] {-5 (5VDC); -15 (15VDC); -24 (24VDC)}
  - [Option]
    E : IAC 시리즈 — 18~36VAC/VDC input
    F : IDC 시리즈 — 4~32VDC input & fast on & off time
    H : OAC 시리즈 — 5A, 24~280VAC, 제로 크로싱 전압 출력
    R : OAC 시리즈 — 5A, 12~280VAC, 임의의 화재 전압 출력
    Blank :
           IAC 시리즈 — 120VAC/VDC input (90~140VAC/VDC)
           IDC 시리즈 — 3.3~32VDC input**
                                 10~60VDC input**
           OAC 시리즈 — 3A, 24~280VAC, 제로 크로싱 전압 출력
           ODC 시리즈 — 3A, 3~60VDC input
                                  1A, 3~250VDC input

매개 변수


PLC 디지털 모듈 img

● 절연 전압: 4000Vrms,60Hz
● 정전 용량: 8PF typical (input to output)
● 작동 온도: -30℃~+80℃
● 보관 온도: -40℃~+85℃
● 대략적인 무게: 35g

풍모


● 산업 표준 패키지 및 핀
● 각 모듈 제품 시리즈를 색상별로 차별화
● 4000Vrms 광학 절연
● 우수한 간섭 방지 능력
● 타사 동종 제품과 호환 가능

치수 및 회로 배선도

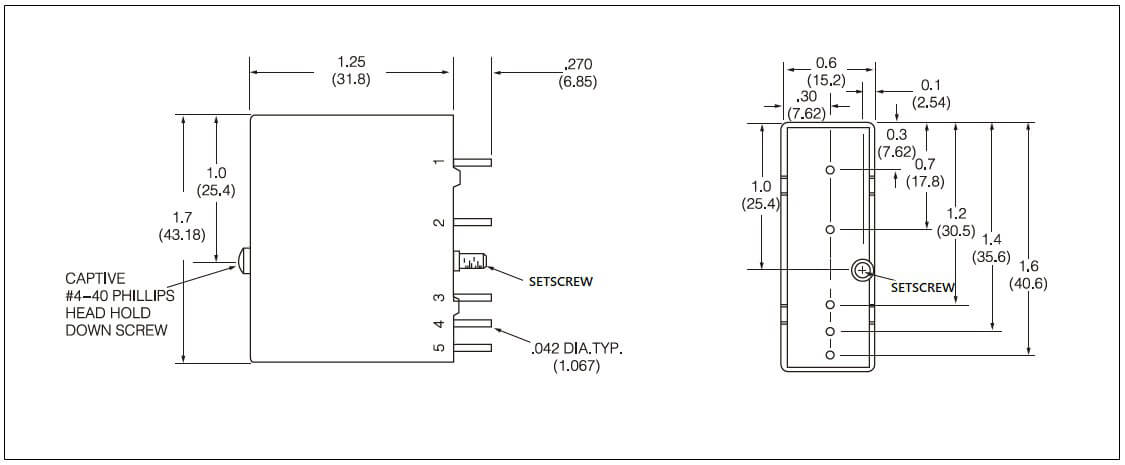

치수

PLC 디지털 모듈 치수

회로 배선도

PLC 디지털 모듈 회로 배선도

신청


● 디지털 I / O 모듈이 필요한 다양한 상용 및 산업용 디지털 장비. 특히 프로그래밍 가능한 로직 컨트롤러 시스템, 컴퓨팅 제어 시스템, 수치 제어 기계에 국한되지 않습니다.

주의 사항 및 FAQ


고객은 매뉴얼의 기술 데이터를주의 깊게 검토하고 제품 설계 매개 변수를 기반으로 제품 모델을 선택하여 제품이 특정 애플리케이션을 충족하는지 확인할 것을 권장합니다.

우리가 제공하는 모든 일반 모델


● IAC 시리즈 (AC Input)

  • IAC-5
  • IAC-5A
  • IAC-5E
  • IAC-15
  • IAC-24

● IDC 시리즈 (DC Input)

  • IDC-5
  • IDC-24

● OAC 시리즈 (AC Output)

  • OAC-5
  • OAC-5A
  • OAC-5H
  • OAC-15
  • OAC-24
  • OAC-24A

● ODC 시리즈 (DC Output)

  • ODC-5
  • ODC-5A
  • ODC-15
  • ODC-15A
  • ODC-24

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.

제시 하 다

1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
