JGX 시리즈
PCB 실장 솔리드 스테이트 릴레이
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
JGX 시리즈 PCB 마운트 솔리드 스테이트 릴레이는 표준 DIP-4 (더블 인라인 패키지 4 핀) 구성을 사용하며 JGX_F 시리즈 DC-AC PCB 마운트 솔리드 스테이트 릴레이, JGX_FA 시리즈 DC-DC PCB 마운트 솔리드 스테이트 릴레이로 나눌 수 있습니다. . JGX 시리즈는 플라스틱 하우징 (1A, 3A, 5A), 금속 하우징 (3A, 5A), 주조 알루미늄-아연 합금 하우징 (5A, 8A)의 세 가지 하우징으로 제공됩니다. 주조 알루미늄-아연 합금 하우징 유형은 방열판 유형 (또는 통합 방열판 유형)으로도 알려져 있으며 상당한 방열 능력을 가지고 있으며 큰 출력 전력이 필요한 장치에 적용 할 수 있으며 S가 추가됩니다. JGX_FS 시리즈, JGX_FAS 시리즈와 같은 모델 번호의 끝입니다.

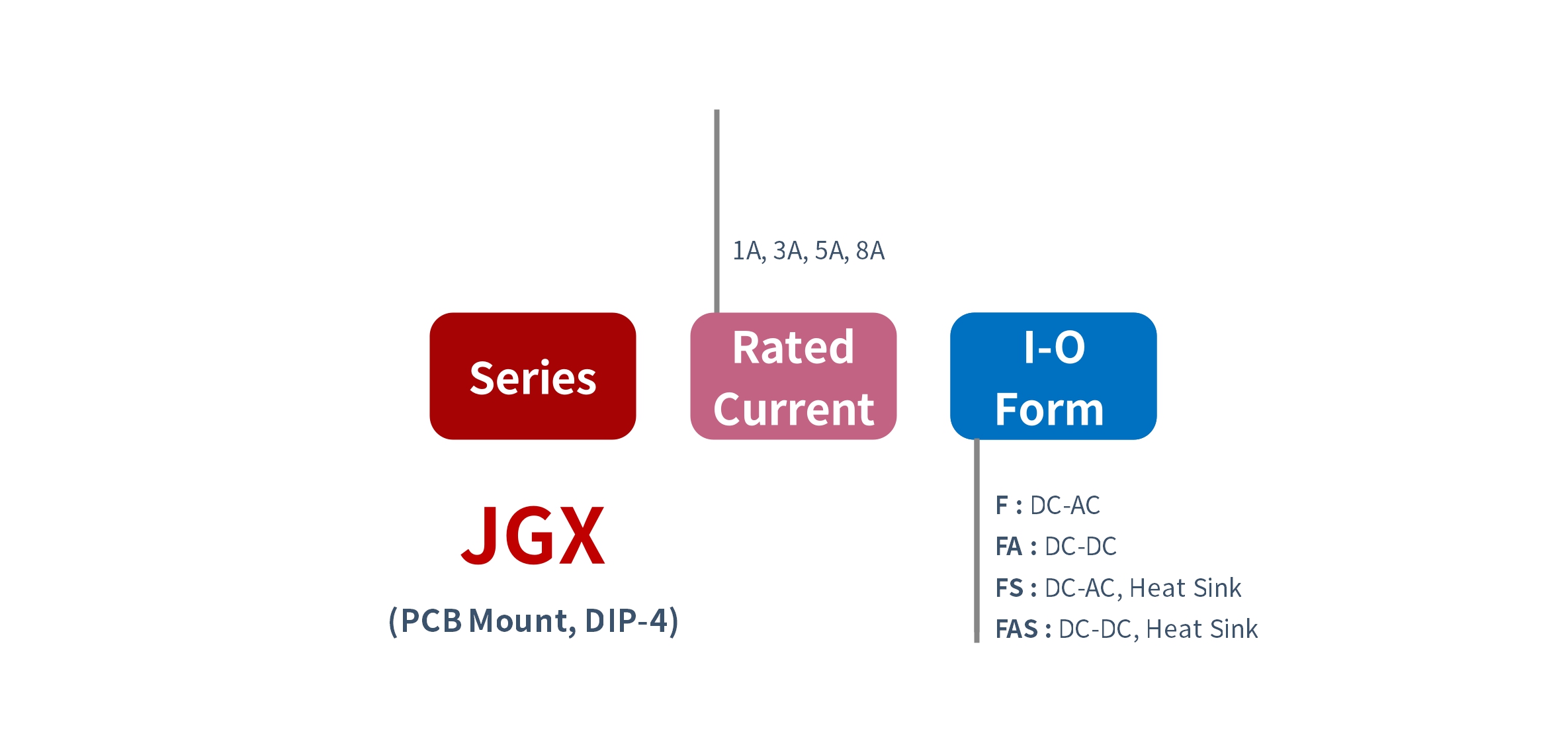

주문 방법
JGX (PCB Mount, DIP-4)
- [정격 전류]
- [입출력] {-F (DC-AC); -FA (DC-DC); -FS (DC-AC, 방열판); -FAS (DC-DC, 방열판)}매개 변수

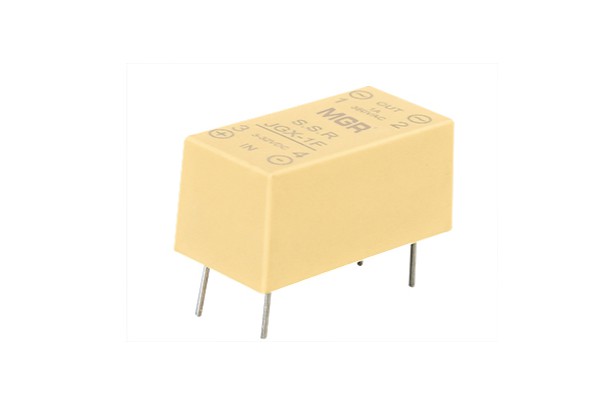

JGX_F 시리즈 (플라스틱 하우징)
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 220VAC / 380VAC
부하 전류 : 1A, 3A, 5A
크기 및 장착 : 32mm*15mm*16mm; 플라스틱 하우징, 영국 표준 PCB 장착 치수 및 DIP 4 핀 패키지가있는 PCB 장착 솔리드 스테이트 릴레이JGX_F 시리즈 (금속 하우징)
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 220VAC / 380VAC
부하 전류 : 3A, 5A

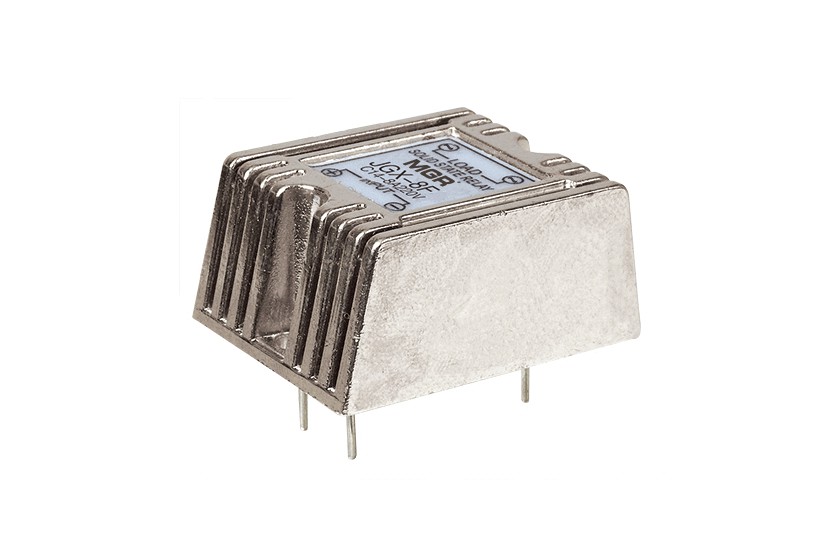

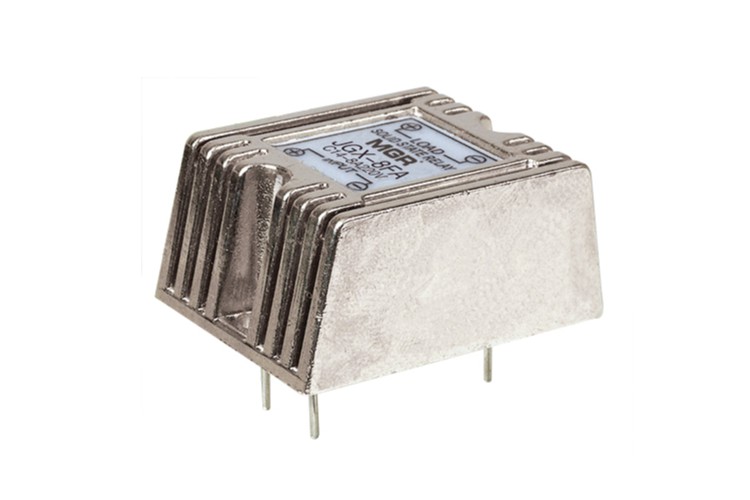

크기 및 장착 : 32mm*25mm*14mm; 금속 하우징, 영국 표준 PCB 장착 치수 및 DIP 4 핀 패키지가있는 PCB 장착 솔리드 스테이트 릴레이JGX_FS 시리즈 (주조 알루미늄-아연 합금 하우징)
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 220VAC / 380VAC
부하 전류 : 5A, 8A

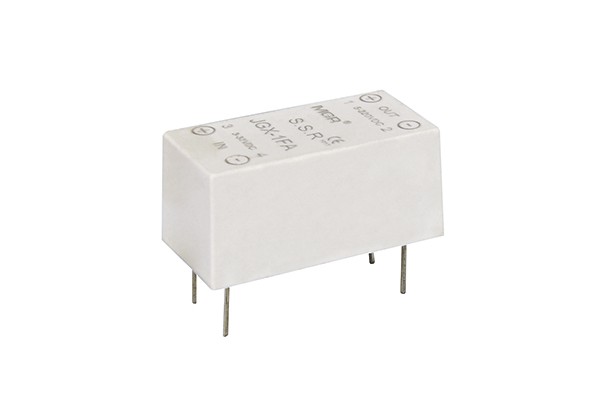

크기 및 장착 : 43mm*30mm*20mm; 금속 하우징이있는 PCB 실장 솔리드 스테이트 릴레이, 방열판이있는 영국 표준 PCB 실장 치수, DIP 4 핀 패키지JGX_FA 시리즈 (플라스틱 하우징)
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 5~220VDC (5VDC, 12VDC, 24VDC, 27VDC, VDC, 60VDC, 96VDC, 160VDC, 220VDC 또는 맞춤형 전압)
부하 전류 : 1A, 3A, 5A

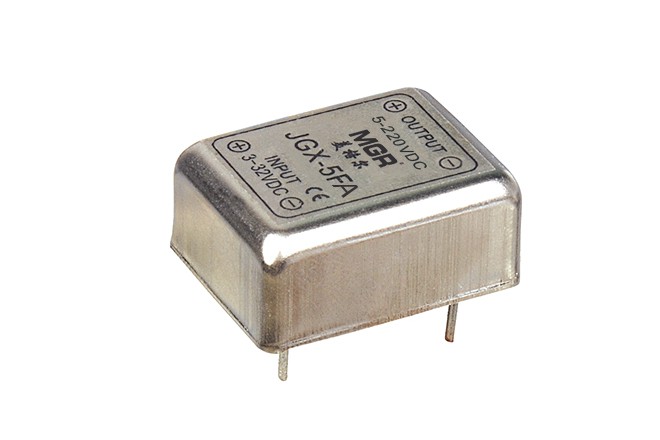

크기 및 장착 : 33mm*17mm*17mm; 플라스틱 하우징, 영국 표준 PCB 장착 치수 및 DIP 4 핀 패키지가있는 PCB 장착 솔리드 스테이트 릴레이JGX_FA 시리즈 (금속 하우징)
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 5~220VDC (5VDC, 12VDC, 24VDC, 27VDC, VDC, 60VDC, 96VDC, 160VDC, 220VDC 또는 맞춤형 전압)
부하 전류 : 3A, 5A
크기 및 장착 : 33mm*17mm*17mm; 금속 하우징, 영국 표준 PCB 장착 치수 및 DIP 4 핀 패키지가있는 PCB 장착 솔리드 스테이트 릴레이JGX_FAS 시리즈 (주조 알루미늄-아연 합금 하우징)
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 5~220VDC (5VDC, 12VDC, 24VDC, 27VDC, VDC, 60VDC, 96VDC, 160VDC, 220VDC 또는 맞춤형 전압)
부하 전류 : 5A, 8A
크기 및 장착 : 43mm*30mm*20mm; 금속 하우징이있는 PCB 실장 솔리드 스테이트 릴레이, 통합 방열판이있는 영국 표준 PCB 실장 치수, DIP 4 핀 패키지풍모
JGX_F 시리즈
● DIP 4 핀 패키지
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
● 낮은 출력 온 상태 전압 강하
● 표준 출력 RC 스 너버 회로
● 영국 표준 PCB 장착 치수JGX_FA 시리즈
● DIP 4 핀 패키지
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
● 낮은 출력 온 상태 전압 강하
● 출력 부품으로서의 저임피던스 MOSFET은 총 전력 소비를 최소화합니다.
● 영국 표준 PCB 장착 치수치수 및 회로 배선도

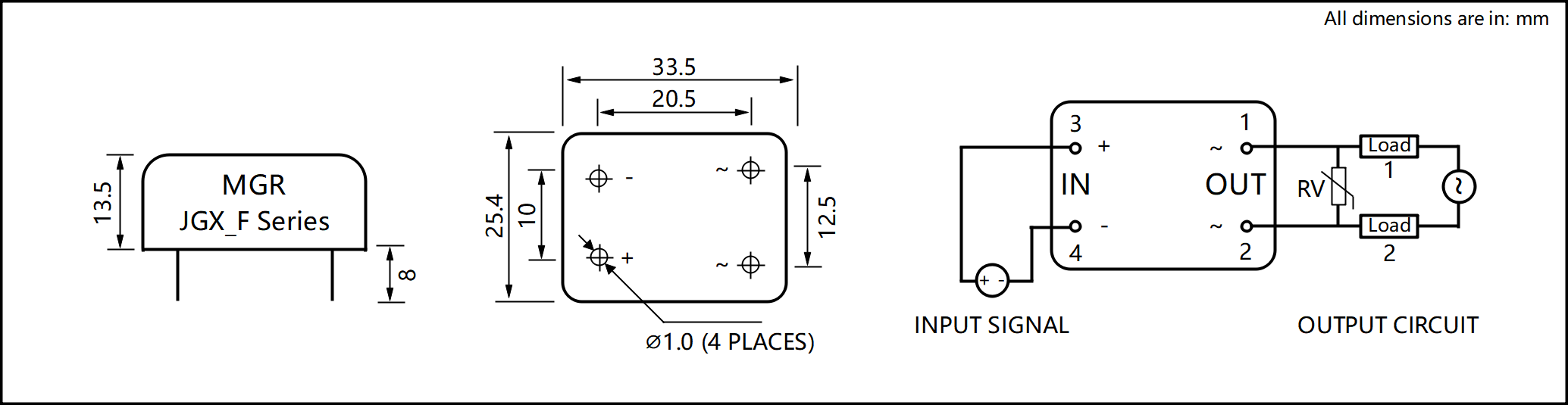

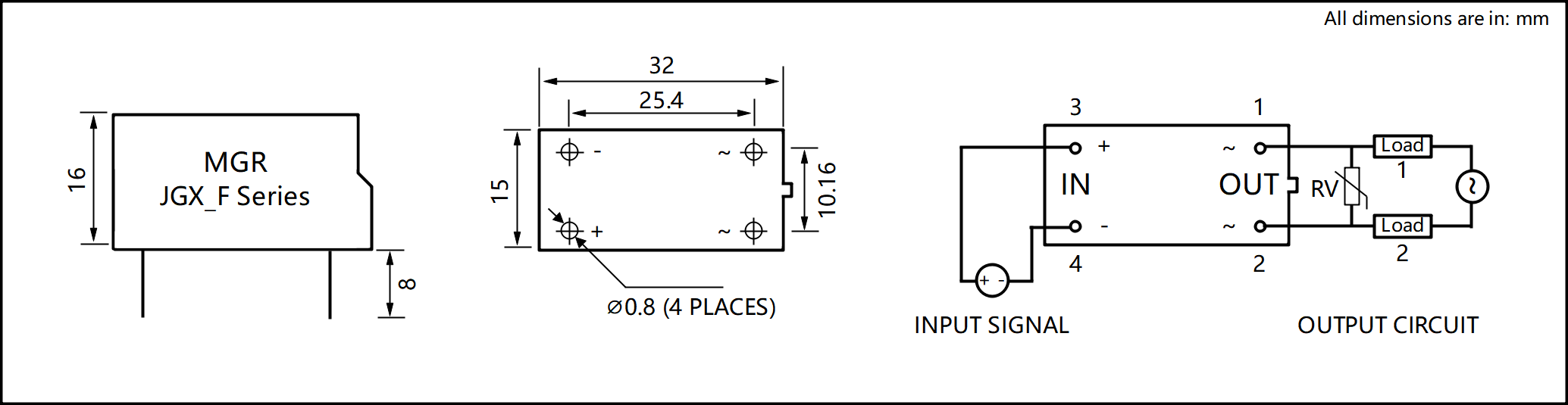

JGX_F 시리즈 PCB 실장 솔리드 스테이트 릴레이
플라스틱 하우징
금속 하우징

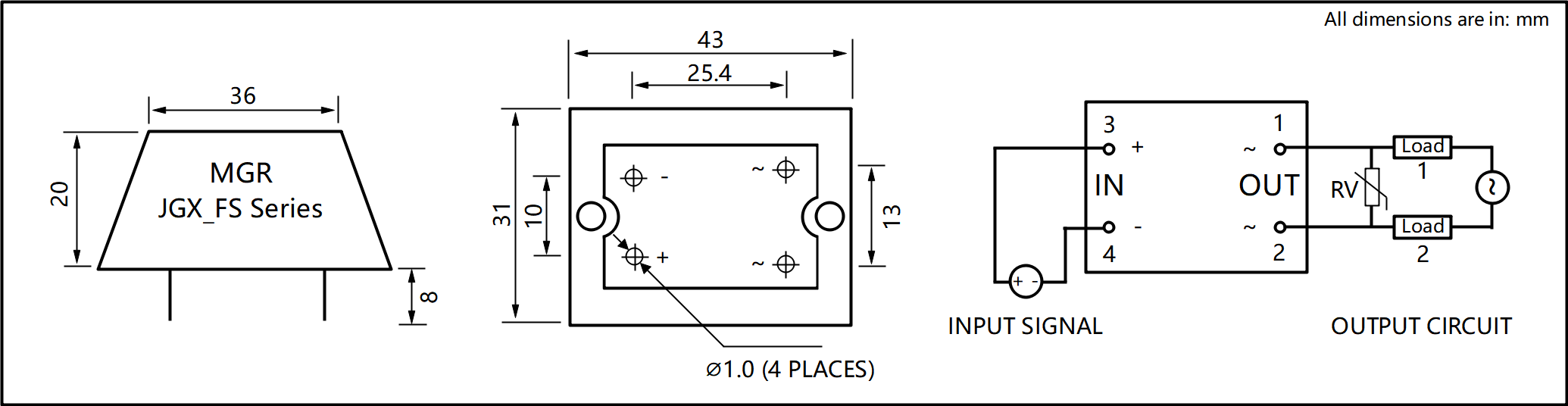

주조 알루미늄-아연 합금 하우징

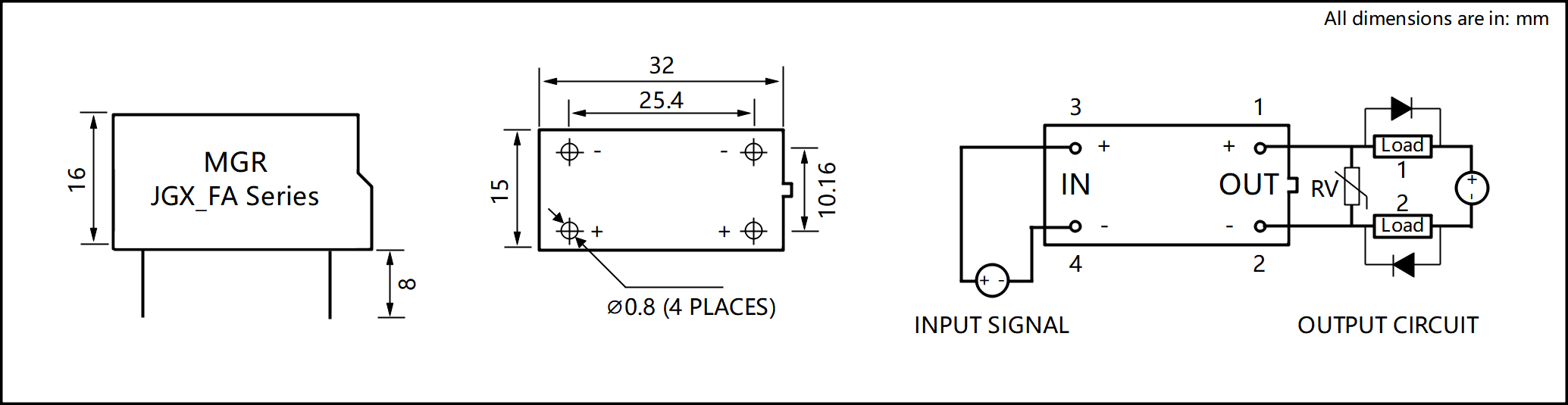

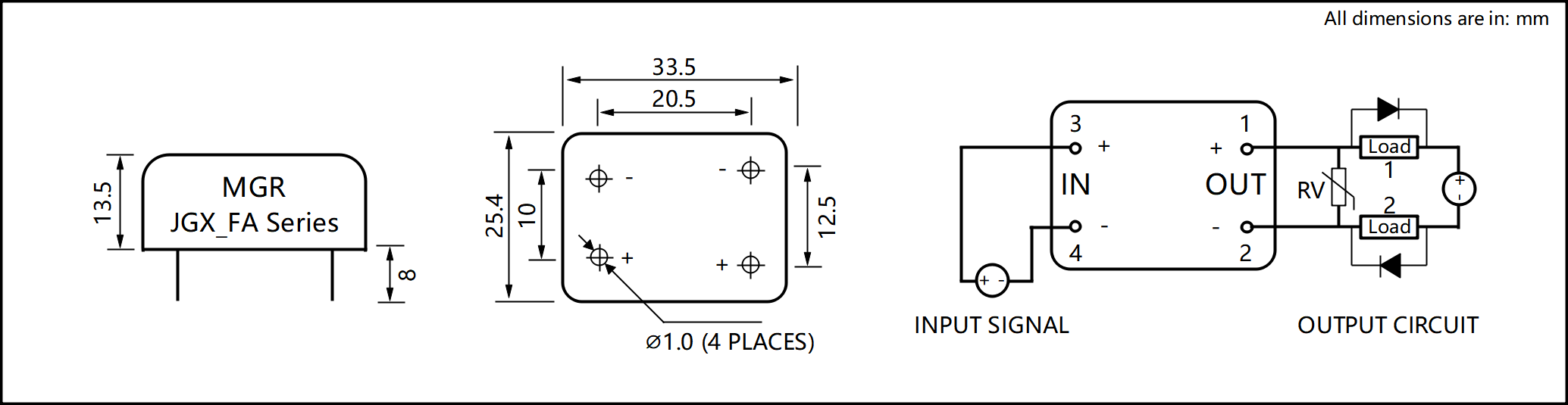

JGX_FA 시리즈 PCB 실장 솔리드 스테이트 릴레이
플라스틱 하우징
금속 하우징

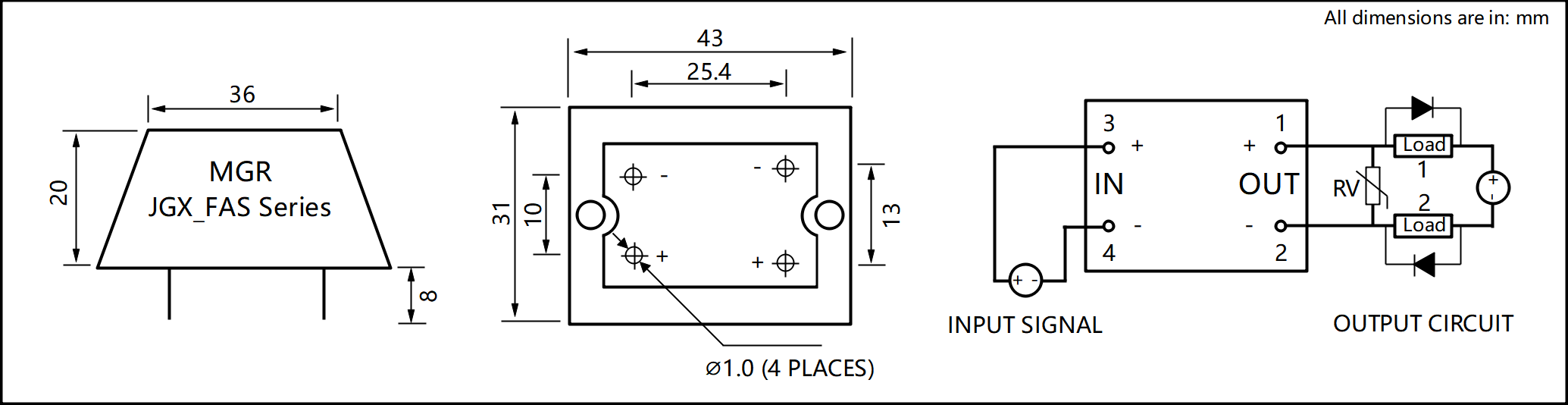

주조 알루미늄-아연 합금 하우징
신청
● 전자 스위치가 필요한 각종 상업용 및 산업용 장비, 특히 에어컨, 베일러, 가전 제품, 냉난방 장비, 전문 식품 장비, 의료 기기, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계.
● 높은 전력 밀도, 낮은 장착 밀도 (제한된 설치 공간), 추가 방열판이 필요하지 않습니다.주의 사항 및 FAQ
● 패널 마운트 SSR과 PCB 마운트 SSR의 차이점은 무엇입니까?
패널 형 솔리드 스테이트 릴레이 (또는 장치 형, 나사 장착형)는 금속베이스 플레이트 또는 방열판에 고정해야하며 방열판 또는 공냉식 라디에이터로 냉각됩니다. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 유형은 패널 유형보다 실장 크기가 작고 전력 밀도가 더 큽니다.우리가 제공하는 모든 일반 모델
● JGX_F 시리즈 (DIP-4, DC to AC)
플라스틱 하우징
- JGX-1F
- JGX-3F
- JGX-5F
금속 하우징
주조 알루미늄-아연 합금 하우징
- JGX-5FS
- JGX-8FS
● JGX_FA 시리즈 (DIP-4, DC to DC)
플라스틱 하우징
- JGX-1FA
- JGX-3FA
- JGX-5FA
금속 하우징
- JGX-3AF
- JGX-5AF
주조 알루미늄-아연 합금 하우징
- JGX-5FAS
- JGX-8FAS
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
제시 하 다
1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
