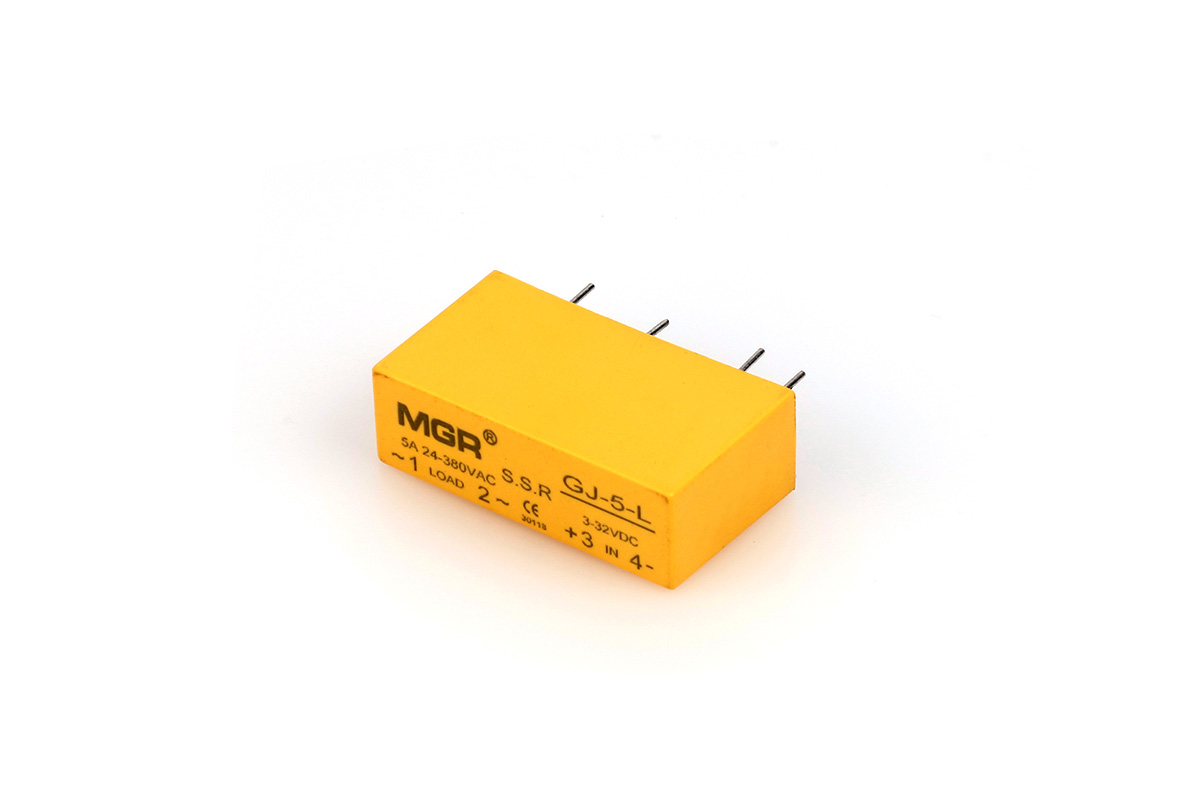

GJ 시리즈
PCB 실장 솔리드 스테이트 릴레이
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
GJ 시리즈 PCB 마운트 솔리드 스테이트 릴레이는 표준 SIP-4 (단일 인라인 패키지 4 핀) 구성을 사용하며 GJ_L 시리즈 DC-AC PCB 마운트 솔리드 스테이트 릴레이, GJ_FAL 시리즈 DC-DC PCB 마운트 솔리드 스테이트 릴레이로 나눌 수 있습니다.

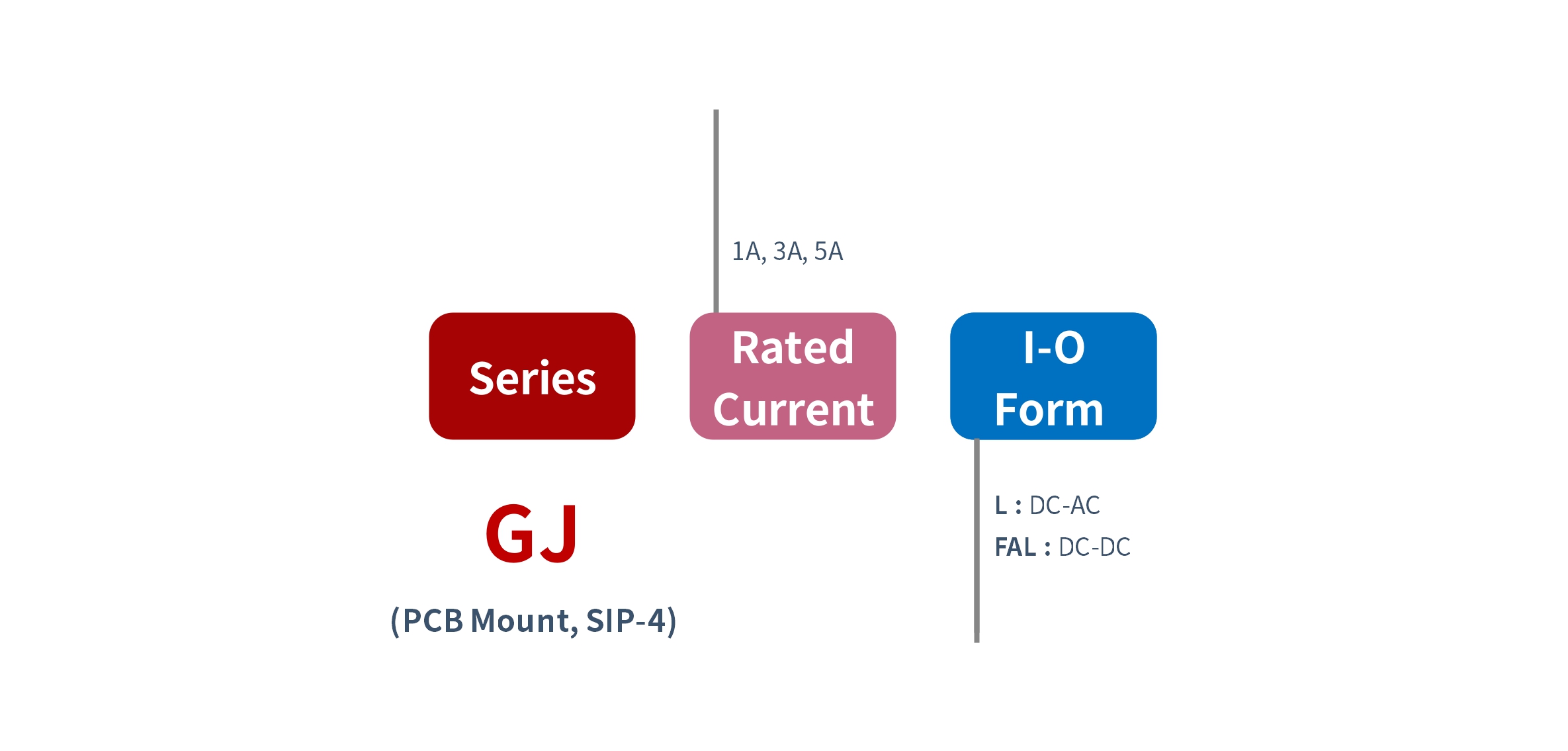

주문 방법
GJ (PCB Mount, SIP-4)
- [정격 전류]
- [입출력] {-L (DC-AC); -FAL (DC-DC)}매개 변수
GJ_L 시리즈
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 220VAC / 380VAC
부하 전류 : 1A, 3A, 5A
크기 및 장착 : 38.5mm*22mm*12.5mm; 플라스틱 하우징, 영국 표준 PCB 장착 치수 및 SIP 4 핀 패키지가있는 PCB 마운트 솔리드 스테이트 릴레이
GJ_FAL 시리즈
제어 전압 : 3~32VDC (3VDC, 5VDC, 9VDC, 12VDC, 18VDC, 24VDC, 32VDC 또는 맞춤형 제어 전압)
제어 전류 : 매우 낮은 입력 전류, ≤10mA
부하 전압 : 5~220VDC (5VDC, 12VDC, 24VDC, 27VDC, 36VDC, 60VDC, 96VDC, 160VDC, 220VDC 또는 맞춤형 전압)
부하 전류 : 1A, 3A, 5A
크기 및 장착 : 38.5mm*12.5mm*22mm; 플라스틱 하우징, 영국 표준 PCB 장착 치수 및 SIP 4 핀 패키지가있는 PCB 마운트 솔리드 스테이트 릴레이풍모
GJ_L 시리즈
● SIP 4-pin package
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
● 낮은 출력 온 상태 전압 강하
● 표준 출력 RC 스 너버 회로
● 영국 표준 PCB 장착 치수GJ_FAL 시리즈
● SIP 4-pin package
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
● 낮은 출력 온 상태 전압 강하
● 출력 부품으로서의 저임피던스 MOSFET은 총 전력 소비를 최소화합니다
● 영국 표준 PCB 장착 치수치수 및 회로 배선도

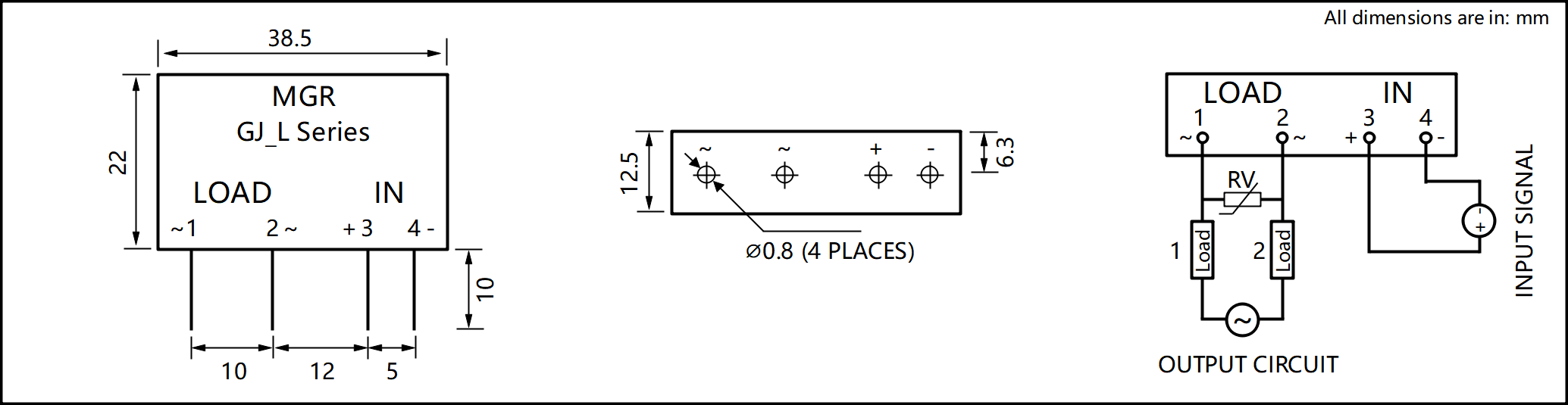

GJ_L 시리즈 PCB 실장 솔리드 스테이트 릴레이

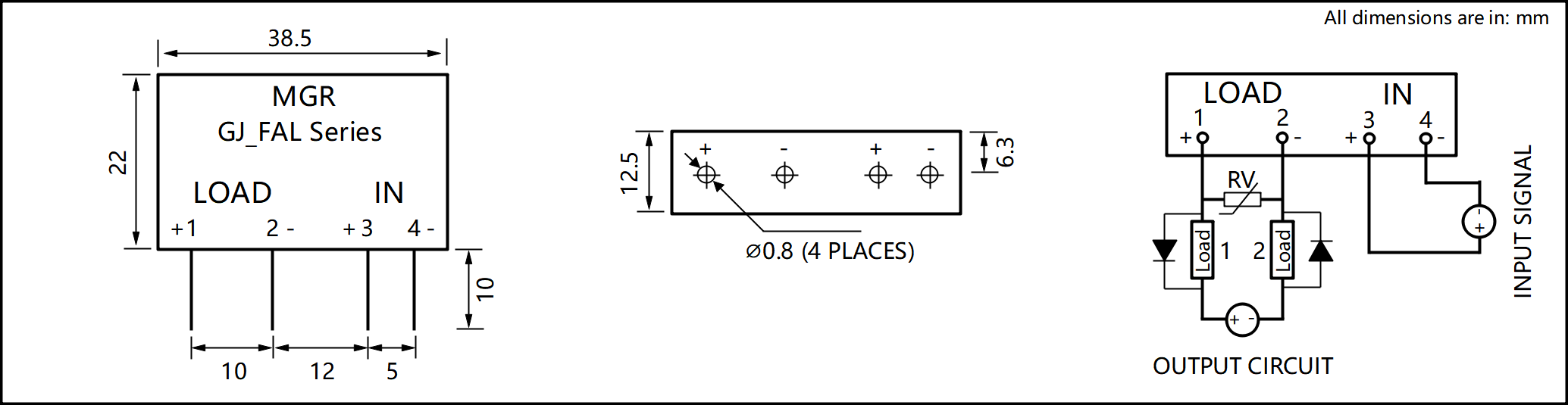

GJ_FAL 시리즈 PCB 실장 솔리드 스테이트 릴레이
신청
● 전자 스위치가 필요한 각종 상업용 및 산업용 장비, 특히 에어컨, 베일러, 가전 제품, 냉난방 장비, 전문 식품 장비, 의료 기기, 원격 제어 시스템, 자동차, 조명 시스템, 모션 제어 시스템, 수치 제어 기계.
● 높은 전력 밀도, 낮은 장착 밀도 (제한된 설치 공간), 추가 방열판이 필요하지 않습니다.주의 사항 및 FAQ
● Panel mount SSR과 PCB mount SSR의 차이점은 무엇입니까?
패널 형 솔리드 스테이트 릴레이 (또는 장치 형, 나사 장착형)는 금속베이스 플레이트 또는 방열판에 고정되어야하며 방열판 또는 공냉식 라디에이터로 냉각됩니다. PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 자연 냉각을 방열로 사용할 수 있습니다. PCB 유형은 패널 유형보다 실장 크기가 작고 전력 밀도가 더 큽니다.우리가 제공하는 모든 일반 모델
● GJ_L 시리즈 (SIP-4, DC to AC)
- GJ-1-L
- GJ-3-L
- GJ-5-L
● GJ_FAL 시리즈 (SIP-4, DC to DC)
- GJ-1FA-L
- GJ-3FA-L
- GJ-5FA-L
- GJ-10FA-L
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
제시 하 다
1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
