MGR-DTSV 시리즈
전기 모터 컨트롤러

MGR-DTSV 시리즈 전기 모터 컨트롤러

[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]

소개

MGR-DTSV 시리즈 DC 전기 모터 속도 컨트롤러는 마이크로 프로세서 및 전력 MOSFET 칩이있는 DC 전압 전력 조정기이며 당사의 최신 개발 PWM DC 모터 속도 제어 모듈이기도합니다.DC 속도 거버너로서 자동 제어 신호 (E : 0-5VDC, G : 4-20mA) 또는 수동 제어 신호 (전위차계 조정)를 통해 MGR-DTSV 시리즈는 부하 전압을 제어하여 DC의 전력을 제어 할 수 있습니다. DC 전기 모터의 회전 속도 제어를 실현하는 모터.

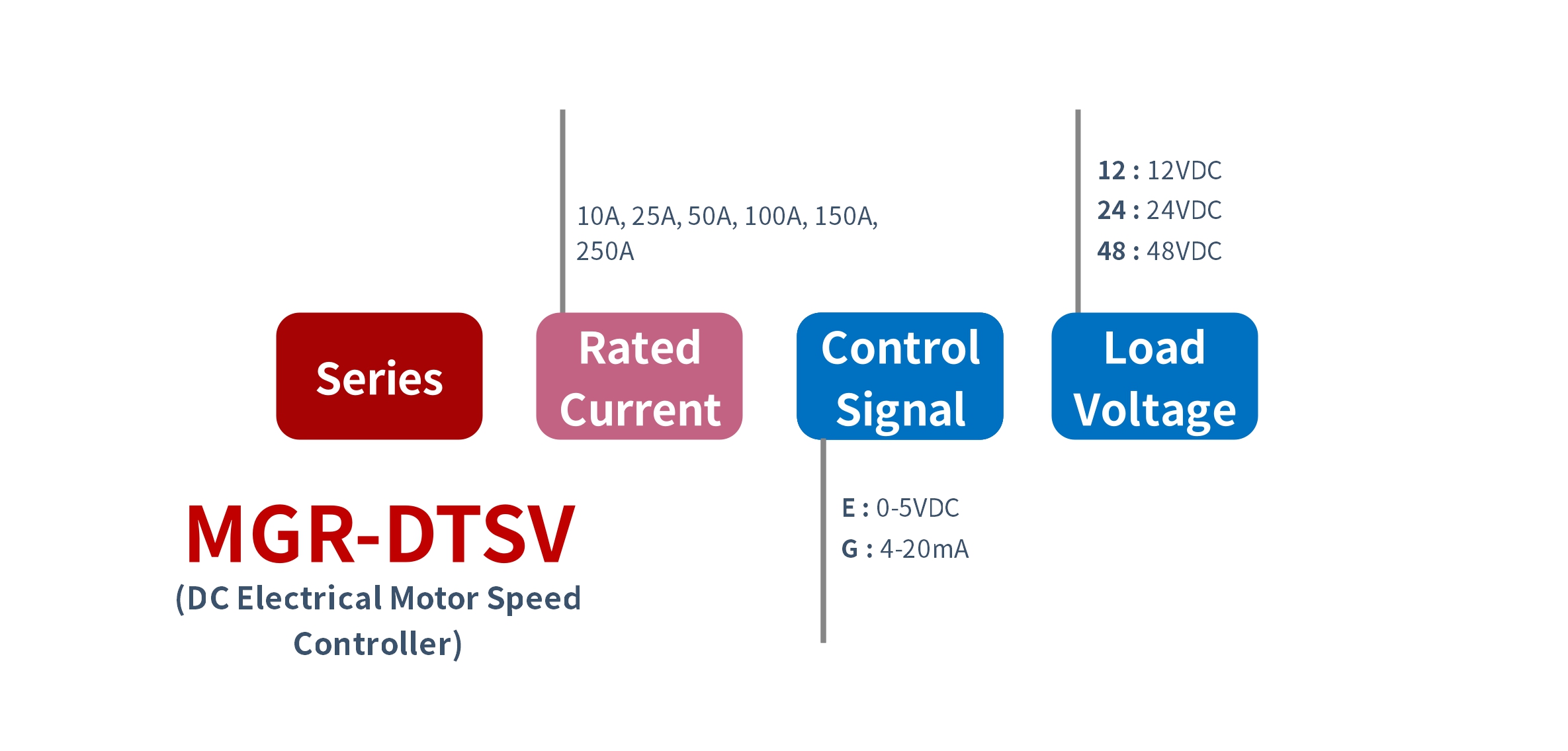

주문 방법

How to order MGR-DTSV 시리즈 전기 모터 컨트롤러

MGR-DTSV (DC 전기 모터 속도 컨트롤러)
  - [정격 전류]
  - [제어 신호] {-E (0-5VDC); -G (4-20mA)}
  - [부하 전압] {-12 (12VDC); -24 (24VDC); -48 (48VDC)}

매개 변수

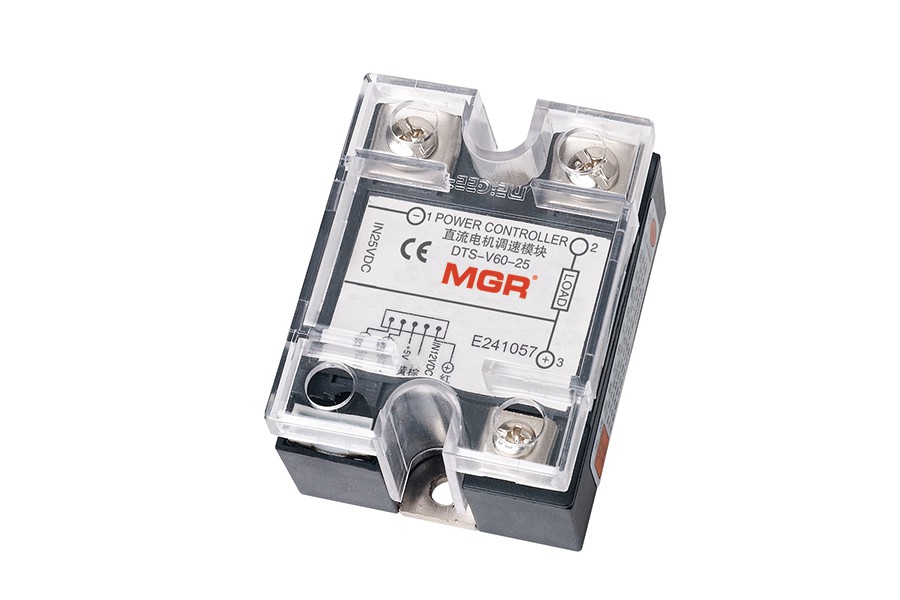

MGR-DTSV 시리즈 img

MGR-DTSV 시리즈

제어 신호 :  0-5VDC; 4-20mA; 전위차계
부하 전압 :  12VDC; 24VDC; 48VDC
부하 전류 :  10A, 25A, 50A, 100A, 150A, 250A
크기 및 장착 :  57.4mm*44.8mm*28mm; 투명 커버, 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이

풍모

● 저렴한 가격
● 쉽고 편리한 조작
● 고정밀, 뛰어난 성능
● 안정적이고 안정적인 동작
● 과전류 보호
● 과전압 보호 < br /> ● 넓은 조정 범위
● 다중 입력 제어 방식
● 다양한 애플리케이션
● 다양한 전류 및 전압 사양은 다양한 요구 사항에 따라 사용자 정의 할 수 있습니다.

치수 및 회로 배선도

MGR-DTSV 시리즈 DC 속도 주지사

MGR-DTSV 시리즈 전기 모터 컨트롤러 Diagram

신청

● 모터, 섬유 기계, 화학 기계, 식품 기계 등의 무단계 속도 조절이 필요한 응용 분야.

주의 사항 및 FAQ

● 부하가 유도 성 부하 인 경우 출력 단자에 프리 휠링 다이오드 (병행하여)를 반드시 연결하십시오.
● 부하 전류가 5A 이상인 경우 히트 싱크를 제공해야하며 부하 전류가 10A를 초과하는 경우 , 공냉식 라디에이터가 설치되어 있어야합니다.
● 패널 마운트 SSR과 PCB 마운트 SSR의 차이점은 무엇입니까?
패널 유형 솔리드 스테이트 릴레이 (또는 장치 유형, 나사 장착 유형)는 금속베이스 플레이트 또는 방열판에 고정되고 방열판 또는 공냉식 라디에이터로 냉각됩니다 .PCB 솔리드 스테이트 릴레이 (또는 핀 장착 유형)는 산업 표준 핀 구성을 가지며 인쇄 회로 기판, 방열판이 필요없는 방열로 자연 냉각 가능 PCB 타입은 패널 타입보다 실장 사이즈가 작고 전력 밀도가 크다.

우리가 제공하는 모든 일반 모델

● MGR-DTSV 시리즈 (DC 모터 속도 컨트롤러)

부하 전압 12VDC, 제어 신호 0-5VDC

  • MGR-DTSV10E12
  • MGR-DTSV25E12
  • MGR-DTSV40E12
  • MGR-DTSV50E12
  • MGR-DTSV60E12
  • MGR-DTSV100E12
  • MGR-DTSV150E12
  • MGR-DTSV250E12

부하 전압 24VDC, 제어 신호 0-5VDC

  • MGR-DTSV10E24
  • MGR-DTSV25E24
  • MGR-DTSV40E24
  • MGR-DTSV50E24
  • MGR-DTSV60E24
  • MGR-DTSV100E24
  • MGR-DTSV150E24
  • MGR-DTSV250E24

부하 전압 48VDC, 제어 신호 0-5VDC

  • MGR-DTSV10E48
  • MGR-DTSV25E48
  • MGR-DTSV40E48
  • MGR-DTSV50E48
  • MGR-DTSV60E48
  • MGR-DTSV100E48
  • MGR-DTSV150E48
  • MGR-DTSV250E48

부하 전압 12VDC, 제어 신호 4-20mA

  • MGR-DTSV10G12
  • MGR-DTSV25G12
  • MGR-DTSV40G12
  • MGR-DTSV50G12
  • MGR-DTSV60G12
  • MGR-DTSV100G12
  • MGR-DTSV150G12
  • MGR-DTSV250G12

부하 전압 24VDC, 제어 신호 4-20mA

  • MGR-DTSV10G24
  • MGR-DTSV25G24
  • MGR-DTSV40G24
  • MGR-DTSV50G24
  • MGR-DTSV60G24
  • MGR-DTSV100G24
  • MGR-DTSV150G24
  • MGR-DTSV250G24

부하 전압 48VDC, 제어 신호 4-20mA

  • MGR-DTSV10G48
  • MGR-DTSV25G48
  • MGR-DTSV40G48
  • MGR-DTSV50G48
  • MGR-DTSV60G48
  • MGR-DTSV100G48
  • MGR-DTSV150G48
  • MGR-DTSV250G48

(E Type: 0-5V; G Type: 4-20mA)

* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.

제시 하 다

1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
