MGR-3M 시리즈
전기 모터 컨트롤러
[이 웹 사이트의 모든 정보는 참조 용일 뿐이며 실제 제품과 함께 제공되는 제품 설명서가 우선합니다. 질문이 있으시면 webmaster@huimultd.com으로 문의하십시오.]
소개
MGR-3M 시리즈 세 단계 AC 가역 전기 모터 회전 컨트롤러는 패널 실장 DPDT DC-AC 솔리드 스테이트 릴레이입니다. 세 단계 가역 모터 컨트롤러 인 MGR-3M 시리즈는 DC 제어 신호를 사용하여 세 단계 AC FWD / REV 양방향 전기 모터의 방향을 제어합니다.

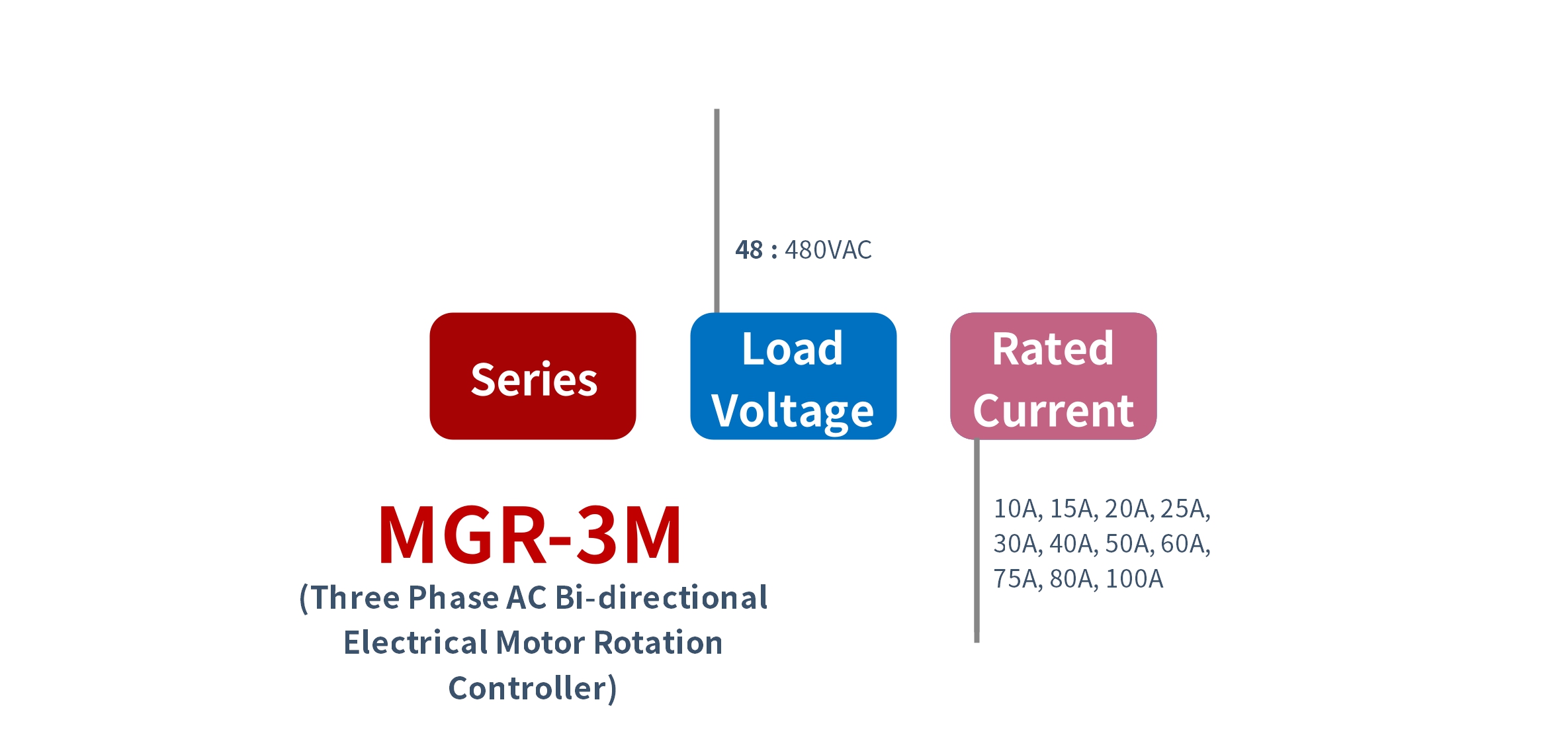

주문 방법
MGR-3M (세 단계 AC 양방향 전기 모터 회전 컨트롤러)
- [부하 전압] {-48 (480VAC)}
- [정격 전류]매개 변수
MGR-3M 시리즈
제어 전압 : 10~32VDC (12VDC, 13.8VDC, 15VDC, 18VDC, 24VDC, 27VDC, 28VDC, 30VDC 또는 맞춤형 제어 전압)
부하 전압 : 480VAC
부하 전류 : 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A
크기 및 장착 : 105mm*75mm*33mm; 금속베이스 및 나사 단자가있는 패널 실장 솔리드 스테이트 릴레이풍모
● 출력 부품으로 TRIAC는 안정적인 성능으로 상업용 또는 중공업 애플리케이션에서 사용할 수 있습니다.
● "초저"입력 전류
● 낮은 출력 오프 상태 누설 전류
설 전류 윰 윰윰 샕 위샕 위상 윰
● 2 색 (적색, 녹색) LED 출력 상태
● 표준 출력 RC 스 너버 회로

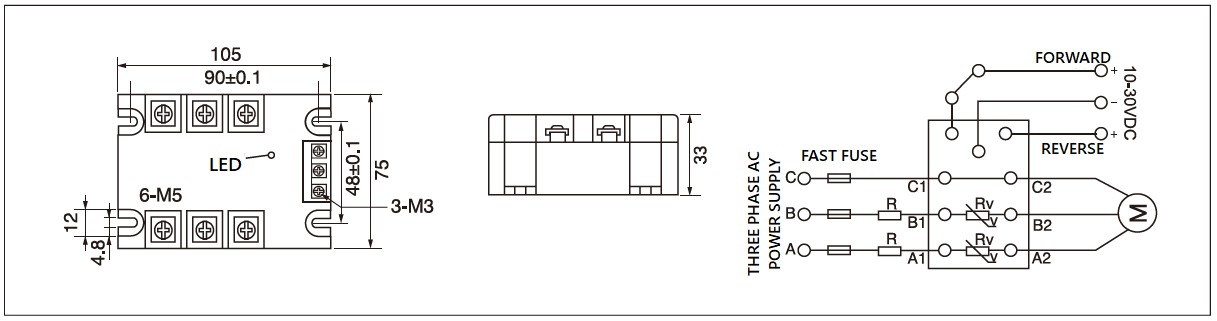

● 정 / 역 연동 보호 기능 내장치수 및 회로 배선도

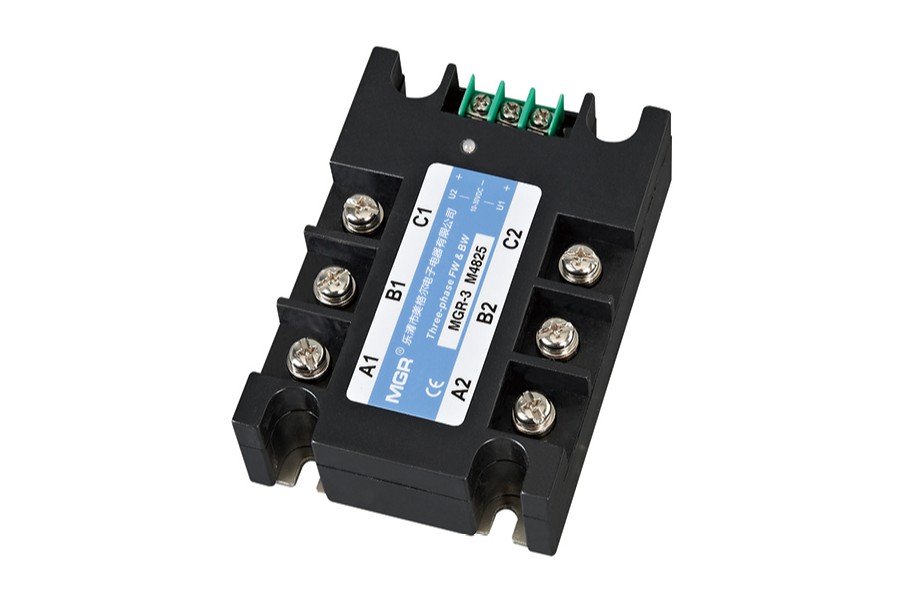

MGR-3M 시리즈 전기 모터 컨트롤러
신청
● 세 단계 AC 양방향 전기 모터
주의 사항 및 FAQ
● 부하 전류가 10A이면 히트 싱크를 장착하고 부하 전류가 40A 이상이면 공랭식 라디에이터 또는 수냉식 라디에이터를 설치해야합니다.
● 부하가 유도 성인 경우 출력 단자에 배리스터 (병행하여)를 반드시 연결하세요. 전압 값은 부하 전압의 1.6 ~ 1.9 배입니다.
● Panel mount SSR과 PCB mount SSR의 차이점은 무엇인가요?
패널 형 솔리드 스테이트 릴레이 (또는 장치 형, 나사 장착형)는 금속베이스 플레이트 또는 방열판에 고정해야하며 방열판 또는 공냉식 라디에이터로 냉각해야합니다 .PCB 솔리드 스테이트 릴레이 ( 또는 핀 장착형) 산업 표준 핀 구성을 가지며 인쇄 회로 기판에 직접 장착 할 수 있으며 방열판 없이도 열을 방출하는 자연 냉각이 가능합니다 .PCB 유형은 장착 크기가 작고 전력이 더 큽니다.
● DPDT 솔리드 스테이트 릴레이 란?
DPDT 회로는 두 쌍의 SPDT cir로 구성됩니다. 하나의 제어 신호로 4 개의 서로 다른 부하를 제어 할 수 있으며 동시에 두 개의 부하 만 켤 수 있습니다. 일반적으로 양방향 모터 컨트롤러 인 DPDT 솔리드 스테이트 릴레이를 사용하여 전기 양방향의 방향을 제어합니다. 모터 (정방향 / 역방향, FWD / REV). SPDT SSR에 대한 자세한 내용은 DPDT 솔리드 스테이트 릴레이 란 무엇입니까? 를 참조하십시오.우리가 제공하는 모든 일반 모델
● MGR-3M 시리즈 (세 단계 AC 수정 가능한 모터 회전 컨트롤러, DPDT)
부하 전압 480VAC
- MGR-3M4810
- MGR-3M4815
- MGR-3M4820
- MGR-3M4825
- MGR-3M4830
- MGR-3M4840
- MGR-3M4850
- MGR-3M4860
- MGR-3M4875
- MGR-3M4880
- MGR-3M48100
* 맞춤형 모델을 사용할 수 있으며 언제든지 문의하십시오.
제시 하 다
1) 무 접점 릴레이 / 무 접점 모듈의 정격 전류를 선택할 때. 해당 경감 계수를 고려하십시오.
2) 리소스를 방문하여 파일을보고 다운로드 할 수 있습니다.
3) 제품을 방문하여 다른 제품을보고 배울 수 있습니다.
4) 정보를 방문하여 솔리드 스테이트 릴레이 / 솔리드 스테이트 모듈 지식을보고 배울 수 있습니다.
5) 추가 지원을 위해 도움말 또는 문의하기를 방문 할 수도 있습니다.
