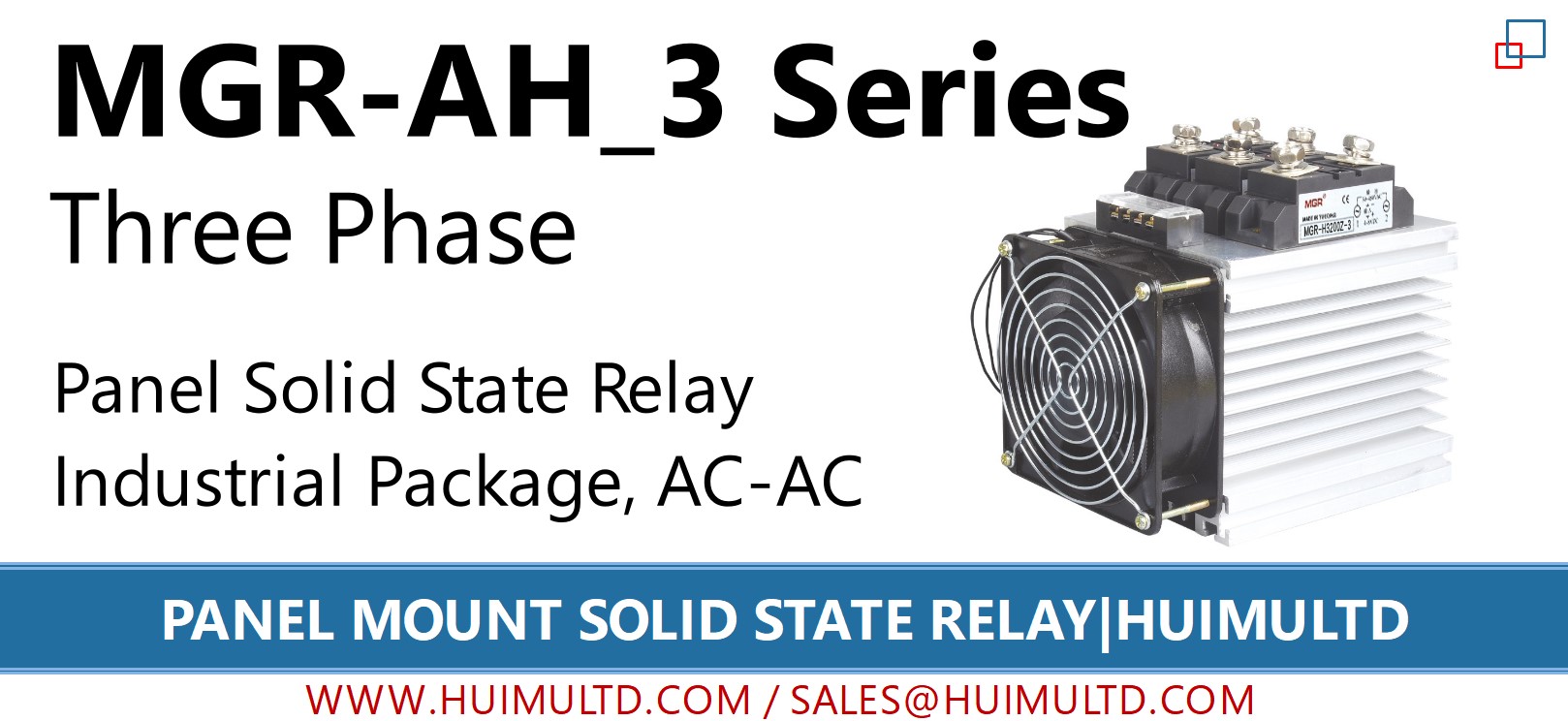

MGR-AH_3 系列
面板固态继电器

【本网站上的所有信息仅供参考，以实际产品和随附的产品手册为准。如有任何疑问，请联系webmaster@huimultd.com。】

介绍

MGR-AH_3系列“工业级三相交流输入-交流输出固态继电器”不是独立设备，而是由三个MGR-AH系列固态继电器，一个散热器，一个85℃的温度控制开关以及风冷风扇组成；因此，它也被称为工业级组合三相交流固态继电器。选择此系列固态继电器时，需要考虑是否有足够的安装空间。MGR-AH_3的功能类似于MGR-AH系列。根据负载电压分为普通型（480VAC）和高压型（1200VAC）。根据负载电流，可分为普通型（40A-125A）和大电流型（150A-400A）。

选型

MGR-AH （面板安装，三相，AC-AC，工业型）
  - [负载电压] {-3 (30-480VAC); -12 (30-1200VAC)}
  - [额定电流]
  - [触发模式] {-Z (过零触发)}
  - 3 (三相)

参数

MGR-AH3_3 系列

控制电压: 85~265VAC （例如100VAC，110VAC/120VAC，200VAC，220VAC/230VAC，240VAC或定制的控制电压）
控制电流: 超低输入电流, ≤30mA（并联），≤10mA（串联）
负载电压: 三相30〜480VAC（例如24VAC，48VAC，110VAC，230VAC，380VAC，480VAC或定制电压）
负载电流: 40A, 60A, 80A, 100A, 120A, 125A
尺寸和安装: 结合三个MGR-AH3系列单相交流输入-交流输出固态继电器，一个散热器，一个空气冷却器散热器和一个温度控制器

MGR-AH3_3 系列（大电流）

控制电压: 85~265VAC （例如100VAC，110VAC/120VAC，200VAC，220VAC/230VAC，240VAC或定制的控制电压）
控制电流: 超低输入电流, ≤30mA（并联），≤10mA（串联）
负载电压: 三相30〜480VAC（例如24VAC，48VAC，110VAC，230VAC，380VAC，480VAC或定制电压）
负载电流: 150A, 200A, 300A, 400A
尺寸和安装: 结合三个MGR-AH3系列单相交流输入-交流输出固态继电器，一个散热器，一个空气冷却器散热器和一个温度控制器

MGR-AH12_3 系列（高压）

控制电压: 85~265VAC （例如100VAC，110VAC/120VAC，200VAC，220VAC/230VAC，240VAC或定制的控制电压）
控制电流: 超低输入电流, ≤30mA（并联），≤10mA（串联）
负载电压: 单相30〜1200VAC（例如48VAC，110VAC，240VAC，265VAC，400VAC，460VAC，1200VAC或定制电压）
负载电流: 40A, 60A, 80A, 100A, 120A, 125A
尺寸和安装: 结合三个MGR-AH12系列单相交流输入-交流输出固态继电器，一个散热器，一个空气冷却器散热器和一个温度控制器

MGR-AH12_3 系列 (High Voltage, Large Current)img

MGR-AH12_3 系列（高压，大电流）

控制电压: 85~265VAC 例如100VAC，110VAC/120VAC，200VAC，220VAC/230VAC，240VAC或定制的控制电压）
控制电流: 超低输入电流, ≤30mA（并联），≤10mA（串联）
负载电压: 三相30〜1200VAC（例如48VAC，110VAC，240VAC，265VAC，400VAC，460VAC，1200VAC或定制电压）
负载电流: 150A, 200A, 300A, 400A
尺寸和安装: 结合三个MGR-AH12系列单相交流输入-交流输出固态继电器，一个散热器，一个空气冷却器散热器和一个温度控制器

功能

● 反向并联可控硅作为输出组件，可用于性能可靠的商业或重工业应用
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 通过LED显示输出状态
● 标准输出RC缓冲电路
● 工业散热器和轴流风扇使用标准形状和材料，以实现出色的散热
● 过热保护

尺寸和电路接线图

MGR-AH_3 系列面板固态继电器

应用

● 需要电子开关的各种商业和工业设备，特别是但不限于重工业，加热或冷却设备，专业食品设备，医疗机器，远程控制系统，汽车，照明系统，运动控制系统，数控机械。

注意事项和常见问题解答

● 如果负载电流为10A，则必须配备散热器。如果负载电流为40A或更高，则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时，请务必将压敏电阻与输出端子并联，其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别？
面板型固态继电器（或设备型，螺钉安装型）需要固定在金属基板或散热器上，并由散热片或风冷散热器进行冷却。PCB固态继电器（或引脚安装类型）具有行业标准的引脚配置，可以直接安装到印刷电路板上，使用自然散热即可，无需散热器。与面板型相比，PCB型具有更小的安装尺寸和更大的功率密度。
● 标准型（TRIAC输出）和工业型（反并联SCR输出）有什么区别？
对于交流电阻负载，两者之差很小。
对于电感性或电容性交流负载，当固态继电器在导通状态下关闭时，由于电流和电压的相位不一致，会产生大的电压上升速率dv/dt（换向dv/dt）。这种dv/dt会影响双向可控硅TRIAC的输出效率，甚至会损坏双向可控硅，但是换向dv/dt对反并联单向可控硅的影响很小。因此，对于电感或电容较大的交流负载，更适合选择工业级固态继电器。

我们提供的所有常规型号

● MGR-AH_3 系列（过零触发，交流输入-交流输出）

负载电压30-480VAC，过零触发

MGR-AH340Z-3
MGR-AH360Z-3
MGR-AH380Z-3
MGR-AH3100Z-3
MGR-AH3120Z-3
MGR-AH3125Z-3

负载电压30-480VAC，过零触发，大电流

MGR-AH3150Z-3
MGR-AH3200Z-3
MGR-AH3250Z-3
MGR-AH3300Z-3
MGR-AH3350Z-3
MGR-AH3400Z-3

负载电压30-1200VAC，过零触发

MGR-AH1240Z-3
MGR-AH1260Z-3
MGR-AH1280Z-3
MGR-AH12100Z-3
MGR-AH12120Z-3
MGR-AH12125Z-3

负载电压30-1200VAC，过零触发，大电流

MGR-AH12150Z-3
MGR-AH12200Z-3
MGR-AH12250Z-3
MGR-AH12300Z-3
MGR-AH12350Z-3
MGR-AH12400Z-3

*可提供定制型号，请随时与我们联系。

提示

1）选择固态继电器/固态模块的额定电流时，请考虑相应的降额系数。
