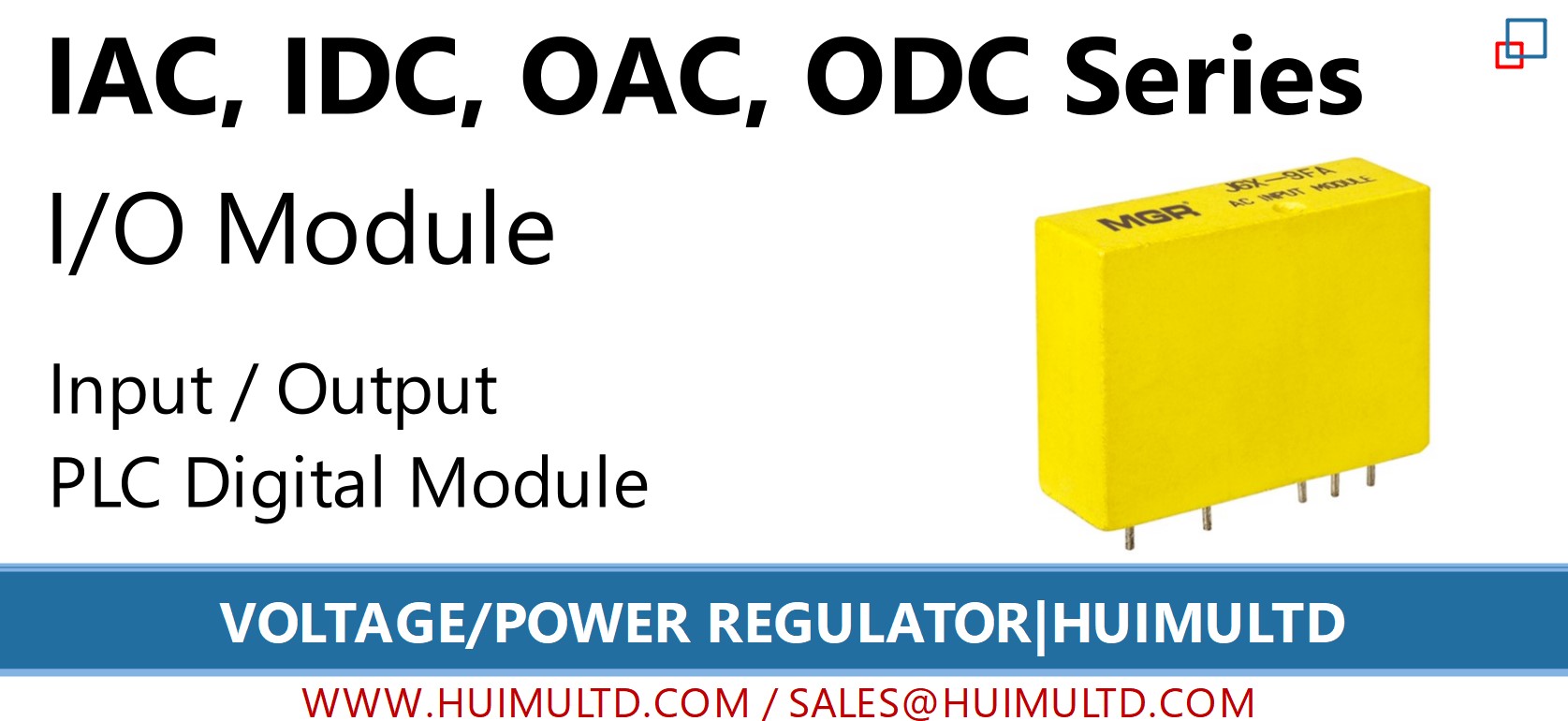

PLC输入输出模块

PLC Digital I-O Module

【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】

介绍


PLC输入输出模块是PLC输入模块和PLC输出模块的统称。它们具有出色的抗干扰性和兼容性,可用于PLC与传感器或执行器之间的信号交互。根据输入和输出信号的不同,我们的PLC输入输出模块分为IAC系列(交流信号输入),IDC系列(直流信号输入),OAC系列(交流信号输出)和ODC系列(直流信号输出)。每个系列均使用醒目而不通的彩色塑料外壳(黄色,白色,黑色,红色),以便于区分。

选型


How to order PLC Digital I-O Module

[系列] {-IAC (AC 输入模块-黄色外壳); -IDC (DC 输入模块-白色外壳); -OAC (AC 输出模块-黑色外壳); -ODC (DC 输出模块-红色外壳)}
  - [逻辑信号] {-5 (5VDC); -15 (15VDC); -24 (24VDC)}
  - [其他]
    IAC 系列 — 18~36VAC/VDC 输入
    IDC 系列 — 4~32VDC 输入和快速的开/关时间
    OAC 系列 — 5A, 24~280VAC, 过零电压输出
    R : OAC 系列 — 5A, 12~280VAC, 随机导通电压输出
    空的地方 :
           IAC series — 120VAC/VDC 输入 (90~140VAC/VDC)
           IDC 系列 —— 3.3~32VDC 输入**
                                 10~60VDC 输入**
           OAC 系列 —— 3A, 24~280VAC, 过零电压输入
           ODC 系列 —— 3A, 3~60VDC 输入
                                 1A, 3~250VDC 输入


参数


PLC Digital Module img

● 隔离电压:4000Vrms,60Hz
● 电容:典型值为8PF(输入到输出)
● 工作温度:-30℃〜+80℃
● 储存温度:-40℃〜+85℃
● 估重:35g

功能


● 行业标准封装和引脚
● 按颜色区分每个模块产品系列
● 4000Vrms光电隔离
● 出色的抗干扰能力
● 与其他公司的同类型产品兼容

尺寸和电路接线图


外型尺寸

PLC Digital Module Dimensions

电路接线图

PLC Digital Module Circuit Wiring Diagram

应用


● 需要数字I/O模块的各种商业和工业数字设备,尤其是但不限于可编程逻辑控制器系统,计算控制系统,数控机械。

注意事项和常见问题解答


我们建议客户仔细阅读手册中的技术数据,并根据您自己的产品设计参数选择产品型号,以确保我们的产品符合您的特定应用。

我们提供的所有常规型号


● IAC系列(交流输入)

  • IAC-5
  • IAC-5A
  • IAC-5E
  • IAC-15
  • IAC-24

● IDC系列(直流输入)

  • IDC-5
  • IDC-24

● OAC系列(交流输出)

  • OAC-5
  • OAC-5A
  • OAC-5H
  • OAC-15
  • OAC-24
  • OAC-24A

● ODC系列(直流输出)

  • ODC-5
  • ODC-5A
  • ODC-15
  • ODC-15A
  • ODC-24

*可提供定制型号,请随时与我们联系。

提示

1)选择固态继电器/固态模块的额定电流时,请考虑相应的降额系数。
2)您可以访问资源页以查看和下载文件。
3)您可以访问产品页以查看和了解其他产品。
4)您可以访问信息页来查看和了解固态继电器/固态模块的知识。
5)您也可以访问帮助页与我们联系以获得更多支持。
