MGR-DTSV 系列
电机控制器

MGR-DTSV Series Electrical Motor Controller

【本网站上的所有信息仅供参考，以实际产品和随附的产品手册为准。如有任何疑问，请联系webmaster@huimultd.com。】

介绍

MGR-DTSV系列直流电动机速度控制器是带有微处理器和功率MOSFET芯片的直流电压功率调节器，也是我们最新开发的PWM直流电动机速度控制模块。通过自动控制信号（E：0-5VDC，G：4-20mA）或手动控制信号（电位器调整），MGR-DTSV系列可通过控制负载电压，来控制直流电动机的功率，以实现直流电动机的转速控制。

选型

How to order MGR-DTSV Series Electrical Motor Controller

MGR-DTSV （直流电机转速控制器）
  - [额定电流]
  - [控制信号] {-E (0-5VDC); -G (4-20mA)}
  - [负载电压] {-12 (12VDC); -24 (24VDC); -48 (48VDC)}

参数

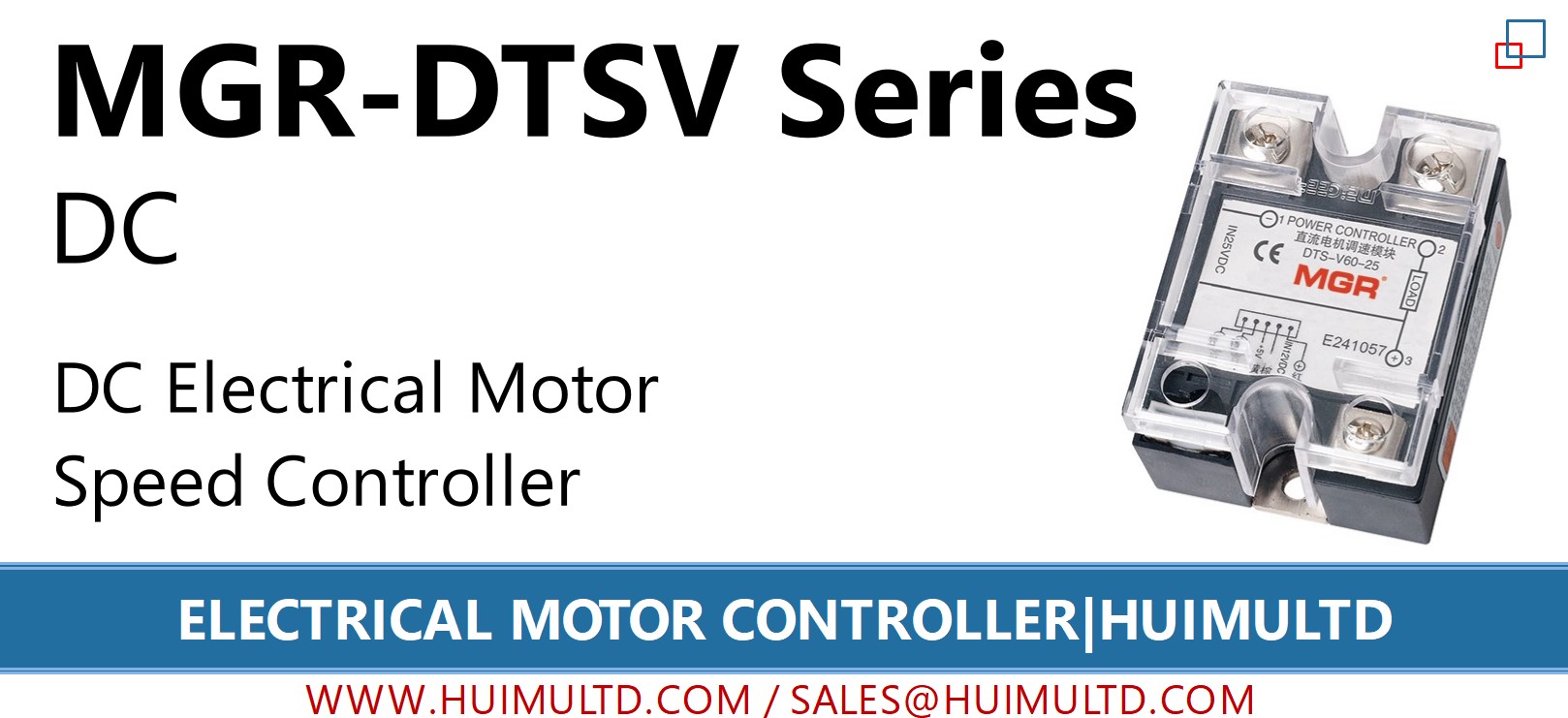

MGR-DTSV Series img

MGR-DTSV 系列

控制信号:  0-5VDC; 4-20mA; 电位器
负载电压:  12VDC; 24VDC; 48VDC
负载电流:  10A, 25A, 50A, 100A, 150A, 250A
尺寸和安装:  57.4mm*44.8mm*28mm; 面板安装固态继电器，带透明盖，金属底座和螺钉端子

功能

● 价格便宜
● 操作简便
● 高精度，高性能
● 运行稳定可靠
● 过电流保护
● 过压保护
● 调节范围广
● 多种输入控制方式
● 广泛的应用
● 可以根据不同要求定制各种电流和电压规格。

尺寸和电路接线图

MGR-DTSV系列电机控制器

MGR-DTSV Series Electrical Motor Controller Diagram

应用

● 需要电动机无级调速的应用领域，例如纺织机械，化学机械，食品机械等。

注意事项和常见问题解答

● 当负载为感性负载时，请确认将续流二极管与输出端子并联连接。
● 如果负载电流大于5A，则必须提供散热器；如果负载电流超过10A，则必须安装一个风冷散热器。
● 面板安装固态继电器和PCB安装固态继电器有什么区别？
面板型固态继电器（或设备型，螺钉安装型）需要固定在金属基板或散热器上，并由散热片或风冷散热器进行冷却。PCB固态继电器（或引脚安装类型）具有行业标准的引脚配置，可以直接安装到印刷电路板上，使用自然散热即可，无需散热器。与面板型相比，PCB型具有更小的安装尺寸和更大的功率密度。

我们提供的所有常规型号

● MGR-DTSV系列（直流电机转速控制器）

负载电压12VDC，控制信号0-5VDC

  • MGR-DTSV10E12
  • MGR-DTSV25E12
  • MGR-DTSV40E12
  • MGR-DTSV50E12
  • MGR-DTSV60E12
  • MGR-DTSV100E12
  • MGR-DTSV150E12
  • MGR-DTSV250E12

负载电压24VDC，控制信号0-5VDC

  • MGR-DTSV10E24
  • MGR-DTSV25E24
  • MGR-DTSV40E24
  • MGR-DTSV50E24
  • MGR-DTSV60E24
  • MGR-DTSV100E24
  • MGR-DTSV150E24
  • MGR-DTSV250E24

负载电压48VDC，控制信号0-5VDC

  • MGR-DTSV10E48
  • MGR-DTSV25E48
  • MGR-DTSV40E48
  • MGR-DTSV50E48
  • MGR-DTSV60E48
  • MGR-DTSV100E48
  • MGR-DTSV150E48
  • MGR-DTSV250E48

负载电压12VDC，控制信号4-20mA

  • MGR-DTSV10G12
  • MGR-DTSV25G12
  • MGR-DTSV40G12
  • MGR-DTSV50G12
  • MGR-DTSV60G12
  • MGR-DTSV100G12
  • MGR-DTSV150G12
  • MGR-DTSV250G12

负载电压24VDC，控制信号4-20mA

  • MGR-DTSV10G24
  • MGR-DTSV25G24
  • MGR-DTSV40G24
  • MGR-DTSV50G24
  • MGR-DTSV60G24
  • MGR-DTSV100G24
  • MGR-DTSV150G24
  • MGR-DTSV250G24

负载电压48VDC，控制信号4-20mA

  • MGR-DTSV10G48
  • MGR-DTSV25G48
  • MGR-DTSV40G48
  • MGR-DTSV50G48
  • MGR-DTSV60G48
  • MGR-DTSV100G48
  • MGR-DTSV150G48
  • MGR-DTSV250G48

（E型：0-5V;G型4-20mA）

*可提供定制型号，请随时与我们联系。

提示

1）选择固态继电器/固态模块的额定电流时，请考虑相应的降额系数。
