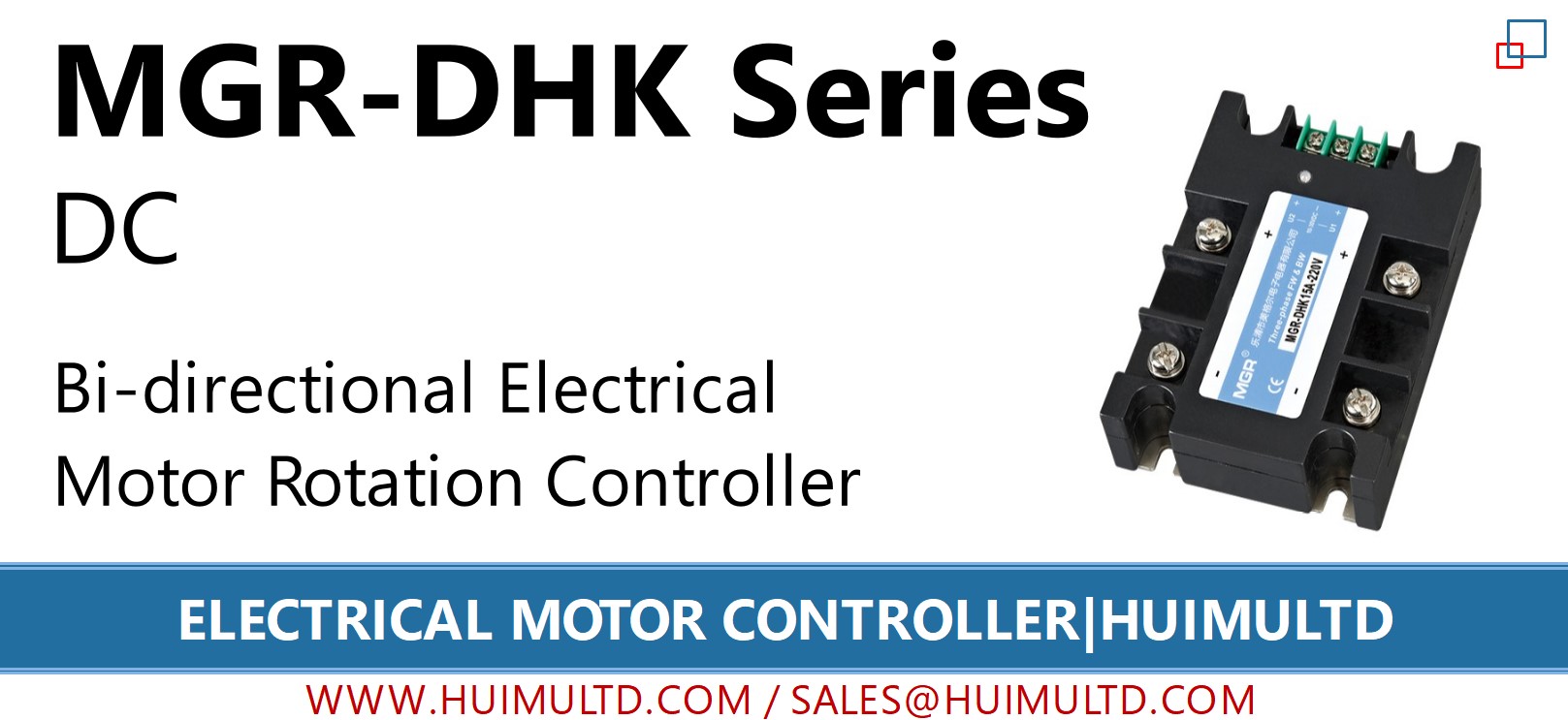

MGR-DHK系列
电机控制器
【本网站上的所有信息仅供参考,以实际产品和随附的产品手册为准。如有任何疑问,请联系webmaster@huimultd.com。】
介绍
MGR-DHK系列直流可逆电动机旋转控制器是一种DPDT直流输入-直流输出固态继电器。MGR-DHK系列使用直流控制信号来控制直流可逆电动机的正反转向。
选型
MGR-DHK (直流正反转电机转向控制器)
- [额定电流]]
- [负载电压] {-200 (200VDC)}参数
MGR-DHK 系列
控制电压: 10~32VDC (例如12VDC,13.8VDC,15VDC,18VDC,24VDC,27VDC,28VDC,30VDC或定制的控制电压)
负载电压: 200VDC
负载电流: 10A, 15A, 20A, 25A, 30A, 40A
尺寸和安装: 105mm*75mm*33mm; 面板安装固态继电器,带金属底座和螺钉端子功能
● 低阻抗MOSFET作为输出组件,可将总功耗降至最低
● “超低”输入电流
● 低输出断态漏电流
● 低输出通态压降
● 两色(红色和绿色)LED输出状态
● 内置正/反向联锁保护功能尺寸和电路接线图
MGR-DHK系列电机控制器
应用
● 直流双向电动机
注意事项和常见问题解答
● 如果负载电流为10A,则必须配备散热器。如果负载电流为40A或更高,则必须安装风冷散热器或水冷散热器。
● 负载为感性负载时,请务必将压敏电阻与输出端子并联,其电压值为负载电压的1.6-1.9倍。
● 面板安装固态继电器和PCB安装固态继电器有什么区别?
面板型固态继电器(或设备型,螺钉安装型)需要固定在金属基板或散热器上,并由散热片或风冷散热器进行冷却。PCB固态继电器(或引脚安装类型)具有行业标准的引脚配置,可以直接安装到印刷电路板上,使用自然散热即可,无需散热器。与面板型相比,PCB型具有更小的安装尺寸和更大的功率密度。
● 什么是双刀双掷固态继电器?
双刀双掷电路由两组单刀双掷电路组成,可以用一个控制信号控制四个不同的负载,并且只能同时接通两个负载。双刀双掷固态继电器通常用于控制正反转电动机的方向(正向/反向)。我们提供的所有常规型号
● MGR-DHK系列(直流正反转电机转向控制器,DPDT)
负载电压200VDC
- MGR-DHK10A200V
- MGR-DHK15A200V
- MGR-DHK20A200V
- MGR-DHK25A200V
- MGR-DHK30A200V
- MGR-DHK40A200V
*可提供定制型号,请随时与我们联系。
